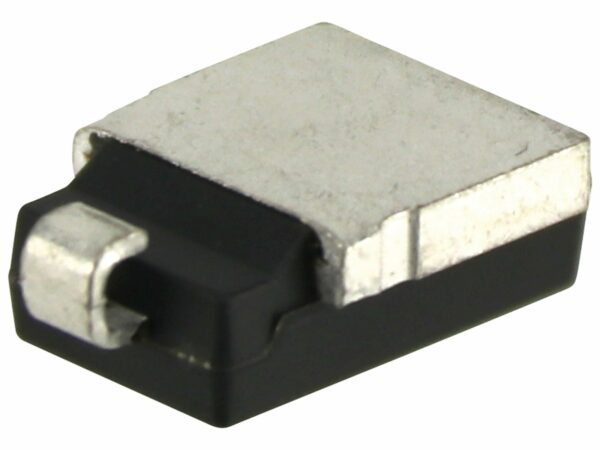

TAIWAN SEMICONDUCTOR TVS-Diode TLD5S11AH: Ihr Schutzschild für empfindliche Elektronik
In der Welt der Elektronik sind Überspannungen und Transienten oft stille Saboteure, die die Lebensdauer Ihrer wertvollen Geräte verkürzen können. Die TAIWAN SEMICONDUCTOR TVS-Diode TLD5S11AH wurde entwickelt, um genau diesem Problem entgegenzuwirken. Sie ist die ideale Schutzkomponente für Ingenieure, Entwickler und Technikbegeisterte, die kompromisslosen Schutz für ihre Schaltungen benötigen, sei es in industriellen Anwendungen, Automotive-Systemen oder anspruchsvollen Consumer-Elektronikprojekten.
Der entscheidende Schutz vor transienten Überspannungen
Die TLD5S11AH gehört zur Familie der Transient Voltage Suppressor (TVS)-Dioden, spezialisiert auf den Schutz empfindlicher elektronischer Komponenten vor schädlichen transienten Spannungsspitzen. Diese Spitzen können durch verschiedene Ursachen wie Blitzschlag, elektrostatische Entladung (ESD) oder Schaltvorgänge in Stromnetzen entstehen. Ohne adäquaten Schutz können solche Ereignisse zu sofortiger Zerstörung von Bauteilen oder zu schleichenden Degradationen führen, die sich erst später bemerkbar machen.
Vorteile der TAIWAN SEMICONDUCTOR TVS-Diode TLD5S11AH
- Schnelle Reaktionszeit: Die TLD5S11AH reagiert in Nanosekunden auf transiente Überspannungen und schaltet sich blitzschnell in den Schutzmodus. Dies minimiert die Zeit, in der Ihre Schaltung potenziell schädlichen Spannungen ausgesetzt ist.
- Hohe Energieabsorption: Trotz ihrer kompakten Bauweise kann diese TVS-Diode erhebliche Energiemengen absorbieren, was sie für eine Vielzahl von Schutzanforderungen qualifiziert.
- Präzise Klemmspannung: Die definierte Klemmspannung sorgt dafür, dass die Spannung nach der Ableitung der Überspannung auf einem sicheren Niveau gehalten wird, um nachgeschaltete Bauteile zu schützen.
- Zuverlässigkeit und Langlebigkeit: Gefertigt nach strengen Qualitätsstandards von TAIWAN SEMICONDUCTOR, bietet die TLD5S11AH eine außergewöhnliche Zuverlässigkeit und eine lange Lebensdauer, auch unter anspruchsvollen Betriebsbedingungen.
- Vielseitige Anwendungsbereiche: Ob in Kommunikationsgeräten, Stromversorgungen, Automotive-Steuergeräten oder industriellen Automatisierungssystemen – die TLD5S11AH bietet universellen Schutz.
Technische Spezifikationen und Materialgüte
Die TAIWAN SEMICONDUCTOR TVS-Diode TLD5S11AH zeichnet sich durch ihre fortschrittliche Halbleitertechnologie aus. Sie basiert auf einer sorgfältig optimierten Silizium-pn-Übergangsstruktur, die für schnelle und effektive Ableitung von transienten Strömen und Spannungen ausgelegt ist. Die Fertigung erfolgt unter Reinraumbedingungen, um höchste Produktreinheit und Konsistenz zu gewährleisten. Dies resultiert in einer Diode, die nicht nur leistungsfähig, sondern auch robust gegenüber Umwelteinflüssen ist. Die Gehäusetechnik ist darauf ausgelegt, eine effiziente Wärmeableitung zu ermöglichen und gleichzeitig eine hohe mechanische Stabilität zu bieten, was für die Integration in dichte Schaltungsdesigns von entscheidender Bedeutung ist.
| Kategorie | Detail |
|---|---|
| Elektrische Eigenschaften | Die TLD5S11AH bietet eine präzise Klemmspannung (VCL) und eine niedrige Durchlassspannung (VF), um nachgeschaltete Komponenten effektiv zu schützen. Die maximale Spitzenspannung (VP) bei einem bestimmten Spitzenstrom (IPP) ist sorgfältig spezifiziert, um die Leistungsgrenzen zu definieren. Die Durchbruchspannung (VBR) definiert den Punkt, an dem die Diode zu leiten beginnt, um transiente Störungen abzuleiten. Dies gewährleistet einen zuverlässigen Schutzmechanismus, der bei definierten Spannungsschwellen aktiviert wird. |
| Energieabsorption und Leistung | Die Diode ist für die Ableitung von Impulsenergie konzipiert. Die Spitzenimpulsleistung (PPP) ist ein kritischer Parameter, der angibt, wie viel Energie die Diode kurzzeitig absorbieren kann, ohne Schaden zu nehmen. Dies macht sie geeignet für Anwendungen, bei denen mit starken, kurzzeitigen Energieeinstrahlungen zu rechnen ist. Die Surge-Stromfähigkeit (IFSM) unterstreicht ihre Widerstandsfähigkeit gegenüber kurzzeitigen Überlastungen, die über die normale Betriebsumgebung hinausgehen können. |
| Bauform und Montage | Die TLD5S11AH ist typischerweise in einem kompakten Oberflächenmontagegehäuse (SMD) verfügbar. Diese Bauform ermöglicht eine effiziente Platzierung auf Leiterplatten, reduziert den Platzbedarf und erleichtert die automatisierte Bestückung. Die Robustheit des Gehäuses und die Qualität der Lötpads gewährleisten eine stabile und zuverlässige Verbindung im fertigen Produkt, selbst unter Vibrationen oder Temperaturschwankungen. |
| Anwendungsgebiete | Die TLD5S11AH ist prädestiniert für den Einsatz in einer breiten Palette von Schutzkreisen. Dazu gehören die Absicherung von Datenschnittstellen (z.B. USB, Ethernet), der Schutz von Stromversorgungseingängen, die Entkopplung von empfindlichen Logikschaltungen und der Schutz von Steuergeräten in Automotive-Anwendungen. Ihre Vielseitigkeit macht sie zu einer Standardlösung für Entwickler, die eine zuverlässige und platzsparende Überspannungsschutzlösung suchen. |
| Hersteller und Qualitätssicherung | Gefertigt von TAIWAN SEMICONDUCTOR, einem etablierten Namen in der Halbleiterindustrie, profitiert die TLD5S11AH von strengen Qualitätskontrollprozessen. Jede Diode durchläuft umfangreiche Tests, um sicherzustellen, dass sie die spezifizierten elektrischen Parameter und die geforderte Zuverlässigkeit erfüllt. Dies gibt Ihnen die Gewissheit, dass Sie eine Komponente erhalten, auf die Sie sich verlassen können. |
Umfassender Schutz für diverse Elektronikanwendungen
Die TLD5B11AH ist nicht nur eine einfache Diode; sie ist eine strategische Komponente, die die Integrität Ihrer elektronischen Systeme sichert. In der Welt der industriellen Automatisierung, wo störungsfreie Abläufe entscheidend sind, schützt sie Steuergeräte vor den unvermeidlichen Spannungsschwankungen, die in elektrischen Netzen auftreten können. In der schnelllebigen Automotive-Branche sind robuste und zuverlässige Komponenten unerlässlich. Hier schützt die TLD5S11AH sensible Elektronik in Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen vor den extremen Bedingungen und transienten Ereignissen, die im Fahrzeugbetrieb auftreten. Auch im Bereich der Unterhaltungselektronik und Telekommunikation, wo eine hohe Signalqualität und eine lange Produktlebensdauer erwartet werden, spielt die TLD5S11AH ihre Stärken aus, indem sie empfindliche Schnittstellen und Prozessoren vor schädlichen Spannungsspitzen bewahrt.
Die Technologie hinter dem Schutz
Die Funktionsweise einer TVS-Diode wie der TLD5S11AH basiert auf dem Prinzip der Spannungsbegrenzung. Im Normalbetrieb verhält sie sich wie ein offener Stromkreis und hat keinen Einfluss auf die normale Funktion der Schaltung. Sobald jedoch eine transiente Überspannung auftritt, die den vordefinierten Schwellenwert überschreitet, leitet die TVS-Diode den übermäßigen Strom zu Masse ab. Dies geschieht extrem schnell, typischerweise innerhalb von Nanosekunden. Die Spannung, auf die sie die Leitung begrenzt (Klemmspannung), liegt deutlich unter dem Schadensschwellenwert der zu schützenden Komponente. Nach Abklingen der Überspannung kehrt die Diode in ihren Sperrzustand zurück. Dieser Zyklus kann prinzipiell unendlich oft wiederholt werden, ohne dass die Diode beschädigt wird, was sie zu einer idealen Lösung für den langfristigen Schutz macht.
Optimierung für Ihre Designs
Die Auswahl der richtigen Schutzkomponente ist entscheidend für den Erfolg eines jeden Elektronikdesigns. Die TAIWAN SEMICONDUCTOR TVS-Diode TLD5S11AH zeichnet sich durch ihre ausgewogenen Eigenschaften aus, die sie zu einer universellen Wahl machen. Ihre kompakte Bauform in Verbindung mit der hohen Leistungsfähigkeit ermöglicht es Ihnen, wertvollen Platz auf Ihrer Leiterplatte zu sparen, was besonders in der heutigen miniaturisierten Elektronik von großer Bedeutung ist. Die präzise definierte Klemmspannung bietet Ihnen die Sicherheit, dass Ihre Schaltungen innerhalb sicherer Betriebsgrenzen arbeiten, auch wenn externe Störfaktoren auftreten. Die hohe Zuverlässigkeit, die durch die strenge Qualitätssicherung von TAIWAN SEMICONDUCTOR gewährleistet wird, minimiert das Risiko von Ausfällen und erhöht die Gesamtlebensdauer Ihrer Produkte. Dies führt zu reduzierten Servicekosten und einer höheren Kundenzufriedenheit.
FAQ – Häufig gestellte Fragen zu TAIWAN SEMICONDUCTOR TVS-Diode TLD5S11AH
Was ist der Hauptzweck einer TVS-Diode wie der TLD5S11AH?
Die TAIWAN SEMICONDUCTOR TVS-Diode TLD5S11AH dient dem Schutz empfindlicher elektronischer Schaltungen vor transienten Überspannungen und Spannungsspitzen, die durch Ereignisse wie elektrostatische Entladung (ESD), Blitzschlag oder Schaltvorgänge verursacht werden können. Sie leitet schädliche Energie sicher ab und begrenzt die Spannung auf ein ungefährliches Niveau.
Welche Arten von transienten Ereignissen kann die TLD5S11AH abwehren?
Die TLD5S11AH ist darauf ausgelegt, eine breite Palette von transienten Ereignissen zu bewältigen, einschließlich, aber nicht beschränkt auf elektrostatische Entladungen (ESD), schnelle transiente Burst-Signale und kurze Überspannungsereignisse, wie sie durch Schalthandlungen in elektrischen Netzen entstehen können.
In welchen Anwendungsbereichen wird die TLD5S11AH typischerweise eingesetzt?
Die TLD5S11AH ist vielseitig einsetzbar und findet häufig Anwendung in der Automobilindustrie (z.B. Schutz von Steuergeräten), in der industriellen Automatisierung, in Kommunikationssystemen (z.B. Ethernet, USB), in Stromversorgungen und in der Unterhaltungselektronik zum Schutz von Schnittstellen und Mikrocontrollern.
Was bedeutet Klemmspannung (Clamping Voltage) im Zusammenhang mit der TLD5S11AH?
Die Klemmspannung (VCL) gibt die maximale Spannung an, auf die die TVS-Diode die Spannung einer Schaltung während eines transienten Ereignisses begrenzt. Sie ist ein kritischer Parameter, der sicherstellt, dass die Spannung unterhalb der Toleranzgrenze der zu schützenden Komponente bleibt.
Ist die TLD5S11AH für Gleichstrom- (DC) oder Wechselstromanwendungen (AC) geeignet?
Die TLD5S11AH ist primär für den Schutz in DC-Anwendungen konzipiert. Für AC-Anwendungen werden oft bidirektionale TVS-Dioden verwendet, je nach spezifischen Anforderungen und der Polarität der zu erwartenden Überspannungen.
Wie wird die TLD5S11AH auf einer Leiterplatte montiert?
Die TLD5S11AH wird üblicherweise als Oberflächenmontagebauteil (SMD) geliefert. Dies bedeutet, dass sie direkt auf die Oberfläche einer Leiterplatte gelötet wird, was eine effiziente Integration in moderne Schaltungsdesigns ermöglicht und den Platzbedarf minimiert.
Welche Vorteile bietet die Wahl einer TVS-Diode gegenüber anderen Schutzkomponenten?
TVS-Dioden wie die TLD5S11AH bieten im Vergleich zu anderen Schutzkomponenten wie Varistoren oder Gasableitern oft eine schnellere Reaktionszeit, eine präzisere Klemmspannung und eine höhere Zuverlässigkeit bei wiederholten Ereignissen. Sie haben eine definierte Lebensdauer und sind weniger anfällig für Degradation.
