Willkommen in der Welt des zuverlässigen Schutzes für Ihre wertvolle Elektronik! Entdecken Sie die TAIWAN SEMICONDUCTOR TVS-Diode TLD5S16AH – Ihr unentbehrlicher Partner, wenn es um den Schutz vor transienten Überspannungen geht. Dieses kleine, aber mächtige Bauteil bewahrt Ihre Geräte vor den unberechenbaren Gefahren, die durch elektrostatische Entladungen (ESD) und andere Spannungsspitzen entstehen können. Investieren Sie in Sicherheit und Langlebigkeit – investieren Sie in die TLD5S16AH!

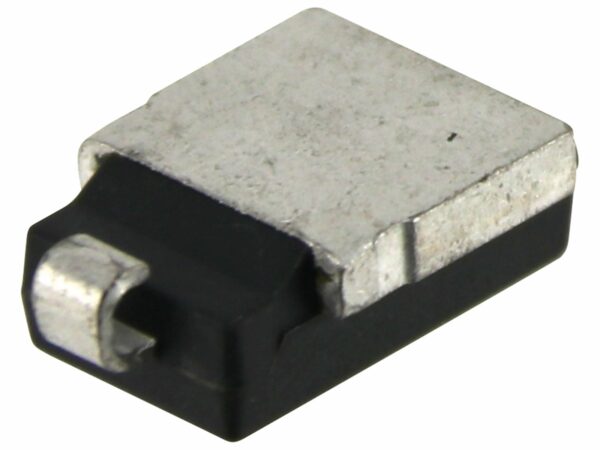

Die TAIWAN SEMICONDUCTOR TVS-Diode TLD5S16AH im Detail
Die TAIWAN SEMICONDUCTOR TVS-Diode TLD5S16AH ist eine speziell entwickelte Transient Voltage Suppression (TVS) Diode, die entwickelt wurde, um empfindliche elektronische Schaltungen vor Schäden durch Überspannungen zu schützen. Sie agiert als eine Art Blitzableiter für Ihre Elektronik, indem sie übermäßige Spannungsspitzen ableitet und so Schäden an nachgeschalteten Komponenten verhindert. Das Ergebnis? Eine deutlich erhöhte Lebensdauer und Zuverlässigkeit Ihrer elektronischen Geräte.
Diese Diode ist nicht nur ein Schutzschild, sondern auch ein Garant für präzise Performance. Ihre schnelle Reaktionszeit und ihre Fähigkeit, hohe Impulsströme zu bewältigen, machen sie zu einer idealen Lösung für eine Vielzahl von Anwendungen, von portablen Geräten bis hin zu industriellen Steuerungssystemen. Sie ist das unsichtbare Kraftfeld, das Ihre Investitionen schützt und Ihnen ein beruhigendes Gefühl gibt.
Technische Daten im Überblick
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit der TLD5S16AH zu geben, hier eine detaillierte Aufstellung der wichtigsten technischen Daten:
| Parameter | Wert |
|---|---|
| Sperrspannung (Vrwm) | 16 V |
| Durchbruchspannung (Vbr) | 18 V (min.) – 22 V (max.) |
| Klammerspannung (Vc) | 26 V (typ.) |
| Impulsspitzenstrom (Ipp) | 5 A (8/20µs Wellenform) |
| Kapazität (Cj) | Typischerweise gering, abhängig von der Frequenz |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Gehäuse | SOD-323 |
Bitte beachten Sie, dass die genauen Werte je nach Messbedingungen variieren können.
Anwendungsbereiche der TLD5S16AH
Die Vielseitigkeit der TLD5S16AH eröffnet eine breite Palette an Einsatzmöglichkeiten. Hier sind einige Beispiele, wo diese TVS-Diode ihre Stärken voll ausspielen kann:
- Schutz von Datenleitungen: Sichern Sie Ihre USB-, HDMI- und Ethernet-Schnittstellen vor Überspannungen.
- Mobile Geräte: Smartphones, Tablets und Wearables profitieren von dem zuverlässigen Schutz vor ESD.
- Industrielle Steuerungssysteme: Schützen Sie sensible Sensoren und Steuerungen in rauen Umgebungen.
- Automobilanwendungen: Sichern Sie elektronische Komponenten im Fahrzeug vor den Belastungen des Bordnetzes.
- Medizintechnik: Gewährleisten Sie die Zuverlässigkeit lebenswichtiger medizinischer Geräte.
Die TLD5S16AH ist mehr als nur ein Bauteil – sie ist eine Investition in die Zuverlässigkeit und Langlebigkeit Ihrer Elektronik. Sie ist die Versicherung, die Sie brauchen, um Ihre Geräte vor den unvorhersehbaren Gefahren der elektronischen Welt zu schützen.
Warum die TLD5S16AH die richtige Wahl ist
In einer Welt, in der elektronische Geräte immer komplexer und empfindlicher werden, ist der Schutz vor Überspannungen unerlässlich. Die TLD5S16AH bietet eine Reihe von Vorteilen, die sie zur idealen Wahl für Ihre Schutzbedürfnisse machen.
Schnelle Reaktionszeit: Im Falle einer Überspannung reagiert die TLD5S16AH blitzschnell und leitet die überschüssige Energie ab, bevor Schäden entstehen können. Diese Reaktionsfähigkeit ist entscheidend, um Ihre Elektronik effektiv zu schützen.
Hohe Impulsstromfestigkeit: Die TLD5S16AH ist in der Lage, hohe Impulsströme zu bewältigen, die bei Überspannungsereignissen auftreten können. Dies stellt sicher, dass sie auch unter extremen Bedingungen zuverlässig funktioniert.
Kompakte Bauform: Das kleine SOD-323 Gehäuse ermöglicht eine einfache Integration in Ihre Schaltungen, ohne unnötig Platz zu beanspruchen. Dies ist besonders wichtig in portablen Geräten, wo Platz oft Mangelware ist.
Zuverlässigkeit: TAIWAN SEMICONDUCTOR ist bekannt für seine hochwertigen und zuverlässigen Produkte. Die TLD5S16AH ist keine Ausnahme und bietet Ihnen eine langfristige und zuverlässige Schutzlösung.
Kosteneffizienz: Im Vergleich zu den potenziellen Kosten, die durch Schäden an ungeschützten elektronischen Geräten entstehen können, ist die TLD5S16AH eine äußerst kosteneffiziente Lösung.
Die TLD5S16AH ist nicht nur ein Produkt, sondern ein Versprechen. Ein Versprechen für Sicherheit, Zuverlässigkeit und Langlebigkeit. Sie ist die unsichtbare Kraft, die Ihre Elektronik schützt und Ihnen ein beruhigendes Gefühl gibt.
Installation und Anwendungshinweise
Um das volle Potenzial der TLD5S16AH auszuschöpfen, ist eine korrekte Installation und Anwendung entscheidend. Hier sind einige wichtige Hinweise, die Sie beachten sollten:
- Platzierung: Platzieren Sie die TLD5S16AH so nah wie möglich an der zu schützenden Komponente oder dem Eingang der Schaltung. Dies minimiert die Länge der Leiterbahnen und reduziert die Induktivität, was die Effektivität des Schutzes erhöht.
- Polarität: Achten Sie auf die korrekte Polarität der Diode. Die TLD5S16AH ist unidirektional, d.h. sie leitet Strom nur in eine Richtung.
- Leiterbahnbreite: Verwenden Sie ausreichend breite Leiterbahnen, um den Impulsstrom sicher ableiten zu können.
- Erdung: Stellen Sie eine gute Erdungsverbindung sicher, um die überschüssige Energie effektiv abzuleiten.
- Datenblatt: Konsultieren Sie das Datenblatt für detaillierte Spezifikationen und Anwendungshinweise.
Die TLD5S16AH ist ein leistungsstarkes Werkzeug, aber wie jedes Werkzeug erfordert sie das richtige Wissen und die richtige Anwendung, um ihre volle Wirkung zu entfalten. Nehmen Sie sich die Zeit, die Installationshinweise sorgfältig zu befolgen, und Sie werden mit einer zuverlässigen und effektiven Schutzlösung belohnt.
Die Zukunft der Elektronik ist sicher – dank TLD5S16AH
In einer Welt, die sich immer schneller weiterentwickelt, ist es wichtiger denn je, Ihre elektronischen Geräte zu schützen. Die TAIWAN SEMICONDUCTOR TVS-Diode TLD5S16AH ist Ihr zuverlässiger Partner, wenn es darum geht, Ihre Investitionen zu sichern und die Langlebigkeit Ihrer Geräte zu gewährleisten. Vertrauen Sie auf die bewährte Technologie und die hohe Qualität von TAIWAN SEMICONDUCTOR und erleben Sie die Zukunft der Elektronik – sicher und zuverlässig.
FAQ – Häufig gestellte Fragen zur TLD5S16AH
Was genau ist eine TVS-Diode und wie funktioniert sie?
Eine TVS-Diode (Transient Voltage Suppression Diode) ist ein elektronisches Bauelement, das zum Schutz empfindlicher Schaltungen vor transienten Überspannungen eingesetzt wird. Im Normalbetrieb verhält sich die TVS-Diode wie eine hochohmige Sperre. Sobald eine Überspannung auftritt, die über die Durchbruchspannung der Diode hinausgeht, schaltet die Diode blitzschnell in den leitenden Zustand und leitet den überschüssigen Strom ab, wodurch die nachgeschalteten Komponenten geschützt werden.
Für welche Spannungsbereiche ist die TLD5S16AH geeignet?
Die TLD5S16AH ist für den Schutz von Schaltungen mit einer Nennspannung von 16 V ausgelegt. Ihre Durchbruchspannung liegt zwischen 18 V und 22 V, was bedeutet, dass sie bei Spannungen über diesem Bereich zu leiten beginnt, um die Schaltung zu schützen.
Kann ich die TLD5S16AH auch für Wechselspannungsanwendungen verwenden?
Nein, die TLD5S16AH ist eine unidirektionale TVS-Diode und daher nur für Gleichspannungsanwendungen geeignet. Für Wechselspannungsanwendungen benötigen Sie bidirektionale TVS-Dioden.
Wie wähle ich die richtige TVS-Diode für meine Anwendung aus?
Die Auswahl der richtigen TVS-Diode hängt von verschiedenen Faktoren ab, darunter die Nennspannung der zu schützenden Schaltung, die zu erwartenden Überspannungen, die Impulsstromfestigkeit der Diode und die Reaktionszeit. Konsultieren Sie das Datenblatt der Diode und berücksichtigen Sie die spezifischen Anforderungen Ihrer Anwendung, um die optimale Wahl zu treffen.
Was bedeutet die Angabe „SOD-323“ beim Gehäuse?
SOD-323 ist eine standardisierte Gehäuseform für oberflächenmontierbare elektronische Bauelemente. Es ist ein kleines, rechteckiges Gehäuse, das sich durch seine einfache Handhabung und gute Wärmeableitungseigenschaften auszeichnet. Dies macht es ideal für den Einsatz in kompakten elektronischen Geräten.
Wo finde ich das Datenblatt der TLD5S16AH?
Das Datenblatt der TLD5S16AH finden Sie in der Regel auf der Website des Herstellers (TAIWAN SEMICONDUCTOR) oder bei autorisierten Distributoren. Das Datenblatt enthält detaillierte Informationen über die technischen Spezifikationen, Kennlinien und Anwendungshinweise der Diode.
Was passiert, wenn die TLD5S16AH durch eine zu hohe Überspannung beschädigt wird?
Wenn die TLD5S16AH durch eine zu hohe Überspannung beschädigt wird, kann sie entweder dauerhaft in den leitenden Zustand übergehen (Kurzschluss) oder vollständig ausfallen (offener Stromkreis). In beiden Fällen bietet sie keinen Schutz mehr für die nachgeschaltete Schaltung und muss ersetzt werden.
Kann ich mehrere TLD5S16AH parallel schalten, um die Impulsstromfestigkeit zu erhöhen?
Theoretisch ist es möglich, mehrere TLD5S16AH parallel zu schalten, um die Impulsstromfestigkeit zu erhöhen. Allerdings ist dies in der Praxis oft schwierig, da die Dioden nicht exakt die gleichen Kennlinien aufweisen. Dies kann dazu führen, dass eine der Dioden den Großteil des Stroms übernimmt und überlastet wird. Es ist ratsam, eine einzelne Diode mit ausreichender Impulsstromfestigkeit zu wählen, anstatt mehrere parallel zu schalten.
