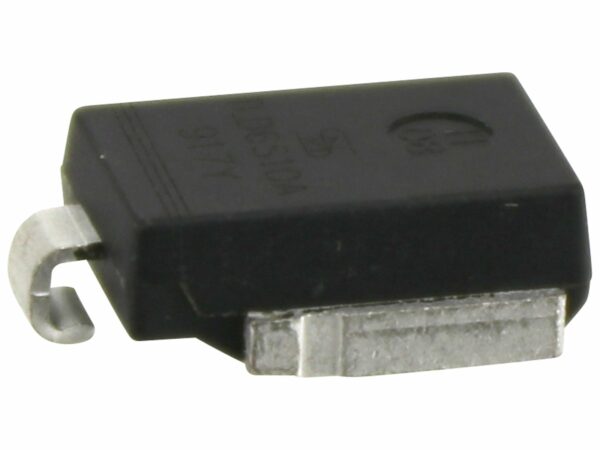

Entdecken Sie die ultimative Schutzlösung für Ihre wertvollen elektronischen Geräte – die TAIWAN SEMICONDUCTOR TVS-Diode TLD6S10AH. In einer Welt, in der elektronische Geräte allgegenwärtig und unverzichtbar geworden sind, ist der Schutz vor Überspannungen entscheidend. Stellen Sie sich vor, Sie könnten Ihre Geräte vor den unberechenbaren Gefahren transienter Spannungen bewahren, die durch Blitzeinschläge, elektrostatische Entladungen oder induktive Lastschaltungen entstehen. Mit der TLD6S10AH haben Sie die Möglichkeit, genau das zu tun.
Warum eine TVS-Diode? Die unsichtbare Bedrohung durch Überspannungen
Überspannungen sind wie unsichtbare Angreifer, die im Verborgenen lauern und darauf warten, Ihre empfindlichen elektronischen Komponenten zu beschädigen. Sie können zu Datenverlust, Geräteausfällen und kostspieligen Reparaturen führen. Eine Transient Voltage Suppression (TVS)-Diode ist Ihre erste Verteidigungslinie gegen diese Bedrohung. Sie schützt Ihre Schaltungen, indem sie überschüssige Energie ableitet und so Schäden verhindert. Die TLD6S10AH von TAIWAN SEMICONDUCTOR wurde speziell entwickelt, um diesen Schutz zuverlässig und effizient zu gewährleisten.
Die TLD6S10AH ist mehr als nur eine Komponente; sie ist eine Investition in die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Geräte. Ob in der Automobilindustrie, in Telekommunikationsanlagen, in der Industrieelektronik oder in Consumer-Produkten – diese Diode bietet einen unverzichtbaren Schutz vor den zerstörerischen Auswirkungen von Überspannungen.
Technische Details, die überzeugen: Ein Blick unter die Haube
Die TLD6S10AH zeichnet sich durch eine Reihe beeindruckender technischer Spezifikationen aus, die sie zu einer idealen Wahl für anspruchsvolle Anwendungen machen:
- Sperrspannung (Vrwm): 10 V – Ermöglicht den Einsatz in Schaltungen mit einer Nennspannung von 10 V.
- Durchbruchspannung (Vbr): Typischerweise 11,1 V – Die Spannung, bei der die Diode beginnt, in den leitenden Zustand überzugehen.
- Klemmspannung (Vc): 17 V bei Ipp – Die maximale Spannung, die die Diode durchlässt, während sie den Überspannungsstrom ableitet.
- Spitzenimpulsstrom (Ipp): 6 A – Die maximale Stromstärke, die die Diode ohne Beschädigung ableiten kann.
- Paket: SMA (DO-214AC) – Kompakte Bauform für einfache Integration in bestehende Schaltungen.
- Polarität: Unidirektional – Bietet Schutz für DC-Schaltungen und unidirektionale AC-Signale.
Diese Spezifikationen sind entscheidend für die Auswahl der richtigen TVS-Diode für Ihre spezifische Anwendung. Die TLD6S10AH bietet ein optimales Gleichgewicht zwischen Schutzleistung, Größe und Kosten.
Detaillierte Spezifikationen im Überblick
| Parameter | Wert | Einheit |
|---|---|---|
| Sperrspannung (Vrwm) | 10 | V |
| Durchbruchspannung (Vbr) (min) | 10,5 | V |
| Durchbruchspannung (Vbr) (max) | 11,7 | V |
| Klemmspannung (Vc) (bei Ipp) | 17 | V |
| Spitzenimpulsstrom (Ipp) | 6 | A |
| Impulsleistung (Pp) | 400 | W |
| Betriebstemperaturbereich | -55 bis +150 | °C |
| Gehäuse | SMA (DO-214AC) | |
| Polarität | Unidirektional |
Anwendungsbereiche: Wo die TLD6S10AH glänzt
Die Vielseitigkeit der TLD6S10AH macht sie zur idealen Wahl für eine breite Palette von Anwendungen:
- Automobilindustrie: Schutz von Steuergeräten, Sensoren und anderen elektronischen Komponenten vor transienten Spannungen im Bordnetz.
- Telekommunikation: Schutz von Telekommunikationsgeräten wie Modems, Router und Telefonanlagen vor Blitzeinschlägen und anderen Überspannungen.
- Industrielle Elektronik: Schutz von speicherprogrammierbaren Steuerungen (SPS), Messgeräten und anderen industriellen Geräten vor Überspannungen in rauen Umgebungen.
- Consumer-Elektronik: Schutz von Smartphones, Tablets, Laptops und anderen elektronischen Geräten vor Schäden durch elektrostatische Entladungen (ESD) und andere transiente Spannungen.
- Stromversorgungen: Schutz von Netzteilen und Ladegeräten vor Überspannungen aus dem Stromnetz.
- LED-Beleuchtung: Schutz von LED-Treibern und LED-Modulen vor Schäden durch Überspannungen und transiente Ereignisse.
In all diesen Anwendungen bietet die TLD6S10AH einen zuverlässigen und effektiven Schutz vor Überspannungen und trägt so zur Verlängerung der Lebensdauer und zur Erhöhung der Zuverlässigkeit der geschützten Geräte bei.
Die Vorteile im Detail: Warum Sie sich für die TLD6S10AH entscheiden sollten
Die Wahl der richtigen TVS-Diode ist entscheidend für den Schutz Ihrer elektronischen Geräte. Hier sind die wichtigsten Vorteile, die die TLD6S10AH von anderen Produkten abheben:
- Hohe Zuverlässigkeit: Die TLD6S10AH wird unter strengen Qualitätsstandards hergestellt und getestet, um eine zuverlässige Leistung über einen langen Zeitraum zu gewährleisten.
- Schnelle Reaktionszeit: Die Diode reagiert blitzschnell auf transiente Spannungen und leitet diese ab, bevor Schäden entstehen können.
- Kompakte Bauform: Das SMA-Gehäuse ermöglicht eine einfache Integration in bestehende Schaltungen, auch bei begrenztem Platz.
- Hohe Impulsstromfestigkeit: Die TLD6S10AH kann hohe Impulsströme ableiten, ohne beschädigt zu werden, was sie ideal für Anwendungen mit häufigen Überspannungen macht.
- Kosteneffektivität: Die Diode bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis und ist eine erschwingliche Lösung für den Schutz Ihrer elektronischen Geräte.
- Erfüllt Industriestandards: Die TLD6S10AH erfüllt relevante Industriestandards wie RoHS und REACH, was ihre Umweltverträglichkeit und Konformität mit internationalen Vorschriften gewährleistet.
Die TLD6S10AH ist somit eine Investition in die Sicherheit und Langlebigkeit Ihrer elektronischen Geräte, die sich langfristig auszahlt.
Technische Überlegenheit: Die inneren Werte der TLD6S10AH
Was macht die TLD6S10AH so besonders? Es ist die Kombination aus hochwertigen Materialien, präziser Fertigung und durchdachtem Design. Die Diode verwendet eine fortschrittliche Halbleitertechnologie, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten. Ihre interne Struktur ist so konzipiert, dass sie hohe Impulsströme ableiten kann, ohne zu überhitzen oder zu versagen. Die TLD6S10AH ist nicht nur ein Bauteil, sondern ein Meisterwerk der Ingenieurskunst.
Darüber hinaus wird jede Diode strengen Tests unterzogen, um sicherzustellen, dass sie die spezifizierten Parameter erfüllt. Dies umfasst Tests der Sperrspannung, der Durchbruchspannung, der Klemmspannung und des Impulsstroms. Nur Dioden, die alle Tests bestehen, werden für den Verkauf freigegeben. So können Sie sicher sein, dass Sie ein Produkt von höchster Qualität erhalten.
Einfache Integration: So nutzen Sie die TLD6S10AH optimal
Die TLD6S10AH ist dank ihres kompakten SMA-Gehäuses einfach in bestehende Schaltungen zu integrieren. Hier sind einige Tipps für die optimale Nutzung:
- Platzierung: Platzieren Sie die Diode so nah wie möglich an dem zu schützenden Gerät.
- Leiterbahnführung: Verwenden Sie kurze und breite Leiterbahnen, um den Induktivitätswert zu minimieren.
- Erdung: Stellen Sie eine gute Erdungsverbindung sicher, um die Ableitung des Überspannungsstroms zu gewährleisten.
- Polarität: Achten Sie auf die richtige Polarität der Diode, insbesondere bei unidirektionalen Modellen.
- Kühlung: In Anwendungen mit hohen Impulsströmen kann eine zusätzliche Kühlung erforderlich sein.
Mit diesen einfachen Tipps können Sie die Leistung der TLD6S10AH maximieren und Ihre elektronischen Geräte optimal schützen.
TAIWAN SEMICONDUCTOR: Ihr Partner für Qualität und Innovation
TAIWAN SEMICONDUCTOR ist ein weltweit führender Hersteller von Halbleiterbauelementen mit einem Ruf für Qualität, Innovation und Zuverlässigkeit. Das Unternehmen verfügt über eine langjährige Erfahrung in der Entwicklung und Herstellung von TVS-Dioden und anderen Schutzbauelementen. TAIWAN SEMICONDUCTOR investiert kontinuierlich in Forschung und Entwicklung, um seinen Kunden die neuesten und besten Technologien anbieten zu können. Mit der TLD6S10AH erhalten Sie nicht nur ein Produkt, sondern auch die Unterstützung eines kompetenten und erfahrenen Partners.
Ein Versprechen für die Zukunft: Investieren Sie in den Schutz Ihrer Elektronik
Die TLD6S10AH ist mehr als nur eine TVS-Diode; sie ist ein Versprechen für die Zukunft. Ein Versprechen für eine längere Lebensdauer Ihrer elektronischen Geräte, für weniger Ausfallzeiten und für mehr Zuverlässigkeit. Investieren Sie in den Schutz Ihrer Elektronik und profitieren Sie von den vielen Vorteilen, die die TLD6S10AH bietet. Schützen Sie, was Ihnen wichtig ist – mit der TAIWAN SEMICONDUCTOR TVS-Diode TLD6S10AH.
FAQ – Häufig gestellte Fragen zur TLD6S10AH
Was ist eine TVS-Diode und wofür wird sie verwendet?
Eine TVS (Transient Voltage Suppression)-Diode ist ein elektronisches Bauelement, das entwickelt wurde, um empfindliche elektronische Schaltungen vor transienten Spannungen oder Überspannungen zu schützen. Diese Überspannungen können durch verschiedene Ereignisse wie Blitzeinschläge, elektrostatische Entladungen (ESD), induktive Lastschaltungen oder Schaltvorgänge entstehen. Die TVS-Diode leitet die überschüssige Energie von der geschützten Schaltung ab und verhindert so Schäden.
Wie funktioniert die TLD6S10AH TVS-Diode?
Die TLD6S10AH ist eine unidirektionale TVS-Diode. Im Normalbetrieb hat die Diode einen hohen Widerstand und lässt keinen Strom durch. Wenn eine Überspannung auftritt, überschreitet die Spannung die Durchbruchspannung (Vbr) der Diode. In diesem Fall schaltet die Diode schnell in einen Zustand niedrigen Widerstands und leitet den Überspannungsstrom ab, wodurch die Spannung auf einen sicheren Wert (Klemmspannung Vc) begrenzt wird. Sobald die Überspannung abgeklungen ist, kehrt die Diode wieder in ihren hochohmigen Zustand zurück.
Welche Anwendungen sind für die TLD6S10AH geeignet?
Die TLD6S10AH ist vielseitig einsetzbar und eignet sich für eine breite Palette von Anwendungen, in denen Schutz vor Überspannungen erforderlich ist. Dazu gehören:
- Automobilindustrie (Schutz von Steuergeräten, Sensoren)
- Telekommunikation (Schutz von Modems, Routern, Telefonanlagen)
- Industrielle Elektronik (Schutz von SPS, Messgeräten)
- Consumer-Elektronik (Schutz von Smartphones, Tablets, Laptops)
- Stromversorgungen (Schutz von Netzteilen, Ladegeräten)
- LED-Beleuchtung (Schutz von LED-Treibern)
Was bedeutet „unidirektional“ bei einer TVS-Diode?
Eine unidirektionale TVS-Diode schützt nur vor Überspannungen in einer Richtung. Sie ist so ausgelegt, dass sie in Sperrrichtung betrieben wird. Das bedeutet, dass sie den Stromfluss in der entgegengesetzten Richtung blockiert, bis die Durchbruchspannung erreicht ist. Unidirektionale Dioden sind ideal für DC-Schaltungen oder unidirektionale AC-Signale, bei denen die Polarität der Spannung bekannt und konstant ist.
Was ist der Unterschied zwischen der Sperrspannung (Vrwm) und der Durchbruchspannung (Vbr)?
Die Sperrspannung (Vrwm) ist die maximale Spannung, die die Diode im Normalbetrieb aushalten kann, ohne in den leitenden Zustand überzugehen. Es ist die Spannung, bei der die Diode noch als „ausgeschaltet“ betrachtet wird.
Die Durchbruchspannung (Vbr) ist die Spannung, bei der die Diode beginnt, in den leitenden Zustand überzugehen und den Überspannungsstrom abzuleiten. Sie liegt typischerweise etwas höher als die Sperrspannung.
Wie wähle ich die richtige TVS-Diode für meine Anwendung aus?
Die Auswahl der richtigen TVS-Diode hängt von mehreren Faktoren ab:
- Nennspannung der Schaltung: Die Sperrspannung (Vrwm) der Diode sollte höher sein als die maximale Betriebsspannung der Schaltung.
- Maximale Überspannung: Die Diode muss in der Lage sein, die maximale zu erwartende Überspannung abzuleiten, ohne beschädigt zu werden. Dies wird durch den Spitzenimpulsstrom (Ipp) und die Impulsleistung (Pp) bestimmt.
- Klemmspannung (Vc): Die Klemmspannung sollte niedrig genug sein, um die geschützten Komponenten vor Schäden zu bewahren.
- Polarität: Wählen Sie eine unidirektionale Diode für DC-Schaltungen oder bidirektionale Diode für AC-Schaltungen.
- Gehäuse: Wählen Sie ein Gehäuse, das für Ihre Anwendung geeignet ist (z.B. SMA, SMB, SMC).
Was bedeutet der Begriff „SMA-Gehäuse“?
SMA (Surface Mount Assembly) ist ein standardisiertes Gehäuse für elektronische Bauelemente, das für die Oberflächenmontage auf Leiterplatten konzipiert ist. Das SMA-Gehäuse ist kompakt und robust und eignet sich für eine Vielzahl von Anwendungen. Es bietet eine gute Wärmeableitung und ist einfach zu handhaben.
Wie installiere ich die TLD6S10AH TVS-Diode richtig?
Beachten Sie bei der Installation der TLD6S10AH folgende Punkte:
- Platzieren Sie die Diode so nah wie möglich an dem zu schützenden Gerät.
- Verwenden Sie kurze und breite Leiterbahnen, um den Induktivitätswert zu minimieren.
- Stellen Sie eine gute Erdungsverbindung sicher, um die Ableitung des Überspannungsstroms zu gewährleisten.
- Achten Sie auf die richtige Polarität der Diode, insbesondere bei unidirektionalen Modellen.
- In Anwendungen mit hohen Impulsströmen kann eine zusätzliche Kühlung erforderlich sein.
Wo kann ich die TLD6S10AH TVS-Diode kaufen?
Die TLD6S10AH TVS-Diode ist in unserem Online-Shop erhältlich. Wir bieten eine große Auswahl an elektronischen Bauelementen und Zubehör zu wettbewerbsfähigen Preisen. Besuchen Sie unseren Shop und bestellen Sie noch heute!
Welche Alternativen gibt es zur TLD6S10AH?
Es gibt verschiedene Alternativen zur TLD6S10AH, abhängig von den spezifischen Anforderungen Ihrer Anwendung. Einige mögliche Alternativen sind:
- TVS-Dioden mit unterschiedlichen Sperrspannungen (Vrwm) und Durchbruchspannungen (Vbr).
- TVS-Dioden mit unterschiedlichen Gehäusen (z.B. SMB, SMC).
- Varistoren (MOV – Metal Oxide Varistor), die eine höhere Energieableitungskapazität bieten, aber langsamer reagieren.
- TVS-Dioden von anderen Herstellern.
Es ist wichtig, die technischen Datenblätter der verschiedenen Alternativen sorgfältig zu prüfen, um sicherzustellen, dass sie die Anforderungen Ihrer Anwendung erfüllen.
