Schützen Sie Ihre wertvolle Elektronik mit der TAIWAN SEMICONDUCTOR TVS-Diode TLD6S12AH – Ihrem zuverlässigen Partner gegen Überspannungsschäden! In einer Welt, in der elektronische Geräte allgegenwärtig sind und sensible Schaltkreise unser tägliches Leben bestimmen, ist ein effektiver Schutz vor transienten Überspannungen unerlässlich. Die TLD6S12AH bietet genau das: Einen robusten, blitzschnellen Schutz, der Ihre Investitionen sichert und die Lebensdauer Ihrer Geräte verlängert. Entdecken Sie, wie diese kleine, aber leistungsstarke Diode den Unterschied ausmacht!
Warum Überspannungsschutz so wichtig ist
Stellen Sie sich vor: Ein plötzlicher Blitzeinschlag in der Nähe Ihres Hauses. Oder eine unerwartete Spannungsschwankung im Stromnetz. Solche Ereignisse können verheerende Auswirkungen auf Ihre elektronischen Geräte haben. Überspannungen, auch transiente Spannungen genannt, sind kurzzeitige, aber extrem hohe Spannungsspitzen, die durch verschiedene Faktoren verursacht werden können. Dazu gehören:
- Blitzeinschläge: Direkte oder indirekte Blitzeinschläge erzeugen massive Überspannungen, die sich über das Stromnetz oder Antennenkabel ausbreiten können.
- Schaltvorgänge: Das Ein- und Ausschalten großer elektrischer Geräte wie Motoren, Transformatoren oder Klimaanlagen kann Spannungsspitzen verursachen.
- Elektrostatische Entladungen (ESD): Reibungselektrizität, beispielsweise beim Laufen über einen Teppich, kann sich in Form einer elektrostatischen Entladung entladen und empfindliche elektronische Bauteile beschädigen.
- Netzstörungen: Schwankungen in der Stromversorgung, verursacht durch Überlastung des Netzes oder defekte Geräte, können ebenfalls zu Überspannungen führen.
Die Folgen von Überspannungen können gravierend sein:
- Beschädigung oder Zerstörung von elektronischen Bauteilen: Besonders empfindlich sind Halbleiter, Mikroprozessoren und integrierte Schaltkreise.
- Datenverlust: Festplatten, Speicherchips und andere Datenträger können durch Überspannungen beschädigt werden, was zum Verlust wichtiger Daten führen kann.
- Ausfall von Geräten: Im schlimmsten Fall können Überspannungen zum kompletten Ausfall von Geräten führen, was teure Reparaturen oder Neuanschaffungen nach sich zieht.
- Verkürzte Lebensdauer von Geräten: Auch wenn ein Gerät eine Überspannung übersteht, kann die Lebensdauer der Bauteile durch die Belastung erheblich verkürzt werden.
Die TAIWAN SEMICONDUCTOR TVS-Diode TLD6S12AH bietet einen effektiven Schutz vor diesen Gefahren. Sie leitet Überspannungen blitzschnell ab und schützt so Ihre wertvolle Elektronik vor Schäden.

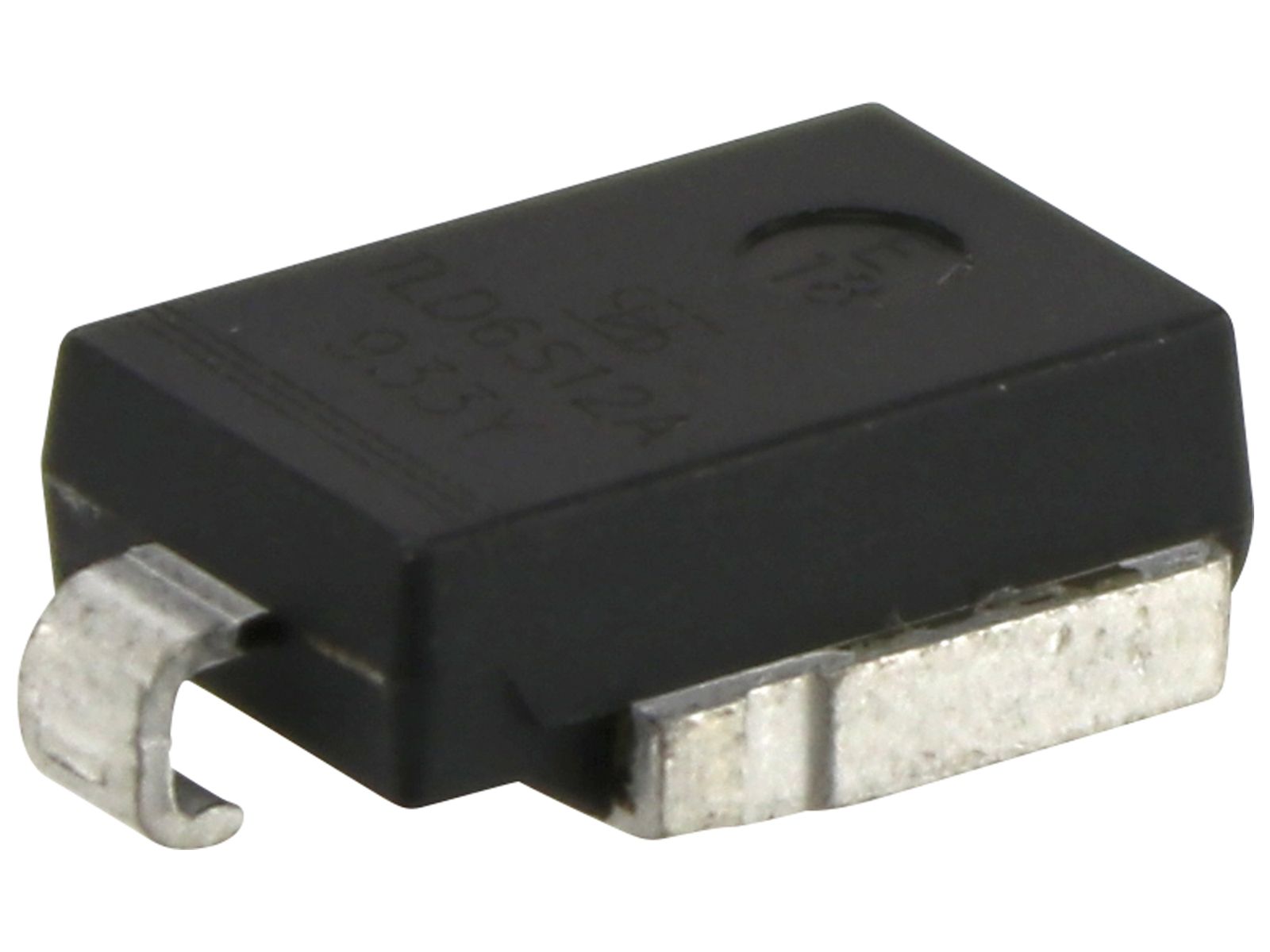

Die TAIWAN SEMICONDUCTOR TVS-Diode TLD6S12AH im Detail
Die TLD6S12AH ist eine Transient Voltage Suppressor (TVS) Diode, die speziell für den Schutz empfindlicher elektronischer Schaltungen vor Überspannungen entwickelt wurde. Sie zeichnet sich durch ihre hohe Leistungsfähigkeit, schnelle Reaktionszeit und robuste Bauweise aus.
Technische Merkmale
Die TLD6S12AH überzeugt durch eine Vielzahl technischer Merkmale, die sie zu einer idealen Lösung für den Überspannungsschutz machen:
- Sperrspannung (Vrwm): 12 V
- Durchbruchspannung (Vbr): 13.3 V bis 14.7 V
- Maximale Klemmspannung (Vc): 19.9 V
- Spitzenimpulsleistung (Pppm): 600 W
- Reaktionszeit: Typischerweise unter 1 Nanosekunde
- Gehäuse: DO-214AA (SMB)
- Polarität: Unidirektional
- Betriebstemperaturbereich: -65°C bis +150°C
Diese technischen Daten verdeutlichen die Leistungsfähigkeit der TLD6S12AH. Die niedrige Klemmspannung sorgt dafür, dass die geschützten Bauteile nicht unnötig belastet werden, während die hohe Spitzenimpulsleistung auch bei starken Überspannungen einen zuverlässigen Schutz gewährleistet. Die extrem schnelle Reaktionszeit ist entscheidend, um Schäden durch kurzzeitige Transienten zu verhindern.
Funktionsweise
Die Funktionsweise der TLD6S12AH basiert auf dem Prinzip einer Avalanche-Diode. Im Normalbetrieb, also bei Spannungen unterhalb der Durchbruchspannung (Vbr), ist die Diode hochohmig und sperrt den Stromfluss. Sobald jedoch eine Überspannung auftritt und die Spannung die Durchbruchspannung überschreitet, wird die Diode leitend. Sie leitet den überschüssigen Strom ab und begrenzt die Spannung auf einen sicheren Wert, die sogenannte Klemmspannung (Vc). Dadurch werden die nachfolgenden, empfindlichen Bauteile vor Schäden geschützt.
Sobald die Überspannung abgeklungen ist und die Spannung wieder unter die Durchbruchspannung sinkt, geht die Diode wieder in den Sperrzustand über. Sie ist dann wieder bereit, zukünftige Überspannungen abzufangen.
Vorteile der TLD6S12AH
Die TLD6S12AH bietet eine Vielzahl von Vorteilen gegenüber anderen Überspannungsschutzlösungen:
- Hoher Schutzgrad: Schützt zuverlässig vor Schäden durch Überspannungen.
- Schnelle Reaktionszeit: Verhindert Schäden durch kurzzeitige Transienten.
- Kompakte Bauform: Einfache Integration in bestehende Schaltungen.
- Hohe Zuverlässigkeit: Lange Lebensdauer und stabile Leistung.
- Kostengünstig: Bietet ein hervorragendes Preis-Leistungs-Verhältnis.
- RoHS-konform: Entspricht den aktuellen Umweltstandards.
Diese Vorteile machen die TLD6S12AH zu einer idealen Wahl für eine Vielzahl von Anwendungen.
Anwendungsbereiche der TLD6S12AH
Die TLD6S12AH ist vielseitig einsetzbar und eignet sich für den Schutz einer breiten Palette von elektronischen Geräten und Schaltungen. Hier einige Beispiele:
- Datenschnittstellen: Schutz von USB-, Ethernet-, HDMI- und anderen Datenschnittstellen vor ESD und Überspannungen.
- Steuerungen: Schutz von Mikrocontrollern, SPS-Systemen und anderen Steuerungen in Industrieanlagen und Automatisierungstechnik.
- Stromversorgungen: Schutz von Netzteilen, Ladegeräten und anderen Stromversorgungseinheiten vor Netzstörungen und Überspannungen.
- Kommunikationsgeräte: Schutz von Mobiltelefonen, Tablets, Routern und anderen Kommunikationsgeräten vor Schäden durch Blitzeinschläge und Überspannungen im Stromnetz.
- Automobiltechnik: Schutz von elektronischen Steuergeräten (ECUs), Sensoren und anderen elektronischen Komponenten im Fahrzeug vor Überspannungen und Lastabwurf.
- Medizintechnik: Schutz von medizinischen Geräten und Instrumenten vor Schäden durch elektrostatische Entladungen und Überspannungen.
- LED-Beleuchtung: Schutz von LED-Treibern und LED-Modulen vor Überspannungen, die durch Netzstörungen oder Schaltvorgänge verursacht werden können.
Egal, ob Sie Ihre Unterhaltungselektronik, Ihre Industrieanlagen oder Ihre Automobilelektronik schützen möchten, die TLD6S12AH bietet Ihnen eine zuverlässige und kostengünstige Lösung.
Einbau und Integration
Die TLD6S12AH lässt sich dank ihrer kompakten Bauform und der standardisierten DO-214AA (SMB) Gehäuseform einfach in bestehende Schaltungen integrieren. Hier einige Tipps für den Einbau:
- Platzierung: Platzieren Sie die Diode so nah wie möglich an der zu schützenden Schaltung.
- Leiterbahnführung: Achten Sie auf kurze und breite Leiterbahnen, um die Induktivität zu minimieren und die Reaktionszeit zu optimieren.
- Erdung: Sorgen Sie für eine gute Erdung der Diode, um den abgeleiteten Strom sicher abzuleiten.
- Serienwiderstand: In einigen Fällen kann ein kleiner Serienwiderstand (z.B. 1 Ohm) sinnvoll sein, um den Stromfluss durch die Diode zu begrenzen und die Lebensdauer zu verlängern.
- Schutzbeschaltung: Die TLD6S12AH kann in Kombination mit anderen Schutzkomponenten wie Sicherungen oder Varistoren eingesetzt werden, um einen noch besseren Schutz zu erzielen.
Beachten Sie bei der Auswahl der Diode die maximal zulässige Betriebsspannung und den maximal zulässigen Strom der zu schützenden Schaltung. Die TLD6S12AH ist für eine Sperrspannung von 12 V ausgelegt und kann eine Spitzenimpulsleistung von 600 W ableiten.
Mit der richtigen Planung und sorgfältigen Ausführung können Sie die TLD6S12AH effektiv in Ihre Schaltungen integrieren und Ihre Elektronik zuverlässig vor Überspannungen schützen.
Qualität und Zuverlässigkeit
Die TAIWAN SEMICONDUCTOR TVS-Diode TLD6S12AH steht für Qualität und Zuverlässigkeit. Sie wird unter strengen Qualitätskontrollen gefertigt und erfüllt höchste Industriestandards. Dies garantiert eine lange Lebensdauer und eine stabile Leistung, auch unter anspruchsvollen Bedingungen.
TAIWAN SEMICONDUCTOR ist ein renommierter Hersteller von Halbleiterbauelementen mit langjähriger Erfahrung. Das Unternehmen legt großen Wert auf Innovation und Qualität und investiert kontinuierlich in Forschung und Entwicklung, um seinen Kunden stets die besten Produkte anbieten zu können.
Die TLD6S12AH ist RoHS-konform und erfüllt somit die aktuellen Umweltstandards. Sie enthält keine gefährlichen Stoffe und ist somit eine umweltfreundliche Lösung für den Überspannungsschutz.
Mit der TAIWAN SEMICONDUCTOR TVS-Diode TLD6S12AH entscheiden Sie sich für ein Qualitätsprodukt, auf das Sie sich verlassen können. Schützen Sie Ihre wertvolle Elektronik mit einer Diode, die höchsten Ansprüchen genügt!
Die Zukunft des Überspannungsschutzes
In einer zunehmend digitalisierten Welt, in der elektronische Geräte immer komplexer und empfindlicher werden, gewinnt der Überspannungsschutz immer mehr an Bedeutung. Die TAIWAN SEMICONDUCTOR TVS-Diode TLD6S12AH ist ein wichtiger Baustein für eine sichere und zuverlässige Elektronik.
Wir sind stolz darauf, Ihnen dieses hochwertige Produkt anbieten zu können und Ihnen dabei zu helfen, Ihre elektronischen Geräte vor Schäden zu schützen. Investieren Sie in den Schutz Ihrer Elektronik und sichern Sie sich die Vorteile einer langen Lebensdauer und einer stabilen Leistung.
Mit der TLD6S12AH sind Sie bestens gerüstet, um den Herausforderungen der modernen Elektronik zu begegnen. Vertrauen Sie auf die Qualität und Zuverlässigkeit von TAIWAN SEMICONDUCTOR und schützen Sie Ihre Investitionen!
FAQ – Häufig gestellte Fragen zur TLD6S12AH
Was ist eine TVS-Diode und wie funktioniert sie?
Eine TVS-Diode (Transient Voltage Suppressor) ist ein Halbleiterbauelement, das zum Schutz empfindlicher elektronischer Schaltungen vor Überspannungen eingesetzt wird. Sie funktioniert wie eine Art „elektronische Sicherung“, die im Normalbetrieb keinen Einfluss auf die Schaltung hat. Sobald jedoch eine Überspannung auftritt, wird die Diode leitend und leitet den überschüssigen Strom ab, wodurch die Spannung auf einen sicheren Wert begrenzt wird. Dadurch werden die nachfolgenden Bauteile vor Schäden geschützt.
Für welche Spannungsbereiche ist die TLD6S12AH geeignet?
Die TLD6S12AH ist für eine Sperrspannung (Vrwm) von 12 V ausgelegt. Das bedeutet, dass sie in Schaltungen eingesetzt werden kann, in denen die normale Betriebsspannung nicht über 12 V liegt. Die Durchbruchspannung (Vbr) liegt zwischen 13.3 V und 14.7 V, und die maximale Klemmspannung (Vc) beträgt 19.9 V. Es ist wichtig, diese Werte bei der Auswahl der Diode für eine bestimmte Anwendung zu berücksichtigen, um sicherzustellen, dass die geschützten Bauteile nicht überlastet werden.
Wie wähle ich die richtige TVS-Diode für meine Anwendung aus?
Die Auswahl der richtigen TVS-Diode hängt von verschiedenen Faktoren ab, darunter:
- Betriebsspannung der Schaltung: Die Sperrspannung (Vrwm) der Diode muss höher sein als die maximale Betriebsspannung der Schaltung.
- Maximale Überspannung: Die Diode muss in der Lage sein, die maximal zu erwartende Überspannung abzuleiten, ohne Schaden zu nehmen.
- Reaktionszeit: Die Reaktionszeit der Diode muss schnell genug sein, um Schäden durch kurzzeitige Transienten zu verhindern.
- Gehäuseform: Die Gehäuseform muss für die jeweilige Anwendung geeignet sein.
- Leistung: Die maximale Impulsleistung (Pppm) muss ausreichend sein, um die auftretenden Überspannungen zu bewältigen.
Es ist ratsam, die technischen Datenblätter der verschiedenen Dioden sorgfältig zu prüfen und gegebenenfalls einen Experten zu konsultieren, um die optimale Diode für Ihre Anwendung auszuwählen.
Kann ich die TLD6S12AH auch für den Schutz vor ESD (elektrostatischen Entladungen) verwenden?
Ja, die TLD6S12AH eignet sich auch für den Schutz vor ESD. Ihre schnelle Reaktionszeit und ihre Fähigkeit, hohe Stromspitzen abzuleiten, machen sie zu einer effektiven Lösung für den Schutz empfindlicher elektronischer Bauteile vor Schäden durch elektrostatische Entladungen.
Was bedeutet die Angabe „unidirektional“ bei der TLD6S12AH?
Die Angabe „unidirektional“ bedeutet, dass die Diode nur in einer Richtung sperrt und in der anderen Richtung leitend wird, sobald die Durchbruchspannung überschritten wird. Dies ist im Gegensatz zu bidirektionalen Dioden, die in beiden Richtungen sperren und leitend werden können. Für die meisten Anwendungen im Bereich des Überspannungsschutzes sind unidirektionale Dioden ausreichend.
Wie montiere ich die TLD6S12AH richtig?
Die TLD6S12AH wird in einem DO-214AA (SMB) Gehäuse geliefert und kann durch Oberflächenmontage (SMD) auf einer Leiterplatte befestigt werden. Achten Sie auf die richtige Polarität der Diode. Die Kathode ist durch einen Strich auf dem Gehäuse gekennzeichnet. Es ist wichtig, die Diode so nah wie möglich an der zu schützenden Schaltung zu platzieren und kurze, breite Leiterbahnen zu verwenden, um die Induktivität zu minimieren. Eine gute Erdung ist ebenfalls wichtig, um den abgeleiteten Strom sicher abzuleiten.
Wo finde ich das Datenblatt der TLD6S12AH?
Das Datenblatt der TLD6S12AH finden Sie in der Regel auf der Website des Herstellers TAIWAN SEMICONDUCTOR oder bei Ihrem Elektronik-Distributor. Das Datenblatt enthält detaillierte Informationen über die technischen Spezifikationen, die elektrischen Eigenschaften, die Umgebungsbedingungen und die Gehäuseabmessungen der Diode.
Kann ich die TLD6S12AH in Reihe oder parallel schalten?
Das Parallelschalten von TVS-Dioden ist im Allgemeinen nicht empfehlenswert, da die Dioden aufgrund von geringfügigen Unterschieden in ihren Durchbruchspannungen nicht gleichmäßig belastet werden. Dies kann dazu führen, dass eine Diode überlastet wird und ausfällt. Das Reihenschalten von TVS-Dioden ist möglich, um die Sperrspannung zu erhöhen, aber es ist wichtig sicherzustellen, dass die Dioden gut aufeinander abgestimmt sind und dass die gesamte Schaltung für die auftretenden Spannungen und Ströme ausgelegt ist. In den meisten Fällen ist es jedoch besser, eine einzelne Diode mit den entsprechenden Spezifikationen zu verwenden.
Wie lange hält eine TVS-Diode?
Die Lebensdauer einer TVS-Diode hängt von verschiedenen Faktoren ab, darunter die Häufigkeit und Intensität der Überspannungen, die Betriebstemperatur und die Qualität der Diode. Unter normalen Betriebsbedingungen kann eine TVS-Diode viele Jahre lang zuverlässig funktionieren. Es ist jedoch wichtig, die Diode regelmäßig zu überprüfen und bei Bedarf auszutauschen, um einen kontinuierlichen Schutz der Elektronik zu gewährleisten.
Ist die TLD6S12AH RoHS-konform?
Ja, die TLD6S12AH ist RoHS-konform. Das bedeutet, dass sie den Richtlinien der Europäischen Union zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) entspricht. Sie enthält keine gefährlichen Stoffe wie Blei, Quecksilber, Cadmium, sechswertiges Chrom, polybromierte Biphenyle (PBB) oder polybromierte Diphenylether (PBDE).
