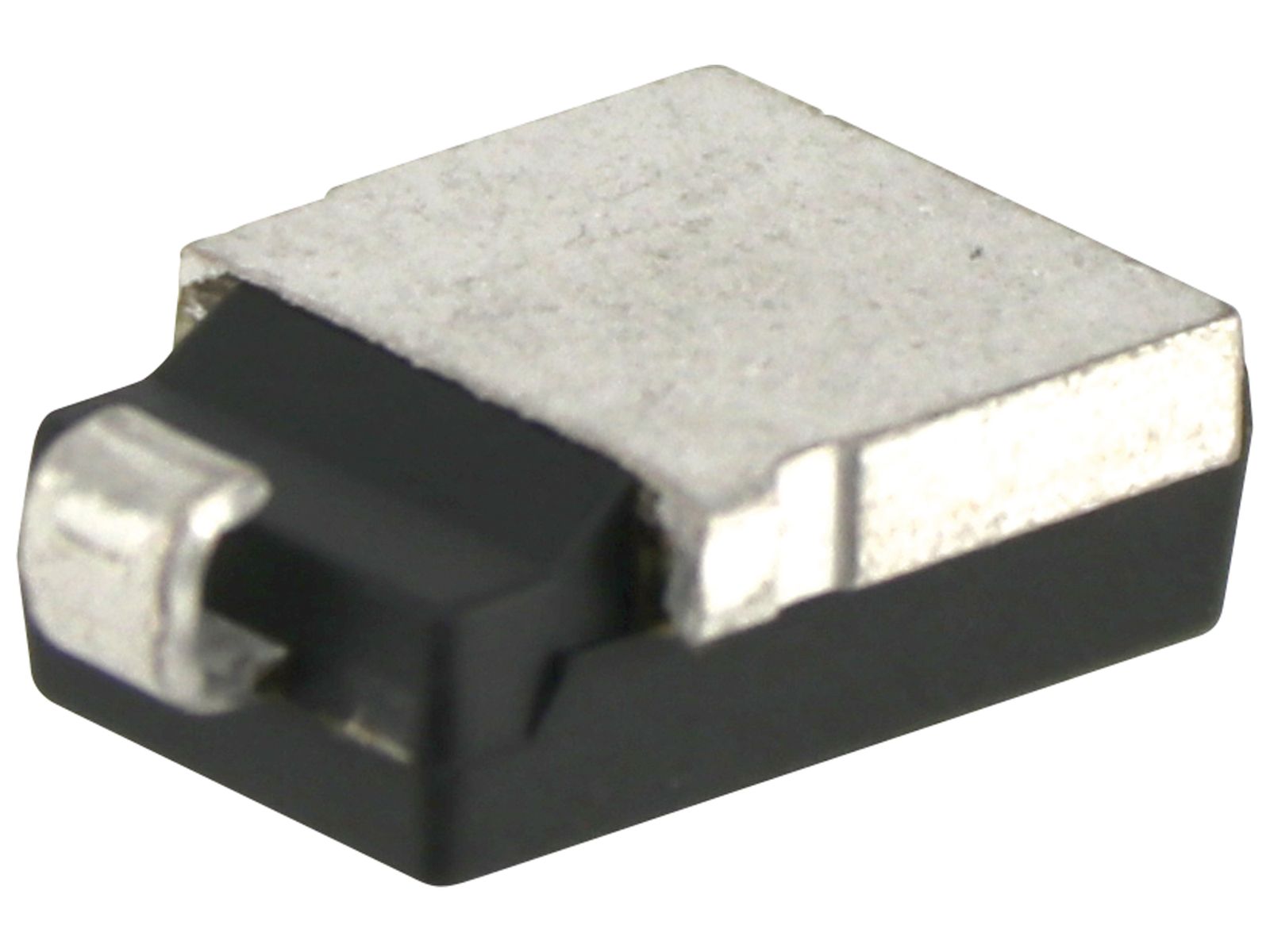

Entdecken Sie die TLD6S22AH TVS-Diode von TAIWAN SEMICONDUCTOR – Ihr zuverlässiger Schutzschild für empfindliche Elektronik. In unserer zunehmend vernetzten Welt, in der elektronische Geräte allgegenwärtig sind, ist der Schutz vor Überspannungen unerlässlich. Die TLD6S22AH bietet Ihnen genau das: einen robusten, effizienten und kostengünstigen Schutz vor transienten Spannungen, der Ihre wertvollen Geräte vor Beschädigungen bewahrt. Vertrauen Sie auf die Qualität und Leistungsfähigkeit von TAIWAN SEMICONDUCTOR und investieren Sie in die Sicherheit Ihrer Elektronik.
Warum eine TVS-Diode?
Überspannungen sind heimtückische Bedrohungen für elektronische Schaltungen. Sie können durch Blitzeinschläge, elektrostatische Entladungen (ESD) oder das Schalten induktiver Lasten entstehen. Diese plötzlichen Spannungsspitzen können empfindliche Komponenten wie Mikroprozessoren, Speicherchips und Sensoren beschädigen oder sogar zerstören. Die Reparatur oder der Austausch solcher Komponenten kann teuer und zeitaufwendig sein. Eine TVS-Diode (Transient Voltage Suppression Diode) ist ein speziell entwickeltes Bauelement, das diese gefährlichen Überspannungen ableitet und so Ihre Elektronik schützt. Stellen Sie sich die TLD6S22AH als eine Art Blitzableiter für Ihre elektronischen Geräte vor, der im Notfall eingreift und Schäden verhindert.
Die Vorteile der TLD6S22AH im Überblick:
- Schnelle Reaktionszeit: Die TLD6S22AH reagiert blitzschnell auf Überspannungen und leitet diese ab, bevor Schäden entstehen können.
- Hohe Stoßstromfestigkeit: Sie hält hohen Stoßströmen stand und bietet somit einen zuverlässigen Schutz auch bei starken Überspannungen.
- Niedrige Klemmspannung: Die niedrige Klemmspannung sorgt dafür, dass die Spannung, die an den geschützten Komponenten anliegt, auf einem sicheren Niveau gehalten wird.
- Kompakte Bauform: Die TLD6S22AH ist kompakt und lässt sich problemlos in bestehende Schaltungen integrieren.
- Hohe Zuverlässigkeit: TAIWAN SEMICONDUCTOR steht für Qualität und Zuverlässigkeit. Die TLD6S22AH ist ein langlebiges und robustes Bauelement, auf das Sie sich verlassen können.
Mit der TLD6S22AH investieren Sie in die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Geräte. Schützen Sie Ihre Innovationen und minimieren Sie das Risiko teurer Reparaturen oder Ausfallzeiten. Die TLD6S22AH ist mehr als nur eine Diode – sie ist Ihre Versicherung für eine sorgenfreie Nutzung Ihrer Elektronik.
Technische Details der TLD6S22AH
Um das Potenzial der TLD6S22AH voll ausschöpfen zu können, ist es wichtig, die technischen Details genau zu verstehen. Im Folgenden finden Sie eine detaillierte Aufschlüsselung der wichtigsten Parameter und Spezifikationen:
Detaillierte Spezifikationen:
Die folgende Tabelle gibt Ihnen einen umfassenden Überblick über die technischen Daten der TLD6S22AH. Bitte beachten Sie, dass diese Daten Richtwerte sind und je nach Anwendung variieren können. Konsultieren Sie das offizielle Datenblatt von TAIWAN SEMICONDUCTOR für detailliertere Informationen.
| Parameter | Wert | Einheit |
|---|---|---|
| Sperrspannung (Vrwm) | 22 | V |
| Durchbruchspannung (Vbr) | 24.4 – 26.9 | V |
| Klemmspannung (Vc) | 35.8 | V |
| Stoßstrombelastbarkeit (Ipp) | 6 | A |
| Impulsleistung (Pppm) | 400 | W |
| Kapazität (C) | 85 | pF |
| Betriebstemperaturbereich | -55 bis +150 | °C |
| Gehäuse | SOD-123 | – |
Sperrspannung (Vrwm): Die maximale Spannung, die an die Diode angelegt werden kann, ohne dass sie in den leitenden Zustand übergeht. Für die TLD6S22AH beträgt dieser Wert 22 V. Stellen Sie sicher, dass Ihre normale Betriebsspannung diesen Wert nicht überschreitet.
Durchbruchspannung (Vbr): Die Spannung, bei der die Diode beginnt, in den leitenden Zustand überzugehen. Die TLD6S22AH hat eine Durchbruchspannung zwischen 24.4 V und 26.9 V. Dies ist der Punkt, an dem die Diode beginnt, Überspannungen abzuleiten.
Klemmspannung (Vc): Die maximale Spannung, die an den geschützten Komponenten anliegt, wenn die Diode eine Überspannung ableitet. Die TLD6S22AH hat eine Klemmspannung von 35.8 V. Dieser Wert ist entscheidend, um sicherzustellen, dass Ihre empfindlichen Komponenten nicht durch die Überspannung beschädigt werden.
Stoßstrombelastbarkeit (Ipp): Der maximale Strom, den die Diode während einer Überspannung aushalten kann. Die TLD6S22AH kann einen Stoßstrom von 6 A ableiten. Dieser Wert ist ein Indikator für die Robustheit der Diode.
Impulsleistung (Pppm): Die maximale Leistung, die die Diode während einer Überspannung für eine kurze Zeit ableiten kann. Die TLD6S22AH hat eine Impulsleistung von 400 W. Dieser Wert ist wichtig für Anwendungen, bei denen kurzzeitige, aber starke Überspannungen auftreten können.
Kapazität (C): Die Kapazität der Diode beeinflusst die Signalintegrität in Hochfrequenzanwendungen. Die TLD6S22AH hat eine Kapazität von 85 pF. In einigen Anwendungen kann eine niedrige Kapazität wichtig sein, um die Signalqualität nicht zu beeinträchtigen.
Betriebstemperaturbereich: Der Temperaturbereich, in dem die Diode zuverlässig funktioniert. Die TLD6S22AH kann in einem Temperaturbereich von -55 °C bis +150 °C eingesetzt werden. Dies macht sie für eine Vielzahl von Umgebungen geeignet.
Gehäuse: Das Gehäuse der Diode ist SOD-123. Dieses Gehäuse ist kompakt und ermöglicht eine einfache Oberflächenmontage (SMD). Das SOD-123 Gehäuse ist ideal für platzsparende Anwendungen.
Diese technischen Details sind entscheidend, um die TLD6S22AH korrekt auszuwählen und in Ihre Schaltung zu integrieren. Achten Sie darauf, dass die Spezifikationen der Diode den Anforderungen Ihrer Anwendung entsprechen, um einen optimalen Schutz zu gewährleisten.
Anwendungsbereiche der TLD6S22AH
Die Vielseitigkeit der TLD6S22AH ermöglicht ihren Einsatz in einer Vielzahl von Anwendungen. Ob im Automobilbereich, in der Industrieelektronik oder in Consumer-Geräten – die TLD6S22AH bietet zuverlässigen Schutz vor Überspannungen. Lassen Sie uns einige typische Anwendungsbereiche genauer betrachten:
Beispiele für typische Anwendungen:
- Automobilindustrie: Schutz von Steuergeräten, Sensoren und Infotainment-Systemen vor Überspannungen durch das Bordnetz oder externe Einflüsse.
- Industrielle Automatisierung: Schutz von speicherprogrammierbaren Steuerungen (SPS), Frequenzumrichtern und anderen industriellen Geräten vor Überspannungen durch Schaltvorgänge oder Blitzeinschläge.
- Telekommunikation: Schutz von Kommunikationsleitungen und Geräten vor Überspannungen durch Blitzeinschläge oder elektrostatische Entladungen.
- Consumer-Elektronik: Schutz von Smartphones, Tablets, Laptops und anderen tragbaren Geräten vor Überspannungen durch defekte Netzteile oder elektrostatische Entladungen.
- LED-Beleuchtung: Schutz von LED-Treibern vor Überspannungen durch das Stromnetz oder Schaltvorgänge.
- Medizintechnik: Schutz von medizinischen Geräten vor Überspannungen, um eine zuverlässige Funktion und Patientensicherheit zu gewährleisten.
- Netzteile und Ladegeräte: Schutz der internen Komponenten von Netzteilen und Ladegeräten vor Überspannungen aus dem Stromnetz.
Die TLD6S22AH ist nicht nur ein Schutzbauelement, sondern auch ein Schlüsselfaktor für die Zuverlässigkeit und Langlebigkeit Ihrer Produkte. Durch den Einsatz der TLD6S22AH können Sie das Risiko von Geräteausfällen minimieren, die Kundenzufriedenheit erhöhen und die Kosten für Reparaturen und Garantieleistungen senken. Betrachten Sie die TLD6S22AH als eine Investition in die Qualität und Zuverlässigkeit Ihrer Produkte.
Einbau und Designhinweise
Um die optimale Leistung der TLD6S22AH sicherzustellen, ist es wichtig, einige Designhinweise und Empfehlungen für den Einbau zu beachten. Eine sorgfältige Planung und Umsetzung tragen dazu bei, die Schutzwirkung der Diode zu maximieren und die Lebensdauer Ihrer elektronischen Geräte zu verlängern.
Wichtige Designhinweise:
- Platzierung: Platzieren Sie die TLD6S22AH so nah wie möglich an den zu schützenden Komponenten. Dies minimiert die Länge der Zuleitungen und reduziert die Induktivität, die die Klemmspannung erhöhen kann.
- Leiterbahnführung: Verwenden Sie breite Leiterbahnen, um den Stromfluss zu optimieren und den Spannungsabfall zu minimieren. Eine gute Leiterbahnführung ist entscheidend für eine effektive Ableitung der Überspannung.
- Erdung: Stellen Sie eine gute Erdung sicher, um eine effektive Ableitung der Überspannung zu gewährleisten. Eine schlechte Erdung kann die Schutzwirkung der Diode beeinträchtigen.
- Serienwiderstand: In einigen Fällen kann ein Serienwiderstand verwendet werden, um den Stoßstrom zu begrenzen und die Belastung der Diode zu reduzieren. Berechnen Sie den Widerstandswert sorgfältig, um die Schutzwirkung nicht zu beeinträchtigen.
- Datenblatt: Beachten Sie das offizielle Datenblatt von TAIWAN SEMICONDUCTOR für detaillierte Informationen und Empfehlungen. Das Datenblatt enthält wichtige Informationen über die elektrischen Eigenschaften, die Anwendungsbedingungen und die empfohlenen Lötprofile.
- Lötprofil: Verwenden Sie ein geeignetes Lötprofil für die Oberflächenmontage (SMD). Ein falsches Lötprofil kann die Diode beschädigen oder ihre Lebensdauer verkürzen.
- Überprüfung: Überprüfen Sie nach dem Einbau die Funktion der Diode mit geeigneten Messgeräten. Stellen Sie sicher, dass die Diode ordnungsgemäß funktioniert und die Spannung auf den gewünschten Wert begrenzt.
Die Beachtung dieser Designhinweise trägt dazu bei, die TLD6S22AH optimal in Ihre Schaltung zu integrieren und einen zuverlässigen Schutz vor Überspannungen zu gewährleisten. Investieren Sie Zeit in die Planung und Umsetzung, um die Vorteile der TLD6S22AH voll auszuschöpfen.
Qualität und Zuverlässigkeit von TAIWAN SEMICONDUCTOR
TAIWAN SEMICONDUCTOR ist ein renommierter Hersteller von hochwertigen Halbleiterprodukten. Das Unternehmen verfügt über langjährige Erfahrung in der Entwicklung und Produktion von Dioden, Transistoren und anderen elektronischen Bauelementen. TAIWAN SEMICONDUCTOR legt großen Wert auf Qualität, Zuverlässigkeit und Innovation. Die Produkte des Unternehmens werden in einer Vielzahl von Anwendungen weltweit eingesetzt.
Warum TAIWAN SEMICONDUCTOR?
- Hohe Qualitätsstandards: TAIWAN SEMICONDUCTOR ist nach ISO 9001 zertifiziert und erfüllt höchste Qualitätsstandards.
- Zuverlässige Produkte: Die Produkte von TAIWAN SEMICONDUCTOR sind für ihre Zuverlässigkeit und Langlebigkeit bekannt.
- Innovative Technologien: TAIWAN SEMICONDUCTOR investiert kontinuierlich in Forschung und Entwicklung, um innovative Produkte auf den Markt zu bringen.
- Globaler Support: TAIWAN SEMICONDUCTOR bietet globalen Support und ist in vielen Ländern vertreten.
- Breites Produktsortiment: TAIWAN SEMICONDUCTOR bietet ein breites Produktsortiment an Halbleiterprodukten für verschiedene Anwendungen.
Mit der TLD6S22AH von TAIWAN SEMICONDUCTOR entscheiden Sie sich für ein Produkt, das höchsten Qualitätsansprüchen genügt und Ihnen einen zuverlässigen Schutz vor Überspannungen bietet. Vertrauen Sie auf die Expertise und Erfahrung von TAIWAN SEMICONDUCTOR und profitieren Sie von der Langlebigkeit und Zuverlässigkeit der Produkte.
TVS-Dioden im Vergleich: Die TLD6S22AH als optimale Lösung
Auf dem Markt gibt es eine Vielzahl von TVS-Dioden verschiedener Hersteller. Die Auswahl der richtigen Diode für Ihre Anwendung kann daher eine Herausforderung sein. Die TLD6S22AH zeichnet sich durch ein optimales Verhältnis von Leistung, Größe und Preis aus. Sie bietet eine hohe Stoßstromfestigkeit, eine niedrige Klemmspannung und eine kompakte Bauform. Im Vergleich zu anderen TVS-Dioden in ihrer Klasse bietet die TLD6S22AH eine ausgezeichnete Performance und ist eine ideale Lösung für viele Anwendungen.
Die Vorteile der TLD6S22AH im Vergleich:
- Kompakte Bauform: Die TLD6S22AH im SOD-123 Gehäuse ist deutlich kleiner als viele andere TVS-Dioden in vergleichbarer Leistungsklasse. Dies ermöglicht eine platzsparende Integration in Ihre Schaltung.
- Hohe Stoßstromfestigkeit: Mit einer Stoßstromfestigkeit von 6 A bietet die TLD6S22AH einen zuverlässigen Schutz auch bei starken Überspannungen.
- Niedrige Klemmspannung: Die niedrige Klemmspannung von 35.8 V schützt Ihre empfindlichen Komponenten effektiv vor Beschädigungen.
- Gutes Preis-Leistungs-Verhältnis: Die TLD6S22AH bietet eine ausgezeichnete Performance zu einem attraktiven Preis.
- Breiter Betriebstemperaturbereich: Der Betriebstemperaturbereich von -55 °C bis +150 °C ermöglicht den Einsatz in einer Vielzahl von Umgebungen.
Bei der Auswahl einer TVS-Diode sollten Sie immer die spezifischen Anforderungen Ihrer Anwendung berücksichtigen. Die TLD6S22AH ist eine ausgezeichnete Wahl für Anwendungen, bei denen eine hohe Stoßstromfestigkeit, eine niedrige Klemmspannung und eine kompakte Bauform gefordert sind. Vertrauen Sie auf die Qualität und Leistungsfähigkeit der TLD6S22AH und schützen Sie Ihre Elektronik zuverlässig vor Überspannungen.
FAQ – Häufig gestellte Fragen zur TLD6S22AH
Hier finden Sie Antworten auf die häufigsten Fragen zur TLD6S22AH TVS-Diode. Diese FAQs sollen Ihnen helfen, die Diode besser zu verstehen und sie optimal in Ihre Anwendungen zu integrieren.
Was ist eine TVS-Diode und wozu dient sie?
Eine TVS-Diode (Transient Voltage Suppression Diode) ist ein elektronisches Bauelement, das zum Schutz empfindlicher elektronischer Schaltungen vor Überspannungen verwendet wird. Sie leitet Überspannungen ab und verhindert so, dass diese die geschützten Komponenten beschädigen. Eine TVS-Diode fungiert wie ein Blitzableiter für Ihre Elektronik.
Wie funktioniert die TLD6S22AH?
Die TLD6S22AH ist eine unidirektionale TVS-Diode. Im normalen Betriebszustand sperrt die Diode und lässt keinen Strom fließen. Wenn eine Überspannung auftritt, überschreitet die Spannung die Durchbruchspannung (Vbr) der Diode. Die Diode beginnt zu leiten und leitet den Überspannungsstrom ab. Die Klemmspannung (Vc) begrenzt die Spannung, die an den geschützten Komponenten anliegt, auf ein sicheres Niveau.
Wann sollte ich eine TVS-Diode wie die TLD6S22AH verwenden?
Sie sollten eine TVS-Diode verwenden, wenn Ihre elektronische Schaltung durch Überspannungen gefährdet ist. Typische Ursachen für Überspannungen sind Blitzeinschläge, elektrostatische Entladungen (ESD), Schaltvorgänge induktiver Lasten oder defekte Netzteile. Der Einsatz einer TVS-Diode ist besonders wichtig für empfindliche Komponenten wie Mikroprozessoren, Speicherchips und Sensoren.
Wie wähle ich die richtige TVS-Diode für meine Anwendung aus?
Bei der Auswahl einer TVS-Diode sollten Sie die folgenden Faktoren berücksichtigen:
– Die maximale Betriebsspannung Ihrer Schaltung (Vrwm). Die Sperrspannung der Diode muss höher sein als die maximale Betriebsspannung.
– Die erwartete Überspannungsamplitude und -dauer. Die Stoßstrombelastbarkeit (Ipp) und die Impulsleistung (Pppm) der Diode müssen ausreichend hoch sein, um die erwartete Überspannung abzuleiten.
– Die maximale Spannung, die die geschützten Komponenten aushalten können (Klemmspannung Vc). Die Klemmspannung der Diode muss niedriger sein als die maximale zulässige Spannung der geschützten Komponenten.
– Die Kapazität der Diode (C). In Hochfrequenzanwendungen kann eine niedrige Kapazität wichtig sein, um die Signalqualität nicht zu beeinträchtigen.
– Die Umgebungsbedingungen (Betriebstemperaturbereich). Die Diode muss für die erwarteten Umgebungsbedingungen geeignet sein.
Was bedeutet die Angabe „unidirektional“ bei der TLD6S22AH?
Eine unidirektionale TVS-Diode leitet Strom nur in eine Richtung. Sie ist so ausgelegt, dass sie Überspannungen nur in einer Polarität ableitet. Dies ist in den meisten Anwendungen ausreichend, in denen Überspannungen nur in einer Richtung auftreten. Für Anwendungen, in denen Überspannungen in beiden Polaritäten auftreten können, sind bidirektionale TVS-Dioden erforderlich.
Kann ich die TLD6S22AH in Serie oder parallel schalten?
Die Parallelschaltung von TVS-Dioden kann die Stoßstrombelastbarkeit erhöhen. Allerdings ist es wichtig, dass die Dioden gut aufeinander abgestimmt sind, um eine gleichmäßige Stromverteilung zu gewährleisten. Die Serienschaltung von TVS-Dioden wird in der Regel nicht empfohlen, da sie die Klemmspannung erhöht.
Wo finde ich das Datenblatt der TLD6S22AH?
Das offizielle Datenblatt der TLD6S22AH finden Sie auf der Website von TAIWAN SEMICONDUCTOR oder auf den Websites von Distributoren, die das Produkt anbieten. Das Datenblatt enthält detaillierte Informationen über die elektrischen Eigenschaften, die Anwendungsbedingungen und die empfohlenen Lötprofile.
Wie lagere ich die TLD6S22AH richtig?
Die TLD6S22AH sollte in einer trockenen und staubfreien Umgebung bei Raumtemperatur gelagert werden. Vermeiden Sie direkte Sonneneinstrahlung und extreme Temperaturen. Beachten Sie die Empfehlungen des Herstellers zur Lagerung, um die Lebensdauer und Leistungsfähigkeit der Diode zu erhalten.
Was ist der Unterschied zwischen einer TVS-Diode und einer Z-Diode?
Obwohl sowohl TVS-Dioden als auch Z-Dioden zum Schutz vor Überspannungen eingesetzt werden können, gibt es wichtige Unterschiede. Z-Dioden sind in erster Linie für die Spannungsregelung konzipiert und können nur begrenzte Stoßströme ableiten. TVS-Dioden sind speziell für den Schutz vor transienten Überspannungen ausgelegt und können deutlich höhere Stoßströme ableiten. TVS-Dioden haben auch eine schnellere Reaktionszeit als Z-Dioden.
Wie kann ich die Funktion der TLD6S22AH überprüfen?
Die Funktion der TLD6S22AH kann mit einem Multimeter oder einem Oszilloskop überprüft werden. Mit einem Multimeter können Sie die Durchlass- und Sperrspannung der Diode messen. Mit einem Oszilloskop können Sie das Verhalten der Diode bei einer Überspannung untersuchen. Stellen Sie sicher, dass die Diode ordnungsgemäß funktioniert und die Spannung auf den gewünschten Wert begrenzt.
