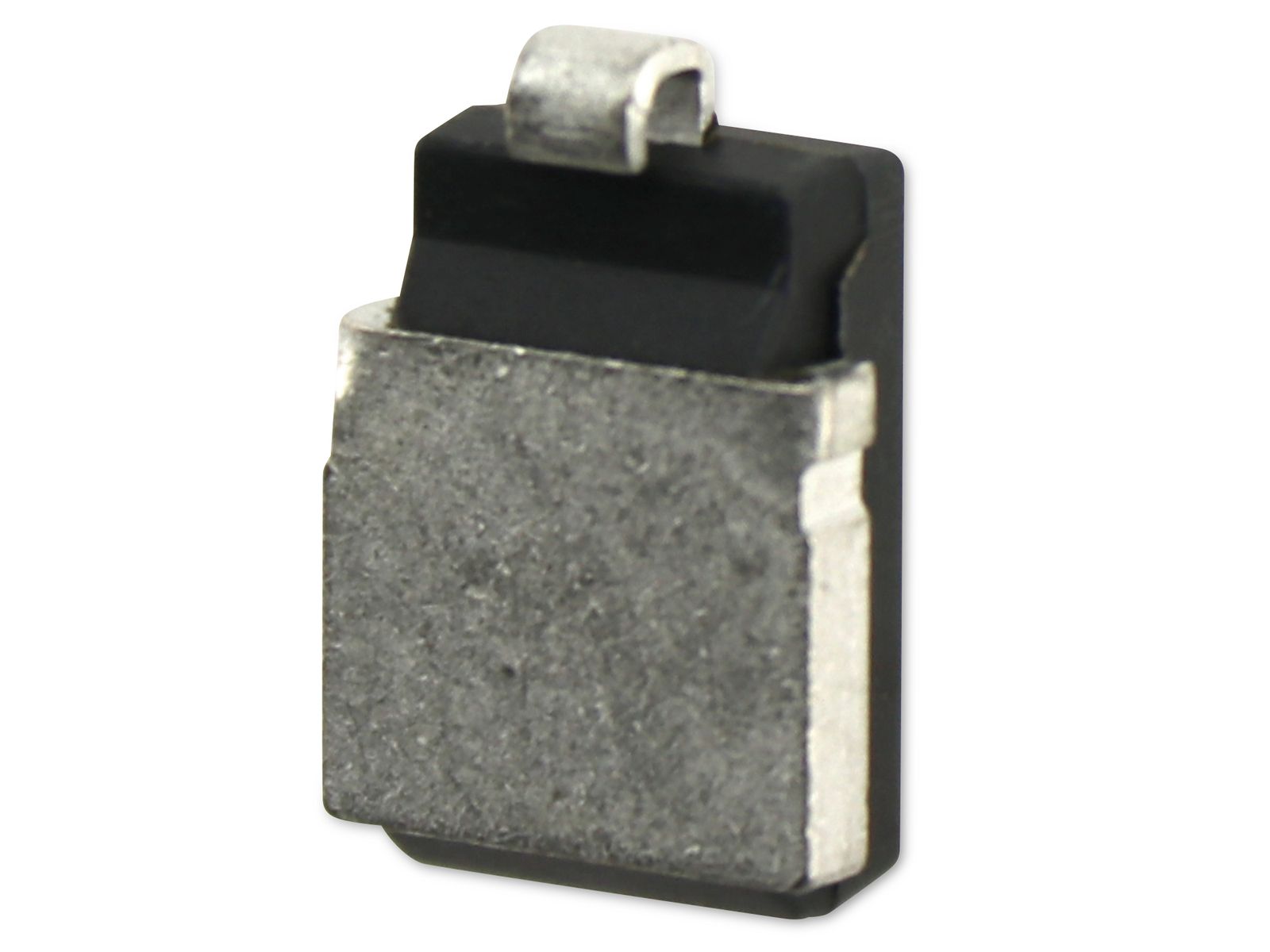

Die TAIWAN SEMICONDUCTOR TVS-Diode TLD8S14AH: Dein zuverlässiger Schutzschild für sensible Elektronik
In der heutigen Welt, in der elektronische Geräte allgegenwärtig sind, ist der Schutz vor Überspannungen von entscheidender Bedeutung. Stell dir vor, du arbeitest an einem wichtigen Projekt, dein Computer stürzt aufgrund einer plötzlichen Überspannung ab und all deine ungespeicherten Daten sind verloren. Frustrierend, oder? Mit der TAIWAN SEMICONDUCTOR TVS-Diode TLD8S14AH kannst du solchen Szenarien effektiv vorbeugen und die Lebensdauer deiner wertvollen Elektronik verlängern. Diese Diode ist mehr als nur ein Bauteil – sie ist dein zuverlässiger Partner für einen sorgenfreien Betrieb deiner Geräte.
Warum du die TAIWAN SEMICONDUCTOR TVS-Diode TLD8S14AH brauchst
Überspannungen können durch verschiedene Ereignisse ausgelöst werden, wie beispielsweise Blitzeinschläge, elektrostatische Entladungen (ESD) oder das Schalten induktiver Lasten. Diese Spannungsspitzen können empfindliche elektronische Komponenten beschädigen oder sogar zerstören. Die TLD8S14AH ist speziell dafür entwickelt, diese gefährlichen Spannungsspitzen abzuleiten und so deine Geräte vor Schäden zu bewahren. Sie fungiert als eine Art Blitzableiter für deine Elektronik, indem sie überschüssige Energie ableitet und so die Spannung auf ein sicheres Niveau begrenzt.
Stell dir vor, du hast eine teure Hi-Fi-Anlage. Ein plötzlicher Blitzeinschlag könnte diese Anlage irreparabel beschädigen. Mit der TLD8S14AH kannst du deine Investition schützen und weiterhin ungestört deine Lieblingsmusik genießen. Sie bietet nicht nur Schutz, sondern auch ein beruhigendes Gefühl der Sicherheit.
Technische Details und Spezifikationen der TLD8S14AH
Um die Leistungsfähigkeit der TLD8S14AH vollständig zu verstehen, ist ein Blick auf die technischen Details unerlässlich. Diese Diode zeichnet sich durch ihre hohe Leistungsfähigkeit und Zuverlässigkeit aus.
Wichtige technische Merkmale im Überblick:
- Sperrspannung (Vrwm): 14 V
- Durchbruchspannung (Vbr): 15.6 V
- Kippspannung (Vt): 22.5 V
- Spitzenimpulsleistung (Pppm): 800 W
- Kapazität (C): Typischerweise 110 pF
- Betriebstemperaturbereich: -55°C bis +150°C
- Gehäuseform: SMC (DO-214AB)
Die Sperrspannung gibt die maximale Spannung an, die die Diode im normalen Betrieb aushalten kann, ohne zu leiten. Die Durchbruchspannung ist die Spannung, bei der die Diode beginnt zu leiten und die Überspannung abzuleiten. Die Kippspannung ist die Spannung, bei der die Diode vollständig durchschaltet und die Spannung auf ein sicheres Niveau begrenzt. Die Spitzenimpulsleistung gibt die maximale Leistung an, die die Diode kurzzeitig ableiten kann. Die Kapazität ist ein wichtiger Parameter für Hochfrequenzanwendungen. Der breite Betriebstemperaturbereich gewährleistet einen zuverlässigen Betrieb auch unter extremen Bedingungen. Das SMC-Gehäuse (Surface Mount Component) ermöglicht eine einfache und platzsparende Montage auf Leiterplatten.
Detaillierte Tabelle der technischen Spezifikationen:
| Parameter | Wert | Einheit |
|---|---|---|
| Sperrspannung (Vrwm) | 14 | V |
| Durchbruchspannung (Vbr) | 15.6 | V |
| Kippspannung (Vt) | 22.5 | V |
| Spitzenimpulsleistung (Pppm) | 800 | W |
| Kapazität (C) | 110 | pF (typ.) |
| Betriebstemperaturbereich | -55 bis +150 | °C |
| Gehäuseform | SMC (DO-214AB) | – |
Diese Tabelle bietet einen detaillierten Überblick über die wichtigsten technischen Spezifikationen der TLD8S14AH. Sie ermöglicht es dir, die Diode optimal an deine spezifischen Anforderungen anzupassen und sicherzustellen, dass sie die gewünschte Schutzwirkung bietet.
Anwendungsbereiche der TLD8S14AH
Die TLD8S14AH ist äußerst vielseitig und kann in einer Vielzahl von Anwendungen eingesetzt werden. Sie eignet sich ideal zum Schutz von:
- Datenleitungen: Schützt empfindliche Datenschnittstellen vor ESD und Überspannungen.
- Steuerungen: Gewährleistet einen zuverlässigen Betrieb von Mikrocontrollern und anderen Steuergeräten.
- Sensoren: Schützt sensible Sensoren vor Beschädigungen durch Überspannungen.
- Stromversorgungen: Verhindert Schäden an Stromversorgungen durch Netzüberspannungen.
- Automobil-Elektronik: Schützt elektronische Komponenten in Fahrzeugen vor den rauen Bedingungen im Automobilbereich.
- Industrielle Automatisierung: Sorgt für einen zuverlässigen Betrieb von Automatisierungsanlagen in industriellen Umgebungen.
- Verbraucherelektronik: Schützt elektronische Geräte im Haushalt vor Schäden durch Überspannungen.
Stell dir vor, du entwickelst ein neues IoT-Gerät. Die TLD8S14AH kann eingesetzt werden, um die empfindliche Elektronik des Geräts vor den Gefahren der äußeren Umgebung zu schützen. Dies gewährleistet einen zuverlässigen Betrieb und verlängert die Lebensdauer deines Produkts. Sie ist somit ein unverzichtbares Bauteil für alle, die Wert auf die Langlebigkeit und Zuverlässigkeit ihrer Elektronik legen.
Vorteile der TAIWAN SEMICONDUCTOR TLD8S14AH im Detail
Die TLD8S14AH bietet eine Vielzahl von Vorteilen gegenüber anderen TVS-Dioden auf dem Markt. Hier sind einige der wichtigsten:
- Hohe Zuverlässigkeit: Die Diode ist für den langfristigen Einsatz unter anspruchsvollen Bedingungen konzipiert.
- Schnelle Reaktionszeit: Die Diode reagiert schnell auf Überspannungen und leitet diese effektiv ab.
- Niedrige Klemmspannung: Die Diode begrenzt die Spannung auf ein niedriges Niveau, um die geschützten Komponenten optimal zu schützen.
- Kompakte Bauform: Das SMC-Gehäuse ermöglicht eine platzsparende Montage auf Leiterplatten.
- RoHS-konform: Die Diode entspricht den europäischen Richtlinien zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe.
- Kosteneffektiv: Die Diode bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis.
Diese Vorteile machen die TLD8S14AH zur idealen Wahl für alle, die einen zuverlässigen und kostengünstigen Schutz vor Überspannungen suchen. Sie ist ein kleines Bauteil mit einer großen Wirkung, das deine Elektronik vor teuren Schäden bewahren kann.
So integrierst du die TLD8S14AH in deine Schaltung
Die Integration der TLD8S14AH in deine Schaltung ist denkbar einfach. Hier sind einige wichtige Punkte, die du beachten solltest:
- Platzierung: Platziere die Diode so nah wie möglich an den zu schützenden Komponenten.
- Verbindung: Verbinde die Diode parallel zu den zu schützenden Komponenten.
- Leiterbahnführung: Achte auf eine kurze und impedanzarme Leiterbahnführung, um die Schutzwirkung zu optimieren.
- Erdung: Stelle sicher, dass die Diode eine gute Erdungsverbindung hat, um die abgeleitete Energie effektiv abzuleiten.
Eine korrekte Integration ist entscheidend für die optimale Schutzwirkung der Diode. Beachte die oben genannten Punkte, um sicherzustellen, dass deine Elektronik bestmöglich geschützt ist.
Wo du die TLD8S14AH kaufen kannst
Die TAIWAN SEMICONDUCTOR TVS-Diode TLD8S14AH ist in unserem Onlineshop erhältlich. Wir bieten eine große Auswahl an elektronischen Bauteilen zu fairen Preisen. Besuche unseren Shop und überzeuge dich selbst von unserem Angebot. Profitiere von schnellem Versand, kompetenter Beratung und einem zuverlässigen Service.
Wir verstehen, dass die Auswahl des richtigen elektronischen Bauteils eine wichtige Entscheidung ist. Deshalb stehen wir dir gerne mit Rat und Tat zur Seite. Kontaktiere uns bei Fragen oder Unklarheiten – unser Team aus erfahrenen Experten hilft dir gerne weiter.
Qualität und Zertifizierungen
Die TLD8S14AH wird unter strengen Qualitätskontrollen gefertigt und erfüllt höchste Qualitätsstandards. Sie ist RoHS-konform und verfügt über verschiedene Zertifizierungen, die ihre Zuverlässigkeit und Sicherheit bestätigen. Damit kannst du sicher sein, ein Produkt von höchster Qualität zu erhalten.
Wir legen großen Wert auf die Qualität unserer Produkte. Deshalb arbeiten wir nur mit renommierten Herstellern zusammen, die unsere hohen Ansprüche erfüllen. Die TLD8S14AH ist ein Beweis für unser Engagement für Qualität und Kundenzufriedenheit.
FAQ – Häufig gestellte Fragen zur TLD8S14AH
Was ist eine TVS-Diode und wofür wird sie verwendet?
Eine TVS-Diode (Transient Voltage Suppression Diode) ist ein elektronisches Bauteil, das zum Schutz empfindlicher Elektronik vor Überspannungen verwendet wird. Sie leitet überschüssige Spannung ab und verhindert so Schäden an den geschützten Komponenten.
Wie wähle ich die richtige TVS-Diode für meine Anwendung aus?
Die Auswahl der richtigen TVS-Diode hängt von verschiedenen Faktoren ab, wie beispielsweise der maximalen Betriebsspannung, der erwarteten Überspannungsamplitude und der benötigten Schutzleistung. Es ist wichtig, die technischen Daten der Diode sorgfältig zu prüfen und sicherzustellen, dass sie den Anforderungen deiner Anwendung entspricht.
Was bedeutet die Angabe „Spitzenimpulsleistung (Pppm)“?
Die Spitzenimpulsleistung (Pppm) gibt die maximale Leistung an, die die Diode kurzzeitig ableiten kann, ohne beschädigt zu werden. Dieser Wert ist wichtig, um sicherzustellen, dass die Diode in der Lage ist, die erwarteten Überspannungen sicher abzuleiten.
Wie schließe ich die TLD8S14AH richtig an?
Die TLD8S14AH wird parallel zu den zu schützenden Komponenten angeschlossen. Achte auf eine kurze und impedanzarme Leiterbahnführung und stelle sicher, dass die Diode eine gute Erdungsverbindung hat.
Kann ich die TLD8S14AH auch in Hochfrequenzanwendungen verwenden?
Die TLD8S14AH kann auch in Hochfrequenzanwendungen verwendet werden. Beachte jedoch die Kapazität der Diode, da diese die Signalqualität beeinträchtigen kann.
Was ist der Unterschied zwischen einer TVS-Diode und einer Z-Diode?
Eine Z-Diode wird hauptsächlich zur Spannungsstabilisierung verwendet, während eine TVS-Diode speziell für den Schutz vor Überspannungen entwickelt wurde. TVS-Dioden haben in der Regel eine höhere Spitzenimpulsleistung und eine schnellere Reaktionszeit als Z-Dioden.
Ist die TLD8S14AH für den Einsatz im Automobilbereich geeignet?
Ja, die TLD8S14AH ist aufgrund ihres breiten Betriebstemperaturbereichs und ihrer robusten Bauweise auch für den Einsatz im Automobilbereich geeignet.
Wie lange ist die Lebensdauer der TLD8S14AH?
Die Lebensdauer der TLD8S14AH hängt von den Einsatzbedingungen ab. Bei sachgemäßer Anwendung und Einhaltung der technischen Spezifikationen kann die Diode jedoch viele Jahre zuverlässig ihren Dienst verrichten.
