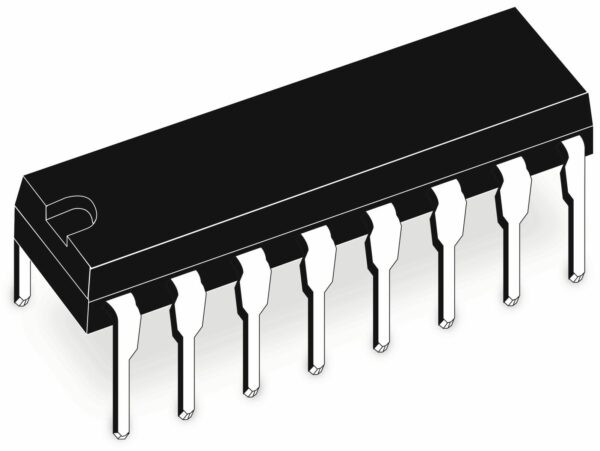

TEXAS INSTRUMENTS 8Stage Shift/Bus Store CD4094BE: Präzision für Ihre Elektronikprojekte
Der TEXAS INSTRUMENTS 8Stage Shift/Bus Store CD4094BE ist ein hochintegrierter Schieberegister-Baustein, der sich ideal für Entwickler, Hobbyisten und Ingenieure eignet, die komplexe digitale Signale effizient verwalten und steuern möchten. Seine Fähigkeit, Daten seriell einzulesen und parallel auszugeben, macht ihn zu einem unverzichtbaren Bauteil für eine Vielzahl von Anwendungen, von der Steuerung von LEDs bis hin zur Datenerfassung in komplexen Schaltungen.
Leistungsmerkmale und Vorteile des CD4094BE
Der CD4094BE zeichnet sich durch seine Vielseitigkeit und Zuverlässigkeit aus. Er ermöglicht es Ihnen, die Anzahl der benötigten Steuerleitungen drastisch zu reduzieren, was zu kompakteren und kostengünstigeren Designs führt. Die 8stufige Schieberegisterarchitektur in Kombination mit einem separaten Speicherregister bietet flexible Möglichkeiten für die Datenmanipulation.
- Effiziente Signalverarbeitung: Übertragen Sie Daten seriell und lesen Sie sie parallel aus, um die Anzahl der benötigten I/O-Pins zu minimieren.
- Integrierte Speicherfunktion: Ein separates Speicherregister ermöglicht das Halten von Daten, auch wenn neue Daten eingespeist werden, was für synchronisierte Ausgaben unerlässlich ist.
- Hohe Zuverlässigkeit: TEXAS INSTRUMENTS steht für Qualität und Langlebigkeit, was Ihnen die Sicherheit gibt, dass Ihre Schaltungen stabil funktionieren.
- Breiter Einsatzbereich: Geeignet für eine Vielzahl von Projekten, von einfachen LED-Ansteuerungen bis hin zu komplexen Mikrocontroller-Erweiterungen.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Designs, ideal für batteriebetriebene Anwendungen.
- Robuste CMOS-Technologie: Bietet gute Störfestigkeit und einen weiten Betriebsspannungsbereich.
Technische Spezifikationen im Detail
Der CD4094BE basiert auf der bewährten CMOS-Technologie und bietet eine Reihe von technischen Merkmalen, die ihn für professionelle und anspruchsvolle Hobbyanwendungen prädestinieren. Die interne Struktur mit einem Schieberegister und einem nachgeschalteten Speicherregister eröffnet Ihnen vielfältige Möglichkeiten zur Signalverarbeitung.
Das Bauteil verfügt über einen synchronen Takt, der die Übertragung von Bits steuert. Ein Daten-Eingang (Data In) nimmt die seriellen Daten auf, während ein Daten-Ausgang (Data Out) die übertragenen Daten auch wieder seriell zur Verfügung stellt. Für die parallele Ausgabe der gespeicherten Daten steht ein separates Register zur Verfügung, das über einen eigenen Ausgang (Q1-Q8) zugänglich ist. Die Verwendung eines Enable-Signals (STROBE) erlaubt die Steuerung des Speicherregisters, um Daten zu speichern oder zu aktualisieren.
| Merkmal | Details |
|---|---|
| Bauteiltyp | Schieberegister mit integriertem Speicher |
| Anzahl der Stufen | 8 |
| Technologie | CMOS |
| Logikpegel | TTL-kompatibel (bei entsprechender Versorgungsspannung) |
| Betriebsspannung | 3V bis 18V |
| Max. Taktfrequenz | Typischerweise im Bereich von mehreren MHz, abhängig von Betriebsspannung und Last |
| Anzahl der Ausgänge | 8 parallele Ausgänge (Q1-Q8), 1 serieller Datenausgang |
| Typische Anwendungsgebiete | LED-Ansteuerung, Erweiterung von Mikrocontrollern, serielle Datenerfassung, Schnittstellenwandlung |
| Gehäuse | DIP-16 (Dual In-line Package) |
| Temperaturbereich | Industrieller Bereich (z.B. -40°C bis +85°C, je nach genauer Bezeichnung und Hersteller) |
| Besonderheiten | Serieller Dateneingang, paralleler Datenausgang, separater Speicher für die Ausgänge |
Umfassende Einsatzmöglichkeiten für Ihre Projekte
Der TEXAS INSTRUMENTS CD4094BE eröffnet Ihnen ein breites Spektrum an kreativen und funktionalen Anwendungsmöglichkeiten. Seine Fähigkeit, serielle Daten effizient zu verarbeiten und parallel auszugeben, macht ihn zu einem idealen Kandidaten für Projekte, bei denen die Anzahl der verfügbaren GPIO-Pins eines Mikrocontrollers begrenzt ist oder eine synchrone Ansteuerung mehrerer Ausgänge gewünscht wird.
LED-Ansteuerung mit Stil und Effizienz
Eine der häufigsten Anwendungen für den CD4094BE ist die Ansteuerung von LEDs. Stellen Sie sich vor, Sie möchten eine große Anzahl von LEDs ansteuern, beispielsweise für eine Anzeige, eine Lichteffektplatine oder ein kinetisches Kunstwerk. Anstatt für jede LED einen separaten Ausgangspin Ihres Mikrocontrollers zu verwenden, können Sie mit dem CD4094BE eine ganze Reihe von LEDs mit nur wenigen Pins steuern. Sie speisen die Steuersignale für jede LED seriell in den Baustein ein und die 8 parallelen Ausgänge des CD4094BE schalten dann die entsprechenden LEDs ein oder aus. Dies spart nicht nur wertvolle Pins am Mikrocontroller, sondern vereinfacht auch die Verdrahtung und reduziert die Komplexität des Layouts.
Erweiterung der I/O-Kapazitäten Ihres Mikrocontrollers
Wenn Ihre Projektanforderungen die Standard-I/O-Pins Ihres bevorzugten Mikrocontrollers überschreiten, ist der CD4094BE die perfekte Lösung. Sie können mehrere CD4094BE-Bausteine miteinander kaskadieren, um die Anzahl der verfügbaren Ausgänge erheblich zu erhöhen. Dies ist besonders nützlich für Projekte, die eine Vielzahl von Sensoren auslesen, Aktoren steuern oder Statusinformationen anzeigen müssen. Die serielle Datenübertragung ermöglicht dabei eine effiziente Kommunikation über längere Distanzen oder durch Kabelbäume, ohne dass eine aufwändige Parallelverkabelung erforderlich ist.
Datenerfassung und Zustandsüberwachung
Auch in der Datenerfassung spielt der CD4094BE seine Stärken aus. Sie können ihn verwenden, um Zustandsinformationen von mehreren Schaltern oder Sensoren seriell einzulesen und diese dann in einem Speicherregister zu halten. Dies ermöglicht es Ihrem Mikrocontroller, die Daten in seinem eigenen Tempo zu verarbeiten, ohne dabei kritische Zeitfenster zu verpassen. Die Möglichkeit, die Daten im Speicher zu halten, ist entscheidend für die Erfassung von Momentaufnahmen von Zuständen oder für die Implementierung von Interrupt-gesteuerten Erfassungsroutinen.
Schnittstellenwandlung und Signalaufbereitung
Der CD4094BE kann auch als nützliches Werkzeug für die Schnittstellenwandlung dienen. Wenn Sie beispielsweise ein Gerät ansteuern müssen, das eine serielle Eingabe erwartet, aber nur parallele Ausgangssignale von Ihrem Mikrocontroller verfügbar sind, kann der CD4094BE die Daten konvertieren. Umgekehrt kann er auch dazu dienen, parallele Signale für die serielle Weiterverarbeitung aufzubereiten. Diese Flexibilität macht ihn zu einem wertvollen Baustein im Arsenal jedes Elektronikentwicklers.
FAQ – Häufig gestellte Fragen zu TEXAS INSTRUMENTS 8Stage Shift/Bus Store CD4094BE
Was ist die Hauptfunktion des TEXAS INSTRUMENTS CD4094BE?
Der TEXAS INSTRUMENTS CD4094BE ist ein 8stufiges Schieberegister mit einem integrierten Speicher. Seine Hauptfunktion besteht darin, Daten seriell einzulesen und diese dann entweder weiterhin seriell auszugeben oder parallel über 8 separate Ausgänge bereitzustellen, nachdem sie in einem Speicherregister abgelegt wurden. Dies ermöglicht die effiziente Steuerung einer größeren Anzahl von Signalen mit weniger Steuerleitungen.
Für welche Art von Projekten ist der CD4094BE am besten geeignet?
Der CD4094BE eignet sich hervorragend für Projekte, die eine effiziente Ansteuerung von mehreren Ausgängen erfordern, wie z.B. die Ansteuerung von LED-Arrays, die Erweiterung der I/O-Ports von Mikrocontrollern, die Erfassung von parallelen Sensordaten oder die Implementierung von seriellen Schnittstellen. Er ist ideal für Hobbyisten, Maker und Ingenieure, die ihre Schaltungsdesigns optimieren möchten.
Kann ich mehrere CD4094BE-Bausteine miteinander verbinden?
Ja, Sie können mehrere CD4094BE-Bausteine miteinander kaskadieren, um die Anzahl der verfügbaren Ausgänge zu erweitern. Der serielle Datenausgang (Data Out) eines Bausteins kann mit dem seriellen Dateneingang (Data In) des nächsten Bausteins verbunden werden, wodurch die Daten über die gesamte Kette weitergegeben werden. Dies ermöglicht die Ansteuerung einer sehr großen Anzahl von Ausgängen.
Welche Betriebsspannungen werden vom CD4094BE unterstützt?
Der CD4094BE unterstützt einen weiten Betriebsspannungsbereich, typischerweise von 3 Volt bis 18 Volt. Dies macht ihn sehr flexibel und kompatibel mit einer Vielzahl von Stromversorgungen und anderen Logikbausteinen, einschließlich TTL-kompatibler Systeme bei höheren Spannungen.
Was bedeutet die Bezeichnung „Shift/Bus Store“?
„Shift/Bus Store“ bezieht sich auf die Funktionalität des Bausteins. „Shift“ deutet auf die Schieberegister-Funktion hin, bei der Daten Bit für Bit durch das Register geschoben werden. „Bus Store“ beschreibt die Fähigkeit des Bausteins, die eingeschobenen Daten in einem separaten Speicherregister abzulegen, von dem aus sie dann parallel über die Ausgänge abgerufen werden können. Dies ermöglicht eine synchrone und stabile Ansteuerung.
Benötige ich zusätzliche Komponenten, um den CD4094BE zu verwenden?
Für eine grundlegende Funktion benötigen Sie neben dem CD4094BE einen Mikrocontroller oder eine andere Logikquelle zur Erzeugung der Taktsignale und der Eingangsdaten. Abhängig von Ihrer Anwendung können auch Widerstände für LEDs, Stromversorgungskomponenten und eventuell Puffer-ICs für die Stromtreiber erforderlich sein. Die genauen Zusatzkomponenten hängen von Ihrem spezifischen Projekt ab.
Ist der CD4094BE mit Arduino und Raspberry Pi kompatibel?
Ja, der TEXAS INSTRUMENTS CD4094BE ist mit Mikrocontrollern wie Arduino und Raspberry Pi sehr gut kompatibel. Die Logikpegel, die er verarbeiten kann, und die Art und Weise, wie er angesteuert wird (serielle Daten, Takt und Strobe-Signale), passen gut zu den digitalen I/O-Pins dieser Entwicklungsplattformen. Sie müssen lediglich die Spannungspegel über einen Level-Shifter anpassen, falls diese signifikant voneinander abweichen.
