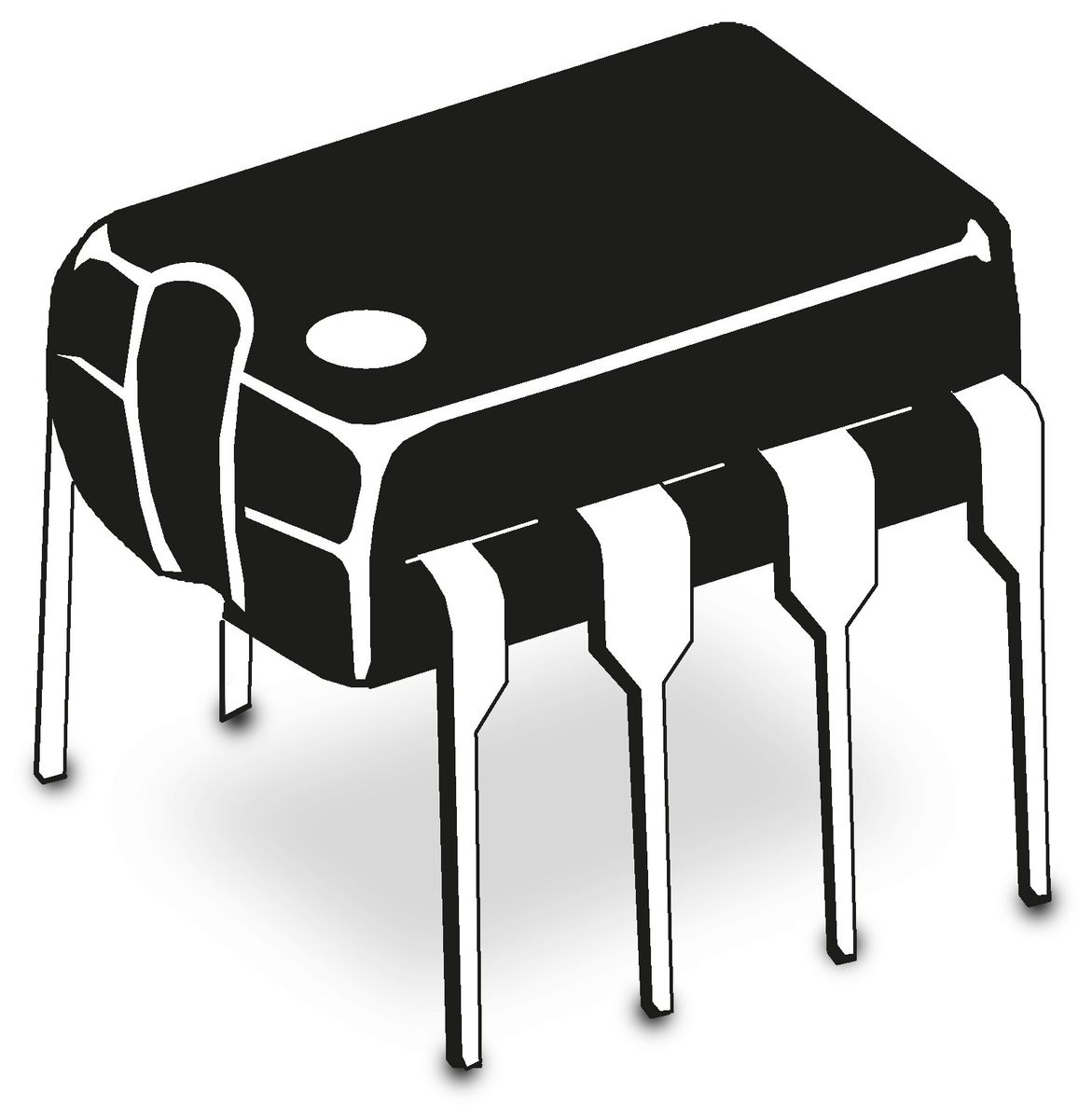

Entdecken Sie mit dem TEXAS INSTRUMENTS Analogen Komparator LM393P ein kleines Kraftpaket, das in der Welt der Elektronik Großes bewirkt. Dieses unscheinbare Bauteil ist das Herzstück vieler Anwendungen, die Präzision und Zuverlässigkeit erfordern. Stellen Sie sich vor, Sie könnten kleinste Spannungsunterschiede mit absoluter Sicherheit erkennen und darauf reagieren – der LM393P macht es möglich. Erleben Sie, wie dieser Komparator Ihre Projekte auf ein neues Level hebt.
Präzision und Zuverlässigkeit in Perfektion: Der LM393P im Detail
Der LM393P ist mehr als nur ein elektronisches Bauteil; er ist ein Versprechen. Ein Versprechen für exakte Ergebnisse, für störungsfreien Betrieb und für eine lange Lebensdauer. TEXAS INSTRUMENTS, ein Name der für Innovation und Qualität steht, hat mit diesem Komparator ein Produkt geschaffen, das in puncto Leistung und Vielseitigkeit überzeugt.
Was macht den LM393P so besonders?
Im Kern ist der LM393P ein Dual-Differential-Komparator. Das bedeutet, er enthält zwei unabhängige Komparatoren in einem einzigen Gehäuse. Diese Komparatoren vergleichen zwei analoge Spannungen und geben ein digitales Signal aus, das anzeigt, welche Spannung höher ist. Klingt einfach? Ist es auch – zumindest für Sie. Der LM393P erledigt die komplexe Arbeit im Hintergrund, sodass Sie sich auf das Wesentliche konzentrieren können: Ihre kreativen Elektronikprojekte.
Die wichtigsten Eigenschaften auf einen Blick:
- Dual-Komparator: Zwei unabhängige Komparatoren in einem IC
- Großer Versorgungsspannungsbereich: 2 V bis 36 V (ideal für batteriebetriebene Anwendungen)
- Geringer Stromverbrauch: Spart Energie und verlängert die Batterielebensdauer
- Open-Collector-Ausgang: Ermöglicht flexible Schaltungsdesigns
- Kurze Ansprechzeit: Reagiert schnell auf Änderungen der Eingangsspannung
- Industriestandard-Gehäuse: Einfache Integration in bestehende Schaltungen
Stellen Sie sich vor, Sie entwickeln ein Alarmsystem. Der LM393P überwacht kontinuierlich die Spannung eines Sensors. Sobald ein bestimmter Schwellenwert überschritten wird – beispielsweise durch eine Bewegung oder eine Veränderung des Lichts – reagiert der Komparator blitzschnell und löst den Alarm aus. Oder denken Sie an eine präzise Temperaturregelung in einem Gewächshaus. Der LM393P vergleicht die aktuelle Temperatur mit dem gewünschten Wert und steuert Heizung oder Kühlung, um die optimalen Bedingungen zu gewährleisten.
Die Vielseitigkeit des LM393P ist beeindruckend. Er findet Anwendung in:
- Alarmsystemen: Überwachung von Sensoren und Auslösen von Alarmen
- Temperaturregelung: Präzise Steuerung von Heiz- und Kühlsystemen
- Spannungsüberwachung: Überwachung von Batteriespannungen und Netzteilen
- Nullspannungsschaltern: Erkennung von Nulldurchgängen in Wechselstromkreisen
- Fensterkomparatoren: Überwachung von Spannungen innerhalb eines bestimmten Bereichs
- Analog-Digital-Wandlern (ADCs): Baustein in komplexeren Messschaltungen
Der LM393P ist nicht nur ein Bauteil, sondern ein Problemlöser. Er hilft Ihnen, Ihre Ideen zu verwirklichen und Ihre Projekte zum Erfolg zu führen.
Technische Details, die begeistern
Für alle, die es genau wissen wollen, hier ein tieferer Einblick in die technischen Spezifikationen des LM393P. Diese Details sind entscheidend, um den Komparator optimal in Ihre Schaltungen zu integrieren und seine Leistungsfähigkeit voll auszuschöpfen.
Die wichtigsten technischen Daten im Überblick
Um Ihnen einen schnellen Überblick zu verschaffen, hier eine Tabelle mit den wichtigsten technischen Daten:
| Parameter | Wert | Einheit |
|---|---|---|
| Versorgungsspannung (VCC) | 2 bis 36 | V |
| Eingangsspannungsbereich | -0.3 bis VCC + 0.3 | V |
| Differenzial-Eingangsspannung | ±36 | V |
| Ausgangsstrom (Source) | -6 | mA |
| Ausgangsstrom (Sink) | 20 | mA |
| Ansprechzeit | ~1.3 | µs |
| Betriebstemperaturbereich | 0 bis +70 | °C |
| Gehäuse | PDIP-8 |
Erläuterungen zu den wichtigsten Parametern:
- Versorgungsspannung (VCC): Der LM393P ist äußerst flexibel, was die Versorgungsspannung angeht. Er kann mit Spannungen von 2 V bis 36 V betrieben werden. Dies ermöglicht den Einsatz in einer Vielzahl von Anwendungen, von batteriebetriebenen Geräten bis hin zu industriellen Steuerungen.
- Eingangsspannungsbereich: Der Eingangsspannungsbereich ist etwas größer als die Versorgungsspannung, was zusätzliche Flexibilität bei der Gestaltung der Eingangsbeschaltung bietet. Beachten Sie jedoch, dass die Eingangsspannung niemals außerhalb dieses Bereichs liegen sollte, um Schäden am Komparator zu vermeiden.
- Differenzial-Eingangsspannung: Die Differenzial-Eingangsspannung gibt den maximal zulässigen Spannungsunterschied zwischen den beiden Eingängen an. Ein zu hoher Spannungsunterschied kann den Komparator beschädigen.
- Ausgangsstrom: Der Ausgangsstrom gibt an, wie viel Strom der Komparator liefern (Source) oder aufnehmen (Sink) kann. Dieser Wert ist wichtig für die Dimensionierung der Lastwiderstände und die Ansteuerung anderer Schaltungsteile.
- Ansprechzeit: Die Ansprechzeit gibt an, wie schnell der Komparator auf eine Änderung der Eingangsspannung reagiert. Eine kurze Ansprechzeit ist entscheidend für Anwendungen, die eine schnelle Reaktion erfordern, wie z.B. Alarmsysteme oder schnelle Regelkreise.
- Betriebstemperaturbereich: Der Betriebstemperaturbereich gibt an, in welchem Temperaturbereich der Komparator zuverlässig funktioniert. Für Anwendungen in extremen Umgebungen sollte dieser Wert berücksichtigt werden.
- Gehäuse: Der LM393P ist in einem standardmäßigen PDIP-8-Gehäuse erhältlich, das sich leicht auf Lochrasterplatinen oder Leiterplatten löten lässt.
Wichtige Hinweise für den optimalen Einsatz:
- Entkopplungskondensatoren: Um Störungen zu minimieren und eine stabile Spannungsversorgung zu gewährleisten, empfiehlt es sich, einen 0.1µF Keramikkondensator in der Nähe des Versorgungsspannungsanschlusses zu platzieren.
- Eingangsbeschaltung: Achten Sie darauf, dass die Eingangsspannungen innerhalb des zulässigen Bereichs liegen, um Schäden am Komparator zu vermeiden. Verwenden Sie gegebenenfalls Schutzwiderstände.
- Hysterese: In manchen Anwendungen kann es sinnvoll sein, eine Hysterese einzuführen, um ein schnelles Hin- und Herschalten des Ausgangs zu verhindern. Dies kann durch eine positive Rückkopplung erreicht werden.
- Lastwiderstand: Der Wert des Lastwiderstands am Ausgang sollte so gewählt werden, dass der zulässige Ausgangsstrom nicht überschritten wird.
Mit diesen technischen Details und Hinweisen sind Sie bestens gerüstet, um den LM393P optimal in Ihre Elektronikprojekte zu integrieren und seine Leistungsfähigkeit voll auszuschöpfen.
Anwendungsbeispiele, die inspirieren
Der LM393P ist ein wahres Multitalent. Seine Vielseitigkeit ermöglicht den Einsatz in einer breiten Palette von Anwendungen. Lassen Sie sich von den folgenden Beispielen inspirieren und entdecken Sie, wie der LM393P Ihre kreativen Ideen zum Leben erwecken kann.
Alarmsysteme: Sicherheit, auf die Sie sich verlassen können
Stellen Sie sich vor, Sie entwickeln ein Alarmsystem für Ihr Zuhause oder Ihr Büro. Der LM393P spielt dabei eine Schlüsselrolle. Er überwacht kontinuierlich die Signale von verschiedenen Sensoren, wie z.B. Bewegungsmelder, Türkontakte oder Rauchmelder. Sobald ein Sensor einen Alarm auslöst – beispielsweise durch eine Bewegung im Raum oder das Öffnen einer Tür – erkennt der LM393P dies sofort und aktiviert den Alarm. Dank seiner schnellen Ansprechzeit ist eine sofortige Reaktion gewährleistet.
So funktioniert es:
- Die Sensoren liefern analoge Signale, die proportional zur gemessenen Größe sind (z.B. Spannung proportional zur Helligkeit).
- Der LM393P vergleicht diese Signale mit einem Referenzwert, der den Schwellenwert für den Alarm definiert.
- Überschreitet das Sensorsignal den Schwellenwert, schaltet der Ausgang des LM393P um und aktiviert den Alarm (z.B. eine Sirene oder eine Benachrichtigung auf Ihrem Smartphone).
Der LM393P ermöglicht nicht nur die Erkennung von Einbrüchen, sondern auch die Überwachung von kritischen Zuständen wie Rauchentwicklung oder Wasseraustritt. So können Sie Ihr Zuhause oder Ihr Büro optimal schützen.
Temperaturregelung: Präzision für optimale Bedingungen
Ob in einem Gewächshaus, einem Kühlraum oder einer Heizungsanlage – eine präzise Temperaturregelung ist oft entscheidend für den Erfolg. Der LM393P ist das ideale Bauteil, um eine solche Regelung zu realisieren. Er vergleicht die aktuelle Temperatur mit dem gewünschten Wert und steuert Heiz- oder Kühlgeräte, um die Temperatur konstant zu halten.
So funktioniert es:
- Ein Temperatursensor (z.B. ein Thermistor oder ein Temperatursensor-IC) liefert ein analoges Signal, das proportional zur Temperatur ist.
- Der LM393P vergleicht dieses Signal mit einem Referenzwert, der die gewünschte Temperatur repräsentiert.
- Je nachdem, ob die aktuelle Temperatur höher oder niedriger als die gewünschte Temperatur ist, schaltet der Ausgang des LM393P um und aktiviert entweder die Heizung oder die Kühlung.
Durch die Verwendung einer Hysterese kann ein schnelles Hin- und Herschalten zwischen Heizung und Kühlung vermieden werden, was zu einer stabileren und energieeffizienteren Regelung führt.
Spannungsüberwachung: Schutz für Ihre wertvollen Geräte
Batterien sind aus unserem Alltag nicht mehr wegzudenken. Ob in Smartphones, Laptops oder Elektroautos – sie versorgen unsere Geräte mit Energie. Eine korrekte Spannungsüberwachung ist entscheidend, um die Lebensdauer der Batterie zu verlängern und Schäden zu vermeiden. Der LM393P kann eingesetzt werden, um die Batteriespannung zu überwachen und bei Über- oder Unterspannung einen Alarm auszulösen oder das Gerät abzuschalten.
So funktioniert es:
- Ein Spannungsteiler reduziert die Batteriespannung auf einen Wert, der innerhalb des Eingangsspannungsbereichs des LM393P liegt.
- Der LM393P vergleicht diese Spannung mit einem Referenzwert, der die untere bzw. obere Spannungsgrenze darstellt.
- Fällt die Batteriespannung unter die untere Grenze oder steigt sie über die obere Grenze, schaltet der Ausgang des LM393P um und löst einen Alarm aus oder schaltet das Gerät ab.
Dies schützt die Batterie vor Tiefentladung oder Überladung, was ihre Lebensdauer deutlich verlängern kann.
Weitere inspirierende Anwendungsbeispiele
- Nullspannungsschalter: Erkennung von Nulldurchgängen in Wechselstromkreisen für präzise Steuerung von Lasten.
- Fensterkomparatoren: Überwachung von Spannungen innerhalb eines bestimmten Bereichs, z.B. zur Qualitätskontrolle in Produktionsprozessen.
- Analog-Digital-Wandler (ADCs): Baustein in komplexeren Messschaltungen zur Umwandlung analoger Signale in digitale Werte.
- Füllstandsmessung: Überwachung des Füllstands von Tanks oder Behältern mit Hilfe von Sensoren und dem LM393P.
- Lichtschranken: Erkennung von Objekten, die einen Lichtstrahl unterbrechen, z.B. in automatischen Türen oder Förderanlagen.
Dies sind nur einige Beispiele für die vielfältigen Einsatzmöglichkeiten des LM393P. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Anwendungen für diesen vielseitigen Komparator!
FAQ: Häufig gestellte Fragen zum LM393P
Sie haben Fragen zum LM393P? Hier finden Sie Antworten auf die häufigsten Fragen unserer Kunden. Wir möchten Ihnen helfen, das Beste aus diesem vielseitigen Komparator herauszuholen.
Was ist der Unterschied zwischen einem Komparator und einem Operationsverstärker?
Obwohl Komparatoren und Operationsverstärker (OPVs) ähnliche Bauteile sind, gibt es wichtige Unterschiede. Ein OPV ist ein universeller Verstärker, der in einer Vielzahl von Schaltungen eingesetzt werden kann. Ein Komparator hingegen ist speziell für den Vergleich von zwei Spannungen konzipiert. Der Ausgang eines Komparators ist typischerweise ein digitales Signal (high oder low), während der Ausgang eines OPVs ein verstärktes analoges Signal ist. Komparatoren sind in der Regel schneller als OPVs und haben optimierte Ausgangsstufen für digitale Logikpegel.
Wie schließe ich den LM393P richtig an?
Der LM393P ist ein 8-Pin-IC. Die Pinbelegung ist wie folgt:
- Ausgang 1
- Eingang – 1
- Eingang + 1
- GND (Masse)
- Ausgang 2
- Eingang – 2
- Eingang + 2
- VCC (Versorgungsspannung)
Achten Sie darauf, die Versorgungsspannung (VCC) und die Masse (GND) korrekt anzuschließen. Die Eingänge (+) und (-) werden für den Spannungsvergleich verwendet. Der Ausgang ist ein Open-Collector-Ausgang, der einen Pull-Up-Widerstand benötigt, um ein High-Signal zu erzeugen.
Welchen Wert sollte ich für den Pull-Up-Widerstand am Ausgang wählen?
Der Wert des Pull-Up-Widerstands hängt von der Versorgungsspannung und dem Strombedarf der nachfolgenden Schaltung ab. Typische Werte liegen zwischen 1 kΩ und 10 kΩ. Ein kleinerer Widerstandswert führt zu einem höheren Stromverbrauch, während ein größerer Widerstandswert die Schaltgeschwindigkeit verringern kann. Wählen Sie einen Wert, der einen ausreichenden Strom liefert, um die nachfolgende Schaltung zuverlässig anzusteuern, ohne den maximal zulässigen Ausgangsstrom des LM393P zu überschreiten.
Wie kann ich eine Hysterese hinzufügen?
Eine Hysterese kann durch eine positive Rückkopplung erreicht werden. Verbinden Sie einen Widerstand von dem Ausgang des Komparators zu dem nicht-invertierenden Eingang (+). Dies erzeugt zwei unterschiedliche Schwellenwerte für das Ein- und Ausschalten des Komparators, wodurch ein schnelles Hin- und Herschalten des Ausgangs verhindert wird. Die Größe der Hysterese hängt vom Wert des Rückkopplungswiderstands und den anderen Widerständen in der Schaltung ab.
Was bedeutet „Open-Collector-Ausgang“?
Ein Open-Collector-Ausgang bedeutet, dass der Ausgang des Komparators ein N-Kanal-MOSFET oder ein Bipolartransistor ist, dessen Kollektor (oder Drain) nicht intern mit der Versorgungsspannung verbunden ist. Um ein High-Signal zu erhalten, muss ein externer Pull-Up-Widerstand zwischen dem Ausgang und der Versorgungsspannung angeschlossen werden. Der Vorteil eines Open-Collector-Ausgangs ist, dass er es ermöglicht, den Ausgangspegel an die Versorgungsspannung der nachfolgenden Schaltung anzupassen und mehrere Komparatoren parallel zu schalten.
Kann ich den LM393P mit einer einzigen Versorgungsspannung betreiben?
Ja, der LM393P kann mit einer einzigen Versorgungsspannung betrieben werden. Achten Sie darauf, dass die Versorgungsspannung innerhalb des zulässigen Bereichs von 2 V bis 36 V liegt. Wenn Sie eine einzige Versorgungsspannung verwenden, muss der Referenzwert für den Vergleich ebenfalls auf diese Spannung bezogen werden.
Wie minimiere ich Störungen und Rauschen in meiner Schaltung?
Störungen und Rauschen können die Leistung des Komparators beeinträchtigen. Hier sind einige Tipps zur Minimierung von Störungen:
- Verwenden Sie Entkopplungskondensatoren (0.1µF Keramikkondensatoren) in der Nähe des Versorgungsspannungsanschlusses.
- Verwenden Sie kurze Verbindungsleitungen und eine gute Masseführung.
- Schirmen Sie empfindliche Signalleitungen ab.
- Führen Sie eine Hysterese ein, um ein schnelles Hin- und Herschalten des Ausgangs zu verhindern.
- Verwenden Sie gefilterte Versorgungsspannungen.
Wo finde ich weitere Informationen und Schaltbeispiele?
Das Datenblatt des LM393P von TEXAS INSTRUMENTS ist eine ausgezeichnete Quelle für detaillierte technische Informationen und Schaltbeispiele. Darüber hinaus finden Sie im Internet zahlreiche Applikationsberichte und Forenbeiträge, die Ihnen bei der Entwicklung Ihrer Schaltungen helfen können.
Wir hoffen, diese FAQ hat Ihre Fragen beantwortet. Wenn Sie weitere Fragen haben, zögern Sie bitte nicht, uns zu kontaktieren. Wir helfen Ihnen gerne weiter!
