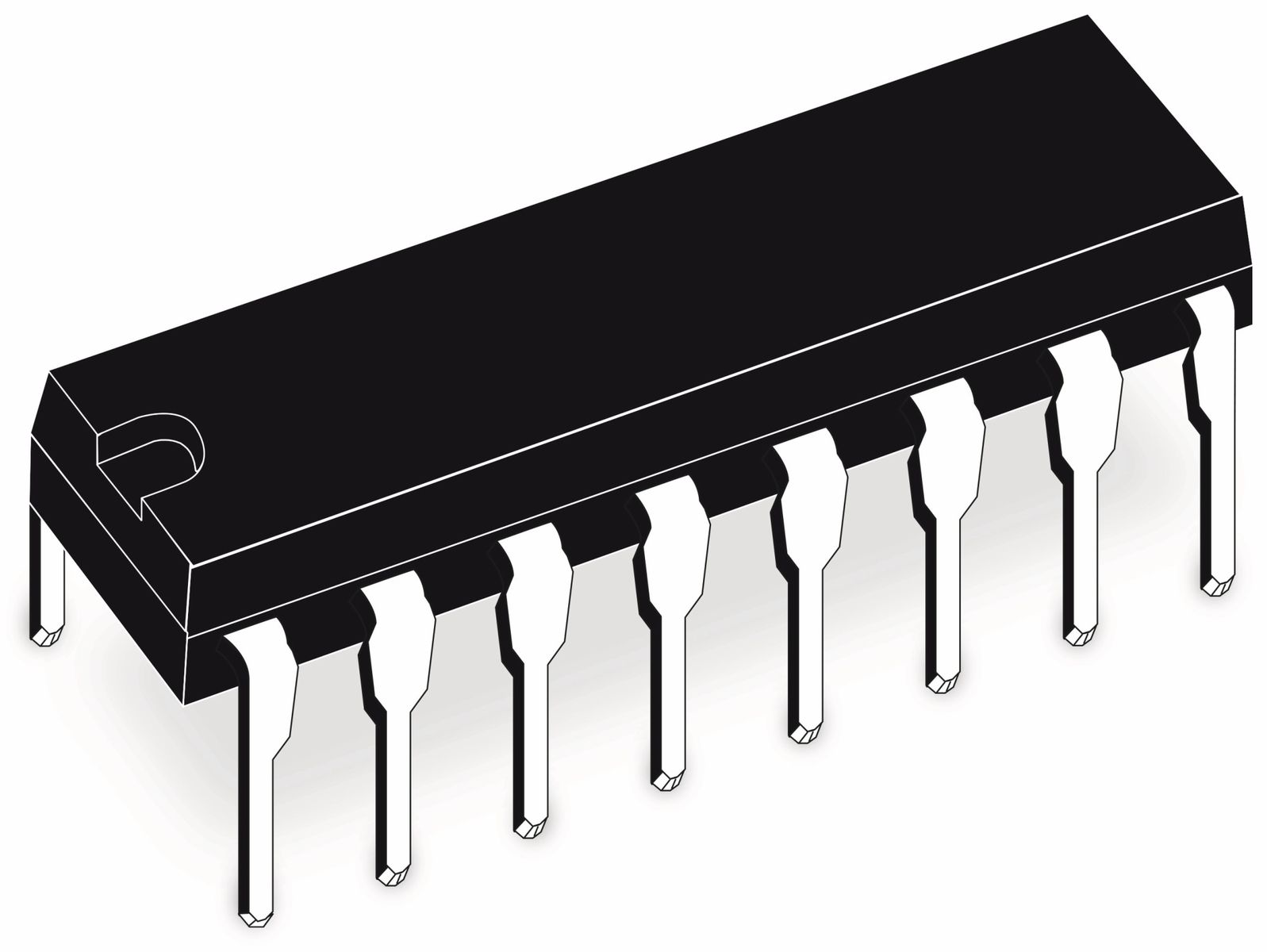

Entdecke die faszinierende Welt der digitalen Anzeige mit dem TEXAS INSTRUMENTS BCD to 7-Segment Decoder/Driver CD4511BE! Dieses kleine, aber leistungsstarke IC ist der Schlüssel, um deine digitalen Träume in leuchtende Realität zu verwandeln. Stell dir vor, du baust deine eigene Digitaluhr, ein beeindruckendes Anzeigefeld für dein nächstes Elektronikprojekt oder eine benutzerdefinierte Steuerung mit klaren, gut lesbaren Zahlen. Mit dem CD4511BE wird das alles zum Kinderspiel.
Warum der CD4511BE dein nächstes Projekt bereichern wird
Der CD4511BE ist mehr als nur ein Chip; er ist ein Tor zu grenzenloser Kreativität und Innovation. Egal, ob du ein erfahrener Elektronikexperte oder ein begeisterter Anfänger bist, dieses IC bietet dir die Möglichkeit, deine Ideen auf einfache und effiziente Weise umzusetzen. Lass uns eintauchen, was diesen Decoder/Driver so besonders macht:
Einfache Ansteuerung: Der CD4511BE nimmt BCD-Code (Binary Coded Decimal) entgegen und wandelt ihn direkt in das passende Signal für eine 7-Segment-Anzeige um. Das bedeutet, du musst dich nicht mit komplexen Logikschaltungen herumschlagen. Schließe einfach die Eingänge an deinen Mikrocontroller oder deine digitale Schaltung an, und der CD4511BE erledigt den Rest.
Hohe Kompatibilität: Dieses IC ist mit einer Vielzahl von 7-Segment-Anzeigen kompatibel, sowohl Common Anode als auch Common Cathode. Das gibt dir die Freiheit, die Anzeige zu wählen, die am besten zu deinem Projekt passt.
Integrierter Latch: Der CD4511BE verfügt über einen integrierten Latch, der es ermöglicht, den aktuellen Wert zu speichern und anzuzeigen, auch wenn sich die Eingangssignale ändern. Das ist besonders nützlich in Anwendungen, in denen die Daten nicht kontinuierlich aktualisiert werden.
Helle und klare Anzeigen: Mit seiner hohen Ausgangsleistung sorgt der CD4511BE für helle und gut lesbare Anzeigen, selbst bei schwierigen Lichtverhältnissen. Deine Zahlen werden immer klar und deutlich sichtbar sein.
Robust und zuverlässig: Der CD4511BE ist ein Produkt von TEXAS INSTRUMENTS, einem weltweit führenden Hersteller von Halbleitern. Das bedeutet, du kannst dich auf seine Qualität und Zuverlässigkeit verlassen. Er wird dich nicht im Stich lassen, egal wie anspruchsvoll dein Projekt ist.
Die technischen Details im Überblick
Für alle, die es genau wissen wollen, hier eine Übersicht der wichtigsten technischen Daten:
- Hersteller: TEXAS INSTRUMENTS
- Funktion: BCD to 7-Segment Decoder/Driver
- Logikfamilie: CD4000
- Versorgungsspannung: 3V bis 18V
- Ausgangsstrom: Bis zu 25mA pro Segment
- Latch-Funktion: Ja, integriert
- Ausgangstyp: Common Cathode
- Betriebstemperaturbereich: -55°C bis +125°C
- Gehäuse: PDIP-16 (Plastic Dual In-Line Package)
Diese Spezifikationen machen den CD4511BE zu einem vielseitigen und leistungsstarken Baustein für eine breite Palette von Anwendungen.
Anwendungsbereiche, die begeistern
Der CD4511BE ist ein echter Alleskönner, wenn es um digitale Anzeigen geht. Hier sind einige inspirierende Beispiele, wie du dieses IC in deinen Projekten einsetzen kannst:
Digitaluhren und Timer: Erwecke die Zeit zum Leben! Baue deine eigene Digitaluhr mit einem klaren und gut lesbaren Display. Der CD4511BE sorgt dafür, dass die Zahlen immer perfekt dargestellt werden. Du kannst auch einen Timer für deine Küche, dein Labor oder deine Werkstatt realisieren.
Zähler und Frequenzmesser: Zähle Ereignisse, messe Frequenzen und zeige die Ergebnisse auf einer 7-Segment-Anzeige an. Der CD4511BE macht es einfach, Daten in Echtzeit zu visualisieren. Ideal für wissenschaftliche Experimente, industrielle Anwendungen oder einfach nur zum Spaß.
Thermometer und Voltmeter: Messe Temperatur oder Spannung und zeige die Werte auf einer digitalen Anzeige an. Der CD4511BE ermöglicht präzise und gut lesbare Ergebnisse. Perfekt für Wetterstationen, Labornetzteile oder Diagnosegeräte.
Spielautomaten und Glücksräder: Bring den Nervenkitzel ins Spiel! Verwende den CD4511BE, um zufällige Zahlen oder Symbole auf einer 7-Segment-Anzeige darzustellen. Das macht deine Spiele noch spannender und interaktiver.
Benutzerdefinierte Anzeigefelder: Lass deiner Kreativität freien Lauf! Baue deine eigenen Anzeigefelder für spezielle Anwendungen. Zeige Informationen über den Status deiner Geräte, die Leistung deiner Maschinen oder die Ergebnisse deiner Experimente an. Der CD4511BE ist dein Werkzeug, um deine Visionen zu verwirklichen.
Lernprojekte für Elektronik-Enthusiasten: Der CD4511BE ist ein hervorragendes Werkzeug, um die Grundlagen der digitalen Elektronik zu erlernen. Experimentiere mit verschiedenen Schaltungen, teste deine eigenen Ideen und entwickle ein tiefes Verständnis für die Funktionsweise von Decodern und Treibern.
So einfach ist die Inbetriebnahme
Keine Angst vor komplexen Schaltungen! Die Inbetriebnahme des CD4511BE ist denkbar einfach. Hier eine kurze Anleitung, die dir den Einstieg erleichtert:
- Beschaffe dir die benötigten Komponenten: Neben dem CD4511BE benötigst du eine 7-Segment-Anzeige (Common Anode oder Common Cathode), Widerstände (ca. 330 Ohm pro Segment), eine Spannungsquelle (3V bis 18V) und natürlich ein Steckbrett und Jumperkabel.
- Verbinde die Spannungsversorgung: Schließe die positive Seite deiner Spannungsquelle an Pin 16 (VCC) des CD4511BE und die negative Seite an Pin 8 (GND).
- Verbinde die 7-Segment-Anzeige: Je nach Typ deiner Anzeige (Common Anode oder Common Cathode) musst du die Pins unterschiedlich verbinden. Bei einer Common Cathode Anzeige verbindest du den gemeinsamen Kathoden-Pin mit GND. Bei einer Common Anode Anzeige verbindest du den gemeinsamen Anoden-Pin mit VCC über einen Vorwiderstand.
- Verbinde die Ausgänge des CD4511BE mit den Segmenten der Anzeige: Verbinde Pin 9 (a) mit Segment a, Pin 10 (b) mit Segment b, Pin 11 (c) mit Segment c, Pin 12 (d) mit Segment d, Pin 13 (e) mit Segment e, Pin 15 (f) mit Segment f und Pin 14 (g) mit Segment g. Verwende für jedes Segment einen Vorwiderstand (ca. 330 Ohm), um den Strom zu begrenzen.
- Verbinde die Eingänge: Verbinde die BCD-Eingänge (Pin 7 (A), Pin 1 (B), Pin 2 (C), Pin 6 (D)) mit deinem Mikrocontroller oder deiner digitalen Schaltung.
- Setze die Steuerungspins: Pin 5 (LE – Latch Enable) steuert den Latch. Wenn LE auf LOW ist, werden die Eingangswerte direkt an die Ausgänge weitergeleitet. Wenn LE auf HIGH ist, wird der aktuelle Wert gespeichert. Pin 4 (BI/RBO – Blanking Input/Ripple Blanking Output) kann verwendet werden, um die Anzeige auszublenden. Wenn BI/RBO auf LOW ist, wird die Anzeige ausgeblendet. Pin 3 (LT – Lamp Test) kann verwendet werden, um alle Segmente der Anzeige einzuschalten. Wenn LT auf LOW ist, werden alle Segmente aktiviert.
- Teste deine Schaltung: Lege verschiedene BCD-Werte an die Eingänge an und beobachte, wie die 7-Segment-Anzeige die entsprechenden Zahlen darstellt.
Mit dieser einfachen Anleitung kannst du im Handumdrehen deine ersten digitalen Anzeigen zum Leben erwecken. Lass dich von der Magie der Elektronik begeistern!
Der CD4511BE: Mehr als nur ein Bauteil
Der CD4511BE ist nicht nur ein elektronisches Bauteil, sondern ein Werkzeug, mit dem du deine Kreativität entfalten und deine technischen Fähigkeiten erweitern kannst. Er ist ein Schlüssel zu einer Welt voller Möglichkeiten, in der du deine eigenen Projekte entwickeln und deine eigenen Ideen verwirklichen kannst.
Stell dir vor, du baust deine eigene Wetterstation, die dir nicht nur die Temperatur, sondern auch die Luftfeuchtigkeit, den Luftdruck und die Windgeschwindigkeit anzeigt. Oder du entwickelst ein intelligentes Bewässerungssystem für deinen Garten, das die Pflanzen automatisch bewässert, wenn sie es brauchen. Oder du baust einen Roboter, der Hindernisse erkennt und selbstständig navigiert.
Mit dem CD4511BE kannst du all diese Projekte und noch viel mehr realisieren. Er ist ein Baustein, der dich inspiriert und dich dazu anregt, neue Dinge auszuprobieren. Er ist ein Partner, der dich bei deinen Projekten unterstützt und dir hilft, deine Ziele zu erreichen.
Also, worauf wartest du noch? Bestelle noch heute deinen TEXAS INSTRUMENTS BCD to 7-Segment Decoder/Driver CD4511BE und tauche ein in die faszinierende Welt der digitalen Anzeigen! Lass dich von den unendlichen Möglichkeiten inspirieren und entwickle deine eigenen Projekte, die die Welt verändern.
FAQ – Häufig gestellte Fragen
Was ist der Unterschied zwischen Common Anode und Common Cathode 7-Segment-Anzeigen?
Der Hauptunterschied liegt in der Art, wie die Leuchtdioden (LEDs) innerhalb der Anzeige verbunden sind. Bei einer Common Anode Anzeige sind die Anoden aller LEDs miteinander verbunden und an eine gemeinsame positive Spannung (VCC) angeschlossen. Um ein Segment zu aktivieren, muss der entsprechende Kathoden-Pin auf LOW (GND) gezogen werden. Bei einer Common Cathode Anzeige sind die Kathoden aller LEDs miteinander verbunden und an eine gemeinsame negative Spannung (GND) angeschlossen. Um ein Segment zu aktivieren, muss der entsprechende Anoden-Pin auf HIGH (VCC) gezogen werden.
Der CD4511BE ist speziell für Common Cathode Anzeigen ausgelegt. Wenn du eine Common Anode Anzeige verwenden möchtest, benötigst du zusätzliche Logik oder einen anderen Decoder/Driver.
Wie berechne ich den richtigen Vorwiderstand für die 7-Segment-Anzeige?
Der Vorwiderstand dient dazu, den Strom durch die LEDs der 7-Segment-Anzeige zu begrenzen und Schäden zu vermeiden. Der Wert des Widerstands hängt von der Vorwärtsspannung (Vf) und dem Vorwärtsstrom (If) der LEDs sowie von der Versorgungsspannung (VCC) ab. Du kannst den Widerstand mit folgender Formel berechnen:
R = (VCC – Vf) / If
Die typische Vorwärtsspannung und der Vorwärtsstrom der LEDs findest du im Datenblatt der 7-Segment-Anzeige. Wenn du beispielsweise eine 7-Segment-Anzeige mit Vf = 2V und If = 10mA verwendest und deine Versorgungsspannung 5V beträgt, ergibt sich folgender Widerstand:
R = (5V – 2V) / 0.01A = 300 Ohm
Ein Widerstand von 330 Ohm ist in diesem Fall eine gute Wahl.
Kann ich den CD4511BE mit einem Mikrocontroller wie Arduino verwenden?
Ja, absolut! Der CD4511BE ist perfekt geeignet für die Verwendung mit Mikrocontrollern wie Arduino. Du kannst die BCD-Eingänge des CD4511BE mit den digitalen Ausgängen des Arduino verbinden und so die 7-Segment-Anzeige steuern. Der Arduino kann die BCD-Werte erzeugen, die der CD4511BE dann in die entsprechenden Segmente umwandelt.
Es gibt viele Tutorials und Beispiele online, die dir zeigen, wie du den CD4511BE mit einem Arduino verbinden und programmieren kannst. Dies ist ein großartiges Projekt, um die Grundlagen der Mikrocontroller-Programmierung und der digitalen Elektronik zu erlernen.
Was bedeuten die Pins LE, BI/RBO und LT?
Die Pins LE, BI/RBO und LT sind Steuerungspins des CD4511BE, die verschiedene Funktionen ermöglichen:
- LE (Latch Enable): Dieser Pin steuert den integrierten Latch. Wenn LE auf LOW ist, werden die Eingangswerte direkt an die Ausgänge weitergeleitet. Wenn LE auf HIGH ist, wird der aktuelle Wert gespeichert und die Anzeige bleibt konstant, auch wenn sich die Eingangssignale ändern. Dies ist nützlich, wenn du die Anzeige nur gelegentlich aktualisieren möchtest.
- BI/RBO (Blanking Input/Ripple Blanking Output): Dieser Pin hat zwei Funktionen. Wenn BI/RBO auf LOW ist, wird die Anzeige ausgeblendet, unabhängig von den Eingangswerten. Dies ist nützlich, um die Anzeige in bestimmten Situationen zu deaktivieren, z. B. um Strom zu sparen. In komplexeren Schaltungen kann dieser Pin auch als Ripple Blanking Output verwendet werden, um führende Nullen in mehrstelligen Anzeigen auszublenden.
- LT (Lamp Test): Wenn LT auf LOW ist, werden alle Segmente der Anzeige eingeschaltet. Dies ist nützlich, um zu überprüfen, ob alle Segmente der Anzeige funktionieren. Im normalen Betrieb sollte LT auf HIGH gehalten werden.
Kann ich mehrere CD4511BE verwenden, um mehrstellige Zahlen anzuzeigen?
Ja, du kannst mehrere CD4511BE verwenden, um mehrstellige Zahlen anzuzeigen. Du benötigst für jede Stelle eine eigene 7-Segment-Anzeige und einen eigenen CD4511BE. Die BCD-Eingänge der einzelnen CD4511BE werden mit den entsprechenden Ausgängen deines Mikrocontrollers oder deiner digitalen Schaltung verbunden.
Um die Anzeigen multiplex zu betreiben, kannst du die LE-Pins der einzelnen CD4511BE an separate digitale Ausgänge deines Mikrocontrollers anschließen. Du aktivierst dann jeweils nur einen CD4511BE für kurze Zeit und zeigst die entsprechende Ziffer an. Durch schnelles Umschalten zwischen den einzelnen Stellen entsteht der Eindruck, dass alle Ziffern gleichzeitig angezeigt werden. Dies spart Energie und reduziert die Anzahl der benötigten Pins.
Was passiert, wenn ich eine ungültige BCD-Zahl an den CD4511BE anlege (z.B. 1010)?
Der CD4511BE ist für die Anzeige von BCD-Zahlen im Bereich von 0 bis 9 (0000 bis 1001) ausgelegt. Wenn du eine ungültige BCD-Zahl anlegst (z. B. 1010, 1011, 1100, 1101, 1110 oder 1111), wird der CD4511BE ein undefiniertes Muster auf der 7-Segment-Anzeige anzeigen. Dieses Muster ist nicht spezifiziert und kann von Chip zu Chip variieren. Es ist daher wichtig, sicherzustellen, dass nur gültige BCD-Zahlen an den CD4511BE angelegt werden.
Gibt es Alternativen zum CD4511BE?
Ja, es gibt verschiedene Alternativen zum CD4511BE, abhängig von deinen Anforderungen:
- CD4543B: Dieser Decoder/Driver ist für LCD-Anzeigen ausgelegt und verfügt über zusätzliche Funktionen wie die Möglichkeit, negative Zahlen darzustellen.
- 74HC4511: Dies ist eine schnellere Version des CD4511BE mit ähnlichen Funktionen.
- MAX7219: Dies ist ein serieller 7-Segment-Anzeigetreiber, der es ermöglicht, mehrere Anzeigen über eine serielle Schnittstelle (SPI) anzusteuern.
- HT16K33: Dies ist ein weiterer 7-Segment-Anzeigetreiber mit einer I2C-Schnittstelle, der die Ansteuerung von Anzeigen vereinfacht.
Die Wahl der richtigen Alternative hängt von deinen spezifischen Anforderungen ab, wie z. B. der Art der Anzeige, der Anzahl der benötigten Stellen und der verfügbaren Schnittstellen.
