Entdecke die grenzenlosen Möglichkeiten präziser Zeitsteuerung mit dem TEXAS INSTRUMENTS Digital Timer Progr CD4541BE – dem Herzstück intelligenter Elektronikprojekte! Dieser vielseitige und zuverlässige programmierbare Timer-Baustein eröffnet dir eine Welt, in der Timing nicht dem Zufall überlassen wird, sondern deiner kreativen Vision folgt. Egal, ob du ein erfahrener Ingenieur, ein ambitionierter Bastler oder ein neugieriger Student bist, der CD4541BE wird deine Projekte auf ein neues Level heben. Lass dich inspirieren und erschaffe innovative Lösungen, die begeistern!
Der TEXAS INSTRUMENTS CD4541BE: Dein Schlüssel zur perfekten Zeitsteuerung
Der CD4541BE ist mehr als nur ein Timer-IC; er ist ein programmierbarer Oszillator und Teiler, der dir die volle Kontrolle über Zeitintervalle gibt. Mit seiner präzisen Taktfrequenz und den flexiblen Teilungsverhältnissen kannst du mühelos komplexe Steuerungsprozesse realisieren. Stell dir vor, du entwickelst eine intelligente Bewässerungsanlage, die sich automatisch an die Wetterbedingungen anpasst, oder eine ausgeklügelte Lichtsteuerung, die das Ambiente deines Zuhauses perfektioniert. Der CD4541BE macht es möglich!
Dieser CMOS-Timer bietet dir eine breite Palette an Anwendungsmöglichkeiten, von einfachen Blinkschaltungen bis hin zu anspruchsvollen Sequenzsteuerungen. Dank seiner hohen Stabilität und geringen Stromaufnahme ist er ideal für batteriebetriebene Geräte und Anwendungen, bei denen es auf Energieeffizienz ankommt. Der CD4541BE ist dein zuverlässiger Partner, wenn es darum geht, Zeit präzise zu messen, zu steuern und zu synchronisieren.
Technische Highlights, die überzeugen
Der CD4541BE besticht durch seine beeindruckenden technischen Daten:
- Programmierbarer Oszillator und Teiler: Erzeuge präzise Taktfrequenzen und teile sie nach Bedarf herunter.
- Breiter Spannungsbereich: Funktioniert zuverlässig mit Spannungen von 3V bis 15V.
- Geringe Stromaufnahme: Ideal für batteriebetriebene Anwendungen.
- Hohe Stabilität: Garantiert präzise Timing-Ergebnisse.
- CMOS-Technologie: Bietet eine hohe Störfestigkeit und Zuverlässigkeit.

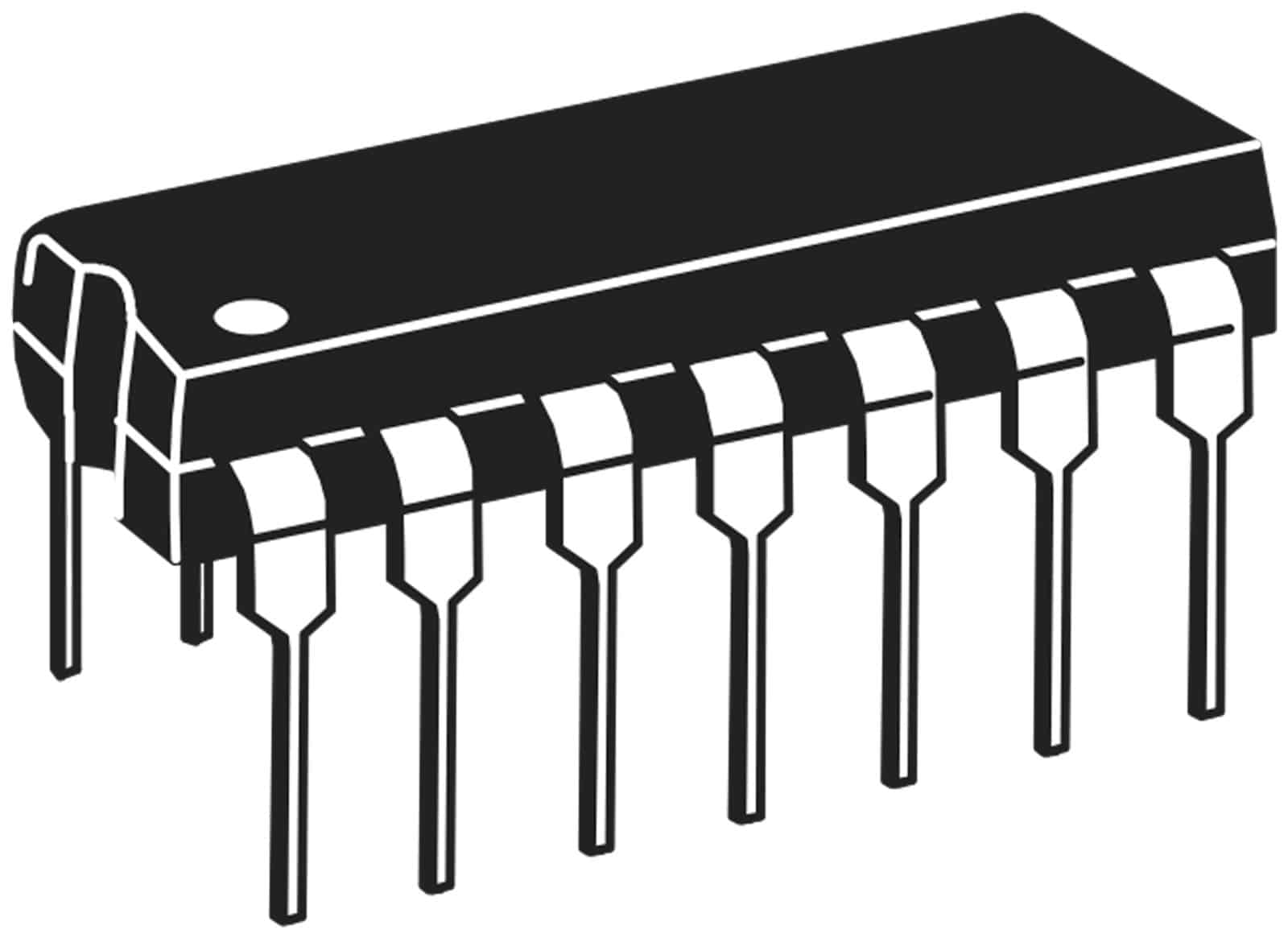

- 16-Pin DIP Gehäuse: Einfache Integration in bestehende Schaltungen.
Diese Eigenschaften machen den CD4541BE zu einem unverzichtbaren Baustein für alle, die Wert auf Präzision, Flexibilität und Zuverlässigkeit legen.
Anwendungsbereiche, die begeistern
Die Vielseitigkeit des CD4541BE kennt kaum Grenzen. Hier sind einige inspirierende Beispiele, wie du diesen Timer-Baustein in deinen Projekten einsetzen kannst:
- Zeitschaltungen: Realisiere präzise Zeitschaltungen für Alarmanlagen, Bewässerungsanlagen oder Beleuchtungssysteme.
- Frequenzteiler: Erzeuge unterschiedliche Frequenzen für komplexe Steuerungsprozesse.
- Impulsgeneratoren: Generiere präzise Impulse für die Ansteuerung von Motoren, Relais oder anderen Aktoren.
- Sequenzsteuerungen: Entwickle komplexe Sequenzsteuerungen für industrielle Anwendungen oder Modellbauprojekte.
- Batteriebetriebene Geräte: Profitiere von der geringen Stromaufnahme für energieeffiziente Anwendungen.
Lass deiner Fantasie freien Lauf und entdecke die unzähligen Möglichkeiten, die der CD4541BE dir bietet!
Technische Details im Überblick
Um dir einen detaillierten Einblick in die technischen Spezifikationen des CD4541BE zu geben, haben wir die wichtigsten Informationen in einer übersichtlichen Tabelle zusammengefasst:
| Eigenschaft | Wert |
|---|---|
| Versorgungsspannung (VDD) | 3V bis 15V |
| Ruhestrom (IDD) | Typisch 1µA @ 5V |
| Oszillatorfrequenz | Bis zu 10 MHz (abhängig von externen Bauteilen) |
| Teilungsverhältnisse | 28, 210, 213 oder 216 (programmierbar) |
| Ausgangsstrom (IOL) | 2.5mA @ VDD = 5V |
| Betriebstemperaturbereich | -55°C bis +125°C |
| Gehäuse | 16-Pin DIP |
Diese Spezifikationen zeigen, dass der CD4541BE ein äußerst robuster und vielseitiger Timer-Baustein ist, der auch unter anspruchsvollen Bedingungen zuverlässig funktioniert.
Der CD4541BE im Vergleich: Warum er die richtige Wahl ist
Auf dem Markt gibt es eine Vielzahl von Timer-ICs, aber der CD4541BE zeichnet sich durch seine einzigartige Kombination aus Präzision, Flexibilität und Energieeffizienz aus. Im Vergleich zu einfachen 555-Timer-ICs bietet der CD4541BE eine deutlich höhere Genauigkeit und Programmierbarkeit. Im Vergleich zu komplexen Mikrocontrollern ist er einfacher zu implementieren und benötigt weniger Peripheriebauteile. Er ist die ideale Wahl, wenn du eine präzise Zeitsteuerung benötigst, ohne aufwendige Programmierkenntnisse zu benötigen.
Ein weiterer Vorteil des CD4541BE ist seine breite Verfügbarkeit und sein attraktiver Preis. Du erhältst einen hochwertigen Timer-Baustein zu einem unschlagbaren Preis-Leistungs-Verhältnis.
So integrierst du den CD4541BE in deine Projekte
Die Integration des CD4541BE in deine Schaltungen ist denkbar einfach. Hier sind die grundlegenden Schritte:
- Wähle die passenden externen Bauteile: Bestimme die Widerstands- und Kondensatorwerte für den Oszillator entsprechend deiner gewünschten Frequenz.
- Verbinde die Stromversorgung: Schließe VDD (Pin 16) an deine positive Spannungsquelle und VSS (Pin 8) an Masse an.
- Konfiguriere die Teilungsverhältnisse: Stelle die gewünschten Teilungsverhältnisse mit den Eingängen A (Pin 9) und B (Pin 10) ein.
- Verbinde den Ausgang: Nutze den Ausgang Q (Pin 7) für die Ansteuerung deiner Last.
- Optional: Nutze den Reset-Eingang (Pin 6), um den Timer zurückzusetzen.
Mit wenigen Handgriffen ist der CD4541BE in deine Schaltung integriert und bereit für den Einsatz. Im Internet findest du zahlreiche Schaltpläne und Tutorials, die dir den Einstieg erleichtern.
Wichtige Tipps und Tricks für den erfolgreichen Einsatz
Damit deine Projekte mit dem CD4541BE optimal funktionieren, haben wir einige wertvolle Tipps und Tricks für dich zusammengestellt:
- Verwende hochwertige Bauteile: Die Qualität der externen Widerstände und Kondensatoren beeinflusst die Genauigkeit der Taktfrequenz.
- Entkopple die Stromversorgung: Verwende einen Keramikkondensator (z.B. 100nF) in der Nähe des ICs, um Störungen zu reduzieren.
- Achte auf die richtige Beschaltung: Überprüfe die Pinbelegung sorgfältig, um Beschädigungen des ICs zu vermeiden.
- Nutze ein Oszilloskop zur Überprüfung: Überprüfe die Taktfrequenz und das Ausgangssignal mit einem Oszilloskop, um Fehler zu erkennen.
- Experimentiere mit verschiedenen Werten: Finde die optimalen Werte für deine Anwendung durch Experimentieren und Messen.
Mit diesen Tipps und Tricks wirst du im Handumdrehen zum Profi im Umgang mit dem CD4541BE!
FAQ – Häufig gestellte Fragen zum CD4541BE
Wie berechne ich die Widerstands- und Kondensatorwerte für den Oszillator?
Die Oszillatorfrequenz des CD4541BE hängt von den externen Widerständen (R1 und R2) und dem Kondensator (C) ab. Eine gängige Formel zur Berechnung der Frequenz lautet:
f ≈ 1 / (2.3 * R1 * C)
Dabei ist R1 der Widerstand zwischen Pin 12 und Pin 11, R2 der Widerstand zwischen Pin 11 und Masse und C der Kondensator zwischen Pin 11 und Masse. Es ist wichtig zu beachten, dass diese Formel eine Näherung ist und die tatsächliche Frequenz je nach Bauteiltoleranzen und anderen Faktoren abweichen kann. Experimentiere und messe die Frequenz mit einem Oszilloskop, um die optimalen Werte für deine Anwendung zu finden.
Kann ich den CD4541BE mit einer anderen Spannung als 5V betreiben?
Ja, der CD4541BE kann mit einer Versorgungsspannung von 3V bis 15V betrieben werden. Beachte jedoch, dass die elektrischen Eigenschaften des ICs (z.B. die Ausgangsstromstärke) von der Versorgungsspannung abhängen. Stelle sicher, dass die gewählte Spannung innerhalb der zulässigen Grenzen liegt und die Anforderungen deiner Anwendung erfüllt.
Wie programmiere ich die Teilungsverhältnisse des CD4541BE?
Die Teilungsverhältnisse des CD4541BE werden über die Eingänge A (Pin 9) und B (Pin 10) gesteuert. Die folgende Tabelle zeigt die möglichen Kombinationen und die entsprechenden Teilungsverhältnisse:
| A (Pin 9) | B (Pin 10) | Teilungsverhältnis |
|---|---|---|
| Low | Low | 28 = 256 |
| High | Low | 210 = 1024 |
| Low | High | 213 = 8192 |
| High | High | 216 = 65536 |
Indem du die Eingänge A und B entsprechend beschaltest, kannst du das gewünschte Teilungsverhältnis auswählen.
Was bedeutet der Reset-Eingang (Pin 6)?
Der Reset-Eingang (Pin 6) dient dazu, den Timer zurückzusetzen. Wenn der Reset-Eingang auf High-Pegel gesetzt wird, wird der Zähler im CD4541BE zurückgesetzt und der Ausgang Q (Pin 7) geht auf Low-Pegel. Der Timer startet erst dann wieder, wenn der Reset-Eingang auf Low-Pegel zurückkehrt. Der Reset-Eingang ist nützlich, um den Timer zu synchronisieren oder in einen definierten Ausgangszustand zu versetzen.
Wie kann ich die Genauigkeit des Timers verbessern?
Die Genauigkeit des Timers kann durch verschiedene Maßnahmen verbessert werden:
- Verwende hochwertige Bauteile: Die Toleranzen der Widerstände und Kondensatoren beeinflussen die Genauigkeit der Taktfrequenz. Verwende Bauteile mit geringen Toleranzen (z.B. 1% Widerstände und 5% Kondensatoren).
- Stabilisiere die Versorgungsspannung: Schwankungen in der Versorgungsspannung können die Taktfrequenz beeinflussen. Verwende eine stabile Spannungsquelle oder einen Spannungsregler, um die Versorgungsspannung zu stabilisieren.
- Temperaturkompensation: Die Taktfrequenz kann sich mit der Temperatur ändern. Verwende temperaturstabile Bauteile oder kompensiere die Temperaturdrift durch eine geeignete Schaltung.
- Kalibriere den Timer: Messe die Taktfrequenz mit einem präzisen Frequenzzähler und passe die Widerstands- und Kondensatorwerte an, um die gewünschte Frequenz zu erreichen.
Durch diese Maßnahmen kannst du die Genauigkeit des Timers deutlich verbessern und zuverlässige Timing-Ergebnisse erzielen.
