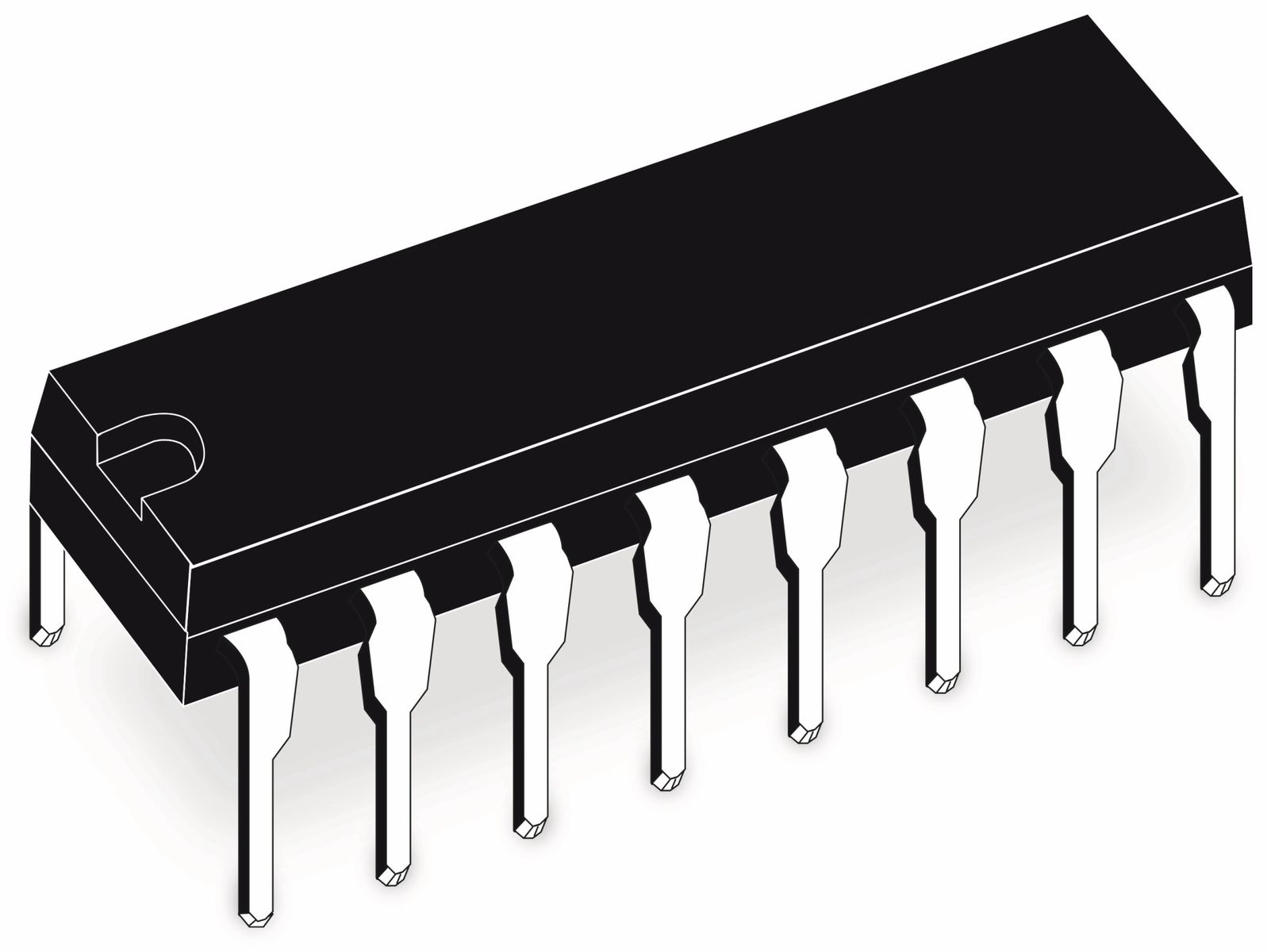

TEXAS INSTRUMENTS Dual Monostable Multivibrator CD14538BE: Präzision für Ihre Schaltungsdesigns
Der TEXAS INSTRUMENTS Dual Monostable Multivibrator CD14538BE ist eine hochentwickelte integrierte Schaltung, die für präzise Timing-Anwendungen in elektronischen Systemen unerlässlich ist. Ob Sie komplexe Logikschaltungen entwerfen, Signalgeneratoren erstellen oder Zeitverzögerungen exakt steuern möchten, dieser Dual Monostable bietet Ihnen die Zuverlässigkeit und Flexibilität, die Sie benötigen. Er richtet sich an erfahrene Elektronikentwickler, Hobbyisten mit fortgeschrittenen Kenntnissen und Ingenieure, die auf der Suche nach einer robusten und vielseitigen Timing-Lösung sind.
Maximale Präzision und Vielseitigkeit für Ihre Projekte
Mit dem CD14538BE erhalten Sie zwei unabhängige Monostable Multivibratoren in einem einzigen Gehäuse, was Ihnen eine hohe Funktionalität auf kleinem Raum ermöglicht. Diese Schaltung ist konzipiert, um präzise Impulse mit einer definierten Dauer zu erzeugen, die durch externe Widerstände und Kondensatoren exakt eingestellt werden kann. Dies macht sie zu einer idealen Komponente für eine breite Palette von Anwendungen, von der Steuerung von Schrittmotoren bis hin zur Erzeugung von Taktpulsen für digitale Systeme.
Herausragende Leistungsmerkmale des CD14538BE
- Zwei unabhängige Monostable Multivibratoren: Bietet maximale Flexibilität für Ihre Schaltungsdesigns durch die Möglichkeit, zwei separate Zeitfunktionen parallel oder seriell zu realisieren.
- Hohe Präzision und Stabilität: Erzeugt zuverlässige und stabile Ausgangsimpulse, deren Dauer präzise über externe passive Komponenten eingestellt werden kann.
- Breiter Betriebsspannungsbereich: Funktioniert zuverlässig über einen weiten Spannungsbereich, was Ihnen eine flexible Integration in verschiedene Stromversorgungsarchitekturen ermöglicht.
- CMOS-Technologie: Profitieren Sie von den Vorteilen der CMOS-Technologie wie geringem Stromverbrauch und hoher Immunität gegenüber elektrischem Rauschen.
- Industriestandard-Gehäuse: Das DIP-16 Gehäuse erleichtert die Handhabung und Integration in Prototypen und Serienfertigungen.
- Vielseitige Trigger-Optionen: Unterstützt sowohl steigende als auch fallende Flanken am Trigger-Eingang, was Ihnen erweiterte Steuerungsmöglichkeiten bietet.
Technische Spezifikationen im Detail
| Kategorie | Eigenschaft | Details |
|---|---|---|
| Chip-Typ | Dual Monostable Multivibrator | Integrierte Schaltung zur Erzeugung von synchronisierten Impulsen mit definierter Pulsbreite. |
| Hersteller | Texas Instruments | Ein weltweit führender Anbieter von Halbleiterlösungen, bekannt für Qualität und Zuverlässigkeit. |
| Technologie | CMOS | Hohe Energieeffizienz, geringer Ruhestrom und exzellente Störfestigkeit. |
| Anzahl der Monostables | 2 | Ermöglicht die Steuerung zweier unabhängiger Zeitfunktionen oder die Realisierung komplexerer Zeitabläufe. |
| Trigger-Funktion | Flankengesteuert (positiv und negativ) | Flexibilität bei der Auslösung der Impulsgenerierung, basierend auf dem Signalverlauf. |
| Pulsdauer-Einstellung | Extern über R-C-Netzwerk | Ermöglicht eine präzise und variable Anpassung der Impulslänge an spezifische Anforderungen. |
| Betriebsspannung (Vcc) | 3V bis 18V | Breiter Einsatzbereich, kompatibel mit vielen gängigen Spannungsversorgungen. |
| Ausgangsstrom (Sink/Source) | Typ. 0.5mA bei Vcc=5V | Ausreichend für die Ansteuerung vieler gängiger Logikschaltungen und kleinerer Lasten. |
| Betriebstemperatur | -55°C bis +125°C | Geeignet für anspruchsvolle Umgebungsbedingungen, sowohl bei niedrigen als auch bei hohen Temperaturen. |
| Gehäuse | DIP-16 (Dual In-line Package) | Standardisiertes Gehäuseformat für einfache Montage auf Steckplatinen und Leiterplatten. |
| Anwendungsgebiete | Timing, Pulsgenerierung, Verzögerungsschaltungen, Signalaufbereitung, Schrittmotorsteuerung, digitale Logik | Universell einsetzbar in vielen Bereichen der digitalen und analogen Elektronik. |
Tiefergehende Einblicke in die Funktionsweise
Der TEXAS INSTRUMENTS CD14538BE operiert auf dem Prinzip des Monostable Multivibrators. Wenn ein Trigger-Impuls am entsprechenden Eingang erkannt wird, wechselt der Ausgang von seinem stabilen Zustand in einen instabilen Zustand. In diesem instabilen Zustand verbleibt der Ausgang für eine exakt definierte Zeitdauer, die durch die Wahl eines externen Widerstandswertes (R) und eines Kondensatorwertes (C) bestimmt wird. Die Formel für diese Zeitdauer (t) ist üblicherweise t = k R C, wobei ‚k‘ ein spezifischer Faktor des ICs ist. Nach Ablauf dieser Zeit kehrt der Ausgang automatisch in seinen stabilen Ruhezustand zurück. Dies ermöglicht es Ihnen, präzise Zeitintervalle zu generieren oder Signale zu verzögern, was in vielen elektronischen Systemen von fundamentaler Bedeutung ist. Die Möglichkeit, zwei solche Monostable Multivibratoren zu nutzen, eröffnet zusätzlich die Chance, komplexere Signalformen zu erzeugen oder zwei zeitlich getrennte Aktionen in Ihrem System zu initiieren.
Praktische Einsatzmöglichkeiten und Anwendungsbeispiele
Die Vielseitigkeit des CD14538BE macht ihn zu einem unverzichtbaren Baustein für eine Vielzahl von Projekten und Anwendungen. Stellen Sie sich vor, Sie möchten in Ihrem Projekt eine LED für eine exakt definierte Zeit blinken lassen. Mit dem CD14538BE und wenigen zusätzlichen Komponenten ist dies problemlos realisierbar. Ebenso eignet er sich hervorragend zur Erzeugung von Impulsfolgen für die Ansteuerung von Schrittmotoren, wo präzise Zeitschritte für die korrekte Bewegung essentiell sind. In der digitalen Signalverarbeitung kann er verwendet werden, um digitale Signale zu entprellen oder um kurze Impulse zu erzeugen, die dann von anderen Logikgattern weiterverarbeitet werden. Auch für die Realisierung von Verzögerungsschaltungen, die in vielen komplexen Systemen benötigt werden, ist der CD14538BE eine ausgezeichnete Wahl. Die beiden unabhängigen Kanäle ermöglichen es Ihnen beispielsweise, eine Startsequenz zu implementieren, bei der nach einem ersten Impuls nach einer definierten Verzögerung ein zweiter Impuls ausgelöst wird.
Vorteile der CMOS-Technologie
- Geringer Stromverbrauch: Selbst im aktiven Zustand verbraucht die CMOS-Technologie nur sehr wenig Energie, was sie ideal für batteriebetriebene Geräte macht.
- Hohe Störfestigkeit: CMOS-Schaltungen sind weniger anfällig für elektrische Störungen und Rauschen, was zu einer stabileren und zuverlässigeren Funktion führt.
- Großer Spannungsbereich: Ermöglicht den Betrieb mit verschiedenen Spannungsquellen ohne signifikanten Leistungsverlust.
- Breite Verfügbarkeit und Kosteneffizienz: CMOS-Technologie ist weit verbreitet und bietet ein hervorragendes Preis-Leistungs-Verhältnis.
FAQ – Häufig gestellte Fragen zu TEXAS INSTRUMENTS Dual Monostable Multivibr CD14538BE
Wie wird die Pulsdauer des CD14538BE eingestellt?
Die Pulsdauer wird durch externe passive Komponenten bestimmt: einen Widerstand (R) und einen Kondensator (C). Diese bilden ein RC-Glied, dessen Lade-/Entladezeit die Dauer des Ausgangsimpulses festlegt. Die genaue Formel zur Berechnung der Pulsdauer lautet typischerweise t = k R C, wobei k ein konstanter Wert ist, der vom spezifischen Chip abhängt und in den technischen Datenblättern zu finden ist.
Kann der CD14538BE mit einer Vielzahl von Spannungen betrieben werden?
Ja, der CD14538BE ist für einen breiten Betriebsspannungsbereich von 3 Volt bis 18 Volt ausgelegt. Diese Flexibilität ermöglicht es Ihnen, die Schaltung in vielen verschiedenen elektronischen Systemen und mit unterschiedlichen Stromversorgungen zu integrieren.
Welche Arten von Triggern werden vom CD14538BE unterstützt?
Der CD14538BE unterstützt sowohl Trigger-Impulse auf der steigenden Flanke als auch auf der fallenden Flanke des Eingangssignals. Dies bietet Ihnen eine hohe Flexibilität bei der Ansteuerung und Synchronisation der Impulsgenerierung.
Ist der CD14538BE für den Einsatz in rauen Umgebungen geeignet?
Ja, die Schaltung ist für einen erweiterten Betriebstemperaturbereich von -55°C bis +125°C spezifiziert. Dies macht sie für Anwendungen geeignet, die eine hohe Zuverlässigkeit unter extremen Temperaturbedingungen erfordern.
Wie viele unabhängige Impulsgeneratoren sind im CD14538BE enthalten?
Der CD14538BE ist ein Dual Monostable Multivibrator, was bedeutet, dass er zwei vollständig unabhängige Monostable Multivibrator-Schaltungen in einem einzigen Gehäuse vereint. Jeder dieser Monostable kann unabhängig voneinander getriggert und konfiguriert werden.
Welche Vorteile bietet die CMOS-Technologie dieses Bauteils?
Die Verwendung von CMOS-Technologie bietet mehrere Vorteile: geringer Stromverbrauch, hohe Immunität gegenüber Störungen und Rauschen, sowie die Fähigkeit, mit einer breiten Palette von Betriebsspannungen zu arbeiten. Dies macht die Schaltung energieeffizient und zuverlässig.
In welchen Arten von Projekten kann der CD14538BE typischerweise eingesetzt werden?
Der CD14538BE ist ideal für Anwendungen, die präzises Timing erfordern. Dazu gehören die Erzeugung von Impulsen für die Steuerung von Motoren, das Erstellen von Verzögerungsschaltungen, die Signalaufbereitung in digitalen Systemen, die Implementierung von Zeitgebern oder das Erzeugen von Taktpulsen für komplexere Schaltungen.
