Entdecke die Welt der präzisen Signalverarbeitung mit dem TEXAS INSTRUMENTS Hex Invert Buffer D4049UBE. Dieses hochwertige Bauteil ist das Herzstück für all jene, die Wert auf zuverlässige Invertierung und Verstärkung von Signalen in ihren elektronischen Projekten legen. Ob für ambitionierte Hobbybastler, erfahrene Ingenieure oder zukunftsorientierte Unternehmen – der D4049UBE bietet eine Performance, die begeistert und inspiriert.
Warum der TEXAS INSTRUMENTS D4049UBE Dein nächstes Elektronik-Highlight ist
In der schnelllebigen Welt der Elektronik kommt es auf jedes Detail an. Der TEXAS INSTRUMENTS Hex Invert Buffer D4049UBE ist mehr als nur ein Bauteil – er ist ein Versprechen für Stabilität, Präzision und Innovation. Stell dir vor, du arbeitest an einem komplexen Projekt, bei dem jedes Signal perfekt invertiert und verstärkt werden muss. Genau hier kommt der D4049UBE ins Spiel. Er bietet nicht nur eine zuverlässige Leistung, sondern auch die Gewissheit, dass deine Schaltung optimal funktioniert. Erlebe, wie dieses kleine, aber feine Bauteil deine Projekte auf ein neues Level hebt und dir die Freiheit gibt, deine kreativen Visionen Wirklichkeit werden zu lassen.
Der D4049UBE ist nicht einfach nur ein Bauteil, er ist ein Schlüssel zur Perfektion. Er ermöglicht es dir, deine elektronischen Schaltungen mit höchster Präzision zu steuern und zu optimieren. Seine robuste Bauweise und die hohe Zuverlässigkeit machen ihn zum idealen Partner für anspruchsvolle Anwendungen. Egal, ob du eine einfache Schaltung verbessern oder ein komplexes System entwickeln möchtest, der D4049UBE bietet dir die Leistung und Flexibilität, die du benötigst.
Darüber hinaus ist der D4049UBE ein Symbol für Innovation. TEXAS INSTRUMENTS steht seit Jahrzehnten für bahnbrechende Technologien und höchste Qualitätsstandards. Mit dem D4049UBE profitierst du von dieser Erfahrung und Expertise. Du erhältst ein Produkt, das nicht nur heute, sondern auch in Zukunft höchsten Ansprüchen genügt. Lass dich von der Leistungsfähigkeit und Vielseitigkeit des D4049UBE inspirieren und entdecke neue Möglichkeiten für deine elektronischen Projekte.
Technische Details, die überzeugen
Der TEXAS INSTRUMENTS D4049UBE ist ein Hex Invert Buffer, der sechs unabhängige Inverter-Gatter in einem einzigen Chip vereint. Diese Inverter sind so konzipiert, dass sie ein Eingangssignal nehmen und es invertieren, d.h. ein hohes Eingangssignal wird in ein niedriges Ausgangssignal umgewandelt und umgekehrt. Diese Funktion ist essentiell in vielen digitalen Schaltungen, um logische Operationen durchzuführen, Signale zu verstärken oder anzupassen.
- Anzahl der Inverter: 6
- Versorgungsspannung: 3V bis 15V (typisch)
- Betriebstemperaturbereich: -55°C bis +125°C

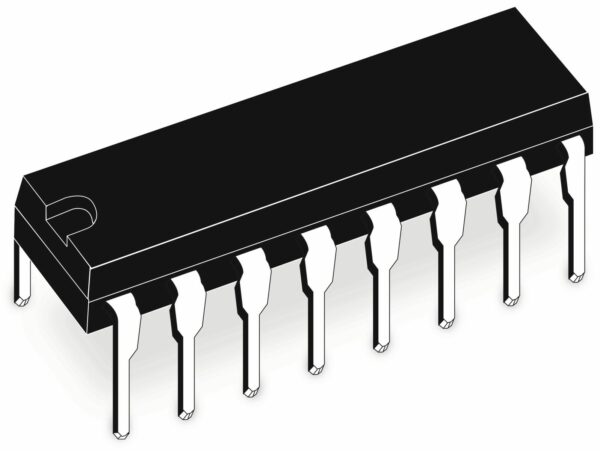

- Gehäuseform: DIP-16 (Dual In-Line Package)
- Eingangsimpedanz: Hochohmig
- Ausgangsstrom: Bis zu 6mA pro Ausgang
- Propagationsverzögerung: Typischerweise 10-20ns (abhängig von der Versorgungsspannung und Last)
Diese technischen Daten zeigen, dass der D4049UBE ein äußerst vielseitiges und robustes Bauteil ist, das sich für eine Vielzahl von Anwendungen eignet.
Anwendungsbereiche, die begeistern
Der TEXAS INSTRUMENTS Hex Invert Buffer D4049UBE ist ein wahrer Alleskönner und findet in unzähligen Anwendungen seinen Platz. Seine Fähigkeit, Signale präzise zu invertieren und zu verstärken, macht ihn zu einem unverzichtbaren Bestandteil vieler elektronischer Schaltungen. Hier sind einige Beispiele, die seine Vielseitigkeit verdeutlichen:
- Logikschaltungen: Der D4049UBE wird häufig in Logikgattern verwendet, um komplexe logische Funktionen zu realisieren. Er kann als NOT-Gatter, NAND-Gatter, NOR-Gatter und in anderen logischen Kombinationen eingesetzt werden.
- Oszillatoren: Durch die Kombination von Invertern mit Widerständen und Kondensatoren lassen sich einfache Oszillatoren realisieren, die in Taktgebern und anderen Anwendungen eingesetzt werden können.
- Signalformer: Der D4049UBE kann verwendet werden, um digitale Signale zu formen und zu verstärken, um sie für die weitere Verarbeitung vorzubereiten.
- Treiberstufen: Da der D4049UBE einen relativ hohen Ausgangsstrom liefern kann, eignet er sich gut als Treiberstufe für LEDs, Relais und andere Lasten.
- Pegelwandler: Der D4049UBE kann verwendet werden, um Spannungspegel anzupassen, z.B. um ein 3,3V-Signal in ein 5V-Signal umzuwandeln oder umgekehrt.
- Interfacing: Als Inverter und Buffer kann der D4049UBE benutzt werden, um verschiedene elektronische Bauteile miteinander zu verbinden, beispielsweise Mikrocontroller mit Sensoren und Aktoren.
Diese Beispiele sind nur ein kleiner Ausschnitt der vielfältigen Einsatzmöglichkeiten des D4049UBE. Seine Flexibilität und Leistungsfähigkeit machen ihn zu einem unverzichtbaren Werkzeug für jeden Elektronik-Enthusiasten.
Die Vorteile des D4049UBE auf einen Blick
Der TEXAS INSTRUMENTS Hex Invert Buffer D4049UBE bietet eine Vielzahl von Vorteilen, die ihn zu einer erstklassigen Wahl für deine elektronischen Projekte machen:
- Hohe Zuverlässigkeit: TEXAS INSTRUMENTS steht für Qualität und Zuverlässigkeit. Der D4049UBE ist robust und langlebig, so dass du dich auf seine Leistung verlassen kannst.
- Einfache Handhabung: Das DIP-16-Gehäuse ermöglicht eine einfache Installation und Verwendung in Breadboards und Leiterplatten.
- Vielseitigkeit: Der D4049UBE kann in einer Vielzahl von Anwendungen eingesetzt werden, von einfachen Logikschaltungen bis hin zu komplexen Steuerungssystemen.
- Kosteneffizienz: Der D4049UBE bietet ein hervorragendes Preis-Leistungs-Verhältnis und ist eine erschwingliche Lösung für deine elektronischen Bedürfnisse.
- Breiter Temperaturbereich: Der D4049UBE kann in einem weiten Temperaturbereich von -55°C bis +125°C betrieben werden, was ihn für anspruchsvolle Umgebungen geeignet macht.
- Schnelle Schaltzeiten: Der D4049UBE bietet schnelle Schaltzeiten, was ihn ideal für Anwendungen macht, die eine hohe Geschwindigkeit erfordern.
Mit dem D4049UBE erhältst du ein Bauteil, das nicht nur durch seine Leistung überzeugt, sondern auch durch seine Benutzerfreundlichkeit und seinen Wert.
Technische Spezifikationen im Detail
Um dir ein umfassendes Bild vom TEXAS INSTRUMENTS Hex Invert Buffer D4049UBE zu vermitteln, hier eine detaillierte Übersicht über seine technischen Spezifikationen:
| Parameter | Wert | Einheit |
|---|---|---|
| Anzahl der Inverter | 6 | – |
| Versorgungsspannung (VCC) | 3 – 15 | V |
| Eingangsspannung (VIH) | 2 (VCC=5V) | V |
| Eingangsspannung (VIL) | 0.8 (VCC=5V) | V |
| Ausgangsspannung (VOH) | VCC – 0.5 (VCC=5V) | V |
| Ausgangsspannung (VOL) | 0.5 (VCC=5V) | V |
| Betriebstemperaturbereich | -55 bis +125 | °C |
| Speichertemperaturbereich | -65 bis +150 | °C |
| Gehäuseform | DIP-16 | – |
| Eingangsstrom (IIH) | 1 | µA |
| Eingangsstrom (IIL) | -1 | µA |
| Ausgangsstrom (IOH) | -0.51 (VCC=5V) | mA |
| Ausgangsstrom (IOL) | 3 (VCC=5V) | mA |
| Propagationsverzögerung (tPHL) | 10 – 20 (abhängig von VCC) | ns |
| Propagationsverzögerung (tPLH) | 10 – 20 (abhängig von VCC) | ns |
| Leistungsaufnahme (PD) | 10 (typisch) | mW |
Diese Tabelle gibt dir einen detaillierten Einblick in die elektrischen und thermischen Eigenschaften des D4049UBE. Sie hilft dir, das Bauteil optimal in deine Schaltungen zu integrieren und seine Leistung voll auszuschöpfen.
Der D4049UBE im Vergleich zu anderen Invert Buffern
Auf dem Markt gibt es eine Vielzahl von Invert Buffern, aber der TEXAS INSTRUMENTS Hex Invert Buffer D4049UBE zeichnet sich durch seine besonderen Eigenschaften und Vorteile aus. Hier ein Vergleich mit einigen anderen gängigen Modellen:
- CD4049: Der CD4049 ist ein ähnlicher Hex Invert Buffer, der von verschiedenen Herstellern angeboten wird. Der D4049UBE bietet jedoch oft eine höhere Zuverlässigkeit und eine bessere Performance in Bezug auf Schaltzeiten und Ausgangsstrom.
- 74HC04: Die 74HC04-Serie ist eine Familie von High-Speed CMOS Invert Buffern. Diese bieten zwar schnellere Schaltzeiten, sind aber empfindlicher gegenüber Überspannungen und statischer Elektrizität als der D4049UBE.
- 74LS04: Die 74LS04-Serie ist eine Familie von Low-Power Schottky Invert Buffern. Diese verbrauchen weniger Strom als der D4049UBE, bieten aber auch eine geringere Ausgangsstromstärke.
Im Vergleich zu diesen Alternativen bietet der D4049UBE eine ausgewogene Kombination aus Zuverlässigkeit, Vielseitigkeit und Performance. Er ist eine ideale Wahl für Anwendungen, bei denen es auf Stabilität und Flexibilität ankommt.
So integrierst du den D4049UBE optimal in deine Projekte
Die Integration des TEXAS INSTRUMENTS Hex Invert Buffer D4049UBE in deine Projekte ist denkbar einfach. Hier sind einige Tipps und Tricks, die dir dabei helfen:
- Versorgungsspannung: Achte darauf, die Versorgungsspannung (VCC) innerhalb des empfohlenen Bereichs von 3V bis 15V zu halten. Eine stabile Versorgungsspannung ist entscheidend für eine zuverlässige Funktion.
- Entkopplungskondensatoren: Platziere Entkopplungskondensatoren (z.B. 0.1µF) in der Nähe des VCC-Pins, um Rauschen und Spannungsspitzen zu reduzieren.
- Eingangsbeschaltung: Da die Eingänge des D4049UBE hochohmig sind, sollten sie nicht unbelegt bleiben. Verbinde sie entweder mit einem definierten Pegel (VCC oder GND) oder verwende Pull-Up- oder Pull-Down-Widerstände.
- Ausgangsbeschaltung: Berücksichtige den maximalen Ausgangsstrom von 6mA pro Ausgang. Verwende gegebenenfalls Vorwiderstände, um den Strom zu begrenzen, wenn du LEDs oder andere Lasten ansteuerst.
- Erdung: Achte auf eine gute Erdung der Schaltung, um Störungen zu vermeiden und eine stabile Funktion zu gewährleisten.
Mit diesen einfachen Tipps kannst du den D4049UBE optimal in deine Projekte integrieren und seine Leistung voll ausschöpfen.
Inspiration für deine Projekte mit dem D4049UBE
Der TEXAS INSTRUMENTS Hex Invert Buffer D4049UBE ist ein vielseitiges Bauteil, das dir unzählige Möglichkeiten für kreative Projekte bietet. Lass dich von folgenden Ideen inspirieren:
- Digitaluhr: Baue eine präzise Digitaluhr mit dem D4049UBE als Taktgeber und Treiber für die Anzeigeelemente.
- Lichtsteuerung: Realisiere eine intelligente Lichtsteuerung, die auf Umgebungslicht reagiert und die Helligkeit automatisch anpasst.
- Robotik: Verwende den D4049UBE in der Steuerung von Robotern, um Sensordaten zu verarbeiten und Motoren anzusteuern.
- Musikinstrumente: Entwickle elektronische Musikinstrumente mit dem D4049UBE als Klangerzeuger und Effektprozessor.
- Sicherheitstechnik: Baue Alarmanlagen und Überwachungssysteme mit dem D4049UBE als Herzstück der Logikschaltung.
Diese Beispiele sind nur ein kleiner Vorgeschmack auf die unendlichen Möglichkeiten, die der D4049UBE bietet. Lass deiner Kreativität freien Lauf und entdecke neue Wege, dieses vielseitige Bauteil in deinen Projekten einzusetzen.
FAQ – Häufig gestellte Fragen zum D4049UBE
Was ist ein Hex Invert Buffer?
Ein Hex Invert Buffer, wie der TEXAS INSTRUMENTS D4049UBE, ist ein integrierter Schaltkreis (IC), der sechs unabhängige Inverter-Gatter enthält. Ein Inverter-Gatter kehrt das Eingangssignal um: Ein hohes Eingangssignal wird zu einem niedrigen Ausgangssignal und umgekehrt. Ein Buffer dient dazu, das Signal zu verstärken, sodass es weniger anfällig für Störungen ist und größere Lasten treiben kann.
Welche Versorgungsspannung benötigt der D4049UBE?
Der D4049UBE kann mit einer Versorgungsspannung (VCC) im Bereich von 3V bis 15V betrieben werden. Es ist wichtig, die empfohlene Versorgungsspannung einzuhalten, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
Wie schließe ich den D4049UBE an?
Der D4049UBE wird typischerweise in einem DIP-16-Gehäuse geliefert. Die Pinbelegung ist im Datenblatt des Herstellers zu finden. Achte darauf, die Versorgungsspannung (VCC) und die Masse (GND) korrekt anzuschließen. Die Eingänge und Ausgänge der einzelnen Inverter-Gatter können dann entsprechend deiner Schaltung verbunden werden.
Kann ich den D4049UBE verwenden, um LEDs anzusteuern?
Ja, der D4049UBE kann verwendet werden, um LEDs anzusteuern. Da der Ausgangsstrom begrenzt ist (bis zu 6mA pro Ausgang), ist es ratsam, einen Vorwiderstand zu verwenden, um den Strom durch die LED zu begrenzen und Schäden am IC zu vermeiden. Die Größe des Vorwiderstands hängt von der Versorgungsspannung und den spezifischen Anforderungen der LED ab.
Was bedeutet die Angabe „Propagationsverzögerung“?
Die Propagationsverzögerung (Propagation Delay) ist die Zeit, die ein Signal benötigt, um sich vom Eingang zum Ausgang eines Inverter-Gatters zu bewegen. Beim D4049UBE liegt die typische Propagationsverzögerung im Bereich von 10-20ns, abhängig von der Versorgungsspannung und der Last. Diese Angabe ist wichtig, um die maximale Schaltgeschwindigkeit deiner Schaltung zu bestimmen.
Ist der D4049UBE empfindlich gegenüber statischer Elektrizität?
Wie die meisten elektronischen Bauteile ist auch der D4049UBE empfindlich gegenüber statischer Elektrizität. Es ist wichtig, beim Umgang mit dem IC antistatische Vorsichtsmaßnahmen zu treffen, z.B. ein Antistatikarmband zu tragen und den IC auf einer leitfähigen Unterlage zu lagern.
Wo finde ich das Datenblatt für den D4049UBE?
Das Datenblatt für den TEXAS INSTRUMENTS D4049UBE findest du auf der Website von TEXAS INSTRUMENTS oder über eine einfache Google-Suche. Das Datenblatt enthält detaillierte Informationen über die elektrischen Eigenschaften, die Pinbelegung und die Anwendungsrichtlinien des ICs.
Kann ich den D4049UBE auch für analoge Signale verwenden?
Der D4049UBE ist in erster Linie für digitale Signale konzipiert. Obwohl er auch für einige analoge Anwendungen verwendet werden kann, ist er nicht für präzise analoge Signalverarbeitung optimiert. Für analoge Anwendungen sind spezielle Operationsverstärker (Op-Amps) oft die bessere Wahl.
