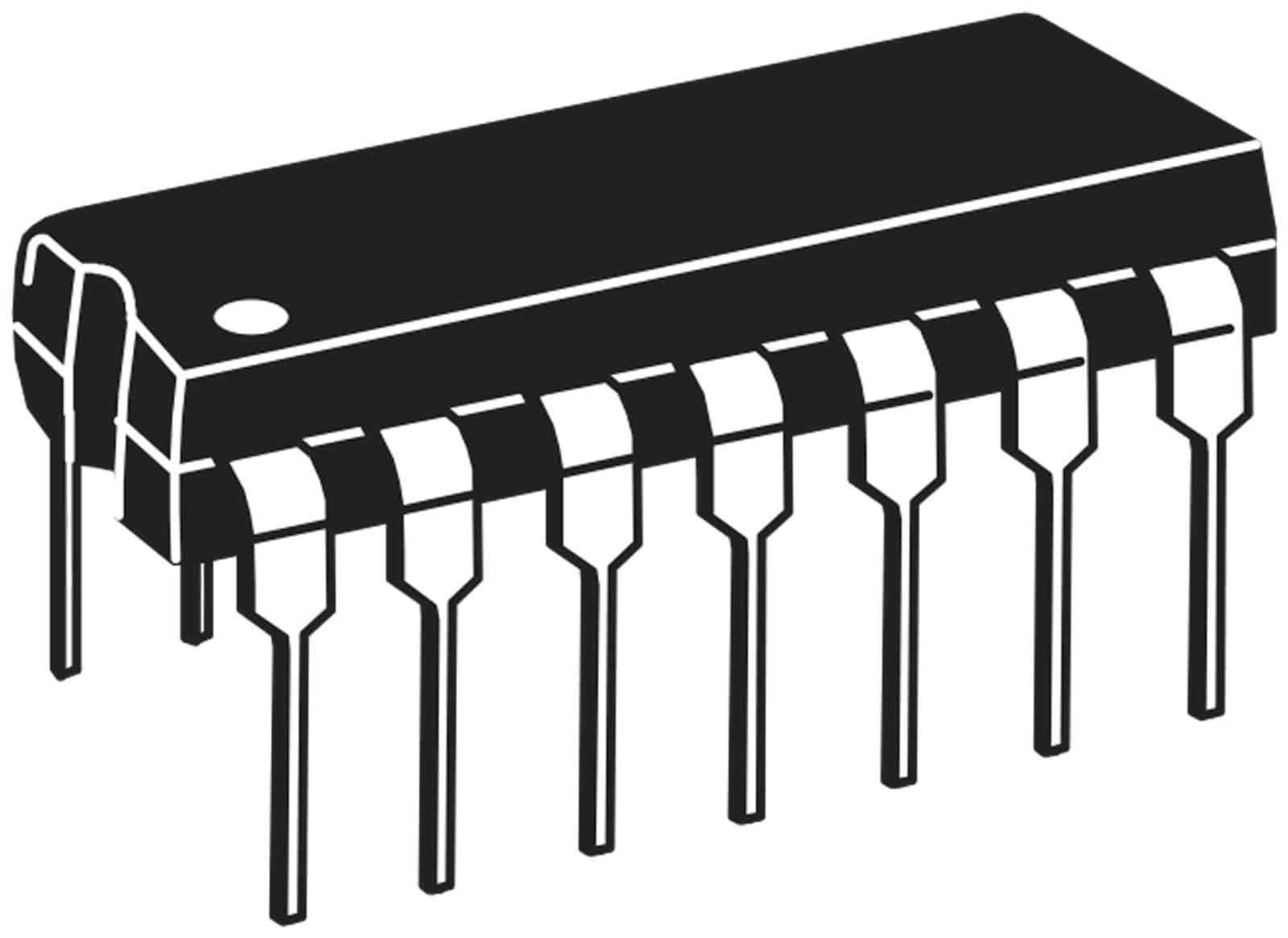

TEXAS INSTRUMENTS Quad 2Inp EXOR Gate CD4070BE – Ihr Partner für präzise Logikschaltungen
Sie suchen nach einer zuverlässigen und vielseitigen Komponente für Ihre digitalen Schaltungen? Das TEXAS INSTRUMENTS Quad 2Inp EXOR Gate CD4070BE ist eine ausgezeichnete Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision und Langlebigkeit legen. Dieses integrierte Schaltkreis bietet vier unabhängige 2-Eingangs-Exklusiv-ODER-Gatter (XOR) in einem Gehäuse, perfekt für eine Vielzahl von Logikfunktionen in elektronischen Systemen.
Entdecken Sie die Kernfunktionen des CD4070BE
Das Herzstück des CD4070BE sind seine vier XOR-Gatter. Jedes dieser Gatter verfügt über zwei Eingänge und einen Ausgang. Die XOR-Funktion ist fundamental in der digitalen Logik: Der Ausgang ist nur dann HIGH (logisch 1), wenn die beiden Eingänge unterschiedlich sind (einer ist HIGH und der andere LOW). Sind beide Eingänge gleich (beide LOW oder beide HIGH), ist der Ausgang LOW (logisch 0). Diese Eigenschaft macht XOR-Gatter unverzichtbar für Anwendungen wie:
- Paritätsgeneratoren und -prüfer: Zur Erkennung von Übertragungsfehlern.
- Addierer und Subtrahierer: Als grundlegende Bausteine für arithmetische Operationen.
- Datenschalter und Multiplexer: Zur Steuerung des Datenflusses.
- Vergleichsschaltungen: Zum schnellen Erkennen von Unterschieden zwischen zwei Eingangssignalen.
- Code-Konverter: Zur Umwandlung zwischen verschiedenen binären Codes.
Vorteile des TEXAS INSTRUMENTS CD4070BE für Ihre Projekte
Texas Instruments ist bekannt für seine hochwertigen Halbleiterkomponenten, und das CD4070BE bildet da keine Ausnahme. Sie profitieren von einer Reihe von Vorteilen, die Ihre Entwicklungsarbeit erleichtern und die Leistung Ihrer Schaltungen optimieren:
- Zuverlässige Leistung: Texas Instruments steht für Qualität und Langlebigkeit, sodass Sie sich auf die Stabilität Ihrer Schaltung verlassen können.
- Hohe Immunität gegen Rauschen: Die CMOS-Technologie, die in diesem Baustein verwendet wird, bietet eine hervorragende Immunität gegen elektrische Störungen, was zu einer robusteren Funktionsweise führt.
- Breiter Spannungsbereich: Der CD4070BE arbeitet mit einer Versorgungsspannung von 3V bis 18V, was Ihnen Flexibilität bei der Integration in verschiedene Stromversorgungsumgebungen gibt.
- Geringer Stromverbrauch: Typisch für CMOS-Bausteine ist der äußerst geringe statische Stromverbrauch, was ihn ideal für batteriebetriebene Anwendungen macht.
- Vier unabhängige Gatter: Sie erhalten vier komplette XOR-Gatter in einem einzigen Bauteil, was Platz auf Ihrer Platine spart und die Schaltungsverdrahtung vereinfacht.
- Standard-DIP-Gehäuse: Das bewährte Dual In-line Package (DIP) Gehäuse erleichtert das Prototyping und die Integration auf Breadboards oder durch gesteckte Montage in Sockeln.
- Breite Temperaturbereiche: Entwickelt für den Einsatz in verschiedenen Umgebungen, hält dieser IC typischen Betriebstemperaturen stand.
Technische Spezifikationen im Detail
Für eine fundierte Entscheidung und eine präzise Integration in Ihre Designs, finden Sie hier die wesentlichen technischen Daten des TEXAS INSTRUMENTS Quad 2Inp EXOR Gate CD4070BE:
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | Texas Instruments |
| Bauteiltyp | Logikgatter |
| Gatterfunktion | Exklusiv-ODER (XOR) |
| Anzahl der Gatter | 4 |
| Anzahl der Eingänge pro Gatter | 2 |
| Technologie | CMOS |
| Betriebsspannung (min.) | 3 V |
| Betriebsspannung (max.) | 18 V |
| Ausgangsstrom (typisch) | Sehr gering (statisch), abhängig von der Last (dynamisch) |
| Propagation Delay (typisch) | Ca. 30 ns bei VDD = 10V, CL = 50 pF |
| Betriebstemperatur (min.) | -55 °C |
| Betriebstemperatur (max.) | +125 °C |
| Gehäusetyp | 14-Pin DIP (Dual In-line Package) |
| Hersteller-Teilenummer | CD4070BE |
Anwendungsbereiche: Wo das CD4070BE glänzt
Die Vielseitigkeit des CD4070BE ermöglicht seinen Einsatz in einer breiten Palette von elektronischen Systemen. Seine Fähigkeit, nur dann ein TRUE-Signal auszugeben, wenn sich die Eingänge unterscheiden, macht ihn zu einem wichtigen Werkzeug für komplexe digitale Operationen. Sie finden diese Komponente häufig in:
- Industrielle Steuerungen: In Systemen, die Zustandsvergleiche erfordern oder Fehlererkennungsmechanismen implementieren.
- Mess- und Prüftechnik: Zur Verarbeitung von Sensorsignalen oder zur Implementierung von Schwellenwertschaltungen.
- Kommunikationssysteme: Bei der Implementierung von Paritätsprüfungen oder für einfache Multiplexer-Funktionen.
- Lehr- und Forschungszwecke: Als grundlegendes Bauteil für das Verständnis und die Implementierung digitaler Logik in Bildungseinrichtungen.
- Embedded Systems: In Mikrocontroller-basierten Systemen, wo zusätzliche diskrete Logik benötigt wird, um bestimmte Funktionen zu realisieren, die der Mikrocontroller allein nicht abdeckt.
- Automobil-Elektronik: Für spezifische Logikaufgaben innerhalb von Steuergeräten, wo Robustheit und ein weiter Temperaturbereich gefordert sind.
Die XOR-Logik ist auch der Schlüssel zur Implementierung von einfachen Verschlüsselungs- und Entschlüsselungsroutinen, wo die Wiederholung einer XOR-Operation mit demselben Schlüssel das ursprüngliche Signal wiederherstellt. Dies macht das CD4070BE zu einer interessanten Komponente für Projekte, die sich mit Datensicherheit oder Codierung beschäftigen.
FAQ – Häufig gestellte Fragen zu TEXAS INSTRUMENTS Quad 2Inp EXOR Gate CD4070BE
Was genau ist eine XOR-Logik und wofür wird sie verwendet?
Eine Exklusiv-ODER (XOR)-Logik ist eine digitale Schaltung, deren Ausgang nur dann HIGH (logisch 1) ist, wenn die beiden Eingänge unterschiedlich sind. Das bedeutet, wenn ein Eingang HIGH und der andere LOW ist, ist der Ausgang HIGH. Wenn beide Eingänge gleich sind (beide LOW oder beide HIGH), ist der Ausgang LOW (logisch 0). XOR-Gatter werden häufig für Vergleiche, Paritätsprüfungen und als Bausteine für arithmetische Schaltungen wie Addierer verwendet.
Welche Vorteile bietet die CMOS-Technologie des CD4070BE?
Die CMOS-Technologie (Complementary Metal-Oxide-Semiconductor) bietet mehrere entscheidende Vorteile: Sie ermöglicht einen sehr geringen statischen Stromverbrauch, was den Baustein ideal für batteriebetriebene Geräte macht. Außerdem zeichnet sich CMOS durch eine hohe Störfestigkeit aus und erlaubt den Betrieb über einen weiten Spannungsbereich. Die Schaltgeschwindigkeiten sind für viele Anwendungen mehr als ausreichend.
Kann ich das CD4070BE mit verschiedenen Versorgungsspannungen betreiben?
Ja, das CD4070BE ist für einen weiten Versorgungsspannungsbereich von 3 Volt bis 18 Volt ausgelegt. Diese Flexibilität erlaubt es Ihnen, den Baustein in einer Vielzahl von Projekten zu integrieren, unabhängig von der vorhandenen Stromversorgung. Achten Sie jedoch darauf, die maximale Betriebspannung nicht zu überschreiten, um eine Beschädigung des Bauteils zu vermeiden.
Ist das CD4070BE für den Einsatz in rauen Umgebungen geeignet?
Ja, das CD4070BE ist für einen erweiterten Temperaturbereich von -55 °C bis +125 °C spezifiziert. Dies, zusammen mit der robusten CMOS-Technologie, macht es zu einer ausgezeichneten Wahl für Anwendungen, die in Umgebungen mit extremen Temperaturen oder erhöhter Störanfälligkeit betrieben werden müssen, wie beispielsweise in industriellen Steuerungen oder in der Automobil-Elektronik.
Was bedeutet die Angabe „Quad 2Inp“ im Produktnamen?
„Quad“ bedeutet, dass das Bauteil vier unabhängige Einheiten des beschriebenen Funktionstyps enthält. „2Inp“ steht für „2 Inputs“, was bedeutet, dass jedes dieser vier Gatter zwei Eingänge hat. Das CD4070BE enthält also vier separate 2-Eingangs-XOR-Gatter in einem einzigen Gehäuse.
Wie unterscheidet sich ein XOR-Gatter von einem einfachen ODER-Gatter?
Ein einfaches ODER-Gatter gibt nur dann HIGH aus, wenn mindestens einer seiner Eingänge HIGH ist. Ein XOR-Gatter hingegen gibt nur dann HIGH aus, wenn sich die Eingänge unterscheiden. Wenn beide Eingänge eines ODER-Gatters HIGH sind, ist der Ausgang HIGH. Bei einem XOR-Gatter ist der Ausgang in diesem Fall LOW. Diese Unterscheidung ist entscheidend für die spezifischen Funktionen, die mit beiden Gattern realisiert werden können.
Ist das CD4070BE einfach auf einer Platine zu montieren?
Ja, das CD4070BE wird in einem 14-poligen Dual In-line Package (DIP) geliefert. Dieses Standardgehäuse ist sehr benutzerfreundlich und eignet sich hervorragend für das Prototyping auf Breadboards oder für die permanente Montage in Sockeln auf Leiterplatten. Die Pins sind gut zugänglich und ermöglichen eine einfache Verdrahtung.
