TEXAS INSTRUMENTS Quad 2Inp NAND S/T CD4093BE: Präzision und Zuverlässigkeit für Ihre Schaltkreisentwicklungen
Sie sind ein ambitionierter Elektronik-Enthusiast, ein Entwickler im Profi-Segment oder ein Studierender, der sich mit digitalen Logikschaltungen auseinandersetzt? Dann ist der TEXAS INSTRUMENTS Quad 2Inp NAND S/T CD4093BE genau das Bauteil, das Sie suchen, um Ihre Projekte auf das nächste Level zu heben. Dieses integrierte Schaltkreis bietet Ihnen die Flexibilität und die Leistung, die Sie für komplexe logische Operationen und Steuerungsanwendungen benötigen.
Verstehen der Kernfunktionalität: NAND-Gatter mit Schmitt-Trigger
Das Herzstück des CD4093BE sind seine vier unabhängigen 2-Eingangs NAND-Gatter. Ein NAND-Gatter ist eine grundlegende logische Funktion in der digitalen Elektronik. Es liefert nur dann ein Ausgangssignal „LOW“ (niedrig), wenn ALLSEINE Eingänge „HIGH“ (hoch) sind. In allen anderen Fällen ist das Ausgangssignal „HIGH“. Diese universelle Logikfunktion bildet die Basis für eine Vielzahl von komplexeren Schaltungen.
Die Besonderheit des CD4093BE liegt in der Integration eines Schmitt-Triggers an jedem Gatterausgang. Ein Schmitt-Trigger ist eine Hystereseschaltung, die dazu dient, Signalflanken zu formen und Rauschen zu unterdrücken. Dies ist besonders wichtig bei analogen Signalen, die in digitale Eingangssignale umgewandelt werden. Der Schmitt-Trigger sorgt dafür, dass das Ausgangssignal auch bei langsamen oder verrauschten Eingangssignalen klare und stabile Übergänge zwischen HIGH und LOW aufweist. Dies erhöht die Zuverlässigkeit Ihrer Schaltungen erheblich, da unerwünschte Fehlfunktionen durch Signalprellen oder Rauschen minimiert werden.
Vorteile des TEXAS INSTRUMENTS CD4093BE für Ihre Projekte
- Hohe Zuverlässigkeit durch Schmitt-Trigger: Die integrierten Schmitt-Trigger an jedem Ausgang sorgen für eine robuste Signalverarbeitung, selbst unter ungünstigen Bedingungen. Dies ist entscheidend für die Stabilität Ihrer digitalen Schaltungen und minimiert das Risiko von Fehlfunktionen.
- Vielseitigkeit durch vier unabhängige Gatter: Mit vier separaten 2-Eingangs NAND-Gattern erhalten Sie maximale Flexibilität bei der Gestaltung Ihrer Schaltungen. Sie können diese Gatter unabhängig voneinander nutzen oder sie in komplexeren logischen Strukturen kombinieren.
- Breiter Betriebsspannungsbereich: Der CD4093BE ist für einen weiten Bereich von Betriebsspannungen ausgelegt, was ihn kompatibel mit vielen verschiedenen Systemen und Anwendungen macht. Dies erleichtert die Integration in bestehende Schaltungen.
- Geprüfte Qualität von Texas Instruments: Texas Instruments ist ein weltweit führender Hersteller von Halbleiterprodukten. Mit dem CD4093BE setzen Sie auf bewährte Qualität und Langlebigkeit, die für professionelle Anwendungen unerlässlich ist.
- Einfache Integration und Handhabung: Das Bauteil ist in einem Standard-Gehäuse untergebracht, das eine einfache Montage und Verdrahtung auf Leiterplatten ermöglicht. Dies spart Zeit und Aufwand bei der Entwicklung.
Technische Spezifikationen im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des TEXAS INSTRUMENTS Quad 2Inp NAND S/T CD4093BE zu geben, haben wir die wichtigsten technischen Merkmale in der folgenden Tabelle zusammengefasst. Diese Daten sind entscheidend für die korrekte Auslegung und Dimensionierung Ihrer Schaltungen.
| Kategorie | Spezifikation | Bedeutung für Sie |
|---|---|---|
| Integrierte Schaltungen (ICs) | Logik – Gatter & Inverter | Dies klassifiziert das CD4093BE als fundamentales Baustein für digitale Logiksysteme. Es bildet die Basis für die Verarbeitung von binären Informationen und die Steuerung von digitalen Prozessen. Sie können damit komplexe logische Funktionen aufbauen. |
| Gattertyp | NAND mit Schmitt-Trigger | Die Kombination aus NAND-Logik und Schmitt-Trigger-Eingängen ist ein wesentlicher Vorteil. NAND-Gatter sind universell einsetzbar, und der Schmitt-Trigger sorgt für stabile und saubere digitale Signale, indem er Rauschen und Signalprellen effektiv eliminiert. Dies ist entscheidend für die Zuverlässigkeit Ihrer Schaltung, insbesondere bei der Umwandlung von analogen Signalen in digitale oder bei der Verarbeitung von Signalen aus mechanischen Schaltern. |
| Anzahl der Gatter | 4 x 2-input | Sie erhalten vier voneinander unabhängige NAND-Gatter mit jeweils zwei Eingängen. Diese Modularität ermöglicht es Ihnen, komplexe logische Kombinationen zu realisieren und mehrere Funktionen innerhalb eines einzigen Bauteils zu unterbringen. Dies optimiert den Platzbedarf auf Ihrer Leiterplatte und reduziert die Anzahl der benötigten Komponenten. |
| Betriebsspannung (Vcc) | 3 V bis 18 V | Der breite Betriebsspannungsbereich von 3 Volt bis 18 Volt macht das CD4093BE äußerst flexibel. Sie können es in Niedervolt-Systemen ebenso einsetzen wie in Systemen, die höhere Spannungen erfordern. Diese Vielseitigkeit erleichtert die Integration in unterschiedliche elektronische Umgebungen und kompatible Systeme. |
| Stromverbrauch (Icc) | Typisch gering im Ruhezustand, steigt mit Taktfrequenz | Für digitale CMOS-Schaltungen wie das CD4093BE ist der Stromverbrauch im Ruhezustand generell sehr niedrig. Bei höheren Taktfrequenzen oder schnellen Schaltvorgängen steigt der Verbrauch entsprechend der Funktionsweise. Dies ist ein Vorteil für energiesensitive Anwendungen, bei denen eine lange Batterielaufzeit wichtig ist. |
| Schwellenspannung (Vhys) | Differenz zwischen Schaltschwellen (High-zu-Low und Low-zu-High) | Der Schmitt-Trigger definiert definierte Hystereseschwellen. Diese Hysterese (Vhys) ist ein Maß für die Spannungsdifferenz zwischen dem Punkt, an dem das Signal von HIGH nach LOW wechselt, und dem Punkt, an dem es von LOW nach HIGH wechselt. Eine größere Hysterese bietet eine stärkere Immunität gegen Rauschen. Die genauen Werte sind in den detaillierten Datenblättern von Texas Instruments spezifiziert und sind entscheidend für die Wahl des richtigen Bauteils für Ihre spezifischen Rauschunterdrückungsanforderungen. |
| Eingangs-/Ausgangscharakteristik | CMOS-kompatibel | Die Ein- und Ausgänge sind nach dem CMOS-Standard ausgelegt. Dies bedeutet, dass sie eine hohe Eingangsimpedanz aufweisen und mit anderen CMOS-Bausteinen sowie mit vielen TTL-Bausteinen (mit entsprechenden Anpassungen oder Puffern) kompatibel sind. Dies erleichtert die Integration in bestehende oder hybride Schaltungsdesigns. |

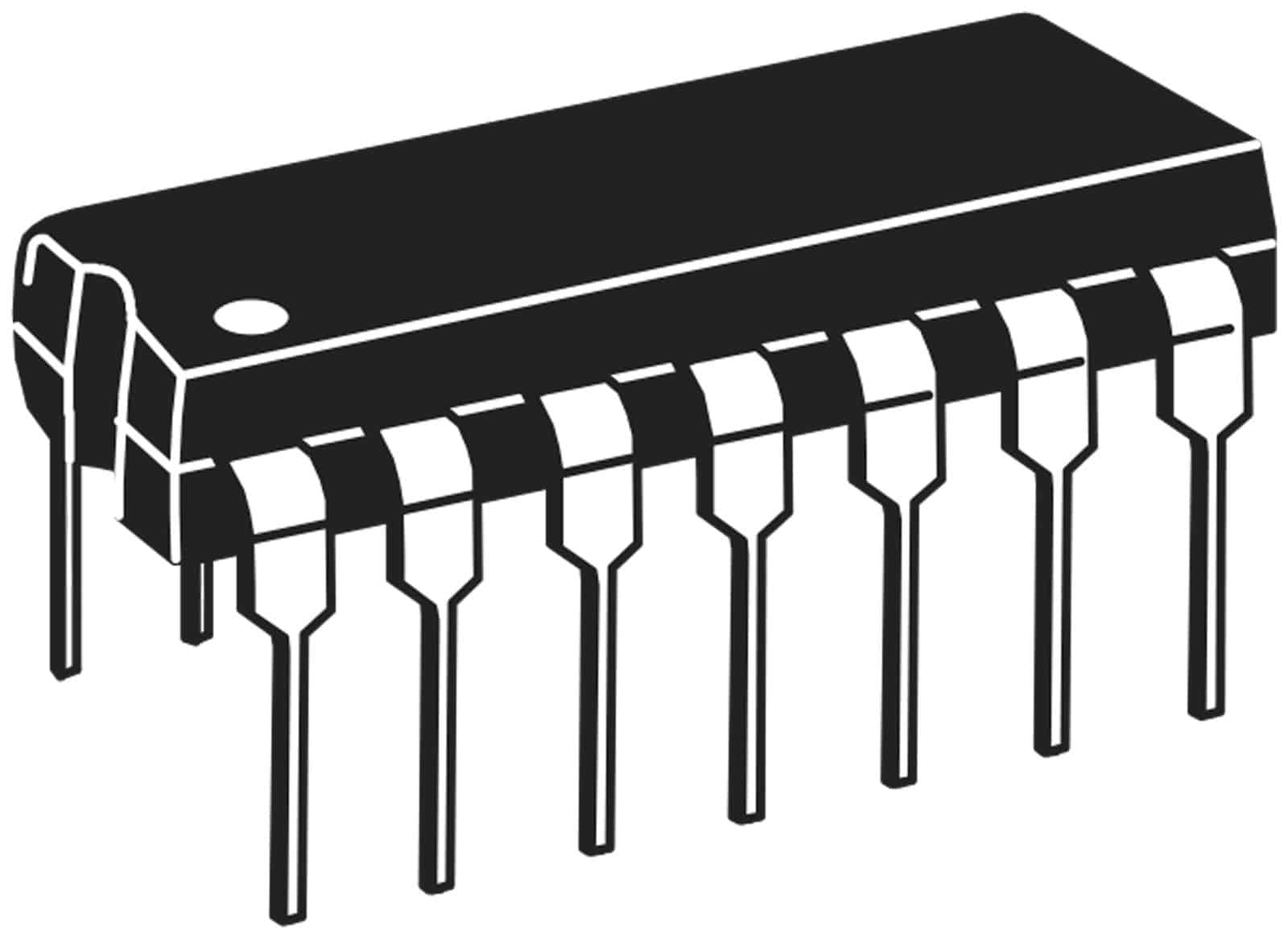

| Gehäuse | PDIP-14 (Plastic Dual In-line Package) | Das PDIP-14 Gehäuse ist ein weit verbreitetes und robustes Gehäuse für integrierte Schaltungen. Es verfügt über 14 Pins und ist ideal für den Einsatz auf Steckplatinen (Breadboards) und für die Durchsteckmontage (Through-Hole Technology) auf Leiterplatten. Dies erleichtert die manuelle Verdrahtung und Prototypenentwicklung erheblich. |
| Temperaturbereich | Industrieller Bereich, typisch -55°C bis +125°C | Der weite Betriebstemperaturbereich gewährleistet, dass das CD4093BE auch unter anspruchsvollen Umgebungsbedingungen zuverlässig funktioniert. Dies ist besonders wichtig für Anwendungen in industriellen Umgebungen, im Automobilbereich oder in Außeneinsätzen. |
Einsatzmöglichkeiten des CD4093BE in Ihren Projekten
Die Vielseitigkeit des TEXAS INSTRUMENTS CD4093BE eröffnet Ihnen eine breite Palette an Anwendungsmöglichkeiten. Lassen Sie uns einige der gängigsten Szenarien betrachten, in denen dieses Bauteil seine Stärken ausspielt:
Signalaufbereitung und Rauschunterdrückung
Die integrierten Schmitt-Trigger sind hier der Schlüssel. Wenn Sie analoge Signale, beispielsweise von Sensoren, Mikrofonschaltungen oder Tastaturen, in digitale Signale umwandeln, können diese Signale oft verrauscht oder unscharf sein. Der CD4093BE wandelt diese unsauberen Eingangssignale zuverlässig in klare digitale Pegel um. Dies verhindert, dass Ihre nachfolgende Logikschaltung falsche Zustände interpretiert. Stellen Sie sich vor, Sie lesen die Eingaben eines Tasters aus: Ohne Schmitt-Trigger kann das Signal beim Drücken und Loslassen mehrmals kurzzeitig wechseln (Prellen). Der CD4093BE formt dieses Signal zu einem einzigen, sauberen Übergang, was für die korrekte Funktion Ihrer Steuerlogik unerlässlich ist.
Oszillatoren und Taktgeneratoren
Durch die Kombination des NAND-Gatters mit externen RC-Gliedern (Widerstand und Kondensator) können Sie mit dem CD4093BE einfache Oszillatorschaltungen realisieren. Diese erzeugen periodische Schwingungen, die als Taktgeber für andere digitale Schaltungen dienen können. Solche Taktgeneratoren sind das Rückgrat vieler digitaler Systeme und bestimmen die Geschwindigkeit, mit der Operationen ausgeführt werden. Sie könnten damit beispielsweise einen einfachen Blinkgeber für LEDs bauen oder einen Takt für einen Mikrocontroller erzeugen.
Flip-Flops und Speicherbausteine
Zwei NAND-Gatter, richtig miteinander verschaltet, können einen sogenannten SR-Flip-Flop bilden. Ein Flip-Flop ist ein elementarer Speicherbaustein in digitalen Systemen, der einen einzelnen Bit an Information speichern kann. Mit vier Gattern im CD4093BE können Sie also mehrere solcher Speicherzellen aufbauen oder komplexere Speicherstrukturen wie Register realisieren. Dies ist fundamental für das Speichern von Zuständen und Daten in digitalen Geräten.
Logische Steuerungsfunktionen
Die universelle Natur der NAND-Logik ermöglicht es Ihnen, praktisch jede beliebige logische Funktion zu realisieren. Ob Sie komplexe Entscheidungsstrukturen, Verriegelungen oder Automatisierungsabläufe aufbauen möchten – das CD4093BE bietet Ihnen die Bausteine dafür. Sie können damit beispielsweise die Steuerung einer automatischen Bewässerungsanlage, die Logik für ein einfaches Alarmsystem oder die Steuerung von Leistungsbauteilen wie Relais und Motortreibern umsetzen.
Prototypenentwicklung und Ausbildung
Für Studierende und angehende Elektronik-Ingenieure ist der CD4093BE ein ideales Werkzeug, um die Grundlagen der digitalen Logik praktisch zu erlernen. Seine einfache Handhabung, der breite Spannungsbereich und die Robustheit machen ihn perfekt für den Einsatz auf Steckplatinen. Sie können damit experimentieren, Schaltungen aufbauen und die Funktionsweise digitaler Logik auf anschauliche Weise erfahren.
FAQ – Häufig gestellte Fragen zu TEXAS INSTRUMENTS Quad 2Inp NAND S/T CD4093BE
Was genau ist ein „NAND S/T“ Gatter?
Ein NAND-Gatter ist eine fundamentale logische Funktion, die nur dann ein LOW-Signal am Ausgang liefert, wenn alle ihre Eingänge HIGH sind. Das „S/T“ in „NAND S/T“ steht für „Schmitt-Trigger“. Das bedeutet, dass jeder NAND-Ausgang mit einer Schmitt-Trigger-Schaltung ausgestattet ist. Diese Hystereseschaltung verbessert die Signalqualität, indem sie Rauschen unterdrückt und für klare, scharfe digitale Übergänge sorgt, selbst bei verrauschten oder langsam ansteigenden Eingangssignalen. Dies erhöht die Zuverlässigkeit Ihrer Schaltung.
Für welche Art von Projekten ist das CD4093BE besonders gut geeignet?
Das CD4093BE eignet sich hervorragend für Projekte, die eine zuverlässige digitale Signalverarbeitung erfordern, insbesondere wenn die Eingangssignale nicht perfekt rein sind. Typische Anwendungsbereiche sind: Signalaufbereitung (Entprellen von Schaltern, Glätten von Sensor-Signalen), Erzeugung von Taktgebern und Oszillatoren, Aufbau von einfachen Speicherzellen (Flip-Flops), universelle logische Steuerungen und die Anwendung in Ausbildung und Prototypenentwicklung, wo Robustheit und einfache Handhabung wichtig sind.
Kann ich das CD4093BE mit TTL-Logik-Bausteinen verwenden?
Ja, das CD4093BE ist mit TTL-Logik kompatibel, jedoch sollten Sie einige Punkte beachten. CMOS-Bausteine wie das CD4093BE haben typischerweise höhere Eingangsimpedanzen und arbeiten mit einem breiteren Spannungsbereich. Wenn Sie es direkt mit älteren TTL-Bausteinen verbinden, die typischerweise bei 5V arbeiten, stellen Sie sicher, dass die Betriebsspannungen und die Pegelübergänge kompatibel sind. Oftmals ist ein kleiner Pegelwandler oder ein Puffer nötig, um eine optimale und sichere Verbindung zu gewährleisten. Die detaillierten Datenblätter von Texas Instruments geben Aufschluss über die genauen Spezifikationen.
Wie beeinflusst die Hysterese des Schmitt-Triggers die Funktion der Schaltung?
Die Hysterese des Schmitt-Triggers sorgt für eine Spannungsdifferenz zwischen dem Schwellenwert, bei dem das Ausgangssignal von HIGH auf LOW wechselt, und dem Schwellenwert, bei dem es von LOW auf HIGH wechselt. Diese Differenz wirkt wie ein „Fenster“. Erst wenn das Eingangssignal diesen Hysteresebereich verlässt, ändert sich der Ausgangszustand. Dies verhindert unerwünschte schnelle Wechsel oder „Oszillationen“ (Prellen) des Ausgangssignals, wenn das Eingangssignal nahe am Schwellenwert liegt oder verrauscht ist. Das Ergebnis sind stabilere und zuverlässigere digitale Signale.
Kann ich mit dem CD4093BE auch komplexere logische Gatter wie AND oder OR erstellen?
Ja, das ist möglich. NAND-Gatter sind universelle Gatter, was bedeutet, dass Sie mit ihnen alle anderen logischen Grundfunktionen wie NOT, AND und OR realisieren können. Durch die Kombination mehrerer NAND-Gatter des CD4093BE in spezifischen Schaltungen können Sie diese komplexeren Funktionen nachbilden. Dies ist ein grundlegendes Konzept in der digitalen Logik und ermöglicht es Ihnen, mit nur einem Bausteintyp eine Vielzahl von logischen Operationen durchzuführen.
Welches Gehäuse hat der CD4093BE und ist er für Breadboards geeignet?
Der CD4093BE wird üblicherweise im PDIP-14 Gehäuse geliefert. PDIP steht für Plastic Dual In-line Package und hat 14 Pins, die paarweise auf beiden Seiten des Chips angeordnet sind. Dieses Gehäuse ist ideal für die Verwendung auf Steckplatinen (Breadboards) und für die Durchsteckmontage auf herkömmlichen Leiterplatten (Through-Hole Technology). Die Pins lassen sich einfach in die Kontakte eines Breadboards stecken, was die Prototypenentwicklung und das Testen von Schaltungen sehr vereinfacht.
