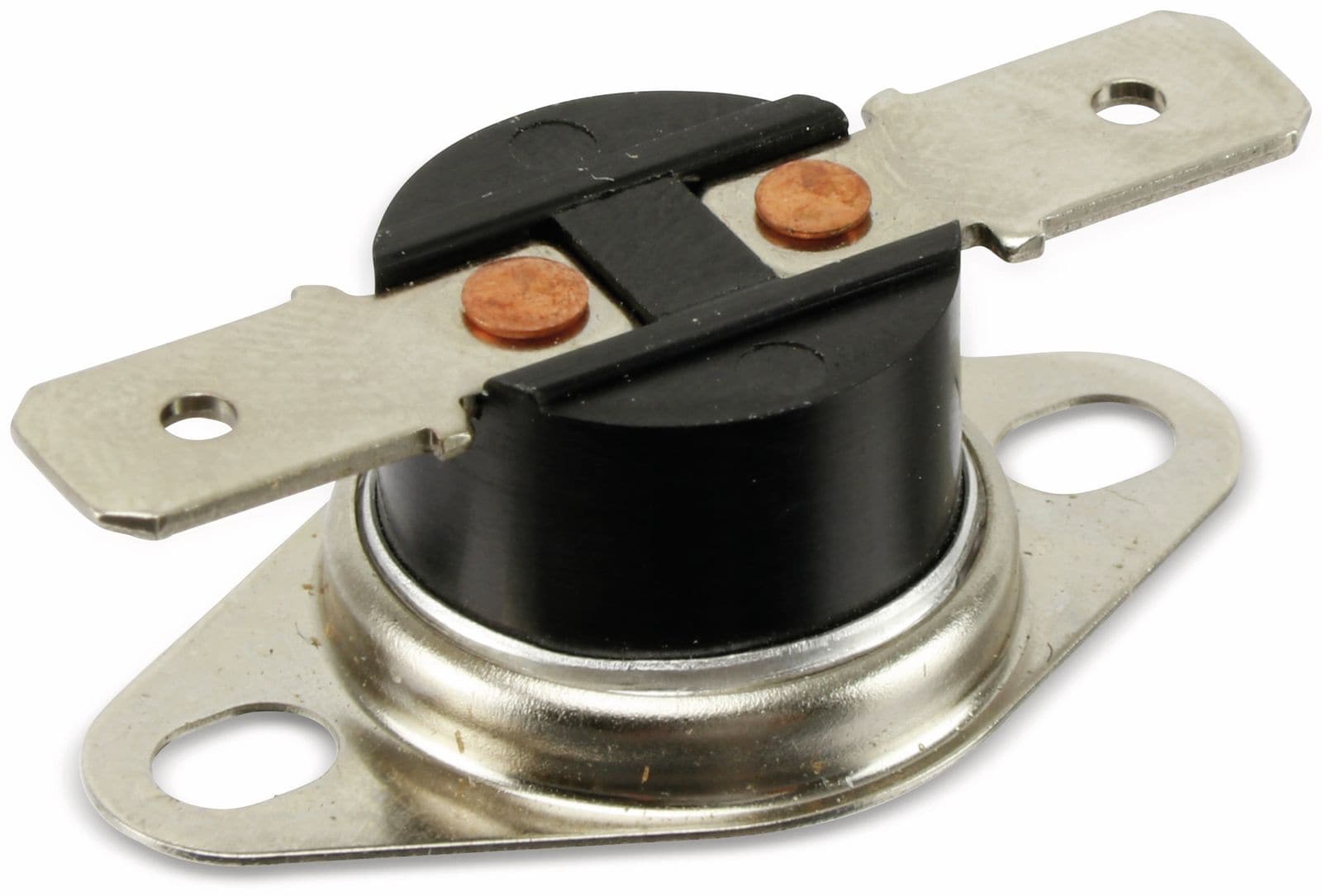

Thermoschalter, KSD 301, 60 °C, 10 A/250 V~, Schließer

Thermoschalter KSD 301: Präziser Schutz für Ihre Geräte bei 60 °C

Sie suchen nach einer zuverlässigen und präzisen Lösung zur Temperaturüberwachung und zum Schutz Ihrer elektrischen Geräte? Der Thermoschalter KSD 301, ausgelegt auf 60 °C, 10 A und 250 V~, ist die ideale Wahl für jeden, der Wert auf Sicherheit, Langlebigkeit und gleichbleibende Leistung legt. Dieser Schließer-Typ ist perfekt geeignet für eine Vielzahl von Anwendungen, von Haushaltsgeräten über industrielle Steuerungen bis hin zu Heizsystemen, wo eine exakte Temperaturschwelle für den sicheren Betrieb unerlässlich ist.

Wesentliche Vorteile des Thermoschalters KSD 301

• Zuverlässiger Übertemperaturschutz: Der KSD 301 unterbricht bei Erreichen der definierten 60 °C zuverlässig den Stromkreis und verhindert so Schäden durch Überhitzung. Dies schützt nicht nur Ihre Geräte, sondern erhöht auch die allgemeine Sicherheit im Einsatzbereich.
• Präzise Auslösetemperatur: Mit einer exakt definierten Auslösetemperatur von 60 °C sorgt dieser Thermoschalter für eine konsistente und vorhersagbare Abschaltung. Sie können sich auf seine Performance verlassen, wenn es darauf ankommt.
• Hohe Belastbarkeit: Die Spezifikation von 10 Ampere und 250 Volt Wechselstrom (~), macht den KSD 301 für eine breite Palette von Stromkreisen und Geräten geeignet, ohne Kompromisse bei der Leistung eingehen zu müssen.
• Kompakte Bauform: Trotz seiner Leistungsfähigkeit ist der Thermoschalter KSD 301 kompakt gestaltet, was eine einfache Integration in unterschiedlichste Geräte und Systeme ermöglicht, selbst bei begrenztem Platzangebot.
• Langlebige Konstruktion: Gefertigt aus robusten Materialien, ist dieser Thermoschalter auf eine lange Lebensdauer ausgelegt und widersteht den typischen Betriebsbedingungen, denen er ausgesetzt sein wird.
• Einfache Installation: Die Schließer-Funktion und die standardisierten Anschlüsse erleichtern die Integration in bestehende oder neue Schaltungen erheblich. Sie benötigen keine speziellen Vorkenntnisse für den Anschluss.

Technische Spezifikationen und Einsatzmöglichkeiten

Der Thermoschalter KSD 301 repräsentiert einen bewährten Typ von Bimetall-Thermostat, der nach dem Prinzip der thermischen Ausdehnung zweier Metalle mit unterschiedlichen Wärmeausdehnungskoeffizienten arbeitet. Sobald die Temperatur den eingestellten Schwellenwert von 60 °C erreicht, verbiegt sich das Bimetall-Element und löst den mechanischen Schalter aus, der den Stromkreis öffnet (bei einem Schließer wird dies durch Trennen des Stromflusses erreicht, die Funktion ist somit die eines Schutzschalters). Nach dem Abkühlen unter den Rücksetzpunkt schließt der Thermoschalter den Stromkreis automatisch wieder. Diese Funktionalität macht ihn ideal für die thermische Überwachung und Steuerung in einer Vielzahl von Geräten. Mögliche Einsatzgebiete umfassen unter anderem:

• Haushaltsgeräte: Überwachung der Temperatur in Kaffeemaschinen, Wasserkochern, Toastern, Heizlüftern, Kühlschränken und Gefriertruhen.
• Industrielle Anwendungen: Schutz von Motoren, Transformatoren, Heizplatten, Pumpen und anderen Maschinen vor Überhitzung.
• Kfz-Bereich: Temperaturschalter für Lüftersteuerungen, Heizsysteme oder Kühlmittelüberwachung.
• Beleuchtungssysteme: Schutz von leistungsstarken Lampen vor Überhitzung.
• Heiz- und Klimatechnik: Steuerung und Überwachung von Heizgeräten, Lüftungsanlagen und Klimaanlagen.

Detaillierte Produktmerkmale

Merkmal	Beschreibung
Typ	Thermoschalter KSD 301
Funktion	Schließer (NC – Normally Closed) im Ruhezustand, öffnet bei Erreichen der Auslösetemperatur.
Auslösetemperatur	60 °C (präzise und wiederholbar)
Elektrische Werte	10 A / 250 V~ (AC – Wechselstrom)
Schaltzyklus (Temperatur)	Typischerweise ca. 15-25 K Temperaturdifferenz zwischen Schließen und Öffnen (Hysterese), um ein schnelles Ein- und Ausschalten zu verhindern.
Materialien	Robustes Gehäuse (oft Bakelit oder ähnliche hitzebeständige Kunststoffe), Bimetall-Element aus einer hochwertigen Legierung für zuverlässige thermische Reaktionen. Kontakte aus langlebigen Metallen.
Anschlussart	In der Regel Anschluss über Kabelschuhe oder Lötösen, je nach Modellvariante. Ermöglicht sichere und stabile elektrische Verbindungen.
Umgebungstemperatur	Geeignet für den Einsatz in Umgebungen mit normalen Betriebstemperaturen, wobei die Auslösetemperatur von 60 °C die kritische Marke darstellt.
Einsatzdauer	Ausgelegt für eine hohe Anzahl von Schaltzyklen, was eine lange Lebensdauer und Zuverlässigkeit im Dauerbetrieb gewährleistet.

So wählen Sie den richtigen Thermoschalter

Die Auswahl des korrekten Thermoschalters ist entscheidend für die Funktionalität und Sicherheit Ihrer Anwendung. Beim KSD 301 mit 60 °C sind folgende Punkte besonders relevant: Die benötigte Schaltfunktion – in diesem Fall ein Schließer (NC), der den Stromkreis unterbricht, wenn die Temperatur steigt – ist für Übertemperaturschutzanwendungen typisch. Die Auslösetemperatur von 60 °C muss exakt zu Ihrem Temperaturszenario passen. Eine zu niedrige Temperatur könnte zu unnötigen Abschaltungen führen, eine zu hohe könnte den Schutz deaktivieren. Die elektrische Belastbarkeit von 10 A bei 250 V~ sollte stets im Verhältnis zum Stromverbrauch des zu schützenden Geräts betrachtet werden. Achten Sie darauf, dass der Schalter für die Stromstärke ausgelegt ist und noch eine ausreichende Sicherheitsreserve vorhanden ist.

Der KSD 301 im Detail: Aufbau und Funktionsweise

Der KSD 301 Thermoschalter ist ein mechanisches Bauteil, das auf physikalischen Prinzipien beruht. Sein Herzstück ist ein Bimetall-Plättchen. Dieses Plättchen besteht aus zwei Metallschichten, die untrennbar miteinander verbunden sind und unterschiedliche thermische Ausdehnungskoeffizienten aufweisen. Wenn die Temperatur des Schalters steigt, dehnt sich die eine Metallschicht stärker aus als die andere. Diese unterschiedliche Ausdehnung bewirkt, dass sich das Bimetall-Plättchen krümmt oder biegt. Bei Erreichen der voreingestellten Auslösetemperatur von 60 °C ist die Krümmung des Bimetalls stark genug, um einen kleinen mechanischen Schalter zu betätigen. Dieser Schalter trennt dann den Stromfluss in dem von ihm kontrollierten Stromkreis. Dies ist die Schutzfunktion, die Ihre Geräte vor schädlicher Überhitzung bewahrt.

Sobald die Umgebungstemperatur wieder unter einen bestimmten Wert fällt (die sogenannte Rückstellt öse oder Hysterese), entspannt sich das Bimetall-Plättchen und krümmt sich zurück in seine ursprüngliche Form. Dadurch wird der mechanische Schalter wieder in seine Ruhestellung gebracht und der Stromkreis schließt sich automatisch. Diese automatische Rückstellung ist für viele Anwendungen erwünscht, da sie den Betrieb nach einer Abkühlphase ohne manuelles Eingreifen wieder ermöglicht. Der KSD 301 ist als Schließer-Typ (NC – Normally Closed) spezifiziert. Das bedeutet, dass im Normalzustand, also bei Temperaturen unterhalb von 60 °C, der interne Kontakt geschlossen ist und Strom fließen kann. Erst beim Erreichen der Auslösetemperatur öffnet der Kontakt und unterbricht den Stromkreis.

Präzision und Zuverlässigkeit im täglichen Einsatz

Die präzise Auslösetemperatur von 60 °C macht den KSD 301 zu einer ausgezeichneten Wahl für Anwendungen, bei denen eine exakte Temperaturschwelle eingehalten werden muss. In einem Wasserkocher beispielsweise kann dies verhindern, dass das Wasser überhitzt und unnötig Energie verbraucht wird, oder in einem Heizgerät, dass die Oberflächentemperatur gefährliche Werte erreicht. Die robuste Konstruktion des Gehäuses, oft aus hitzebeständigen Kunststoffen wie Bakelit gefertigt, schützt die empfindlichen inneren Komponenten vor Staub, Feuchtigkeit und mechanischen Einwirkungen. Die Anschlussklemmen oder Lötösen gewährleisten eine sichere und dauerhafte elektrische Verbindung, die auch bei Vibrationen oder Temperaturschwankungen stabil bleibt. Die elektrische Belastbarkeit von 10 Ampere bei 250 Volt Wechselstrom ist für die meisten gängigen Haushalts- und Kleingeräte mehr als ausreichend und bietet eine solide Reserve.

Häufig gestellte Fragen (FAQ)

FAQ – Häufig gestellte Fragen zu Thermoschalter, KSD 301, 60 °C, 10 A/250 V~, Schließer

Was bedeutet „Schließer“ (NC) bei diesem Thermoschalter?

Ein Thermoschalter vom Typ „Schließer“ (Normally Closed, NC) hat im Normalzustand, also bei Temperaturen unterhalb der Auslösetemperatur, einen geschlossenen Stromkreis. Wenn die voreingestellte Temperatur von 60 °C erreicht wird, öffnet der Schalter und unterbricht den Stromfluss. Dies ist die typische Funktion für Übertemperaturschutz.

Kann der Thermoschalter KSD 301 auch für Gleichstrom (DC) verwendet werden?

Die Spezifikation von 250 V~ (AC – Wechselstrom) gibt die primäre Anwendung an. Obwohl solche Schalter oft auch mit Gleichstrom funktionieren, sollte die Spannung und Stromstärke genau geprüft und die Eignung für DC-Anwendungen separat bestätigt werden. Die Leistungsparameter können sich bei Gleichstrom anders verhalten.

Was ist die Hysterese und warum ist sie wichtig?

Die Hysterese ist die Temperaturdifferenz zwischen dem Öffnen des Kontakts (Auslösetemperatur) und dem Schließen des Kontakts (Rückstelltemperatur). Eine moderate Hysterese, typischerweise im Bereich von 15-25 K bei diesem Modell, verhindert ein zu häufiges oder schnelles Ein- und Ausschalten (Prellen), was die Lebensdauer des Schalters und des angeschlossenen Geräts verlängert.

Wie wird der Thermoschalter KSD 301 montiert?

Die Montage erfolgt üblicherweise durch Anschluss an die zu überwachende Komponente oder an das Gerät selbst, sodass er die relevante Temperatur wahrnehmen kann. Die elektrischen Anschlüsse erfolgen über integrierte Kabelschuhe oder Lötösen.

Wie lange ist die Lebensdauer eines solchen Thermoschalters?

Die Lebensdauer hängt von der Anzahl der Schaltzyklen, der Betriebstemperatur, der Belastung und der Umgebung ab. Hochwertige Thermoschalter wie der KSD 301 sind für eine hohe Anzahl von Schaltzyklen ausgelegt, oft im Bereich von zehntausenden oder hunderttausenden Zyklen unter optimalen Bedingungen.

Was passiert, wenn die Auslösetemperatur von 60 °C überschritten wird?

Wenn die Temperatur von 60 °C erreicht wird, öffnet der Thermoschalter den Stromkreis. Dies unterbricht die Stromzufuhr zum angeschlossenen Gerät oder Bauteil und schützt es so vor weiterer Erhitzung und möglichen Schäden.

Ist der Thermoschalter KSD 301 gegen Wasser oder Staub geschützt?

Die genaue Schutzklasse (IP-Code) ist modellabhängig und sollte dem Datenblatt entnommen werden. In der Regel verfügen Standard-Thermoschalter dieser Bauart über einen gewissen Schutz gegen Staub und Spritzwasser, sind aber nicht für den Einsatz in stark kontaminierten oder nassen Umgebungen ohne zusätzliche Schutzmaßnahmen geeignet.
