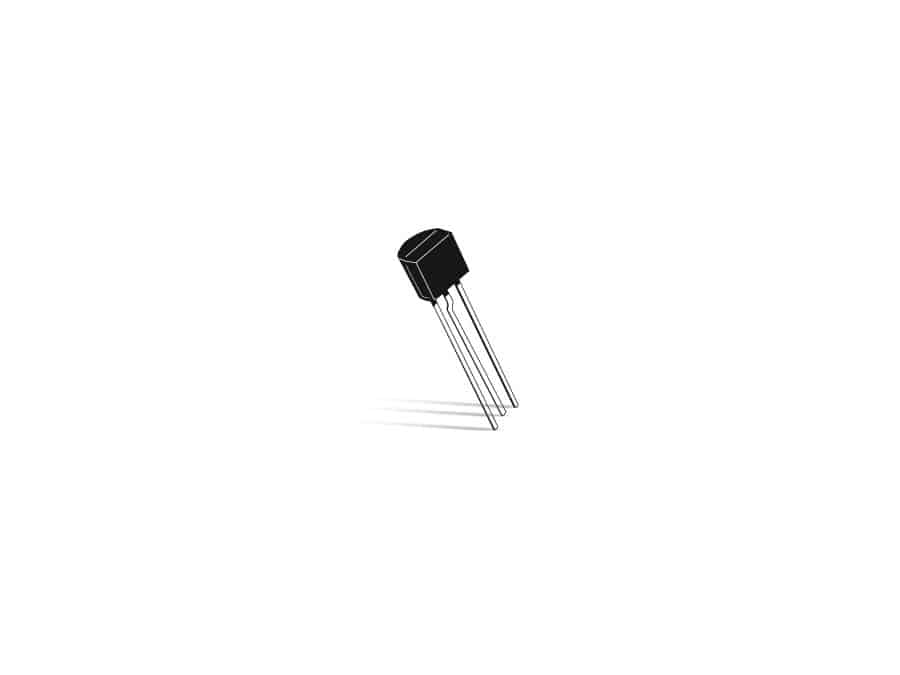

Transistor BC337-25, NPN, 45 V, 0,8 A, TO92

Entdecken Sie die unendlichen Möglichkeiten der Elektronik mit dem BC337-25 NPN Transistor! Dieses kleine, aber leistungsstarke Bauelement im TO92-Gehäuse ist mehr als nur ein Transistor – es ist ein Schlüssel, der Ihnen die Tür zu innovativen Projekten und kreativen Schaltungen öffnet. Lassen Sie sich von der Zuverlässigkeit und Vielseitigkeit des BC337-25 inspirieren und verwandeln Sie Ihre Ideen in greifbare Realität.

Der BC337-25: Ihr zuverlässiger Partner für elektronische Schaltungen

Der BC337-25 ist ein vielseitiger NPN-Bipolartransistor, der sich durch seine Robustheit und seine breite Anwendbarkeit auszeichnet. Ob in Verstärkerschaltungen, als Schalter oder in Oszillatoren – dieser Transistor meistert eine Vielzahl von Aufgaben mit Bravour. Seine kompakte Bauform im TO92-Gehäuse ermöglicht eine einfache Integration in Ihre Projekte, während seine elektrischen Eigenschaften eine stabile und zuverlässige Performance gewährleisten.

Dieser Transistor ist der ideale Baustein für Bastler, Studenten und professionelle Entwickler, die Wert auf Qualität und Flexibilität legen. Mit dem BC337-25 in Ihrer Werkzeugkiste sind Sie bestens gerüstet, um Ihre elektronischen Visionen zu verwirklichen und innovative Lösungen zu entwickeln.

Technische Daten im Überblick:

Hier finden Sie die wichtigsten technischen Spezifikationen des BC337-25 Transistors übersichtlich zusammengefasst:

Eigenschaft	Wert
Transistor-Typ	NPN
Maximale Kollektor-Emitter-Spannung (Vceo)	45 V
Maximaler Kollektorstrom (Ic)	0,8 A
Verlustleistung (Pc)	0,625 W
Stromverstärkung (hFE)	160 – 400 (typisch 250)
Gehäuse	TO92
Betriebstemperaturbereich	-65 °C bis +150 °C

Die Magie des BC337-25: Mehr als nur ein Bauelement

Stellen Sie sich vor, Sie arbeiten an einem Projekt, das Ihre ganze Kreativität fordert. Sie brauchen einen zuverlässigen Transistor, der Ihren hohen Ansprüchen genügt. Der BC337-25 ist genau dieser Partner, auf den Sie sich verlassen können. Seine Fähigkeit, Ströme zu verstärken und als Schalter zu fungieren, macht ihn zu einem unverzichtbaren Bestandteil Ihrer elektronischen Schaltungen.

Ob Sie einen Verstärker für Ihre Audioanlage bauen, eine Steuerung für Ihre Modellbahn entwickeln oder ein ausgeklügeltes Sensorsystem realisieren möchten – der BC337-25 bietet Ihnen die nötige Flexibilität und Performance, um Ihre Ideen in die Tat umzusetzen. Seine einfache Handhabung und seine robuste Bauweise machen ihn zum idealen Begleiter für Ihre elektronischen Abenteuer.

Anwendungsbeispiele: Wo der BC337-25 glänzt

Die Vielseitigkeit des BC337-25 Transistors kennt kaum Grenzen. Hier sind einige Beispiele, wie Sie dieses kleine Kraftpaket in Ihren Projekten einsetzen können:

• Audioverstärker: Verstärken Sie Audiosignale für Kopfhörer, Lautsprecher oder Mikrofonvorverstärker.
• Schalter: Steuern Sie LED-Anzeigen, Relais oder andere elektronische Komponenten mit geringem Stromverbrauch.
• Oszillatoren: Erzeugen Sie periodische Signale für Timer, Taktgeber oder Funktionsgeneratoren.
• Sensorschaltungen: Verarbeiten Sie Signale von Sensoren wie Temperatur-, Licht- oder Drucksensoren.
• Motorsteuerungen: Steuern Sie kleine DC-Motoren für Roboter, Modellfahrzeuge oder andere Anwendungen.
• Netzteile: Regulieren Sie Spannungen und Ströme in einfachen Netzteilen.

Diese Liste ist natürlich nicht erschöpfend. Mit etwas Fantasie und Kreativität können Sie den BC337-25 in unzähligen weiteren Anwendungen einsetzen und so Ihre elektronischen Projekte zum Leben erwecken.

Entfesseln Sie Ihre Kreativität: Projekte mit dem BC337-25

Lassen Sie sich von diesen Projektideen inspirieren und entdecken Sie die unendlichen Möglichkeiten des BC337-25 Transistors:

• Einfacher Audioverstärker: Bauen Sie einen kleinen, aber feinen Audioverstärker für Ihre Kopfhörer oder Lautsprecher.
• LED-Blinker: Steuern Sie eine oder mehrere LEDs mit einem einfachen Blinkschaltung.
• Lichtsensor: Erstellen Sie einen Lichtsensor, der bei Dunkelheit automatisch eine LED einschaltet.
• Temperatursensor: Messen Sie die Temperatur mit einem Thermistor und dem BC337-25.
• Motorsteuerung: Steuern Sie einen kleinen DC-Motor mit einem Potentiometer und dem BC337-25.

Diese Projekte sind ideal für Anfänger, um die Grundlagen der Elektronik zu erlernen und die Funktionsweise des BC337-25 Transistors zu verstehen. Aber auch erfahrene Bastler können sich von diesen Ideen inspirieren lassen und komplexere Schaltungen entwickeln.

Qualität, die überzeugt: Darum ist der BC337-25 die richtige Wahl

Wir wissen, dass Sie bei elektronischen Bauelementen keine Kompromisse eingehen wollen. Deshalb bieten wir Ihnen mit dem BC337-25 einen Transistor, der höchsten Qualitätsstandards entspricht. Er wurde sorgfältig gefertigt und getestet, um Ihnen eine zuverlässige und langlebige Performance zu gewährleisten.

Der BC337-25 zeichnet sich durch seine hohe Stromverstärkung, seine niedrige Sättigungsspannung und seine robuste Bauweise aus. Diese Eigenschaften machen ihn zu einer ausgezeichneten Wahl für anspruchsvolle Anwendungen, bei denen es auf Präzision und Zuverlässigkeit ankommt.

Sicherheitshinweise:

Bitte beachten Sie bei der Verwendung des BC337-25 Transistors die folgenden Sicherheitshinweise:

• Überschreiten Sie niemals die maximal zulässigen Werte für Spannung, Strom und Leistung.
• Schützen Sie den Transistor vor statischer Entladung.
• Verwenden Sie den Transistor nur in trockenen Umgebungen.
• Beachten Sie die Polarität der Anschlüsse.
• Bei Überhitzung den Betrieb sofort einstellen.

Durch die Einhaltung dieser Sicherheitshinweise gewährleisten Sie einen sicheren und störungsfreien Betrieb des BC337-25 Transistors.

Häufig gestellte Fragen (FAQ)

Was bedeutet die Bezeichnung BC337-25?

Die Bezeichnung BC337-25 gibt Auskunft über den Typ und die Spezifikationen des Transistors. „BC337“ kennzeichnet den Transistor als NPN-Bipolartransistor, während „-25“ auf die Stromverstärkungsgruppe (hFE) hinweist. In diesem Fall bedeutet „-25“, dass die Stromverstärkung typischerweise zwischen 160 und 400 liegt, was ihn für viele Allzweckanwendungen geeignet macht.

Kann ich den BC337-25 durch einen anderen Transistor ersetzen?

Ja, der BC337-25 kann durch andere NPN-Transistoren mit ähnlichen oder besseren Spezifikationen ersetzt werden. Beliebte Alternativen sind beispielsweise der BC547, BC548 oder der 2N3904. Achten Sie bei der Auswahl eines Ersatztransistors darauf, dass die maximale Kollektor-Emitter-Spannung (Vceo), der maximale Kollektorstrom (Ic) und die Verlustleistung (Pc) mindestens den Werten des BC337-25 entsprechen oder diese übertreffen. Berücksichtigen Sie auch die Stromverstärkung (hFE), um sicherzustellen, dass der Ersatztransistor die gewünschte Performance in Ihrer Schaltung bietet. Es ist immer ratsam, das Datenblatt des Ersatztransistors zu konsultieren, um die Kompatibilität sicherzustellen.

Wie erkenne ich die Belegung der Pins beim BC337-25?

Die Pinbelegung des BC337-25 im TO92-Gehäuse ist (von links nach rechts, mit der flachen Seite des Transistors nach vorne):

1. Emitter (E)
2. Kollektor (C)
3. Basis (B)

Es ist wichtig, die Pinbelegung korrekt zu identifizieren, um den Transistor richtig in die Schaltung einzubauen und Beschädigungen zu vermeiden. Im Zweifelsfall können Sie das Datenblatt des Herstellers konsultieren, um die Pinbelegung zu überprüfen.

Was passiert, wenn ich die maximale Spannung oder den maximalen Strom überschreite?

Das Überschreiten der maximal zulässigen Spannung (Vceo) oder des maximal zulässigen Stroms (Ic) kann zu einer dauerhaften Beschädigung des BC337-25 Transistors führen. Dies kann in Form eines Kurzschlusses, einer Verringerung der Stromverstärkung oder einem vollständigen Ausfall des Transistors auftreten. In einigen Fällen kann eine Überschreitung der maximalen Werte auch zu Überhitzung und Brandgefahr führen. Es ist daher unerlässlich, die technischen Daten des Transistors genau zu beachten und sicherzustellen, dass die Spannung und der Strom in der Schaltung innerhalb der zulässigen Grenzen liegen. Verwenden Sie gegebenenfalls Schutzschaltungen wie Widerstände oder Dioden, um den Transistor vor Überlastung zu schützen.

Kann ich den BC337-25 als Schalter verwenden?

Ja, der BC337-25 eignet sich hervorragend als Schalter für kleine Lasten. Um ihn als Schalter zu verwenden, steuern Sie den Stromfluss zwischen Kollektor und Emitter, indem Sie einen kleinen Strom an die Basis anlegen. Wenn ein ausreichender Basisstrom vorhanden ist, schaltet der Transistor „ein“ und ermöglicht den Stromfluss zwischen Kollektor und Emitter. Wenn kein Basisstrom vorhanden ist, schaltet der Transistor „aus“ und blockiert den Stromfluss. Um den BC337-25 als Schalter zu verwenden, benötigen Sie einen Basisvorwiderstand, um den Basisstrom zu begrenzen und den Transistor vor Beschädigung zu schützen. Der Wert des Basisvorwiderstands hängt von der Versorgungsspannung und dem gewünschten Kollektorstrom ab. Es ist ratsam, den Basiswiderstand so zu wählen, dass der Transistor in den Sättigungsbereich gelangt, um einen möglichst geringen Spannungsabfall zwischen Kollektor und Emitter zu erreichen. Dies führt zu einem effizienteren Schalten und minimiert die Verlustleistung.

Wie berechne ich den Basisvorwiderstand für den BC337-25?

Die Berechnung des Basisvorwiderstands (Rb) für den BC337-25 hängt von verschiedenen Faktoren ab, darunter die Versorgungsspannung (Vcc), der gewünschte Kollektorstrom (Ic) und die Stromverstärkung (hFE) des Transistors. Hier ist eine einfache Formel, die Ihnen bei der Berechnung hilft:

Rb = (Vcc – Vbe) / (Ic / hFE)

Dabei ist:

• Vcc die Versorgungsspannung
• Vbe die Basis-Emitter-Spannung (typischerweise ca. 0,7 V für Siliziumtransistoren wie den BC337-25)
• Ic der gewünschte Kollektorstrom
• hFE die Stromverstärkung des Transistors (verwenden Sie den niedrigsten Wert des hFE-Bereichs, um sicherzustellen, dass der Transistor in den Sättigungsbereich gelangt)

Beispiel: Nehmen wir an, Sie haben eine Versorgungsspannung von 5 V (Vcc = 5 V), einen gewünschten Kollektorstrom von 100 mA (Ic = 0,1 A) und eine Stromverstärkung von 100 (hFE = 100). Dann wäre die Berechnung:

Rb = (5 V – 0,7 V) / (0,1 A / 100) = 4,3 V / 0,001 A = 4300 Ohm

In diesem Fall wäre ein Widerstand von 4,3 kOhm ein guter Ausgangspunkt. Es ist jedoch ratsam, den Wert des Widerstands in der Praxis anzupassen, um die optimale Performance zu erzielen. Beachten Sie, dass dies eine vereinfachte Berechnung ist und andere Faktoren wie die Lastimpedanz und die Temperatur berücksichtigt werden können, um eine genauere Berechnung zu erhalten.

Kann ich den BC337-25 parallel schalten, um den Strom zu erhöhen?

Obwohl es theoretisch möglich ist, Transistoren parallel zu schalten, um den Strom zu erhöhen, ist dies in der Praxis oft schwierig und erfordert besondere Vorkehrungen. Das Problem bei der Parallelschaltung von Transistoren besteht darin, dass sie aufgrund von Fertigungstoleranzen und Temperaturunterschieden nicht exakt die gleichen Eigenschaften haben. Dies führt dazu, dass ein Transistor mehr Strom zieht als der andere, was zu einer ungleichmäßigen Lastverteilung und möglicherweise zu einer Überlastung eines der Transistoren führen kann. Um dieses Problem zu minimieren, ist es ratsam, kleine Emitterwiderstände (z.B. 0,1 Ohm) in Reihe mit jedem Transistor zu schalten, um den Strom zu stabilisieren und eine gleichmäßigere Lastverteilung zu gewährleisten. Außerdem sollten die Transistoren möglichst nah beieinander platziert werden, um Temperaturunterschiede zu minimieren. Eine bessere Alternative zur Parallelschaltung von Transistoren ist oft die Verwendung eines einzelnen Transistors mit höherer Strombelastbarkeit oder die Verwendung eines MOSFET, der von Natur aus eine bessere Stromverteilung aufweist.

Wie schütze ich den BC337-25 vor statischer Entladung (ESD)?

Statische Entladung (ESD) kann den BC337-25 Transistor beschädigen oder zerstören. Um ihn vor ESD zu schützen, sollten Sie folgende Maßnahmen ergreifen:

• Verwenden Sie eine Erdungsmatte: Legen Sie eine Erdungsmatte auf Ihre Arbeitsfläche und verbinden Sie diese mit einem Erdungspunkt.
• Tragen Sie ein Antistatikarmband: Tragen Sie ein Antistatikarmband und verbinden Sie es mit der Erdungsmatte.
• Verwenden Sie antistatische Verpackungen: Lagern und transportieren Sie den BC337-25 in antistatischen Beuteln oder Behältern.
• Vermeiden Sie synthetische Materialien: Tragen Sie keine Kleidung aus synthetischen Materialien, da diese statische Elektrizität erzeugen können.
• Entladen Sie sich, bevor Sie den Transistor berühren: Berühren Sie vor dem Umgang mit dem Transistor einen geerdeten Gegenstand, um sich zu entladen.
• Arbeiten Sie in einer Umgebung mit kontrollierter Luftfeuchtigkeit: Eine höhere Luftfeuchtigkeit reduziert die statische Aufladung.

Durch die Einhaltung dieser Maßnahmen können Sie das Risiko von ESD-Schäden am BC337-25 Transistor erheblich reduzieren und seine Lebensdauer verlängern.
