Der BC546B: Ein Transistor für unzählige Anwendungen

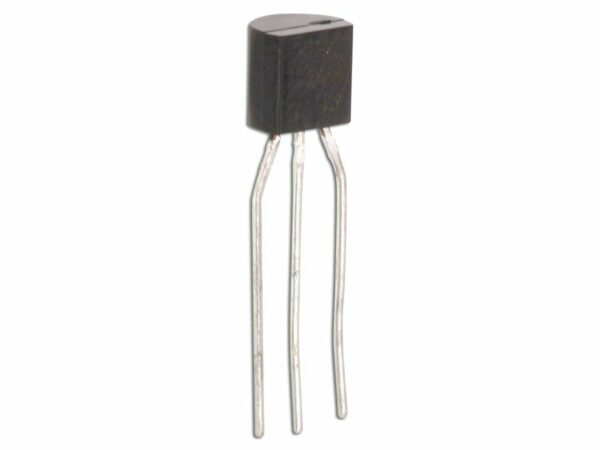

Der BC546B ist ein NPN-Bipolartransistor im TO92-Gehäuse, der sich durch seine Vielseitigkeit und Zuverlässigkeit auszeichnet. Mit einer Kollektor-Emitter-Spannung von 65 V, einem Kollektorstrom von 0,1 A und einer Verlustleistung von 0,5 W ist er ideal für eine breite Palette von Anwendungen geeignet. Von Verstärkerschaltungen über Schalter bis hin zu Oszillatoren – der BC546B ist ein echtes Multitalent, das in keiner Elektronikwerkstatt fehlen sollte.
Stellen Sie sich vor, wie Sie mit diesem kleinen Bauteil Ihre eigenen Audioverstärker bauen, LED-Schaltungen steuern oder sogar komplexe Steuerungssysteme realisieren. Der BC546B ist nicht nur ein elektronisches Bauelement, sondern ein Werkzeug, mit dem Sie Ihre Ideen in die Realität umsetzen können. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die unendlichen Möglichkeiten, die Ihnen dieser Transistor bietet.
Technische Daten im Überblick
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des BC546B zu geben, haben wir hier die wichtigsten technischen Daten für Sie zusammengefasst:
| Parameter | Wert |
|---|---|
| Transistor-Typ | NPN |
| Gehäuse | TO92 |
| Kollektor-Emitter-Spannung (VCEO) | 65 V |
| Kollektorstrom (IC) | 0,1 A |
| Verlustleistung (Ptot) | 0,5 W |
| Stromverstärkung (hFE) | Typisch 200 (B-Klasse) |
| Übergangsfrequenz (fT) | 150 MHz |
Diese technischen Daten sind entscheidend, um den BC546B optimal in Ihre Schaltungen zu integrieren und seine Leistungsfähigkeit voll auszuschöpfen. Achten Sie darauf, die Grenzwerte einzuhalten, um eine lange Lebensdauer und einen zuverlässigen Betrieb zu gewährleisten.
Die Vielseitigkeit des BC546B in der Praxis
Der BC546B ist nicht nur ein Transistor mit beeindruckenden technischen Daten, sondern auch ein Bauelement, das sich in einer Vielzahl von Anwendungen bewährt hat. Seine Vielseitigkeit macht ihn zu einem unverzichtbaren Bestandteil in der Welt der Elektronik.
Verstärkerschaltungen: Ob Audioverstärker, Vorverstärker oder instrumentelle Verstärker – der BC546B eignet sich hervorragend für den Aufbau von Verstärkerschaltungen. Seine hohe Stromverstärkung ermöglicht es, schwache Signale zu verstärken und somit ein klares und deutliches Signal zu erzeugen. Stellen Sie sich vor, wie Sie mit diesem Transistor Ihre eigenen Kopfhörerverstärker bauen und Ihre Lieblingsmusik in bester Qualität genießen können.
Schalter: Der BC546B kann auch als elektronischer Schalter eingesetzt werden, um beispielsweise LEDs, Relais oder andere elektronische Bauteile zu steuern. Durch Anlegen einer Spannung an die Basis kann der Transistor leitend geschaltet werden, wodurch ein Stromfluss zwischen Kollektor und Emitter ermöglicht wird. Diese Funktion ist besonders nützlich in Steuerungssystemen, in denen es darum geht, verschiedene Komponenten ein- und auszuschalten.
Oszillatoren: Oszillatoren sind Schaltungen, die periodische Signale erzeugen, wie beispielsweise Rechteck-, Sinus- oder Dreiecksignale. Der BC546B kann in verschiedenen Oszillatorschaltungen eingesetzt werden, um diese Signale zu erzeugen. Diese Funktion ist besonders wichtig in der Messtechnik, in der diese Signale zur Kalibrierung von Geräten oder zur Durchführung von Messungen benötigt werden.
Sensorschaltungen: In Sensorschaltungen wird der BC546B verwendet, um die Signale von Sensoren zu verstärken oder zu schalten. Beispielsweise kann er in einer Lichtschranke eingesetzt werden, um zu erkennen, ob ein Objekt einen Lichtstrahl unterbricht. Diese Funktion ist besonders nützlich in der Automatisierungstechnik, in der Sensoren zur Überwachung von Prozessen eingesetzt werden.
Logikschaltungen: Der BC546B kann auch in einfachen Logikschaltungen eingesetzt werden, um logische Funktionen wie AND, OR oder NOT zu realisieren. Diese Schaltungen bilden die Grundlage für komplexere digitale Schaltungen und sind somit ein wichtiger Bestandteil der Elektronik.
Dies sind nur einige Beispiele für die vielfältigen Einsatzmöglichkeiten des BC546B. Lassen Sie Ihrer Fantasie freien Lauf und entdecken Sie weitere Anwendungen, in denen dieser Transistor seine Stärken ausspielen kann.
Der BC546B im Vergleich: Warum dieser Transistor die richtige Wahl ist
Auf dem Markt gibt es eine Vielzahl von Transistoren, die für unterschiedliche Anwendungen geeignet sind. Warum sollten Sie sich also für den BC546B entscheiden? Die Antwort liegt in seiner Kombination aus Vielseitigkeit, Zuverlässigkeit und einem attraktiven Preis-Leistungs-Verhältnis.
Im Vergleich zu anderen NPN-Transistoren im TO92-Gehäuse bietet der BC546B eine gute Balance zwischen Spannungsfestigkeit, Strombelastbarkeit und Stromverstärkung. Dies macht ihn zu einer idealen Wahl für eine breite Palette von Anwendungen, ohne dass Sie auf spezialisierte Transistoren zurückgreifen müssen.
Ein weiterer Vorteil des BC546B ist seine hohe Verfügbarkeit und sein günstiger Preis. Dies macht ihn zu einer wirtschaftlichen Lösung für Ihre Projekte, ohne dass Sie Kompromisse bei der Qualität eingehen müssen. Sie können sich darauf verlassen, dass der BC546B zuverlässig seinen Dienst verrichtet und Ihnen lange Freude bereitet.
Darüber hinaus ist der BC546B einfach zu handhaben und zu verarbeiten. Das TO92-Gehäuse ist weit verbreitet und lässt sich problemlos auf Lochrasterplatinen, Steckbrettern oder Leiterplatten montieren. Dies macht den BC546B zu einer idealen Wahl für Anfänger und erfahrene Elektroniker gleichermaßen.
Wenn Sie also einen vielseitigen, zuverlässigen und kostengünstigen Transistor suchen, der sich für eine breite Palette von Anwendungen eignet, dann ist der BC546B die richtige Wahl für Sie. Lassen Sie sich von seinen Stärken überzeugen und realisieren Sie Ihre Elektronikprojekte mit diesem kleinen Helden der Elektronik.
Tipps und Tricks für den erfolgreichen Einsatz des BC546B
Um das volle Potenzial des BC546B auszuschöpfen und sicherzustellen, dass Ihre Schaltungen optimal funktionieren, haben wir hier einige Tipps und Tricks für Sie zusammengestellt:
- Datenblatt beachten: Bevor Sie den BC546B in Ihre Schaltung integrieren, sollten Sie unbedingt das Datenblatt des Herstellers konsultieren. Hier finden Sie alle wichtigen Informationen über die technischen Daten, Grenzwerte und empfohlenen Betriebsparameter.
- Vorwiderstände verwenden: Um den BC546B vor Überlastung zu schützen, sollten Sie in der Basisleitung einen Vorwiderstand verwenden. Dieser begrenzt den Basisstrom und verhindert, dass der Transistor beschädigt wird.
- Kühlkörper verwenden: Wenn der BC546B über längere Zeit mit hoher Leistung betrieben wird, kann er sich erwärmen. Um eine Überhitzung zu vermeiden, sollten Sie einen Kühlkörper verwenden, um die Wärme abzuführen.
- Schutzdioden verwenden: Um den BC546B vor Überspannungen zu schützen, können Sie Schutzdioden parallel zur Kollektor-Emitter-Strecke schalten. Diese leiten Überspannungen ab und verhindern, dass der Transistor beschädigt wird.
- Saubere Verarbeitung: Achten Sie auf eine saubere Verarbeitung der Bauteile und Leiterbahnen. Vermeiden Sie Kurzschlüsse und kalte Lötstellen, um eine zuverlässige Funktion der Schaltung zu gewährleisten.
- Testen und Messen: Bevor Sie die Schaltung in Betrieb nehmen, sollten Sie sie gründlich testen und messen. Überprüfen Sie die Spannungen, Ströme und Signale, um sicherzustellen, dass alles ordnungsgemäß funktioniert.
Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um den BC546B erfolgreich in Ihre Elektronikprojekte zu integrieren. Lassen Sie sich von seinen Stärken überzeugen und realisieren Sie innovative und zuverlässige Schaltungen.
FAQ – Häufig gestellte Fragen zum BC546B
Hier finden Sie Antworten auf die am häufigsten gestellten Fragen zum BC546B Transistor.
Was bedeutet die Bezeichnung „BC546B“?
Die Bezeichnung „BC546B“ ist eine standardisierte Bezeichnung für einen NPN-Bipolartransistor. Das „BC“ steht für den europäischen Standard, die „546“ kennzeichnet die Transistorfamilie und das „B“ gibt die Stromverstärkungsklasse (hFE) an.
Wofür steht die Abkürzung „NPN“?
„NPN“ steht für die Dotierung des Transistors. Ein NPN-Transistor besteht aus zwei N-dotierten Halbleiterschichten, die durch eine P-dotierte Schicht getrennt sind. Der Strom fließt von Kollektor nach Emitter, wenn an der Basis eine positive Spannung anliegt.
Was ist der Unterschied zwischen BC546, BC547, BC548 und BC549?
Die Transistoren BC546, BC547, BC548 und BC549 sind Mitglieder derselben Transistorfamilie, unterscheiden sich jedoch in ihren Spannungsfestigkeiten. Der BC546 hat eine höhere Spannungsfestigkeit als die anderen, während der BC549 für besonders rauscharme Anwendungen optimiert ist. Die BC547 und BC548 sind die gängigsten Typen und bieten ein gutes Allround-Verhalten.
Wie finde ich heraus, welche Belegung die Pins des BC546B haben?
Die Pinbelegung des BC546B im TO92-Gehäuse ist standardisiert. Von vorne betrachtet, mit der flachen Seite des Transistors nach unten, ist die Belegung in der Regel: 1 – Kollektor, 2 – Basis, 3 – Emitter. Es ist jedoch immer ratsam, das Datenblatt des Herstellers zu konsultieren, um sicherzustellen, dass die Pinbelegung korrekt ist.
Kann ich den BC546B durch einen anderen Transistor ersetzen?
Ja, der BC546B kann durch andere NPN-Transistoren mit ähnlichen oder besseren Eigenschaften ersetzt werden. Geeignete Alternativen sind beispielsweise der BC547, BC548, 2N3904 oder 2N2222. Achten Sie jedoch darauf, die technischen Daten der Alternativen zu überprüfen, um sicherzustellen, dass sie den Anforderungen Ihrer Schaltung entsprechen.
Was muss ich beim Löten des BC546B beachten?
Beim Löten des BC546B sollten Sie darauf achten, die Lötzeit möglichst kurz zu halten, um eine Überhitzung des Transistors zu vermeiden. Verwenden Sie eine Löttemperatur von etwa 300 bis 350 °C und löten Sie jeden Pin einzeln. Lassen Sie den Transistor nach dem Löten abkühlen, bevor Sie ihn weiterverarbeiten.
Wie kann ich den BC546B testen, um sicherzustellen, dass er funktioniert?
Sie können den BC546B mit einem Multimeter testen, um seine Funktion zu überprüfen. Stellen Sie das Multimeter auf Diodentest ein und messen Sie die Spannungsabfälle zwischen den einzelnen Pins. Zwischen Basis und Emitter sowie zwischen Basis und Kollektor sollte ein Spannungsabfall von etwa 0,6 bis 0,7 V messbar sein. Zwischen Kollektor und Emitter sollte kein Spannungsabfall messbar sein, es sei denn, der Transistor ist defekt.
Wo finde ich ein Datenblatt für den BC546B?
Datenblätter für den BC546B finden Sie in der Regel auf den Webseiten der Hersteller von elektronischen Bauelementen oder auf speziellen Webseiten, die Datenblätter sammeln. Suchen Sie einfach nach „BC546B Datenblatt“ in einer Suchmaschine, um eine Vielzahl von Ergebnissen zu finden.
Kann ich den BC546B für PWM-Anwendungen verwenden?
Ja, der BC546B kann für PWM-Anwendungen (Pulsweitenmodulation) verwendet werden, solange die Schaltfrequenz nicht zu hoch ist. Die Übergangsfrequenz des BC546B beträgt etwa 150 MHz, was für viele PWM-Anwendungen ausreichend ist. Achten Sie jedoch darauf, die Verlustleistung des Transistors zu berücksichtigen und gegebenenfalls einen Kühlkörper zu verwenden.
Wie schütze ich den BC546B vor statischer Elektrizität (ESD)?
Der BC546B ist empfindlich gegenüber statischer Elektrizität (ESD). Um ihn vor Beschädigungen zu schützen, sollten Sie beim Umgang mit dem Transistor eine ESD-Schutzmatte und ein ESD-Armband tragen. Vermeiden Sie es, den Transistor direkt zu berühren, und bewahren Sie ihn in einer antistatischen Verpackung auf.
