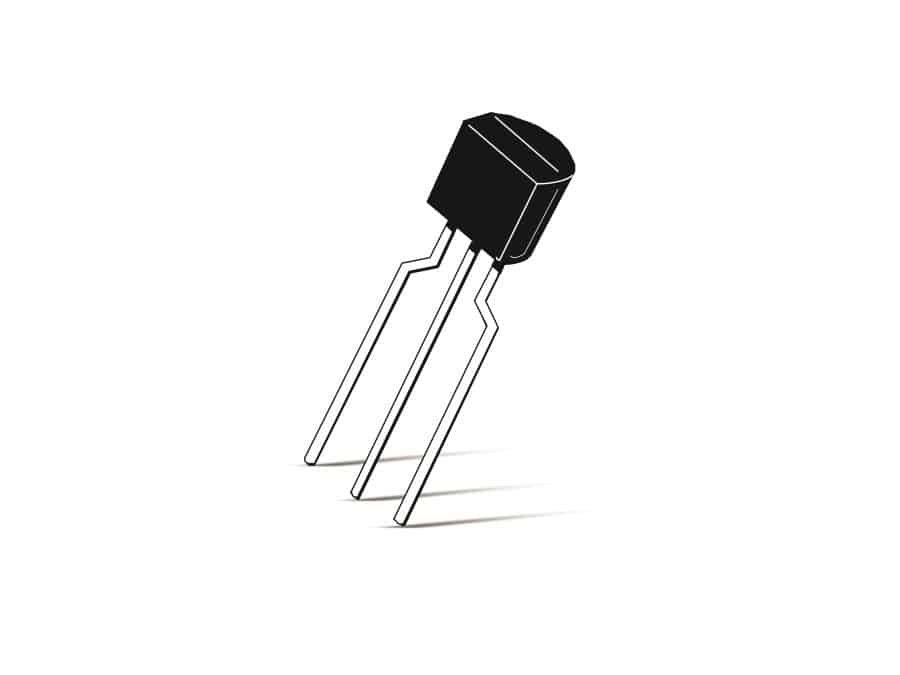

Transistor BC548B, NPN, 30 V, 0,5 A, TO92

Entdecken Sie den BC548B – den NPN-Transistor, der Ihre Elektronikprojekte beflügelt! Dieser kleine, aber leistungsstarke Helfer im TO92-Gehäuse ist mehr als nur ein Bauteil; er ist das Herzstück unzähliger Schaltungen und ein Schlüssel zu innovativen Lösungen. Lassen Sie sich von seinen Möglichkeiten inspirieren und erleben Sie, wie der BC548B Ihre Ideen zum Leben erweckt.

Der BC548B im Detail: Ein Transistor, der begeistert

Der BC548B ist ein Silizium-NPN-Bipolartransistor, der sich durch seine Vielseitigkeit und Zuverlässigkeit auszeichnet. Er ist ideal für eine breite Palette von Anwendungen, von einfachen Schaltungen bis hin zu komplexen elektronischen Systemen. Seine kompakte Bauform im TO92-Gehäuse ermöglicht eine einfache Integration in nahezu jedes Projekt.

Stellen Sie sich vor, Sie arbeiten an einem neuen Projekt. Sie suchen nach einem zuverlässigen Transistor, der Ihre Anforderungen erfüllt und Ihnen gleichzeitig ein gutes Gefühl gibt. Der BC548B ist genau das! Er bietet Ihnen die Leistung und Stabilität, die Sie benötigen, um Ihre Ideen erfolgreich umzusetzen. Und das Beste daran: Er ist einfach zu handhaben und zu installieren.

Mit dem BC548B in Ihrem Werkzeugkasten sind Sie bestens gerüstet, um Ihre kreativen Visionen zu verwirklichen. Ob Sie nun ein erfahrener Elektronikexperte oder ein begeisterter Anfänger sind, dieser Transistor wird Sie nicht enttäuschen.

Technische Daten, die überzeugen

Hier sind die wichtigsten technischen Daten des BC548B im Überblick:

• Transistor-Typ: NPN
• Material: Silizium (Si)
• Gehäuse: TO92
• Kollektor-Emitter-Spannung (Vceo): 30 V
• Kollektorstrom (Ic): 0,5 A
• Verlustleistung (Ptot): 0,5 W
• Stromverstärkung (hFE): Typischerweise zwischen 200 und 450 (B-Klasse)
• Übergangsfrequenz (fT): 100 MHz
• Betriebstemperaturbereich: -65°C bis +150°C

Diese Spezifikationen machen den BC548B zu einem echten Allrounder. Er ist robust genug, um auch anspruchsvolle Aufgaben zu bewältigen, und gleichzeitig präzise genug, um feine Details zu verarbeiten. Vertrauen Sie auf seine Leistungsfähigkeit und erleben Sie, wie er Ihre Schaltungen optimiert.

Anwendungsbereiche, die begeistern

Der BC548B ist ein wahrer Tausendsassa, wenn es um elektronische Anwendungen geht. Seine Vielseitigkeit macht ihn zum idealen Bauteil für eine Vielzahl von Projekten. Hier sind einige Beispiele, die Sie inspirieren sollen:

• Verstärkerschaltungen: Der BC548B eignet sich hervorragend für den Aufbau von Audioverstärkern, Vorverstärkern und anderen Verstärkerschaltungen. Er liefert einen klaren und sauberen Klang und sorgt für eine optimale Signalverarbeitung.
• Schaltschaltungen: Nutzen Sie den BC548B als Schalter, um Lasten zu steuern oder Signale zu schalten. Seine schnelle Schaltgeschwindigkeit und seine hohe Strombelastbarkeit machen ihn zu einer zuverlässigen Wahl für diese Anwendung.
• Oszillatorschaltungen: Bauen Sie Oszillatoren für verschiedene Frequenzen und Anwendungen. Der BC548B ermöglicht Ihnen die Realisierung von stabilen und präzisen Oszillatorschaltungen.
• Sensorschaltungen: Verwenden Sie den BC548B in Sensorschaltungen, um Umwelteinflüsse wie Temperatur, Licht oder Feuchtigkeit zu erfassen und zu verarbeiten. Er verstärkt die Sensorsignale und ermöglicht eine genaue Messung.
• Logikschaltungen: Integrieren Sie den BC548B in einfache Logikschaltungen wie NOT-Gatter, NAND-Gatter oder NOR-Gatter. Er ermöglicht Ihnen den Aufbau von grundlegenden digitalen Schaltungen.
• Stromversorgungen: Nutzen Sie den BC548B in Stromversorgungen, um Spannungen zu stabilisieren oder Ströme zu regeln. Er sorgt für eine zuverlässige und effiziente Stromversorgung Ihrer Schaltungen.
• Modellbau: Im Modellbau findet der BC548B in Steuerungen, Beleuchtungen und anderen elektronischen Komponenten Verwendung. Er ermöglicht Ihnen die Realisierung von realistischen und funktionsfähigen Modellen.
• Robotik: In der Robotik wird der BC548B in Motorsteuerungen, Sensoranwendungen und Kommunikationsschnittstellen eingesetzt. Er ist ein wichtiger Bestandteil für den Aufbau von intelligenten und autonomen Robotern.
• Hobby-Elektronik: Der BC548B ist ein unverzichtbares Bauteil für jeden Hobby-Elektroniker. Er ermöglicht Ihnen das Experimentieren mit verschiedenen Schaltungen und das Erlernen der Grundlagen der Elektronik.

Diese Liste ist nur ein kleiner Ausschnitt der unzähligen Möglichkeiten, die der BC548B bietet. Lassen Sie Ihrer Fantasie freien Lauf und entdecken Sie neue Anwendungsbereiche!

Der BC548B im Vergleich: Warum dieser Transistor die richtige Wahl ist

Auf dem Markt gibt es eine Vielzahl von Transistoren, aber der BC548B sticht durch seine einzigartige Kombination aus Leistung, Zuverlässigkeit und Preis hervor. Er ist ein echter Preis-Leistungs-Sieger und bietet Ihnen ein unschlagbares Angebot.

Im Vergleich zu anderen NPN-Transistoren seiner Klasse überzeugt der BC548B durch seine hohe Stromverstärkung, seine niedrige Sättigungsspannung und seine schnelle Schaltgeschwindigkeit. Diese Eigenschaften machen ihn zu einer idealen Wahl für anspruchsvolle Anwendungen.

Darüber hinaus ist der BC548B äußerst robust und widerstandsfähig. Er hält auch widrigen Bedingungen stand und garantiert eine lange Lebensdauer. Sie können sich also darauf verlassen, dass er Ihnen treue Dienste leisten wird.

Aber nicht nur die technischen Daten sprechen für den BC548B. Auch seine einfache Handhabung und seine breite Verfügbarkeit machen ihn zu einer attraktiven Option. Er ist leicht zu beschaffen und einfach in Schaltungen zu integrieren.

Wenn Sie also auf der Suche nach einem zuverlässigen, leistungsstarken und preisgünstigen NPN-Transistor sind, dann ist der BC548B die perfekte Wahl für Sie. Überzeugen Sie sich selbst von seinen Qualitäten und erleben Sie, wie er Ihre Projekte zum Erfolg führt.

Tipps & Tricks für den Einsatz des BC548B

Um das Beste aus Ihrem BC548B herauszuholen, haben wir hier einige nützliche Tipps und Tricks für Sie zusammengestellt:

• Datenblatt beachten: Lesen Sie vor der Verwendung des BC548B das Datenblatt sorgfältig durch. Hier finden Sie alle wichtigen Informationen zu den technischen Daten, den maximal zulässigen Werten und den typischen Anwendungen.
• Geeigneten Vorwiderstand wählen: Verwenden Sie immer einen geeigneten Vorwiderstand am Basisanschluss des BC548B, um den Basisstrom zu begrenzen und den Transistor vor Beschädigungen zu schützen.
• Kühlkörper verwenden: Wenn Sie den BC548B mit hohen Strömen betreiben, kann er sich stark erwärmen. Verwenden Sie in diesem Fall einen Kühlkörper, um die Wärme abzuleiten und die Lebensdauer des Transistors zu verlängern.
• Polarität beachten: Achten Sie beim Einbau des BC548B auf die richtige Polarität. Der Emitter muss mit dem Minuspol der Stromversorgung verbunden werden, der Kollektor mit dem Pluspol.
• Sorgfältig löten: Löten Sie den BC548B vorsichtig ein, um Beschädigungen durch Überhitzung zu vermeiden. Verwenden Sie eine Lötspitze mit niedriger Temperatur und löten Sie nur kurz.
• Schutz vor elektrostatischer Entladung (ESD): Der BC548B ist empfindlich gegenüber elektrostatischer Entladung. Tragen Sie beim Umgang mit dem Transistor eine ESD-Schutzvorrichtung oder erden Sie sich selbst, um Beschädigungen zu vermeiden.
• Testen Sie Ihre Schaltung: Bevor Sie Ihre Schaltung in Betrieb nehmen, testen Sie sie sorgfältig mit einem Multimeter oder einem Oszilloskop. Überprüfen Sie, ob alle Spannungen und Ströme im zulässigen Bereich liegen.

Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um den BC548B erfolgreich in Ihren Projekten einzusetzen. Viel Erfolg!

FAQ – Häufig gestellte Fragen zum BC548B

Was ist der Unterschied zwischen BC548, BC548A, BC548B und BC548C?

Die Varianten BC548, BC548A, BC548B und BC548C unterscheiden sich hauptsächlich in ihrer Stromverstärkung (hFE). Die Buchstaben A, B und C kennzeichnen unterschiedliche hFE-Bereiche:

• BC548A: hFE liegt typischerweise zwischen 110 und 220.
• BC548B: hFE liegt typischerweise zwischen 200 und 450.
• BC548C: hFE liegt typischerweise zwischen 450 und 800.

Der BC548 (ohne Buchstabenzusatz) kann einen hFE-Wert im gesamten Bereich aller Varianten haben. Die Wahl der Variante hängt von der spezifischen Anforderung der Schaltung ab. Für die meisten allgemeinen Anwendungen ist der BC548B eine gute Wahl.

Kann ich den BC547 als Ersatz für den BC548 verwenden?

Ja, der BC547 kann in vielen Fällen als Ersatz für den BC548 verwendet werden, da beide Transistoren ähnliche Eigenschaften aufweisen. Allerdings gibt es einige kleine Unterschiede, die Sie beachten sollten:

• Spannung: Der BC548 hat eine etwas höhere Kollektor-Emitter-Spannung (Vceo) von 30 V im Vergleich zum BC547 mit 45 V. In den meisten Schaltungen ist dieser Unterschied jedoch nicht relevant.
• Strom: Beide Transistoren haben einen ähnlichen Kollektorstrom (Ic) von 0,5 A.
• Stromverstärkung (hFE): Die Stromverstärkung kann je nach Variante (A, B, C) variieren. Stellen Sie sicher, dass die hFE-Werte des Ersatztransistors den Anforderungen Ihrer Schaltung entsprechen.

Überprüfen Sie vor dem Austausch immer das Datenblatt beider Transistoren, um sicherzustellen, dass die Parameter innerhalb der zulässigen Grenzen Ihrer Schaltung liegen.

Wie erkenne ich die Pinbelegung des BC548?

Die Pinbelegung des BC548 im TO92-Gehäuse ist (von vorne betrachtet, mit der flachen Seite nach oben):

1. Kollektor (C)
2. Basis (B)
3. Emitter (E)

Es ist wichtig, die Pinbelegung korrekt zu identifizieren, um den Transistor nicht falsch anzuschließen und Schäden zu vermeiden. Das Datenblatt des Herstellers enthält immer eine eindeutige Darstellung der Pinbelegung.

Wie messe ich den BC548 mit einem Multimeter?

Sie können mit einem Multimeter überprüfen, ob der BC548 funktioniert und die Pinbelegung bestimmen. Hier ist eine einfache Methode:

1. Multimeter auf Diodenprüffunktion einstellen: Wählen Sie am Multimeter die Diodenprüffunktion aus (das Symbol sieht aus wie eine Diode).
2. Basis-Emitter-Übergang prüfen: Legen Sie die rote Messleitung an den Basisanschluss (B) und die schwarze Messleitung an den Emitteranschluss (E). Das Multimeter sollte eine Durchlassspannung von etwa 0,6 bis 0,7 V anzeigen. Vertauschen Sie die Messleitungen; das Multimeter sollte keinen Durchgang anzeigen.
3. Basis-Kollektor-Übergang prüfen: Legen Sie die rote Messleitung an den Basisanschluss (B) und die schwarze Messleitung an den Kollektoranschluss (C). Das Multimeter sollte eine Durchlassspannung von etwa 0,6 bis 0,7 V anzeigen. Vertauschen Sie die Messleitungen; das Multimeter sollte keinen Durchgang anzeigen.
4. Kollektor-Emitter-Übergang prüfen: Legen Sie die rote Messleitung an den Kollektoranschluss (C) und die schwarze Messleitung an den Emitteranschluss (E). Das Multimeter sollte keinen Durchgang anzeigen. Vertauschen Sie die Messleitungen; das Multimeter sollte ebenfalls keinen Durchgang anzeigen.

Wenn die Messwerte von diesen Erwartungen abweichen, könnte der Transistor defekt sein.

Welche Alternativen gibt es zum BC548?

Es gibt eine Reihe von Alternativen zum BC548, die je nach Anwendung in Frage kommen. Hier sind einige Beispiele:

• BC547: Wie bereits erwähnt, ein sehr ähnlicher Transistor mit etwas höherer Spannungsfestigkeit.
• 2N3904: Ein weit verbreiteter NPN-Transistor mit ähnlichen Eigenschaften.
• 2N2222: Ein etwas leistungsstärkerer NPN-Transistor, der höhere Ströme schalten kann.
• BC549: Ein rauschärmerer NPN-Transistor, geeignet für Audioanwendungen.
• 2SC1815: Ein NPN-Transistor, der in vielen japanischen Geräten verwendet wird.

Die Wahl der besten Alternative hängt von den spezifischen Anforderungen Ihrer Schaltung ab. Berücksichtigen Sie Faktoren wie Spannung, Strom, Stromverstärkung und Schaltgeschwindigkeit.

Wie schütze ich den BC548 vor statischer Elektrizität (ESD)?

Der BC548 ist empfindlich gegenüber statischer Elektrizität (ESD). Um ihn vor Beschädigungen zu schützen, sollten Sie folgende Maßnahmen ergreifen:

• ESD-Schutzmatte: Arbeiten Sie auf einer ESD-Schutzmatte, die mit einem Erdungsanschluss verbunden ist.
• ESD-Armband: Tragen Sie ein ESD-Armband, das mit einem Erdungsanschluss verbunden ist.
• Antistatische Verpackung: Bewahren Sie den BC548 in antistatischer Verpackung auf, bis Sie ihn verwenden.
• Vermeiden Sie synthetische Kleidung: Tragen Sie beim Umgang mit elektronischen Bauteilen keine synthetische Kleidung, da diese statische Elektrizität erzeugen kann.
• Entladen Sie sich: Bevor Sie den BC548 berühren, berühren Sie ein geerdetes Metallobjekt, um sich zu entladen.

Durch diese einfachen Vorsichtsmaßnahmen können Sie das Risiko von ESD-Schäden minimieren und die Lebensdauer Ihrer elektronischen Bauteile verlängern.
