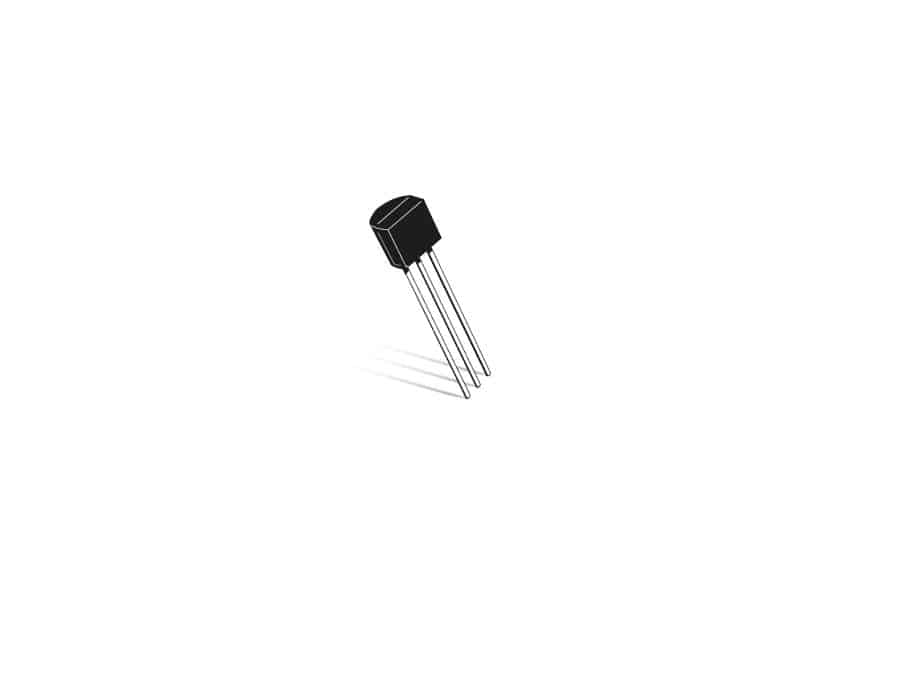

Transistor MPSA92

Entdecke die grenzenlosen Möglichkeiten der Elektronik mit dem MPSA92 Transistor – dem Schlüssel zu präzisen und zuverlässigen Schaltungen! Dieser hochwertige Transistor ist mehr als nur ein Bauteil; er ist ein Tor zu innovativen Projekten und kreativen Ideen. Lass dich von seiner Leistungsfähigkeit inspirieren und erlebe, wie der MPSA92 deine elektronischen Visionen zum Leben erweckt.

Warum der MPSA92 Transistor dein nächstes Projekt bereichern wird

Der MPSA92 ist ein Silizium-PNP-Hochspannungstransistor, der sich durch seine Vielseitigkeit und Robustheit auszeichnet. Er ist ideal für Anwendungen, die eine hohe Spannungsfestigkeit und zuverlässige Schaltleistung erfordern. Ob in Verstärkern, Netzteilen oder Steuerungsschaltungen – der MPSA92 bietet eine stabile Performance und trägt dazu bei, die Effizienz deiner elektronischen Schaltungen zu optimieren.

Stell dir vor, du entwickelst ein anspruchsvolles Audioverstärkersystem. Mit dem MPSA92 kannst du die Klangqualität verbessern und gleichzeitig die Stabilität der Schaltung gewährleisten. Oder vielleicht planst du ein intelligentes Hausautomationssystem? Der MPSA92 ermöglicht präzise Steuerungsfunktionen und sorgt für eine zuverlässige Leistung über lange Zeiträume.

Dieser Transistor ist nicht nur ein Werkzeug, sondern ein Partner, der dich bei der Umsetzung deiner kreativen Ideen unterstützt. Er bietet die Grundlage für innovative Lösungen und eröffnet neue Perspektiven in der Welt der Elektronik. Mit dem MPSA92 in deiner Werkstatt bist du bestens gerüstet, um komplexe Herausforderungen zu meistern und beeindruckende Projekte zu realisieren.

Technische Daten im Überblick

Hier sind die wichtigsten technischen Spezifikationen des MPSA92, die dir helfen werden, das Potenzial dieses Transistors voll auszuschöpfen:

• Polarität: PNP
• Maximale Kollektor-Emitter-Spannung (VCEO): -300 V
• Maximaler Kollektorstrom (IC): -0.5 A
• Verlustleistung (PD): 0.625 W
• Stromverstärkung (hFE): 40 – 120 (bei IC = 10 mA, VCE = -10 V)
• Gehäuseform: TO-92
• Betriebstemperaturbereich: -55°C bis +150°C
• Übergangsfrequenz (fT): 50 MHz

Diese Werte zeigen, dass der MPSA92 für eine Vielzahl von Anwendungen geeignet ist, bei denen es auf hohe Spannungsfestigkeit und moderate Stromstärken ankommt. Die hohe Übergangsfrequenz ermöglicht zudem den Einsatz in Schaltungen, die schnelle Schaltvorgänge erfordern.

Die Vorteile des MPSA92 im Detail

Der MPSA92 Transistor bietet eine Reihe von Vorteilen, die ihn zu einer ausgezeichneten Wahl für deine elektronischen Projekte machen:

• Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von -300 V ist der MPSA92 ideal für Anwendungen, die hohe Spannungen erfordern. Dies reduziert das Risiko von Schäden durch Überspannung und erhöht die Zuverlässigkeit der Schaltung.
• Zuverlässige Schaltleistung: Der MPSA92 bietet eine stabile und zuverlässige Schaltleistung, was ihn zu einer ausgezeichneten Wahl für Anwendungen macht, bei denen präzise Schaltvorgänge erforderlich sind.
• Gute Stromverstärkung: Die Stromverstärkung (hFE) von 40 bis 120 ermöglicht es, auch schwache Signale effektiv zu verstärken. Dies ist besonders nützlich in Verstärkerschaltungen und anderen Anwendungen, bei denen eine hohe Signalverstärkung erforderlich ist.
• Einfache Integration: Das TO-92 Gehäuse ermöglicht eine einfache Integration in bestehende Schaltungen. Der Transistor lässt sich leicht auf Leiterplatten löten und ist somit auch für Hobby-Elektroniker gut geeignet.
• Breiter Temperaturbereich: Der weite Betriebstemperaturbereich von -55°C bis +150°C ermöglicht den Einsatz des MPSA92 in anspruchsvollen Umgebungen.
• Vielseitigkeit: Ob in Verstärkern, Netzteilen oder Steuerungsschaltungen – der MPSA92 kann in einer Vielzahl von Anwendungen eingesetzt werden.

Diese Vorteile machen den MPSA92 zu einem unverzichtbaren Bestandteil deiner elektronischen Werkzeugkiste. Er ist nicht nur ein zuverlässiges Bauteil, sondern auch ein vielseitiges Werkzeug, das dir hilft, deine kreativen Ideen zu verwirklichen.

Anwendungsbeispiele für den MPSA92

Der MPSA92 ist ein echtes Multitalent und findet in den unterschiedlichsten Bereichen der Elektronik Anwendung. Hier sind einige Beispiele, die dich inspirieren sollen:

• Audioverstärker: In Vorverstärkern und Endstufen kann der MPSA92 zur Verstärkung von Audiosignalen eingesetzt werden. Seine hohe Spannungsfestigkeit und gute Stromverstärkung tragen zu einer klaren und verzerrungsfreien Wiedergabe bei.
• Netzteile: In geregelten Netzteilen kann der MPSA92 zur Steuerung der Ausgangsspannung eingesetzt werden. Seine Zuverlässigkeit und Stabilität gewährleisten eine konstante Spannungsversorgung für empfindliche elektronische Geräte.
• Steuerungsschaltungen: In Steuerungsschaltungen kann der MPSA92 zur Ansteuerung von Relais, LEDs und anderen Aktoren eingesetzt werden. Seine schnelle Schaltgeschwindigkeit ermöglicht präzise und effiziente Steuerungsfunktionen.
• Hochspannungsschaltungen: Aufgrund seiner hohen Spannungsfestigkeit ist der MPSA92 ideal für Anwendungen, die hohe Spannungen erfordern, wie z.B. in Blitzgeneratoren oder Ionisationsgeräten.
• Sensoranwendungen: In Verbindung mit Sensoren kann der MPSA92 zur Verstärkung schwacher Sensorsignale eingesetzt werden. Dies ermöglicht die Entwicklung präziser Messgeräte und Überwachungssysteme.

Diese Beispiele sind nur ein kleiner Ausschnitt der vielfältigen Einsatzmöglichkeiten des MPSA92. Lass deiner Kreativität freien Lauf und entdecke, wie dieser Transistor deine Projekte bereichern kann.

Der MPSA92 im Vergleich zu anderen Transistoren

Um dir die Entscheidung für den MPSA92 zu erleichtern, haben wir ihn mit einigen anderen gängigen Transistoren verglichen:

Merkmal	MPSA92	2N3906	BC557
Polarität	PNP	PNP	PNP
VCEO (max.)	-300 V	-40 V	-45 V
IC (max.)	-0.5 A	-0.2 A	-0.1 A
PD (max.)	0.625 W	0.35 W	0.5 W
hFE (typ.)	80	200	200
Gehäuse	TO-92	TO-92	TO-92

Wie die Tabelle zeigt, zeichnet sich der MPSA92 vor allem durch seine hohe Spannungsfestigkeit aus. Im Vergleich zu den Transistoren 2N3906 und BC557 bietet er eine deutlich höhere VCEO (max.), was ihn zur idealen Wahl für Anwendungen macht, die hohe Spannungen erfordern. Obwohl die Stromverstärkung (hFE) etwas geringer ist als bei den anderen Transistoren, ist sie dennoch ausreichend für viele Anwendungen.

Wenn du also einen Transistor suchst, der hohe Spannungen sicher schalten kann, ist der MPSA92 die richtige Wahl. Für Anwendungen, bei denen es primär auf eine hohe Stromverstärkung ankommt und die Spannungen geringer sind, könnten die Alternativen 2N3906 oder BC557 besser geeignet sein.

Tipps und Tricks für den Einsatz des MPSA92

Damit du das volle Potenzial des MPSA92 ausschöpfen kannst, haben wir hier einige nützliche Tipps und Tricks für dich zusammengestellt:

• Schutz vor Überspannung: Obwohl der MPSA92 eine hohe Spannungsfestigkeit aufweist, solltest du ihn dennoch vor Überspannung schützen. Verwende dazu beispielsweise eine Zener-Diode oder einen Varistor am Eingang der Schaltung.
• Kühlung: Bei höheren Strömen kann sich der MPSA92 erwärmen. Um eine Überhitzung zu vermeiden, solltest du ihn mit einem Kühlkörper versehen oder für eine gute Belüftung sorgen.
• Vorwiderstände: Verwende immer geeignete Vorwiderstände, um den Basisstrom des Transistors zu begrenzen. Dies schützt den Transistor vor Beschädigung und sorgt für eine stabile Funktion der Schaltung.
• Sorgfältige Verdrahtung: Achte auf eine saubere und korrekte Verdrahtung. Fehlerhafte Verbindungen können zu Fehlfunktionen oder Beschädigungen des Transistors führen.
• Datenblatt beachten: Lies vor dem Einsatz des MPSA92 das Datenblatt des Herstellers sorgfältig durch. Dort findest du alle wichtigen Informationen zu den technischen Spezifikationen und Anwendungsrichtlinien.

Mit diesen Tipps und Tricks bist du bestens gerüstet, um den MPSA92 erfolgreich in deinen Projekten einzusetzen. Wir wünschen dir viel Erfolg und Freude beim Experimentieren!

FAQ – Häufig gestellte Fragen zum MPSA92

Was ist der Unterschied zwischen einem NPN- und einem PNP-Transistor?

Ein NPN-Transistor schaltet, wenn eine positive Spannung an der Basis angelegt wird, während ein PNP-Transistor schaltet, wenn eine negative Spannung an der Basis angelegt wird. Der MPSA92 ist ein PNP-Transistor, was bedeutet, dass er „eingeschaltet“ wird, wenn die Basisspannung niedriger ist als die Emitterspannung.

Wie erkenne ich die Belegung der Pins beim MPSA92?

Die Pinbelegung des MPSA92 (TO-92 Gehäuse) ist in der Regel (von links nach rechts, mit der flachen Seite nach vorne): 1. Emitter, 2. Basis, 3. Kollektor. Es ist jedoch immer ratsam, das Datenblatt des Herstellers zu konsultieren, um sicherzustellen, dass die Pinbelegung korrekt ist, da es je nach Hersteller geringfügige Abweichungen geben kann.

Kann ich den MPSA92 durch einen anderen Transistor ersetzen?

Ja, der MPSA92 kann durch andere PNP-Transistoren ersetzt werden, die ähnliche oder bessere Spezifikationen aufweisen. Wichtige Kriterien für einen passenden Ersatz sind die maximale Kollektor-Emitter-Spannung (VCEO), der maximale Kollektorstrom (IC) und die Verlustleistung (PD). Beispiele für mögliche Ersatztypen sind der 2SA970 oder der ZTX555. Achte jedoch darauf, die Pinbelegung des Ersatztransistors zu überprüfen und gegebenenfalls anzupassen.

Wie schütze ich den MPSA92 vor statischer Entladung (ESD)?

Statische Entladung kann elektronische Bauteile beschädigen, einschließlich des MPSA92. Um ihn vor ESD zu schützen, solltest du folgende Maßnahmen ergreifen:

• Verwende eine antistatische Arbeitsfläche.
• Trage ein Erdungsarmband.
• Bewahre den MPSA92 in einer antistatischen Verpackung auf, bis er benötigt wird.
• Vermeide es, den Transistor direkt mit den Fingern zu berühren.

Wie kann ich den MPSA92 testen, um sicherzustellen, dass er funktioniert?

Du kannst den MPSA92 mit einem Multimeter testen, um seine Funktion zu überprüfen. Stelle das Multimeter auf den Diodentest-Modus ein und messe die Spannungsabfälle zwischen den einzelnen Pins:

• Zwischen Basis und Emitter sollte ein Spannungsabfall von etwa 0.6 – 0.7 V messbar sein.
• Zwischen Basis und Kollektor sollte ebenfalls ein Spannungsabfall von etwa 0.6 – 0.7 V messbar sein.
• Zwischen Emitter und Kollektor sollte in beiden Richtungen kein Spannungsabfall messbar sein.

Wenn diese Werte stark abweichen oder keine Spannung messbar ist, ist der Transistor möglicherweise defekt.

Welchen Basisvorwiderstand benötige ich für den MPSA92?

Der Wert des Basisvorwiderstands hängt von der Versorgungsspannung, dem gewünschten Kollektorstrom und der Stromverstärkung (hFE) des MPSA92 ab. Verwende folgende Formel zur Berechnung des Basisvorwiderstands:

Rb = (Vcc – Vbe) / (Ic / hFE)

Dabei ist:

• Rb = Basisvorwiderstand
• Vcc = Versorgungsspannung
• Vbe = Basis-Emitter-Spannung (ca. 0.7 V)
• Ic = gewünschter Kollektorstrom
• hFE = Stromverstärkung (im Datenblatt nachschlagen, typischer Wert: 80)

Wähle einen Widerstandswert, der nahe am berechneten Wert liegt. Es ist ratsam, einen etwas höheren Widerstandswert zu wählen, um den Basisstrom zu begrenzen und den Transistor zu schützen.
