Stellen Sie sich vor, Sie haben gerade in ein hochmodernes Heimkinosystem investiert, mit einem brillanten 4K-Fernseher, einem kraftvollen AV-Receiver und einer Spielekonsole der neuesten Generation. Oder vielleicht betreiben Sie ein kleines Unternehmen und verlassen sich auf sensible elektronische Geräte, um Ihren Betrieb am Laufen zu halten. Was wäre, wenn all diese wertvollen Geräte durch einen unerwarteten Spannungsstoß beschädigt würden? Ein Albtraum, oder? Aber keine Sorge, denn wir haben die Lösung, um Ihre elektronischen Schätze zu schützen: die TVS-Schutzdiode 1,5KE400CA.
Warum Sie eine TVS-Schutzdiode benötigen
In unserer zunehmend vernetzten Welt sind elektronische Geräte allgegenwärtig. Von unseren Smartphones und Laptops bis hin zu komplexen industriellen Anlagen sind wir auf diese Geräte angewiesen, um unseren Alltag zu gestalten, unsere Arbeit zu erledigen und uns zu unterhalten. Doch diese Geräte sind anfällig für eine unsichtbare Bedrohung: transiente Spannungsspitzen, auch bekannt als Spannungsspitzen oder Überspannungen. Diese kurzzeitigen, aber extremen Spannungserhöhungen können durch eine Vielzahl von Faktoren verursacht werden, darunter:
- Blitzeinschläge in der Nähe
- Schaltvorgänge in Stromnetzen
- Elektrostatische Entladungen (ESD)
- Induktive Lastschaltungen
Ein einzelner Spannungsstoß kann ausreichen, um empfindliche elektronische Komponenten dauerhaft zu beschädigen oder sogar vollständig zu zerstören. Dies kann zu kostspieligen Reparaturen, Datenverlust, Produktionsausfällen und im schlimmsten Fall zu gefährlichen Situationen führen. Die gute Nachricht ist, dass es eine einfache und effektive Möglichkeit gibt, sich vor diesen Risiken zu schützen: die Verwendung von TVS-Schutzdioden.
TVS steht für „Transient Voltage Suppression“, was so viel bedeutet wie „Unterdrückung transienter Spannungen“. TVS-Dioden sind spezielle Halbleiterbauelemente, die entwickelt wurden, um elektronische Schaltkreise vor transienten Spannungsspitzen zu schützen. Sie funktionieren, indem sie die überschüssige Energie einer Spannungsspitze ableiten und so verhindern, dass sie die empfindlichen Komponenten erreicht. Die TVS-Schutzdiode 1,5KE400CA ist ein besonders leistungsfähiges und vielseitiges Gerät, das sich ideal für eine Vielzahl von Anwendungen eignet.

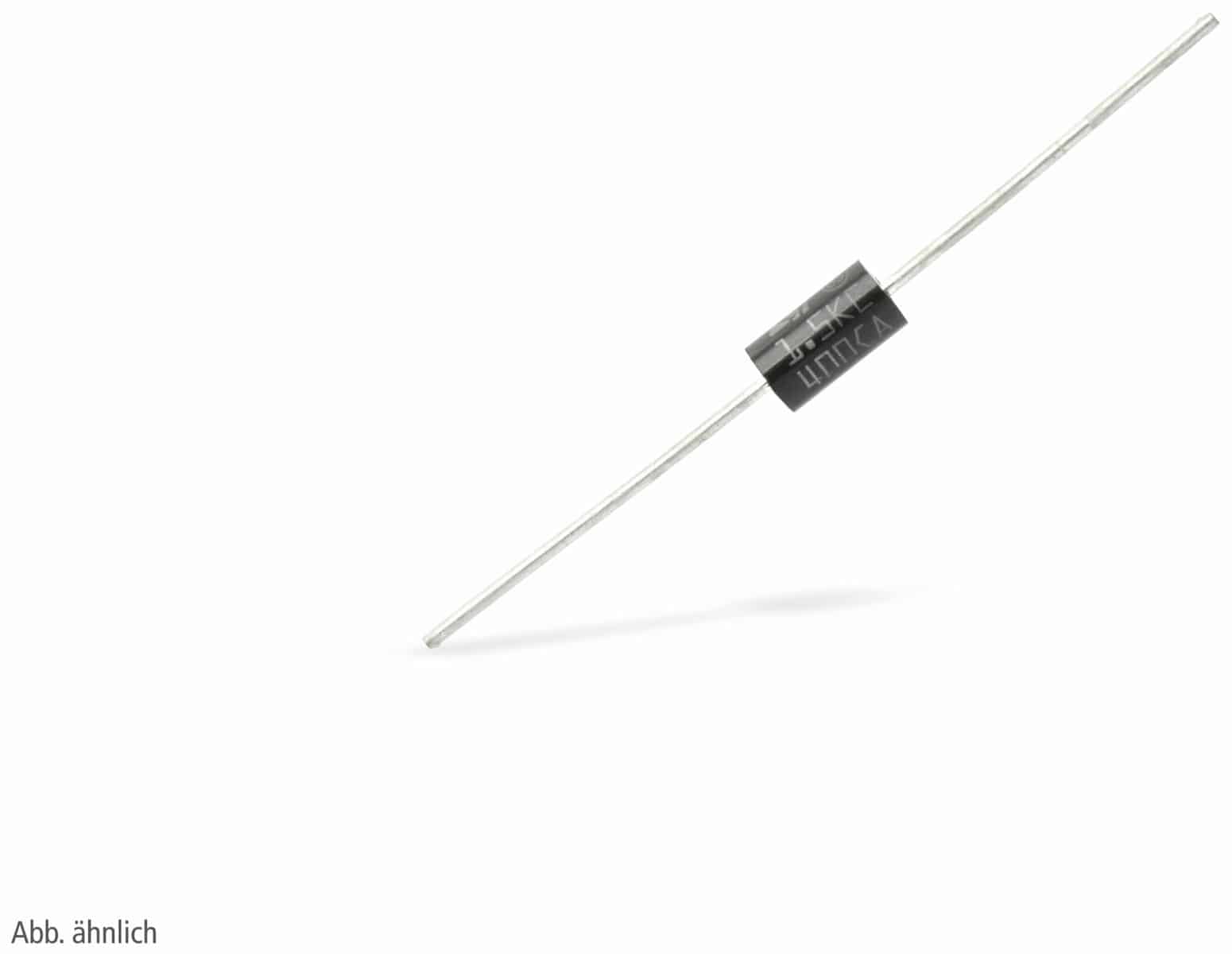

Die TVS-Schutzdiode 1,5KE400CA: Ihr zuverlässiger Schutzschild
Die TVS-Schutzdiode 1,5KE400CA ist eine bidirektionale TVS-Diode, die speziell für den Schutz von elektronischen Geräten vor transienten Spannungsspitzen entwickelt wurde. Sie zeichnet sich durch ihre hohe Stoßstromfestigkeit, schnelle Ansprechzeit und zuverlässige Leistung aus. Diese Diode ist ein unverzichtbarer Bestandteil jeder Schutzschaltung, die Ihre wertvollen Geräte vor den Gefahren von Überspannungen bewahren soll.
Hauptmerkmale und Vorteile
Die TVS-Schutzdiode 1,5KE400CA bietet eine Vielzahl von Vorteilen, die sie zu einer ausgezeichneten Wahl für den Schutz Ihrer elektronischen Geräte machen:
- Hohe Stoßstromfestigkeit: Die 1,5KE400CA kann hohen Stoßströmen standhalten, ohne Schaden zu nehmen. Dies ist entscheidend, um Ihre Geräte vor den zerstörerischen Auswirkungen von starken Spannungsspitzen zu schützen.
- Bidirektional: Diese Diode ist bidirektional, was bedeutet, dass sie Spannungsspitzen in beide Richtungen unterdrücken kann. Dies ist besonders nützlich in Anwendungen, in denen die Polarität der Spannungsspitze unbekannt oder variabel ist.
- Schnelle Ansprechzeit: Die 1,5KE400CA reagiert extrem schnell auf Spannungsspitzen und leitet die überschüssige Energie in Nanosekunden ab. Dies verhindert, dass die Spannungsspitze die empfindlichen Komponenten erreicht, bevor sie Schaden anrichten kann.
- Niedrige Klemmspannung: Die Klemmspannung ist die Spannung, bei der die Diode beginnt, den Strom abzuleiten. Die 1,5KE400CA hat eine niedrige Klemmspannung, was bedeutet, dass sie Ihre Geräte effektiver vor Überspannungen schützen kann.
- Robustes Gehäuse: Die 1,5KE400CA ist in einem robusten DO-201 Gehäuse untergebracht, das sie vor Umwelteinflüssen schützt und eine einfache Installation ermöglicht.
- Erfüllt internationale Standards: Diese Diode erfüllt die Anforderungen internationaler Standards wie IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT) und IEC 61000-4-5 (Surge). Dies garantiert ihre Qualität und Zuverlässigkeit.
- Lange Lebensdauer: Die TVS-Schutzdiode 1,5KE400CA ist für eine lange Lebensdauer ausgelegt und bietet Ihnen einen zuverlässigen Schutz über viele Jahre hinweg.
- Kostengünstig: Im Vergleich zu den potenziellen Kosten für die Reparatur oder den Austausch beschädigter Geräte ist die 1,5KE400CA eine äußerst kostengünstige Investition in den Schutz Ihrer elektronischen Schätze.
Technische Daten im Überblick
Um Ihnen einen detaillierten Einblick in die Leistungsfähigkeit der TVS-Schutzdiode 1,5KE400CA zu geben, haben wir hier eine Übersicht der wichtigsten technischen Daten zusammengestellt:
| Parameter | Wert | Einheit |
|---|---|---|
| Spitzensperrspannung (VRWM) | 400 | V |
| Durchbruchspannung (VBR) | 444 – 491 | V |
| Klemmspannung (VC) | 64,8 | V |
| Spitzenstoßstrom (IPP) | 23,1 | A |
| Spitzenimpulsleistung (PPPM) | 1500 | W |
| Betriebstemperaturbereich | -55 bis +175 | °C |
| Gehäuse | DO-201 | – |
| Polarität | Bidirektional | – |
Diese technischen Daten zeigen, dass die TVS-Schutzdiode 1,5KE400CA in der Lage ist, eine breite Palette von Spannungsspitzen zu unterdrücken und Ihre elektronischen Geräte zuverlässig zu schützen.
Anwendungsbereiche der TVS-Schutzdiode 1,5KE400CA
Die Vielseitigkeit der TVS-Schutzdiode 1,5KE400CA ermöglicht ihren Einsatz in einer Vielzahl von Anwendungen, in denen der Schutz vor transienten Spannungsspitzen von entscheidender Bedeutung ist. Hier sind einige Beispiele:
- Schutz von Stromversorgungen: TVS-Dioden werden häufig in Stromversorgungen eingesetzt, um diese vor Überspannungen zu schützen, die durch Netzschwankungen, Blitzeinschläge oder andere Störungen verursacht werden können.
- Schutz von Datenleitungen: In Datenleitungen wie USB, Ethernet und RS-485 können TVS-Dioden eingesetzt werden, um die empfindlichen Chipsätze vor ESD und anderen transienten Spannungsspitzen zu schützen.
- Schutz von Audio- und Videoausgängen: TVS-Dioden können Audio- und Videoausgänge von Geräten wie Fernsehern, DVD-Playern und Verstärkern vor Überspannungen schützen, die durch statische Entladungen oder andere Störungen verursacht werden können.
- Schutz von Industriesteuerungen: In industriellen Umgebungen, in denen Geräte rauen Bedingungen und starken elektromagnetischen Störungen ausgesetzt sind, können TVS-Dioden eingesetzt werden, um Steuerungen, Sensoren und andere kritische Komponenten zu schützen.
- Schutz von Automobil-Elektronik: In Fahrzeugen werden TVS-Dioden eingesetzt, um elektronische Steuergeräte (ECUs), Sensoren und andere Komponenten vor Überspannungen zu schützen, die durch das Bordnetz, Schaltvorgänge oder Blitzeinschläge verursacht werden können.
- Schutz von Telekommunikationsgeräten: TVS-Dioden werden in Telekommunikationsgeräten wie Telefonen, Modems und Routern eingesetzt, um diese vor Überspannungen zu schützen, die durch Blitzeinschläge oder andere Störungen im Telefonnetz verursacht werden können.
- Schutz von Medizingeräten: In medizinischen Geräten, bei denen Zuverlässigkeit und Sicherheit von größter Bedeutung sind, werden TVS-Dioden eingesetzt, um empfindliche elektronische Komponenten vor Überspannungen zu schützen und die korrekte Funktion der Geräte zu gewährleisten.
- Schutz von LED-Beleuchtung: LED-Beleuchtungssysteme sind anfällig für Überspannungen, die durch Netzschwankungen oder Blitzeinschläge verursacht werden können. TVS-Dioden können eingesetzt werden, um die LEDs und die Treiberelektronik zu schützen und die Lebensdauer der Beleuchtung zu verlängern.
Dies sind nur einige Beispiele für die vielfältigen Anwendungen der TVS-Schutzdiode 1,5KE400CA. Egal, ob Sie Ihre privaten elektronischen Geräte oder Ihre geschäftskritischen Systeme schützen möchten, diese Diode bietet Ihnen einen zuverlässigen und kostengünstigen Schutz vor den Gefahren von transienten Spannungsspitzen.
So wählen Sie die richtige TVS-Schutzdiode aus
Die Auswahl der richtigen TVS-Schutzdiode für Ihre Anwendung ist entscheidend, um einen optimalen Schutz zu gewährleisten. Hier sind einige wichtige Faktoren, die Sie bei Ihrer Entscheidung berücksichtigen sollten:
- Spitzensperrspannung (VRWM): Die Spitzensperrspannung sollte höher sein als die maximale Betriebsspannung des zu schützenden Geräts. Dies stellt sicher, dass die Diode im Normalbetrieb nicht leitend wird.
- Durchbruchspannung (VBR): Die Durchbruchspannung ist die Spannung, bei der die Diode beginnt, den Strom abzuleiten. Sie sollte knapp über der maximalen Betriebsspannung des Geräts liegen, um einen schnellen Schutz bei Überspannungen zu gewährleisten.
- Klemmspannung (VC): Die Klemmspannung ist die Spannung, die an den Klemmen der Diode anliegt, wenn sie den Strom ableitet. Sie sollte so niedrig wie möglich sein, um die empfindlichen Komponenten des Geräts zu schützen.
- Spitzenstoßstrom (IPP): Der Spitzenstoßstrom ist der maximale Strom, den die Diode ohne Beschädigung ableiten kann. Er sollte höher sein als der erwartete Spitzenstoßstrom in Ihrer Anwendung.
- Spitzenimpulsleistung (PPPM): Die Spitzenimpulsleistung ist die maximale Leistung, die die Diode für eine kurze Zeit ableiten kann. Sie sollte ausreichend hoch sein, um die erwartete Energie der transienten Spannungsspitze zu bewältigen.
- Polarität: TVS-Dioden sind entweder unidirektional oder bidirektional. Unidirektionale Dioden schützen nur vor Spannungsspitzen in einer Richtung, während bidirektionale Dioden vor Spannungsspitzen in beiden Richtungen schützen. Wählen Sie die Polarität, die für Ihre Anwendung am besten geeignet ist.
- Gehäuse: TVS-Dioden sind in verschiedenen Gehäusetypen erhältlich. Wählen Sie ein Gehäuse, das für Ihre Anwendung geeignet ist und eine einfache Installation ermöglicht.
- Konformität mit Standards: Stellen Sie sicher, dass die TVS-Diode die relevanten internationalen Standards wie IEC 61000-4-2, IEC 61000-4-4 und IEC 61000-4-5 erfüllt.
Wenn Sie diese Faktoren berücksichtigen, können Sie die richtige TVS-Schutzdiode für Ihre Anwendung auswählen und einen optimalen Schutz Ihrer elektronischen Geräte gewährleisten. Wenn Sie sich unsicher sind, welche Diode die richtige für Sie ist, zögern Sie nicht, uns zu kontaktieren. Wir beraten Sie gerne und helfen Ihnen, die beste Lösung für Ihre Bedürfnisse zu finden.
FAQ: Häufig gestellte Fragen zur TVS-Schutzdiode 1,5KE400CA
Was ist der Unterschied zwischen einer TVS-Diode und einer Zener-Diode?
Obwohl sowohl TVS-Dioden als auch Zener-Dioden zum Schutz von Schaltkreisen verwendet werden, gibt es wesentliche Unterschiede in ihrer Funktionsweise und ihren Anwendungen. Zener-Dioden werden hauptsächlich zur Spannungsregelung eingesetzt, während TVS-Dioden speziell für den Schutz vor transienten Spannungsspitzen entwickelt wurden. TVS-Dioden haben eine viel höhere Stoßstromfestigkeit und eine schnellere Ansprechzeit als Zener-Dioden, was sie ideal für den Schutz vor Überspannungen macht.
Kann ich die TVS-Schutzdiode 1,5KE400CA in Gleichstrom- und Wechselstromkreisen verwenden?
Ja, die TVS-Schutzdiode 1,5KE400CA kann sowohl in Gleichstrom- als auch in Wechselstromkreisen verwendet werden. Da sie bidirektional ist, kann sie Spannungsspitzen in beiden Richtungen unterdrücken. Dies macht sie zu einer vielseitigen Option für eine Vielzahl von Anwendungen.
Wie installiere ich die TVS-Schutzdiode 1,5KE400CA richtig?
Die Installation der TVS-Schutzdiode 1,5KE400CA ist relativ einfach. Sie sollte parallel zu dem zu schützenden Gerät oder Schaltkreis platziert werden. Achten Sie darauf, die Diode so nah wie möglich an dem Gerät zu platzieren, um die Wirksamkeit des Schutzes zu maximieren. Die korrekte Polarität ist bei bidirektionalen Dioden nicht relevant, da sie in beiden Richtungen funktionieren.
Was passiert, wenn die TVS-Schutzdiode 1,5KE400CA durch eine zu hohe Spannungsspitze beschädigt wird?
Wenn die TVS-Schutzdiode 1,5KE400CA durch eine zu hohe Spannungsspitze beschädigt wird, kann sie entweder kurzschließen oder offen bleiben. In beiden Fällen bietet sie keinen Schutz mehr und muss ausgetauscht werden. Es ist wichtig, die Diode regelmäßig zu überprüfen und bei Bedarf auszutauschen, um einen kontinuierlichen Schutz zu gewährleisten.
Wie finde ich die richtige TVS-Schutzdiode für meine spezifische Anwendung?
Die Auswahl der richtigen TVS-Schutzdiode hängt von verschiedenen Faktoren ab, wie z. B. der maximalen Betriebsspannung des zu schützenden Geräts, dem erwarteten Spitzenstoßstrom und der Polarität der Spannungsspitzen. Es ist wichtig, die technischen Daten der Diode sorgfältig zu prüfen und sicherzustellen, dass sie den Anforderungen Ihrer Anwendung entspricht. Wenn Sie sich unsicher sind, welche Diode die richtige für Sie ist, zögern Sie nicht, uns zu kontaktieren. Wir beraten Sie gerne und helfen Ihnen, die beste Lösung für Ihre Bedürfnisse zu finden.
