Schützen Sie Ihre wertvolle Elektronik vor gefährlichen Überspannungen mit der TVS Suppressordiode SMBJ36A – Ihrem zuverlässigen Partner für einen sicheren und störungsfreien Betrieb. Stellen Sie sich vor, wie beruhigend es ist, zu wissen, dass Ihre empfindlichen Geräte auch in anspruchsvollen Umgebungen optimal geschützt sind. Die SMBJ36A bietet nicht nur herausragenden Schutz, sondern auch ein Höchstmaß an Zuverlässigkeit und Langlebigkeit. Entdecken Sie die Möglichkeiten, die Ihnen diese leistungsstarke Diode bietet, und investieren Sie in die Sicherheit Ihrer elektronischen Systeme.
Warum die TVS Suppressordiode SMBJ36A die richtige Wahl ist
In der heutigen Welt sind wir von elektronischen Geräten umgeben, die unser Leben einfacher, effizienter und unterhaltsamer gestalten. Vom Smartphone in unserer Tasche bis hin zu komplexen Industriemaschinen – Elektronik ist allgegenwärtig. Doch diese Geräte sind anfällig für Überspannungen, die durch Blitzeinschläge, Schaltvorgänge oder elektrostatische Entladungen verursacht werden können. Eine Überspannung kann verheerende Folgen haben, von vorübergehenden Funktionsstörungen bis hin zu irreparablen Schäden an der Hardware. Hier kommt die TVS Suppressordiode SMBJ36A ins Spiel.
Die SMBJ36A ist eine speziell entwickelte Diode, die dazu dient, elektronische Schaltkreise vor transienten Überspannungen zu schützen. Ihre Aufgabe ist es, gefährliche Spannungsspitzen zu erkennen und abzuleiten, bevor sie Schaden anrichten können. Dies geschieht durch einen blitzschnellen Schaltvorgang, bei dem die Diode in einen leitenden Zustand übergeht und die überschüssige Energie ableitet. Sobald die Überspannung abgeklungen ist, kehrt die Diode automatisch in ihren nichtleitenden Zustand zurück und ist bereit für den nächsten Einsatz.
Was die SMBJ36A von anderen Schutzvorrichtungen unterscheidet, ist ihre Kombination aus hoher Leistungsfähigkeit, schneller Reaktionszeit und kompakter Bauweise. Sie ist in der Lage, hohe Stoßströme zu bewältigen, ohne dabei selbst Schaden zu nehmen. Ihre schnelle Reaktionszeit stellt sicher, dass Überspannungen effektiv unterdrückt werden, bevor sie kritische Komponenten erreichen können. Und dank ihrer kompakten Bauweise lässt sie sich problemlos in bestehende Schaltungen integrieren, ohne viel Platz zu beanspruchen.
Die Anwendungsbereiche der SMBJ36A sind vielfältig. Sie findet Einsatz in der Automobilindustrie, in der Telekommunikation, in der Industrieelektronik, in der Medizintechnik und in vielen anderen Bereichen. Überall dort, wo elektronische Geräte vor Überspannungen geschützt werden müssen, ist die SMBJ36A eine zuverlässige und bewährte Lösung.
Die Vorteile der TVS Suppressordiode SMBJ36A im Überblick:
- Zuverlässiger Schutz: Schützt Ihre Elektronik vor gefährlichen Überspannungen und transienten Ereignissen.
- Schnelle Reaktionszeit: Leitet Überspannungen blitzschnell ab, bevor sie Schaden anrichten können.
- Hohe Stoßstromfestigkeit: Hält hohen Belastungen stand und bietet langfristigen Schutz.
- Kompakte Bauweise: Einfache Integration in bestehende Schaltungen ohne großen Platzbedarf.
- Vielseitige Anwendung: Geeignet für eine Vielzahl von Anwendungen in verschiedenen Industriezweigen.
Investieren Sie in die Sicherheit Ihrer elektronischen Systeme und profitieren Sie von den herausragenden Eigenschaften der TVS Suppressordiode SMBJ36A. Schützen Sie Ihre Geräte, vermeiden Sie Ausfallzeiten und sorgen Sie für einen reibungslosen Betrieb – Tag für Tag.
Technische Details und Spezifikationen
Um die Leistungsfähigkeit der TVS Suppressordiode SMBJ36A vollständig zu verstehen, ist es wichtig, einen Blick auf ihre technischen Details und Spezifikationen zu werfen. Diese geben Aufschluss über ihre Fähigkeit, Überspannungen zu unterdrücken und Ihre Elektronik zuverlässig zu schützen.

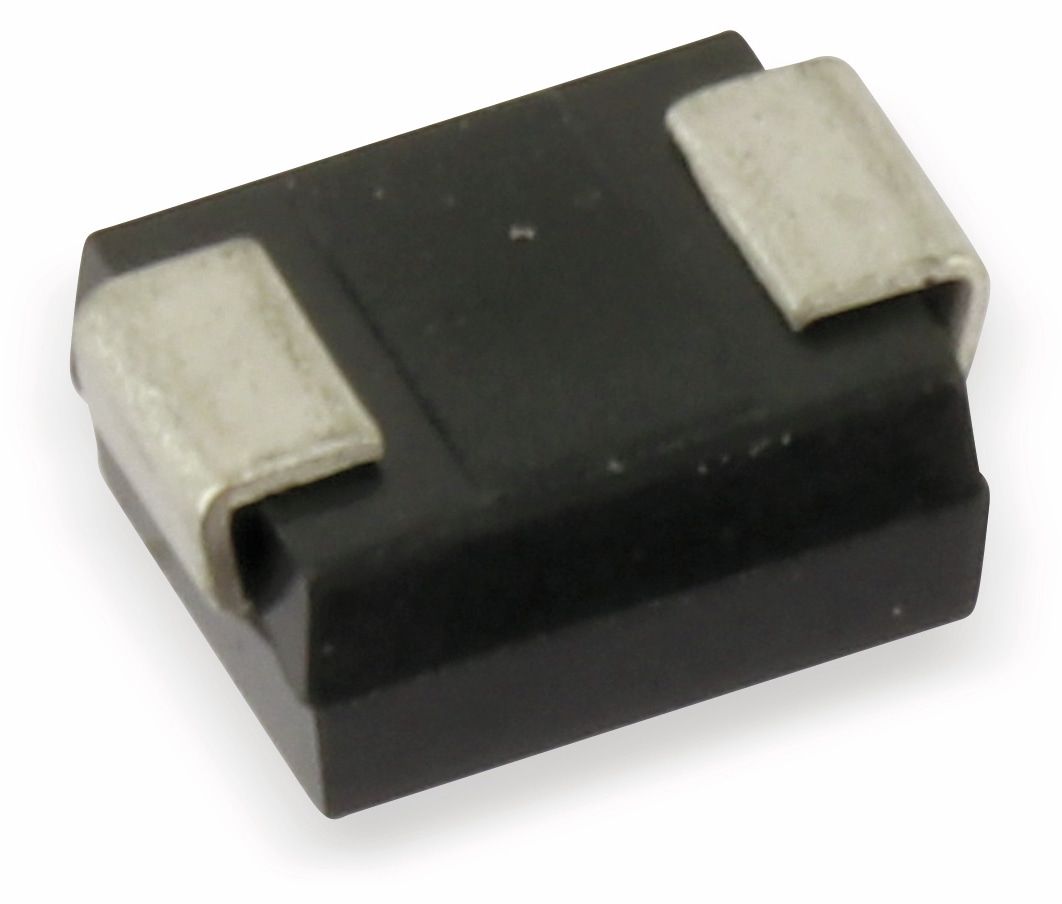

Die SMBJ36A ist eine unidirektionale TVS-Diode (Transient Voltage Suppressor) im SMB-Gehäuse. Dieses Gehäuse zeichnet sich durch seine kompakte Größe und seine gute Wärmeableitung aus. Die Diode ist für eine maximale Sperrspannung von 36 Volt ausgelegt. Das bedeutet, dass sie bis zu dieser Spannung in Sperrrichtung betrieben werden kann, ohne zu leiten. Sobald die Spannung diesen Wert überschreitet, beginnt die Diode zu leiten und die überschüssige Energie abzuleiten.
Ein wichtiger Parameter der SMBJ36A ist ihre Stoßstromfestigkeit. Sie kann einen Stoßstrom von bis zu 600 Watt für eine Dauer von 10/1000 Mikrosekunden aushalten. Dieser Wert gibt an, wie viel Energie die Diode absorbieren kann, ohne Schaden zu nehmen. Die Stoßstromfestigkeit ist entscheidend für den Schutz vor transienten Überspannungen, die durch Blitzeinschläge oder Schaltvorgänge verursacht werden können.
Die SMBJ36A zeichnet sich durch eine sehr schnelle Reaktionszeit aus. Sie kann innerhalb von Nanosekunden auf Überspannungen reagieren und diese ableiten. Diese schnelle Reaktionszeit ist wichtig, um empfindliche elektronische Komponenten rechtzeitig zu schützen, bevor sie durch die Überspannung beschädigt werden können.
Ein weiterer wichtiger Aspekt ist die geringe Klemmspannung der SMBJ36A. Die Klemmspannung ist die Spannung, auf die die Diode die Spannung begrenzt, wenn sie in den leitenden Zustand übergeht. Eine niedrige Klemmspannung sorgt dafür, dass die Spannung, die an die geschützten Komponenten gelangt, so gering wie möglich gehalten wird. Die typische Klemmspannung der SMBJ36A beträgt etwa 58,1 Volt.
Die SMBJ36A ist für einen weiten Temperaturbereich von -55°C bis +150°C geeignet. Dies ermöglicht ihren Einsatz in anspruchsvollen Umgebungen mit extremen Temperaturen. Die Diode erfüllt die Anforderungen der RoHS-Richtlinie und ist somit frei von gefährlichen Stoffen.
Technische Daten im Detail:
| Parameter | Wert |
|---|---|
| Maximale Sperrspannung (VRWM) | 36 V |
| Durchbruchspannung (VBR) | 40 V – 44,2 V |
| Maximale Klemmspannung (VC) | 58,1 V |
| Spitzenimpulsleistung (PPP) | 600 W (10/1000 µs) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäuse | SMB (DO-214AA) |
Diese technischen Details und Spezifikationen unterstreichen die Leistungsfähigkeit und Zuverlässigkeit der TVS Suppressordiode SMBJ36A. Sie ist eine ausgezeichnete Wahl für den Schutz Ihrer Elektronik vor Überspannungen und transienten Ereignissen.
Anwendungsbereiche der TVS Suppressordiode SMBJ36A
Die TVS Suppressordiode SMBJ36A ist aufgrund ihrer vielseitigen Eigenschaften und ihrer hohen Leistungsfähigkeit in einer Vielzahl von Anwendungen in verschiedenen Industriezweigen zu finden. Sie bietet zuverlässigen Schutz vor Überspannungen und transienten Ereignissen und trägt so zur Sicherheit und Langlebigkeit elektronischer Geräte bei.
Automobilindustrie: In der Automobilindustrie ist die Elektronik zunehmend wichtiger geworden. Moderne Fahrzeuge sind mit einer Vielzahl von elektronischen Steuergeräten, Sensoren und Aktoren ausgestattet. Diese Komponenten sind anfällig für Überspannungen, die durch den Betrieb des Fahrzeugs, durch externe Einflüsse wie Blitzeinschläge oder durch elektrostatische Entladungen verursacht werden können. Die SMBJ36A wird in der Automobilindustrie eingesetzt, um diese empfindlichen elektronischen Komponenten vor Schäden zu schützen. Sie findet Anwendung in Steuergeräten für Motor, Getriebe, ABS, Airbag und andere sicherheitsrelevante Systeme.
Telekommunikation: In der Telekommunikationsbranche werden hohe Anforderungen an die Zuverlässigkeit und Verfügbarkeit der Systeme gestellt. Ausfälle können zu erheblichen Kosten und Beeinträchtigungen führen. Die SMBJ36A wird in Telekommunikationsgeräten wie Basisstationen, Telefonanlagen, Routern und Modems eingesetzt, um diese vor Überspannungen zu schützen. Sie sorgt dafür, dass die Geräte auch bei transienten Ereignissen zuverlässig funktionieren und Ausfallzeiten minimiert werden.
Industrieelektronik: In der Industrieelektronik werden robuste und zuverlässige Komponenten benötigt, die auch unter rauen Bedingungen einwandfrei funktionieren. Die SMBJ36A wird in Industriesteuerungen, Stromversorgungen, Motorantrieben und anderen industriellen Anwendungen eingesetzt, um diese vor Überspannungen zu schützen. Sie trägt dazu bei, die Ausfallzeiten von Produktionsanlagen zu reduzieren und die Effizienz zu steigern.
Medizintechnik: In der Medizintechnik ist die Sicherheit und Zuverlässigkeit der Geräte von entscheidender Bedeutung. Ausfälle können schwerwiegende Folgen für die Patienten haben. Die SMBJ36A wird in medizinischen Geräten wie EKG-Geräten, Defibrillatoren, Ultraschallgeräten und anderen diagnostischen und therapeutischen Geräten eingesetzt, um diese vor Überspannungen zu schützen. Sie trägt dazu bei, die Sicherheit der Patienten zu gewährleisten und die Zuverlässigkeit der Geräte zu erhöhen.
Consumer Electronics: Auch in der Consumer Electronics, also bei Geräten, die wir täglich nutzen, findet die SMBJ36A Anwendung. Sie schützt beispielsweise Smartphones, Tablets, Laptops, Fernseher und andere Unterhaltungselektronik vor Überspannungen, die durch defekte Netzteile, Blitzeinschläge oder elektrostatische Entladungen verursacht werden können. Sie trägt dazu bei, die Lebensdauer der Geräte zu verlängern und teure Reparaturen zu vermeiden.
Weitere Anwendungsbereiche:
- LED-Beleuchtung: Schutz von LED-Treibern und LED-Modulen vor Überspannungen.
- Photovoltaikanlagen: Schutz von Wechselrichtern und Solarmodulen vor Überspannungen durch Blitzeinschläge.
- Netzteile: Schutz von Netzteilen für elektronische Geräte vor Überspannungen.
- Schnittstellen: Schutz von Datenschnittstellen wie USB, Ethernet und RS-485 vor Überspannungen.
Diese vielfältigen Anwendungsbereiche zeigen, wie wichtig die TVS Suppressordiode SMBJ36A für den Schutz elektronischer Geräte in verschiedenen Industriezweigen ist. Sie ist eine zuverlässige und bewährte Lösung, um Überspannungen zu unterdrücken und die Sicherheit und Langlebigkeit elektronischer Systeme zu gewährleisten.
Installation und Anwendungshinweise
Um die TVS Suppressordiode SMBJ36A optimal nutzen zu können und einen zuverlässigen Schutz Ihrer Elektronik zu gewährleisten, ist es wichtig, die richtigen Installations- und Anwendungshinweise zu beachten. Diese Hinweise helfen Ihnen, Fehler zu vermeiden und die volle Leistungsfähigkeit der Diode auszuschöpfen.
Auswahl des richtigen Typs: Stellen Sie sicher, dass die SMBJ36A für Ihre spezifische Anwendung geeignet ist. Berücksichtigen Sie die maximale Betriebsspannung Ihrer Schaltung, die erwarteten Stoßströme und die Umgebungsbedingungen. Die SMBJ36A ist für eine maximale Sperrspannung von 36 Volt ausgelegt. Wenn Ihre Schaltung eine höhere Betriebsspannung hat, benötigen Sie eine Diode mit einer höheren Sperrspannung.
Platzierung der Diode: Platzieren Sie die SMBJ36A so nah wie möglich an den zu schützenden Komponenten. Dies minimiert die Länge der Leiterbahnen und reduziert die Induktivität, die die Wirksamkeit der Diode beeinträchtigen könnte. In der Regel wird die Diode parallel zu den zu schützenden Komponenten geschaltet.
Leiterbahnführung: Achten Sie auf eine kurze und direkte Leiterbahnführung von der Diode zu den zu schützenden Komponenten. Vermeiden Sie unnötige Schleifen und Winkel in den Leiterbahnen. Eine gute Leiterbahnführung trägt dazu bei, die Induktivität zu minimieren und die Reaktionszeit der Diode zu verbessern.
Wärmeableitung: Die SMBJ36A kann bei hohen Stoßströmen Wärme entwickeln. Stellen Sie sicher, dass die Wärme ausreichend abgeleitet wird, um eine Überhitzung der Diode zu vermeiden. Verwenden Sie gegebenenfalls Kühlkörper oder größere Leiterbahnflächen, um die Wärmeableitung zu verbessern. Beachten Sie die Angaben im Datenblatt bezüglich der maximal zulässigen Betriebstemperatur.
Schutzbeschaltung: Die SMBJ36A kann in Kombination mit anderen Schutzkomponenten wie Sicherungen, Varistoren oder Drosseln eingesetzt werden, um einen umfassenden Schutz Ihrer Elektronik zu gewährleisten. Eine abgestimmte Schutzbeschaltung kann die Wirksamkeit des Schutzes erhöhen und die Lebensdauer der Komponenten verlängern.
Prüfung der Funktion: Überprüfen Sie nach der Installation, ob die SMBJ36A ordnungsgemäß funktioniert. Messen Sie die Spannung an den zu schützenden Komponenten, um sicherzustellen, dass die Diode die Spannung im Falle einer Überspannung auf ein sicheres Niveau begrenzt. Führen Sie gegebenenfalls Simulationen oder Tests durch, um die Wirksamkeit der Schutzbeschaltung zu überprüfen.
Wichtige Hinweise:
- Verwenden Sie die SMBJ36A nicht außerhalb ihrer spezifizierten Grenzwerte.
- Achten Sie auf die richtige Polarität der Diode.
- Vermeiden Sie mechanische Belastungen der Diode.
- Lagern Sie die Diode in einer trockenen und sauberen Umgebung.
Durch die Beachtung dieser Installations- und Anwendungshinweise können Sie sicherstellen, dass die TVS Suppressordiode SMBJ36A Ihre Elektronik zuverlässig vor Überspannungen schützt und einen störungsfreien Betrieb Ihrer Geräte gewährleistet.
FAQ – Häufig gestellte Fragen zur TVS Suppressordiode SMBJ36A
Hier finden Sie Antworten auf die häufigsten Fragen zur TVS Suppressordiode SMBJ36A. Diese Informationen helfen Ihnen, die Diode besser zu verstehen und sie optimal in Ihren Anwendungen einzusetzen.
Was ist eine TVS Diode und wie funktioniert sie?
Eine TVS-Diode (Transient Voltage Suppressor) ist ein elektronisches Bauelement, das dazu dient, elektronische Schaltkreise vor transienten Überspannungen zu schützen. Sie funktioniert, indem sie bei Überschreiten einer bestimmten Spannung in einen leitenden Zustand übergeht und die überschüssige Energie ableitet. Sobald die Überspannung abgeklungen ist, kehrt die Diode automatisch in ihren nichtleitenden Zustand zurück.
Wofür wird die SMBJ36A verwendet?
Die SMBJ36A wird verwendet, um elektronische Geräte und Schaltkreise vor Überspannungen zu schützen. Sie findet Anwendung in verschiedenen Bereichen wie Automobilindustrie, Telekommunikation, Industrieelektronik, Medizintechnik und Consumer Electronics.
Was bedeutet die Bezeichnung „SMBJ36A“?
Die Bezeichnung „SMBJ36A“ setzt sich aus verschiedenen Teilen zusammen:
- SMB: Gibt das Gehäuse der Diode an (Surface Mountable, kleines Gehäuse).
- J: Ist eine interne Kennzeichnung des Herstellers.
- 36: Gibt die maximale Sperrspannung der Diode in Volt an (36 V).
- A: Kennzeichnet die Polarität der Diode (unidirektional).
Was ist der Unterschied zwischen einer unidirektionalen und einer bidirektionalen TVS Diode?
Eine unidirektionale TVS-Diode leitet nur in einer Richtung, während eine bidirektionale TVS-Diode in beiden Richtungen leiten kann. Die SMBJ36A ist eine unidirektionale Diode. Unidirektionale Dioden werden in DC-Schaltungen eingesetzt, während bidirektionale Dioden in AC-Schaltungen oder in DC-Schaltungen, in denen die Polarität der Spannung variieren kann, verwendet werden.
Wie wähle ich die richtige TVS Diode für meine Anwendung aus?
Bei der Auswahl der richtigen TVS-Diode sollten Sie folgende Faktoren berücksichtigen:
- Maximale Betriebsspannung: Die Sperrspannung der Diode muss höher sein als die maximale Betriebsspannung Ihrer Schaltung.
- Stoßstromfestigkeit: Die Diode muss in der Lage sein, die erwarteten Stoßströme zu bewältigen, ohne Schaden zu nehmen.
- Klemmspannung: Die Klemmspannung der Diode sollte so niedrig wie möglich sein, um die Spannung, die an die geschützten Komponenten gelangt, zu minimieren.
- Reaktionszeit: Die Diode sollte eine schnelle Reaktionszeit haben, um Überspannungen effektiv zu unterdrücken.
- Gehäuse: Wählen Sie ein Gehäuse, das für Ihre Anwendung geeignet ist und eine gute Wärmeableitung gewährleistet.
Kann ich die SMBJ36A in Reihe schalten, um eine höhere Sperrspannung zu erhalten?
Es wird generell nicht empfohlen, TVS-Dioden in Reihe zu schalten, um eine höhere Sperrspannung zu erreichen. Die Spannungsverteilung zwischen den Dioden kann ungleichmäßig sein, was dazu führen kann, dass eine der Dioden überlastet wird und ausfällt. Verwenden Sie stattdessen eine einzelne Diode mit der gewünschten Sperrspannung.
Wie teste ich, ob die SMBJ36A noch funktioniert?
Sie können die Funktion der SMBJ36A mit einem Multimeter überprüfen. Messen Sie den Widerstand der Diode in beiden Richtungen. In Sperrrichtung sollte der Widerstand sehr hoch sein (idealerweise unendlich), während in Durchlassrichtung der Widerstand niedrig sein sollte. Beachten Sie jedoch, dass diese Messung nur eine grobe Überprüfung darstellt und keine Aussage über die Stoßstromfestigkeit der Diode macht.
Was ist der Unterschied zwischen einer TVS Diode und einem Varistor?
Sowohl TVS-Dioden als auch Varistoren dienen dem Schutz vor Überspannungen, funktionieren aber unterschiedlich. TVS-Dioden sind Halbleiterbauelemente mit einer definierten Durchbruchspannung, während Varistoren widerstandsabhängige Bauelemente sind, deren Widerstand bei Überschreiten einer bestimmten Spannung stark abnimmt. TVS-Dioden haben in der Regel eine schnellere Reaktionszeit und eine niedrigere Klemmspannung als Varistoren, während Varistoren höhere Stoßströme ableiten können.
Wo kann ich das Datenblatt der SMBJ36A finden?
Das Datenblatt der SMBJ36A finden Sie auf der Webseite des Herstellers oder bei verschiedenen Online-Distributoren. Das Datenblatt enthält detaillierte Informationen über die technischen Spezifikationen, die Leistungsfähigkeit und die Anwendungshinweise der Diode.
