Entdecken Sie die Wago 2003-7659 Installationsreihenklemme in elegantem Grau – die perfekte Lösung für eine sichere, zuverlässige und zeitsparende Elektroinstallation! Dieses hochwertige Produkt aus dem Hause Wago, einem der führenden Hersteller im Bereich der Verbindungstechnik, wird Sie mit seiner durchdachten Konstruktion und einfachen Handhabung begeistern. Sorgen Sie für eine professionelle und normgerechte Installation in Ihren Projekten und profitieren Sie von der bewährten Wago-Qualität.

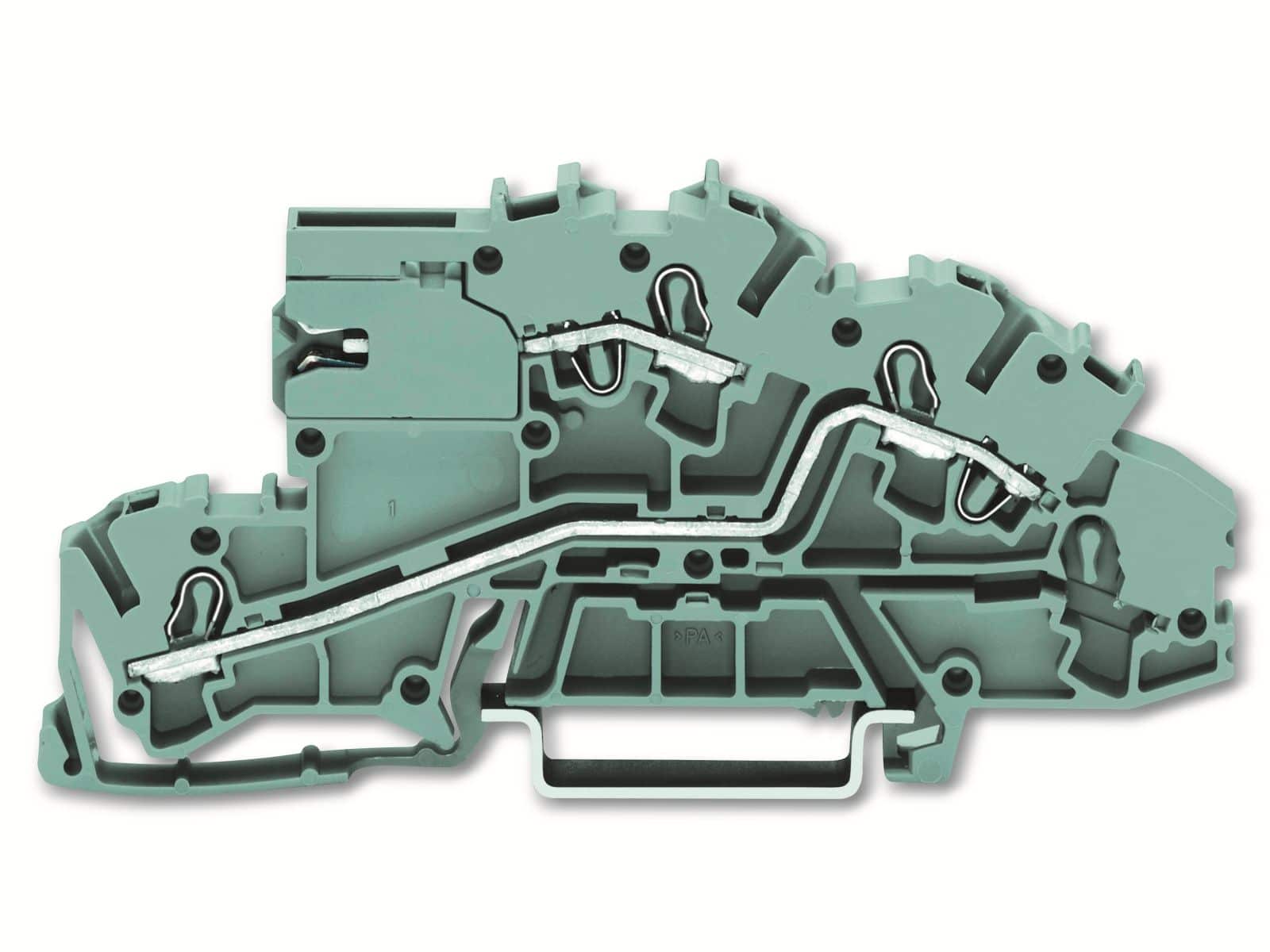

Die Wago 2003-7659: Mehr als nur eine Reihenklemme
Die Wago 2003-7659 ist weit mehr als nur eine einfache Verbindungsklemme. Sie ist ein Schlüsselbaustein für eine moderne, flexible und vor allem sichere Elektroinstallation. Egal, ob Sie ein erfahrener Profi oder ein ambitionierter Heimwerker sind, diese Reihenklemme wird Ihnen die Arbeit erleichtern und Ihnen ein gutes Gefühl geben. Vergessen Sie zeitraubendes Schrauben und komplizierte Verbindungen – mit der Wago 2003-7659 setzen Sie auf eine innovative und zukunftssichere Lösung.
Stellen Sie sich vor: Sie arbeiten an einem neuen Beleuchtungssystem für Ihr Wohnzimmer. Die Kabel liegen bereit, die Leuchten sind ausgewählt und Sie möchten nun alles sicher und zuverlässig miteinander verbinden. Mit herkömmlichen Schraubklemmen ist das oft eine mühsame Angelegenheit. Die Schrauben sind klein, der Platz ist begrenzt und die Gefahr, dass die Verbindung nicht richtig sitzt, ist groß. Mit der Wago 2003-7659 gehört das der Vergangenheit an. Dank des einfachen Push-in-Systems können Sie die Leiter mühelos und werkzeuglos anschließen. Einfach den Leiter in die Klemme stecken – fertig! Die Klemme sorgt für einen sicheren und dauerhaften Kontakt, der höchsten Ansprüchen genügt.
Aber die Wago 2003-7659 bietet noch mehr als nur eine einfache Handhabung. Sie ist auch äußerst vielseitig einsetzbar. Ob in der Gebäudeinstallation, im Schaltschrankbau oder in der Geräteverdrahtung – diese Reihenklemme ist für nahezu jede Anwendung geeignet. Sie können sowohl massive als auch feindrähtige Leiter anschließen und somit Ihre Flexibilität bei der Installation deutlich erhöhen.
Die robuste Konstruktion und die hochwertigen Materialien sorgen für eine lange Lebensdauer und eine hohe Zuverlässigkeit. Die Wago 2003-7659 ist beständig gegen Vibrationen, Temperaturschwankungen und andere Umwelteinflüsse. Sie können sich also darauf verlassen, dass Ihre Installation auch unter schwierigen Bedingungen sicher und zuverlässig funktioniert.
Technische Details, die überzeugen
Bevor wir ins Detail gehen, hier eine Übersicht der wichtigsten technischen Daten der Wago 2003-7659:
- Artikelnummer: 2003-7659
- Farbe: Grau
- Anschlusstechnik: Push-in CAGE CLAMP®
- Nennquerschnitt: 2,5 mm²
- Leiterquerschnitt (eindrähtig): 0,5 – 4 mm²
- Leiterquerschnitt (feindrähtig): 0,5 – 2,5 mm²
- Leiterquerschnitt (feindrähtig mit Aderendhülse): 0,25 – 2,5 mm²
- Nennspannung: 800 V
- Nennstrom: 24 A
- Bemessungsstoßspannung: 8 kV
- Anzahl der Klemmstellen: 3
- Bauform: Durchgangsklemme
- Isolierstoff: Polyamid 6.6
- Brennbarkeitsklasse nach UL 94: V0
- Breite: 5,2 mm
- Höhe: 29 mm
- Tiefe: 32,5 mm
- Montage: Tragschiene TS 35
Diese Daten sprechen für sich. Die Wago 2003-7659 ist eine leistungsstarke und zuverlässige Reihenklemme, die höchsten Ansprüchen genügt. Aber was bedeuten diese technischen Details konkret für Sie?
Push-in CAGE CLAMP®: Diese innovative Anschlusstechnik ermöglicht einen werkzeuglosen Anschluss von Leitern. Einfach den Leiter in die Klemme stecken – fertig! Die Federkraft sorgt für einen sicheren und dauerhaften Kontakt. Das spart Zeit und Mühe und reduziert das Risiko von Fehlverbindungen.
Nennquerschnitt 2,5 mm²: Dieser Wert gibt den maximal zulässigen Leiterquerschnitt an, der an die Klemme angeschlossen werden darf. Die Wago 2003-7659 ist für Leiter mit einem Querschnitt von bis zu 2,5 mm² geeignet und somit für viele Anwendungen in der Gebäudeinstallation und im Schaltschrankbau ausreichend dimensioniert.
Nennspannung 800 V: Die Nennspannung gibt die maximal zulässige Betriebsspannung an, die an die Klemme angelegt werden darf. Mit einer Nennspannung von 800 V ist die Wago 2003-7659 für den Einsatz in Niederspannungsnetzen bestens geeignet.
Nennstrom 24 A: Der Nennstrom gibt den maximal zulässigen Strom an, der durch die Klemme fließen darf. Mit einem Nennstrom von 24 A ist die Wago 2003-7659 für viele Anwendungen im Bereich der Beleuchtung, Heizung und anderer elektrischer Geräte ausreichend dimensioniert.
Bemessungsstoßspannung 8 kV: Die Bemessungsstoßspannung gibt die Höhe der Spannungsspitze an, die die Klemme aushalten kann, ohne Schaden zu nehmen. Mit einer Bemessungsstoßspannung von 8 kV ist die Wago 2003-7659 bestens gegen Überspannungen geschützt und trägt somit zur Sicherheit Ihrer Installation bei.
Anzahl der Klemmstellen 3: Die Wago 2003-7659 verfügt über drei Klemmstellen, an die Sie Leiter anschließen können. Das ermöglicht Ihnen eine einfache und übersichtliche Verdrahtung Ihrer Komponenten.
Bauform Durchgangsklemme: Die Wago 2003-7659 ist eine Durchgangsklemme, d.h. sie ermöglicht eine einfache und schnelle Verbindung von zwei oder mehreren Leitern. Sie können die Klemme verwenden, um Leiter zu verlängern, Abzweigungen zu realisieren oder Komponenten miteinander zu verbinden.
Isolierstoff Polyamid 6.6: Der Isolierstoff Polyamid 6.6 zeichnet sich durch seine hohe mechanische Festigkeit, seine gute elektrische Isolation und seine Beständigkeit gegen viele Chemikalien aus. Er sorgt für eine lange Lebensdauer und eine hohe Zuverlässigkeit der Klemme.
Brennbarkeitsklasse nach UL 94 V0: Die Brennbarkeitsklasse nach UL 94 V0 gibt an, wie schnell ein Kunststoffmaterial brennt und wie lange es nach dem Entfernen der Zündquelle weiterbrennt. Die Klasse V0 bedeutet, dass das Material selbstverlöschend ist und somit einen hohen Brandschutz bietet.
Montage Tragschiene TS 35: Die Wago 2003-7659 ist für die Montage auf einer Tragschiene TS 35 ausgelegt. Die Tragschiene ermöglicht eine einfache und schnelle Montage der Klemme im Schaltschrank oder auf einer Montageplatte.
Die Vorteile der Wago 2003-7659 im Überblick
Die Wago 2003-7659 bietet Ihnen eine Vielzahl von Vorteilen, die Ihre Elektroinstallation einfacher, sicherer und effizienter machen:
- Werkzeugloser Anschluss: Dank der Push-in CAGE CLAMP® Technologie können Sie die Leiter einfach und werkzeuglos anschließen. Das spart Zeit und Mühe und reduziert das Risiko von Fehlverbindungen.
- Sicherer und dauerhafter Kontakt: Die Federkraft der CAGE CLAMP® sorgt für einen sicheren und dauerhaften Kontakt, der höchsten Ansprüchen genügt. Sie können sich darauf verlassen, dass Ihre Installation auch unter schwierigen Bedingungen zuverlässig funktioniert.
- Vielseitig einsetzbar: Die Wago 2003-7659 ist für nahezu jede Anwendung geeignet. Ob in der Gebäudeinstallation, im Schaltschrankbau oder in der Geräteverdrahtung – diese Reihenklemme ist die richtige Wahl.
- Robuste Konstruktion: Die robuste Konstruktion und die hochwertigen Materialien sorgen für eine lange Lebensdauer und eine hohe Zuverlässigkeit. Die Klemme ist beständig gegen Vibrationen, Temperaturschwankungen und andere Umwelteinflüsse.
- Hoher Brandschutz: Der Isolierstoff Polyamid 6.6 mit der Brennbarkeitsklasse nach UL 94 V0 sorgt für einen hohen Brandschutz und trägt somit zur Sicherheit Ihrer Installation bei.
- Einfache Montage: Die Wago 2003-7659 ist für die Montage auf einer Tragschiene TS 35 ausgelegt. Die Tragschiene ermöglicht eine einfache und schnelle Montage der Klemme im Schaltschrank oder auf einer Montageplatte.
- Übersichtliche Verdrahtung: Die drei Klemmstellen ermöglichen eine einfache und übersichtliche Verdrahtung Ihrer Komponenten.
- Zukunftssichere Lösung: Die Wago 2003-7659 ist eine innovative und zukunftssichere Lösung, die höchsten Ansprüchen genügt. Sie können sich darauf verlassen, dass Sie mit dieser Klemme eine professionelle und normgerechte Installation realisieren.
Anwendungsbeispiele für die Wago 2003-7659
Die Wago 2003-7659 ist ein echter Allrounder und kann in den unterschiedlichsten Bereichen eingesetzt werden. Hier einige Beispiele:
- Gebäudeinstallation: Ob Beleuchtung, Steckdosen, Schalter oder andere elektrische Geräte – die Wago 2003-7659 ist die ideale Lösung für die sichere und zuverlässige Verbindung von Leitern in der Gebäudeinstallation.
- Schaltschrankbau: Im Schaltschrankbau werden Reihenklemmen zur Verdrahtung von Komponenten wie SPS-Steuerungen, Frequenzumrichtern, Relais und anderen Geräten benötigt. Die Wago 2003-7659 ist hier eine ausgezeichnete Wahl.
- Geräteverdrahtung: Auch in der Geräteverdrahtung, z.B. in Haushaltsgeräten, Industriemaschinen oder Messgeräten, kommt die Wago 2003-7659 zum Einsatz. Sie ermöglicht eine einfache und sichere Verbindung der internen Komponenten.
- Automatisierungstechnik: In der Automatisierungstechnik werden Reihenklemmen zur Verbindung von Sensoren, Aktoren und Steuerungen verwendet. Die Wago 2003-7659 ist hier eine zuverlässige und bewährte Lösung.
- Erneuerbare Energien: Auch im Bereich der erneuerbaren Energien, z.B. in Solaranlagen oder Windkraftanlagen, werden Reihenklemmen zur Verbindung von Kabeln und Geräten benötigt. Die Wago 2003-7659 ist hier eine robuste und langlebige Lösung.
Diese Beispiele zeigen, wie vielseitig die Wago 2003-7659 eingesetzt werden kann. Egal, welches Projekt Sie planen, mit dieser Reihenklemme sind Sie bestens gerüstet.
Montage und Handhabung der Wago 2003-7659
Die Montage und Handhabung der Wago 2003-7659 ist denkbar einfach und unkompliziert. Befolgen Sie einfach diese Schritte:
- Tragschiene montieren: Montieren Sie die Tragschiene TS 35 an der gewünschten Stelle im Schaltschrank oder auf der Montageplatte.
- Reihenklemme aufsetzen: Setzen Sie die Wago 2003-7659 auf die Tragschiene auf. Die Klemme rastet automatisch ein und sitzt sicher und fest.
- Leiter vorbereiten: Entfernen Sie die Isolierung des Leiters auf die erforderliche Länge. Achten Sie darauf, dass die Litzen bei feindrähtigen Leitern mit einer Aderendhülse versehen sind.
- Leiter anschließen: Stecken Sie den vorbereiteten Leiter in die Klemme. Die CAGE CLAMP® öffnet sich automatisch und klemmt den Leiter sicher fest.
- Fertig! Wiederholen Sie die Schritte 3 und 4 für alle weiteren Leiter.
So einfach ist das! Sie benötigen kein spezielles Werkzeug und sparen wertvolle Zeit. Die Wago 2003-7659 macht die Elektroinstallation zum Kinderspiel.
Sicherheitshinweise für den Umgang mit der Wago 2003-7659
Obwohl die Wago 2003-7659 einfach zu handhaben ist, sollten Sie dennoch einige Sicherheitshinweise beachten:
- Spannungsfreiheit: Stellen Sie vor Beginn der Arbeiten sicher, dass die Anlage spannungsfrei ist. Schalten Sie den Strom ab und überprüfen Sie mit einem geeigneten Messgerät, ob keine Spannung mehr anliegt.
- Geeignete Leiter: Verwenden Sie nur Leiter, die für die Nennspannung und den Nennstrom der Klemme geeignet sind.
- Korrekte Querschnitte: Achten Sie darauf, dass die Leiter den zulässigen Querschnitten entsprechen. Verwenden Sie bei feindrähtigen Leitern Aderendhülsen, um ein Aufspleißen der Litzen zu verhindern.
- Sichere Verbindung: Überprüfen Sie nach dem Anschließen der Leiter, ob diese sicher und fest in der Klemme sitzen.
- Fachgerechte Installation: Führen Sie die Installation nur durch, wenn Sie über die erforderlichen Kenntnisse und Fähigkeiten verfügen. Im Zweifelsfall sollten Sie einen Fachmann hinzuziehen.
Wenn Sie diese Sicherheitshinweise beachten, können Sie die Wago 2003-7659 sicher und zuverlässig einsetzen.
Die Wago 2003-7659 im Vergleich zu anderen Reihenklemmen
Es gibt viele verschiedene Arten von Reihenklemmen auf dem Markt. Was macht die Wago 2003-7659 so besonders? Hier ein Vergleich zu anderen gängigen Klemmentypen:
| Klemmentyp | Vorteile | Nachteile |
|---|---|---|
| Schraubklemmen | Günstiger Preis | Zeitraubender Anschluss, höheres Risiko von Fehlverbindungen, regelmäßiges Nachziehen der Schrauben erforderlich |
| Federkraftklemmen (Push-in) | Werkzeugloser Anschluss, sicherer und dauerhafter Kontakt, hohe Zuverlässigkeit | Höherer Preis als Schraubklemmen |
| Hebelklemmen | Werkzeugloser Anschluss, einfache Handhabung, gut geeignet für flexible Leiter | Höherer Preis, weniger robust als Push-in-Klemmen |
Die Wago 2003-7659 gehört zur Kategorie der Federkraftklemmen mit Push-in-Technologie. Sie vereint die Vorteile eines werkzeuglosen Anschlusses mit einem sicheren und dauerhaften Kontakt. Im Vergleich zu Schraubklemmen spart sie Zeit und Mühe und reduziert das Risiko von Fehlverbindungen. Im Vergleich zu Hebelklemmen ist sie robuster und langlebiger. Der etwas höhere Preis im Vergleich zu Schraubklemmen wird durch die vielen Vorteile mehr als aufgewogen.
Warum Sie sich für die Wago 2003-7659 entscheiden sollten
Die Entscheidung für die richtige Reihenklemme ist entscheidend für die Sicherheit und Zuverlässigkeit Ihrer Elektroinstallation. Die Wago 2003-7659 bietet Ihnen eine Kombination aus innovativer Technologie, hoher Qualität und einfacher Handhabung, die Sie begeistern wird. Hier noch einmal die wichtigsten Gründe, warum Sie sich für diese Reihenklemme entscheiden sollten:
- Sicherheit: Die Wago 2003-7659 sorgt für eine sichere und zuverlässige Verbindung Ihrer Leiter. Sie ist beständig gegen Vibrationen, Temperaturschwankungen und andere Umwelteinflüsse. Der Isolierstoff Polyamid 6.6 mit der Brennbarkeitsklasse nach UL 94 V0 bietet einen hohen Brandschutz.
- Effizienz: Dank der Push-in CAGE CLAMP® Technologie können Sie die Leiter einfach und werkzeuglos anschließen. Das spart Zeit und Mühe und reduziert das Risiko von Fehlverbindungen.
- Flexibilität: Die Wago 2003-7659 ist vielseitig einsetzbar und für nahezu jede Anwendung geeignet. Ob in der Gebäudeinstallation, im Schaltschrankbau oder in der Geräteverdrahtung – diese Reihenklemme ist die richtige Wahl.
- Qualität: Die Wago 2003-7659 ist ein Qualitätsprodukt aus dem Hause Wago, einem der führenden Hersteller im Bereich der Verbindungstechnik. Sie können sich auf eine lange Lebensdauer und eine hohe Zuverlässigkeit verlassen.
- Zukunftssicherheit: Die Wago 2003-7659 ist eine innovative und zukunftssichere Lösung, die höchsten Ansprüchen genügt. Sie können sich darauf verlassen, dass Sie mit dieser Klemme eine professionelle und normgerechte Installation realisieren.
Investieren Sie in die Sicherheit und Zuverlässigkeit Ihrer Elektroinstallation und entscheiden Sie sich für die Wago 2003-7659. Sie werden es nicht bereuen!
FAQ – Häufig gestellte Fragen zur Wago 2003-7659
Welchen Leiterquerschnitt kann ich an die Wago 2003-7659 anschließen?
Die Wago 2003-7659 ist für eindrähtige Leiter mit einem Querschnitt von 0,5 bis 4 mm² und für feindrähtige Leiter mit einem Querschnitt von 0,5 bis 2,5 mm² geeignet. Bei feindrähtigen Leitern empfiehlt es sich, Aderendhülsen zu verwenden. Mit Aderendhülse kann ein Querschnitt von 0,25 – 2,5 mm² verarbeitet werden.
Benötige ich Werkzeug für den Anschluss der Leiter?
Nein, für den Anschluss der Leiter an die Wago 2003-7659 benötigen Sie kein Werkzeug. Dank der Push-in CAGE CLAMP® Technologie können Sie die Leiter einfach und werkzeuglos in die Klemme stecken. Zum Lösen der Verbindung kann ein Schraubendreher benutzt werden, um den Hebel zu betätigen.
Kann ich die Wago 2003-7659 auch für flexible Leiter verwenden?
Ja, die Wago 2003-7659 kann auch für flexible Leiter verwendet werden. Es empfiehlt sich jedoch, Aderendhülsen zu verwenden, um ein Aufspleißen der Litzen zu verhindern und einen sicheren Kontakt zu gewährleisten. Die Leiter müssen den passenden Querschnitt haben.
Ist die Wago 2003-7659 für den Einsatz im Freien geeignet?
Die Wago 2003-7659 ist primär für den Einsatz in trockenen Innenräumen konzipiert. Für den Einsatz im Freien oder in feuchten Umgebungen sollten Sie spezielle Reihenklemmen verwenden, die für diese Bedingungen geeignet sind und über einen entsprechenden Schutzgrad verfügen.
Kann ich die Wago 2003-7659 wiederverwenden?
Ja, die Wago 2003-7659 kann mehrfach verwendet werden. Sie können die Leiter einfach aus der Klemme lösen und neue Leiter anschließen. Achten Sie jedoch darauf, dass die Klemme nicht beschädigt ist und die Leiter den zulässigen Querschnitten entsprechen.
Welche Tragschiene benötige ich für die Montage der Wago 2003-7659?
Die Wago 2003-7659 ist für die Montage auf einer Tragschiene TS 35 ausgelegt. Diese Tragschiene ist weit verbreitet und in verschiedenen Ausführungen erhältlich.
Was bedeutet die Brennbarkeitsklasse nach UL 94 V0?
Die Brennbarkeitsklasse nach UL 94 V0 gibt an, wie schnell ein Kunststoffmaterial brennt und wie lange es nach dem Entfernen der Zündquelle weiterbrennt. Die Klasse V0 bedeutet, dass das Material selbstverlöschend ist und somit einen hohen Brandschutz bietet. Das Material darf nicht tropfen.
Wo finde ich weitere Informationen zur Wago 2003-7659?
Weitere Informationen zur Wago 2003-7659 finden Sie auf der Website des Herstellers Wago oder in den technischen Datenblättern, die Sie in unserem Online-Shop herunterladen können. Wenden Sie sich bei Fragen gerne an unseren Kundenservice.
