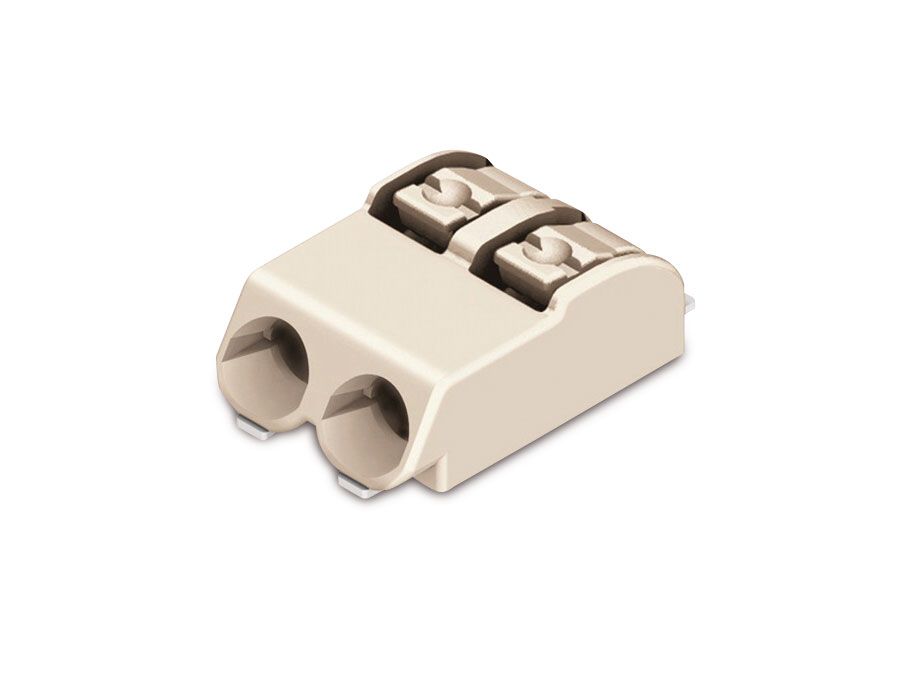

Wago SMD-Leiterplattenklemme 2060/0402, 2-polig: Präzise Verbindungstechnik für anspruchsvolle Elektronikanwendungen
Für Entwickler und Technikbegeisterte, die höchste Präzision und Zuverlässigkeit bei der Verdrahtung von SMD-Leiterplatten suchen, stellt die Wago SMD-Leiterplattenklemme 2060/0402, 2-polig die ideale Lösung dar. Diese kompakte und leistungsstarke Klemme wurde speziell für den Einsatz in modernen Elektronikprojekten entwickelt und ermöglicht eine sichere und effiziente Verbindung zweier Leiter mit geringem Platzbedarf.
Maximale Effizienz und Platzersparnis auf Ihrer Leiterplatte
Die Wago SMD-Leiterplattenklemme 2060/0402, 2-polig ist konzipiert, um Ihre Designanforderungen zu erfüllen und gleichzeitig höchste Leistung zu garantieren. Dank ihres innovativen Designs und der hochwertigen Materialien ermöglicht sie eine deutliche Reduzierung des Platzbedarfs auf der Leiterplatte, was insbesondere bei kompakten Geräten und miniaturisierten Schaltungen von entscheidender Bedeutung ist.
Die Vorteile der Wago SMD-Leiterplattenklemme 2060/0402, 2-polig für Sie im Überblick:
- Kompaktes Design: Mit ihrer geringen Bauhöhe und -breite passt die Klemme auch auf dicht bestückte Leiterplatten, ohne wertvollen Bauraum zu beanspruchen.
- Schnelle und sichere Montage: Die bewährte CAGE CLAMP® Federkraftklemme von WAGO ermöglicht eine werkzeuglose und extrem schnelle Verdrahtung. Ein einfaches Einführen des Leiters genügt für eine dauerhaft sichere und vibrationsfeste Verbindung.
- Hohe Zuverlässigkeit: WAGO steht für Qualität und Langlebigkeit. Diese Klemme ist für anspruchsvolle Umgebungen konzipiert und bietet eine konstante Kontaktkraft über die gesamte Lebensdauer.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Automobilindustrie, der Medizintechnik, der Hausgeräte- oder der Beleuchtungstechnik – die 2060/0402 Serie eignet sich für eine breite Palette von SMD-Applikationen.
- Fehlerreduktion: Die einfache Handhabung minimiert das Risiko von Verdrahtungsfehlern, was zu einer gesteigerten Effizienz in Ihrer Produktion oder Ihrem Entwicklungsprozess führt.
- Optimale Wärmeleitung: Das Design berücksichtigt die Wärmeentwicklung auf der Leiterplatte und unterstützt eine effiziente Wärmeabfuhr, was die Lebensdauer angeschlossener Komponenten verlängern kann.
- Geprüfte Sicherheit: Alle WAGO Produkte durchlaufen strenge Qualitätskontrollen und erfüllen internationale Normen, was Ihnen ein Höchstmaß an Sicherheit und Vertrauen gibt.
Technische Details und herausragende Eigenschaften
Die Wago SMD-Leiterplattenklemme 2060/0402, 2-polig zeichnet sich durch eine Reihe von herausragenden Merkmalen aus, die sie zur ersten Wahl für professionelle Anwendungen machen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Serie | 2060 |
| Polanzahl | 2-polig |
| Anschlussart | Leiterplattenklemme, steckbar |
| Befestigungsart | SMD (Surface Mount Device) |
| Leiterquerschnitt (flexibel, starr) | 0,2 mm² bis 0,75 mm² (AWG 24 bis AWG 18) |
| Strombelastbarkeit | Bis zu 6 A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Nennspannung | Bis zu 160 V |
| Gehäusematerial | Hochtemperatur-Kunststoff (PA) – beständig gegen Lötprozesse und chemische Einflüsse |
| Federkontaktmaterial | Hochwertige Kupferlegierung mit Korrosionsschutz |
| Betriebstemperatur | -40 °C bis +105 °C |
| Abmessungen (L x B x H) | Ca. 10 mm x 4 mm x 3,5 mm (abhängig von der genauen Ausführung und Lotpaste) |
| Lötverfahren | Geeignet für gängige Reflow-Lötverfahren |
| Umweltverträglichkeit | RoHS-konform |
Maximale Flexibilität für Ihre Elektronikentwicklung
Die Auswahl des richtigen Verbindungselements ist entscheidend für den Erfolg Ihres Projekts. Die Wago SMD-Leiterplattenklemme 2060/0402, 2-polig bietet Ihnen eine unübertroffene Flexibilität, die es Ihnen ermöglicht, selbst anspruchsvollste Verdrahtungsaufgaben effizient zu lösen. Die Möglichkeit, Leiterquerschnitte von 0,2 mm² bis 0,75 mm² sicher zu verbinden, deckt eine breite Palette von Anwendungen ab, von feindrähtigen Signalleitern bis hin zu anspruchsvolleren Stromversorgungsleitern in Kleinformat.
Die Kompatibilität mit gängigen Reflow-Lötverfahren vereinfacht die Integration in Ihre automatisierten Produktionsprozesse. Dies bedeutet, dass Sie die Klemmen problemlos auf Ihrer Leiterplatte positionieren und sie gemeinsam mit anderen SMD-Bauteilen löten können. Der hochtemperaturfeste Kunststoff des Gehäuses gewährleistet dabei, dass die Klemme den thermischen Belastungen des Lötens standhält, ohne ihre mechanischen oder elektrischen Eigenschaften zu beeinträchtigen. Dies ist ein kritischer Faktor für die Zuverlässigkeit Ihrer Endprodukte.
Anwendungsbereiche, in denen Sie auf die Wago 2060/0402 vertrauen können
Die Vielseitigkeit der Wago SMD-Leiterplattenklemme 2060/0402, 2-polig eröffnet Ihnen zahlreiche Möglichkeiten in verschiedensten Branchen. Entdecken Sie, wie diese Klemme Ihre Elektronikprojekte optimieren kann:
- Automobilindustrie: In modernen Fahrzeugen findet sich eine Vielzahl von elektronischen Steuergeräten und Sensoren. Die kompakte Bauweise und die Vibrationsfestigkeit der Wago Klemmen sind hier unverzichtbar.
- Medizintechnik: Präzision und höchste Zuverlässigkeit sind in der Medizintechnik von größter Bedeutung. Die sichere und dauerhafte Verbindung durch die Wago 2060/0402 Serie gewährleistet die Funktionalität von medizinischen Geräten.
- Industrielle Automatisierung: Kompakte Steuerungen, Sensorik und Aktuatorik im Schaltschrank oder direkt an der Maschine profitieren von platzsparenden und robusten Verbindungslösungen.
- Beleuchtungstechnik: Moderne LED-Treiber und Steuerungseinheiten benötigen effiziente und zuverlässige Anschlüsse, die sich einfach integrieren lassen.
- Haushaltsgeräte: In Waschmaschinen, Geschirrspülern und anderen Geräten sorgt die Wago 2060/0402 für zuverlässige Verbindungen zwischen Steuerungsplatine und Komponenten.
- IoT-Anwendungen: Mit der fortschreitenden Vernetzung von Geräten und der Notwendigkeit kleinerer Formfaktoren sind die Wago SMD-Klemmen ideal für die Verdrahtung von IoT-Modulen und Sensorknoten.
FAQ – Häufig gestellte Fragen zu Wago SMD-Leiterplattenklemme 2060/0402, 2-polig
Wie wird die Wago SMD-Leiterplattenklemme 2060/0402 montiert?
Die Montage erfolgt mittels des Reflow-Lötverfahrens. Die Klemme wird auf die Leiterplatte aufgebracht und durchläuft den Lötprozess gemeinsam mit anderen SMD-Bauteilen. Die Verdrahtung der einzelnen Leiter erfolgt werkzeuglos durch einfaches Einführen des abisolierten Leiters in die Anschlussöffnung.
Welche Leiterquerschnitte können angeschlossen werden?
Die Wago SMD-Leiterplattenklemme 2060/0402, 2-polig ist für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² (AWG 24 bis AWG 18) ausgelegt. Dies deckt eine breite Palette von Anwendungen ab.
Ist die Klemme für hohe Temperaturen geeignet?
Ja, das Gehäuse der Klemme besteht aus einem hochtemperaturfesten Kunststoff, der den thermischen Belastungen gängiger Reflow-Lötverfahren problemlos standhält. Die Betriebstemperatur liegt im Bereich von -40 °C bis +105 °C.
Wie wird die elektrische Verbindung im Inneren der Klemme realisiert?
Im Inneren der Klemme befindet sich die bewährte CAGE CLAMP® Federkraftklemme von WAGO. Diese Technologie sorgt für eine sichere, vibrationsfeste und dauerhaft kontaktierende Verbindung des angeschlossenen Leiters, ohne dass zusätzliche Werkzeuge benötigt werden.
Was bedeutet „SMD“ im Zusammenhang mit dieser Klemme?
SMD steht für „Surface Mount Device“ oder „Oberflächenmontagebauteil“. Das bedeutet, dass die Klemme direkt auf die Oberfläche der Leiterplatte gelötet wird und nicht durch Bohrungen gesteckt wird wie herkömmliche THT-Bauteile (Through-Hole Technology).
Ist die Wago 2060/0402 für den Einsatz in sicherheitsrelevanten Anwendungen zugelassen?
Die Wago SMD-Leiterplattenklemme 2060/0402, 2-polig ist nach verschiedenen internationalen Normen zertifiziert und erfüllt hohe Sicherheitsstandards. Für spezifische sicherheitsrelevante Anwendungen (z.B. nach IEC 61508) sollten Sie jedoch immer die Eignung der Klemme in Kombination mit Ihren Gesamtanforderungen und den jeweiligen Zulassungsdokumenten prüfen.
Wie unterscheidet sich diese Klemme von anderen WAGO Leiterplattenklemmen?
Die 2060er Serie ist speziell für die SMD-Technologie und sehr kompakte Anwendungen konzipiert. Sie zeichnet sich durch ihre niedrige Bauhöhe und die Möglichkeit des direkten Lötens auf der Leiterplatte aus. Die CAGE CLAMP® Technologie ist jedoch ein Kernmerkmal, das auch in vielen anderen WAGO Produktfamilien für zuverlässige Verbindungen sorgt.
