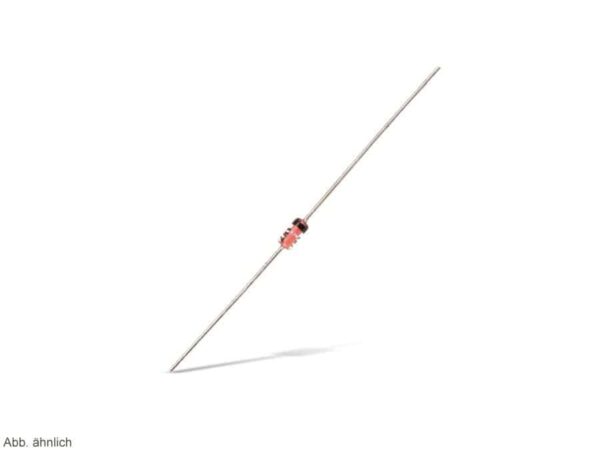

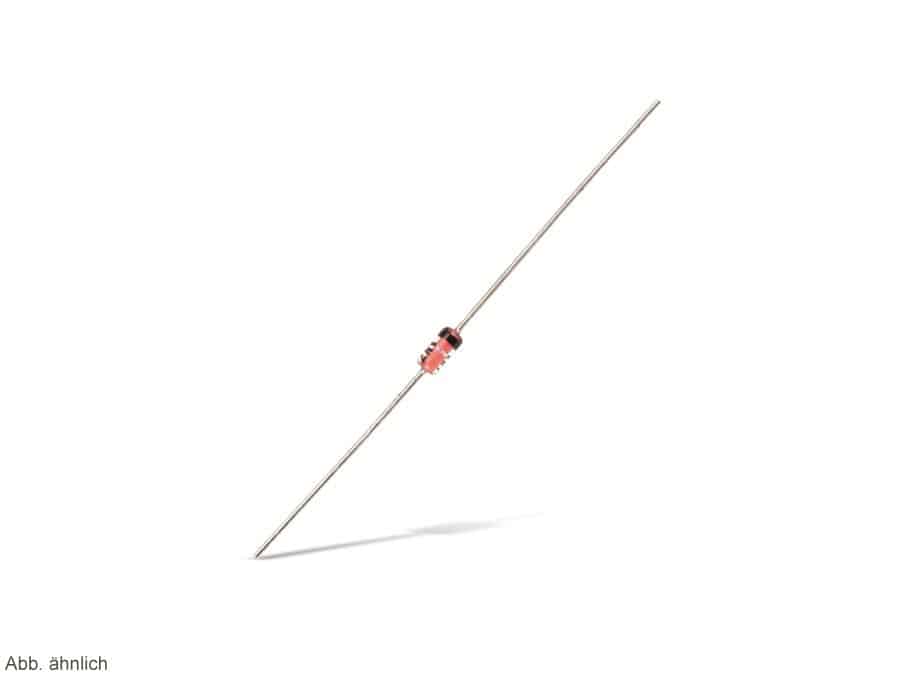

Zenerdiode, 5,6 V – 0,5 W

Entdecken Sie die faszinierende Welt der Elektronik mit unserer hochwertigen Zenerdiode, 5,6 V – 0,5 W! Dieses kleine, aber leistungsstarke Bauelement ist ein unverzichtbares Werkzeug für jeden, der sich mit Elektronik beschäftigt, sei es als Hobbybastler, Student oder professioneller Ingenieur. Tauchen Sie ein in die Möglichkeiten, die Ihnen diese Zenerdiode bietet, und lassen Sie Ihrer Kreativität freien Lauf.

Präzision und Zuverlässigkeit für Ihre Projekte

Die Zenerdiode ist bekannt für ihre Fähigkeit, eine stabile Spannung aufrechtzuerhalten, selbst wenn die Eingangsspannung schwankt. Dies macht sie zu einem idealen Bauelement für Spannungsregler, Überspannungsschutz und Referenzspannungsquellen. Mit einer Nennspannung von 5,6 V und einer Verlustleistung von 0,5 W bietet unsere Zenerdiode eine ausgezeichnete Balance zwischen Leistung und Präzision.

Stellen Sie sich vor, Sie arbeiten an einem Projekt, das eine konstante Spannung benötigt, um zuverlässig zu funktionieren. Ohne eine Zenerdiode könnten Schwankungen in der Stromversorgung zu Fehlfunktionen oder sogar Schäden an Ihren Komponenten führen. Mit unserer Zenerdiode können Sie sich entspannt zurücklehnen, denn Sie wissen, dass Ihre Schaltung optimal geschützt ist.

Technische Details, die überzeugen:

Hier sind einige der wichtigsten technischen Spezifikationen unserer Zenerdiode:

• Nennspannung: 5,6 V
• Verlustleistung: 0,5 W
• Toleranz: ±5% (typisch)
• Betriebstemperaturbereich: -65 °C bis +150 °C
• Gehäuse: DO-35 (oder äquivalent)
• Sperrstrom: Weniger als 1 µA bei 25 °C

Diese Spezifikationen garantieren, dass Sie ein zuverlässiges und langlebiges Produkt erhalten, das Ihren Anforderungen entspricht. Jede Diode wird sorgfältig geprüft, um sicherzustellen, dass sie unseren hohen Qualitätsstandards entspricht.

Anwendungsbereiche, die begeistern

Die Vielseitigkeit der Zenerdiode ist beeindruckend. Hier sind nur einige der Anwendungsbereiche, in denen sie ihre Stärken ausspielt:

• Spannungsregler: Sorgen Sie für eine stabile Spannung in Ihren Schaltungen, um Fehlfunktionen zu vermeiden.
• Überspannungsschutz: Schützen Sie empfindliche Komponenten vor Schäden durch Spannungsspitzen.
• Referenzspannungsquellen: Erzeugen Sie eine präzise Referenzspannung für Messgeräte und andere Anwendungen.
• Clipping-Schaltungen: Begrenzen Sie die Spannung in Audiosignalen, um Verzerrungen zu vermeiden.
• Mess- und Regeltechnik: Verwenden Sie die Zenerdiode in präzisen Messschaltungen für genaue Ergebnisse.

Ob Sie ein einfaches Netzteil bauen oder ein komplexes Steuerungssystem entwickeln, die Zenerdiode ist ein unverzichtbares Bauelement, das Ihnen hilft, Ihre Ziele zu erreichen. Lassen Sie sich von den vielfältigen Anwendungsmöglichkeiten inspirieren und entdecken Sie neue Wege, Ihre Projekte zu verbessern.

Warum unsere Zenerdiode die richtige Wahl ist

Auf dem Markt gibt es viele Zenerdioden, aber wir sind überzeugt, dass unsere die beste Wahl für Sie ist. Hier sind einige Gründe, warum:

• Hohe Qualität: Wir verwenden nur hochwertige Materialien und modernste Fertigungstechniken, um sicherzustellen, dass unsere Dioden zuverlässig und langlebig sind.
• Präzision: Unsere Dioden werden sorgfältig geprüft und kalibriert, um sicherzustellen, dass sie die spezifizierte Spannung präzise einhalten.
• Zuverlässigkeit: Sie können sich darauf verlassen, dass unsere Dioden auch unter anspruchsvollen Bedingungen zuverlässig funktionieren.
• Breite Anwendbarkeit: Unsere Dioden eignen sich für eine Vielzahl von Anwendungen, von einfachen Hobbyprojekten bis hin zu komplexen industriellen Anwendungen.
• Exzellenter Kundenservice: Wir stehen Ihnen jederzeit mit Rat und Tat zur Seite, um sicherzustellen, dass Sie das richtige Produkt für Ihre Bedürfnisse finden und es optimal nutzen können.

Wir wissen, dass Sie Wert auf Qualität und Zuverlässigkeit legen. Deshalb haben wir uns verpflichtet, Ihnen die besten Produkte und den besten Service zu bieten. Wenn Sie sich für unsere Zenerdiode entscheiden, investieren Sie in ein Produkt, das Ihnen jahrelang Freude bereiten wird.

Die Zenerdiode in der Praxis

Um Ihnen ein besseres Verständnis für die Anwendung der Zenerdiode zu vermitteln, möchten wir Ihnen einige Beispiele aus der Praxis vorstellen.

Beispiel 1: Spannungsregler für ein Arduino-Projekt

Stellen Sie sich vor, Sie bauen ein Arduino-Projekt, das eine stabile 5V-Versorgung benötigt. Sie könnten ein herkömmliches Netzteil verwenden, aber die Spannung könnte schwanken und Ihr Arduino beschädigen. Mit einer Zenerdiode können Sie einen einfachen und effektiven Spannungsregler bauen, der Ihre Schaltung schützt.

Sie benötigen lediglich eine Zenerdiode (5,6 V), einen Vorwiderstand und einen Kondensator. Der Vorwiderstand begrenzt den Strom durch die Diode, während der Kondensator die Spannung glättet. Die Zenerdiode sorgt dafür, dass die Spannung am Ausgang konstant bei 5,6 V bleibt, auch wenn die Eingangsspannung schwankt. Das Ergebnis ist eine zuverlässige und stabile Stromversorgung für Ihr Arduino-Projekt.

Beispiel 2: Überspannungsschutz für eine empfindliche Schaltung

Eine weitere häufige Anwendung der Zenerdiode ist der Überspannungsschutz. Wenn Sie eine empfindliche Schaltung haben, die durch Spannungsspitzen beschädigt werden könnte, können Sie eine Zenerdiode verwenden, um sie zu schützen.

Die Zenerdiode wird parallel zur Schaltung geschaltet, die geschützt werden soll. Wenn die Spannung über den Nennwert der Diode steigt, beginnt sie zu leiten und leitet den überschüssigen Strom ab. Dadurch wird die Spannung an der Schaltung begrenzt und Schäden werden vermieden. Dies ist eine einfache und effektive Möglichkeit, Ihre wertvollen elektronischen Geräte zu schützen.

Beispiel 3: Referenzspannungsquelle für ein Messgerät

In der Messtechnik ist eine präzise Referenzspannung unerlässlich. Eine Zenerdiode kann verwendet werden, um eine solche Referenzspannung zu erzeugen. Durch die Kombination der Zenerdiode mit einem hochohmigen Widerstand und einem Operationsverstärker kann eine sehr stabile und genaue Referenzspannungsquelle realisiert werden.

Diese Referenzspannungsquelle kann dann verwendet werden, um andere Spannungen zu kalibrieren und zu messen. Dies ist besonders wichtig in Anwendungen, in denen hohe Genauigkeit gefordert ist, wie z.B. in Laborgeräten und Messinstrumenten.

Tipps und Tricks für die Verwendung der Zenerdiode

Um Ihnen die Verwendung unserer Zenerdiode noch einfacher zu machen, haben wir einige nützliche Tipps und Tricks zusammengestellt:

• Wählen Sie den richtigen Vorwiderstand: Der Vorwiderstand ist entscheidend für die korrekte Funktion der Zenerdiode. Er muss so gewählt werden, dass er den Strom durch die Diode begrenzt, aber dennoch genügend Strom liefert, um die gewünschte Spannung aufrechtzuerhalten. Verwenden Sie ein Online-Tool oder eine Formel, um den optimalen Wert zu berechnen.
• Achten Sie auf die Polarität: Die Zenerdiode ist ein polarisiertes Bauelement. Achten Sie darauf, dass Sie sie korrekt in Ihre Schaltung einbauen, sonst funktioniert sie nicht wie erwartet. Die Kathode (meist mit einem Ring markiert) muss an den negativen Pol der Stromversorgung angeschlossen werden.
• Verwenden Sie einen Kühlkörper: Wenn die Zenerdiode viel Leistung ableiten muss, kann sie sich erwärmen. In diesem Fall kann es sinnvoll sein, einen Kühlkörper zu verwenden, um die Wärme abzuleiten und die Lebensdauer der Diode zu verlängern.
• Testen Sie Ihre Schaltung: Bevor Sie Ihre Schaltung in Betrieb nehmen, sollten Sie sie sorgfältig testen, um sicherzustellen, dass alles korrekt funktioniert. Verwenden Sie ein Multimeter, um die Spannung an verschiedenen Punkten in der Schaltung zu messen und sicherzustellen, dass sie den erwarteten Werten entspricht.

Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um unsere Zenerdiode erfolgreich in Ihren Projekten einzusetzen.

Die Zukunft der Elektronik mit der Zenerdiode

Die Elektronik entwickelt sich ständig weiter, und die Zenerdiode spielt dabei eine wichtige Rolle. Von der Entwicklung neuer Energiequellen bis hin zur Verbesserung der Kommunikationstechnologien – die Zenerdiode ist ein unverzichtbares Bauelement, das uns hilft, die Zukunft zu gestalten.

Stellen Sie sich vor, wie die Elektronik in Zukunft aussehen wird: Intelligente Häuser, selbstfahrende Autos, medizinische Geräte, die Leben retten – all diese Innovationen sind auf zuverlässige und präzise elektronische Komponenten angewiesen. Mit unserer Zenerdiode können Sie Teil dieser Zukunft sein und Ihre eigenen innovativen Projekte realisieren.

Wir sind stolz darauf, Ihnen ein Produkt anbieten zu können, das nicht nur Ihren aktuellen Bedürfnissen entspricht, sondern Ihnen auch die Möglichkeit gibt, Ihre kreativen Visionen zu verwirklichen. Bestellen Sie noch heute Ihre Zenerdiode und tauchen Sie ein in die faszinierende Welt der Elektronik!

FAQ – Häufig gestellte Fragen

Was ist eine Zenerdiode und wie funktioniert sie?

Eine Zenerdiode ist eine spezielle Art von Diode, die so konstruiert ist, dass sie in Sperrrichtung bei einer bestimmten Spannung, der sogenannten Zener-Spannung, einen Durchbruch erleidet. Im Gegensatz zu normalen Dioden, die bei Überschreitung der Sperrspannung dauerhaft beschädigt werden können, ist der Durchbruch bei der Zenerdiode reversibel. Das bedeutet, dass die Diode nach dem Abfall der Spannung unter die Zener-Spannung wieder normal funktioniert. Diese Eigenschaft macht die Zenerdiode ideal für Spannungsregelung und Überspannungsschutz.

Wofür wird eine Zenerdiode typischerweise verwendet?

Zenerdioden finden in einer Vielzahl von Anwendungen Verwendung, darunter:

• Spannungsregelung: Sie halten eine konstante Spannung in einer Schaltung aufrecht, selbst wenn die Eingangsspannung schwankt.
• Überspannungsschutz: Sie schützen empfindliche elektronische Komponenten vor Spannungsspitzen.
• Referenzspannungsquellen: Sie erzeugen eine präzise Referenzspannung für Messgeräte und andere Anwendungen.
• Clipping-Schaltungen: Sie begrenzen die Spannung in Audiosignalen, um Verzerrungen zu vermeiden.

Wie wähle ich die richtige Zenerdiode für mein Projekt aus?

Die Auswahl der richtigen Zenerdiode hängt von mehreren Faktoren ab:

• Zener-Spannung: Wählen Sie eine Diode mit einer Zener-Spannung, die der gewünschten Ausgangsspannung entspricht.
• Verlustleistung: Stellen Sie sicher, dass die Diode die erwartete Verlustleistung in Ihrer Schaltung aushalten kann. Die Verlustleistung wird durch den Stromfluss durch die Diode und die Zener-Spannung bestimmt.
• Toleranz: Berücksichtigen Sie die Toleranz der Zener-Spannung. Eine geringere Toleranz bedeutet eine genauere Spannungsregelung.
• Betriebstemperaturbereich: Stellen Sie sicher, dass der Betriebstemperaturbereich der Diode für Ihre Anwendung geeignet ist.

Was ist der Unterschied zwischen einer Zenerdiode und einer normalen Diode?

Der Hauptunterschied zwischen einer Zenerdiode und einer normalen Diode liegt in ihrem Verhalten in Sperrrichtung. Eine normale Diode lässt keinen Strom in Sperrrichtung fließen, bis sie durch eine zu hohe Spannung dauerhaft beschädigt wird. Eine Zenerdiode hingegen ist so konstruiert, dass sie in Sperrrichtung bei einer bestimmten Spannung (Zener-Spannung) einen reversiblen Durchbruch erleidet. Das bedeutet, dass sie bei Überschreitung der Zener-Spannung Strom in Sperrrichtung leitet, ohne beschädigt zu werden, und die Spannung auf diesem Wert begrenzt.

Wie berechne ich den Vorwiderstand für eine Zenerdiode?

Der Vorwiderstand ist entscheidend für die korrekte Funktion der Zenerdiode. Er begrenzt den Strom durch die Diode und verhindert, dass sie überlastet wird. Die Berechnung des Vorwiderstands hängt von der Eingangsspannung, der Zener-Spannung und dem gewünschten Strom durch die Diode ab.

Hier ist eine einfache Formel zur Berechnung des Vorwiderstands (R):

R = (Vin – Vz) / Iz

Wo:

• Vin = Eingangsspannung
• Vz = Zener-Spannung
• Iz = Zener-Strom (der Strom, der durch die Diode fließen soll)

Es ist wichtig, den Zener-Strom richtig zu wählen. Er sollte ausreichend hoch sein, um die Zenerdiode in ihrem Durchbruchbereich zu halten, aber nicht so hoch, dass die Diode überlastet wird. Konsultieren Sie das Datenblatt der Diode, um den empfohlenen Zener-Strombereich zu ermitteln.

Wie teste ich, ob meine Zenerdiode funktioniert?

Sie können die Funktion einer Zenerdiode mit einem Multimeter testen. Stellen Sie das Multimeter auf den Diodentest-Modus ein. Schließen Sie die rote Messleitung an die Anode und die schwarze Messleitung an die Kathode der Diode an. In Durchlassrichtung sollte das Multimeter eine Spannung von etwa 0,6 bis 0,7 V anzeigen. In Sperrrichtung sollte das Multimeter eine hohe Impedanz (Overload oder OL) anzeigen.

Um die Zener-Funktion zu testen, benötigen Sie eine Spannungsquelle, einen Vorwiderstand und ein Multimeter. Schließen Sie die Zenerdiode in Sperrrichtung an die Spannungsquelle an, wobei ein Vorwiderstand in Reihe geschaltet ist, um den Strom zu begrenzen. Erhöhen Sie langsam die Spannung der Spannungsquelle und beobachten Sie die Spannung über der Zenerdiode mit dem Multimeter. Wenn die Spannung die Zener-Spannung erreicht, sollte sie sich stabilisieren und kaum noch ansteigen, selbst wenn Sie die Eingangsspannung weiter erhöhen. Wenn die Spannung über der Diode nicht stabilisiert wird, ist die Diode möglicherweise defekt.

Was bedeutet die Angabe „0,5 W“ bei einer Zenerdiode 5,6 V – 0,5 W?

Die Angabe „0,5 W“ bezieht sich auf die maximale Verlustleistung, die die Zenerdiode sicher ableiten kann, ohne beschädigt zu werden. Die Verlustleistung ist das Produkt aus der Spannung über der Diode (Vz) und dem Strom, der durch sie fließt (Iz):

P = Vz Iz

Wenn die Verlustleistung die angegebene Grenze von 0,5 W überschreitet, kann die Diode überhitzen und beschädigt werden. Es ist daher wichtig, den Vorwiderstand so zu dimensionieren, dass der Strom durch die Diode begrenzt wird und die Verlustleistung innerhalb der Spezifikationen bleibt.
