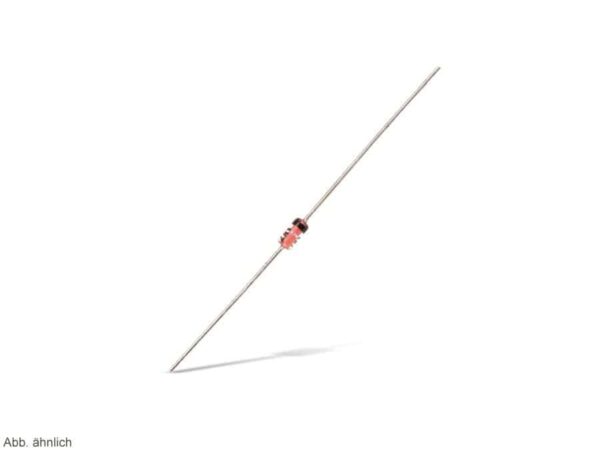

Zenerdiode BZX85, 3,9 V, 1,3 W

Entdecken Sie die unerschütterliche Präzision und Zuverlässigkeit der Zenerdiode BZX85 – das Herzstück für Ihre anspruchsvollsten Elektronikprojekte. Diese Diode ist mehr als nur ein Bauteil; sie ist ein Versprechen für Stabilität, Schutz und herausragende Leistung in jeder Schaltung.

Stellen Sie sich vor, Sie arbeiten an einem Projekt, das absolute Präzision erfordert. Jede kleinste Abweichung kann verheerende Folgen haben. Mit der BZX85 Zenerdiode haben Sie die Kontrolle. Ihre exakte Spannungsregelung von 3,9 V und ihre robuste Belastbarkeit von 1,3 W machen sie zum idealen Partner für Anwendungen, bei denen es auf Genauigkeit und Zuverlässigkeit ankommt. Ob in Netzteilen, Überspannungsschutzschaltungen oder als Spannungsreferenz – die BZX85 bietet Ihnen die Sicherheit, die Sie für Ihre kreativen Visionen benötigen.

Diese Diode ist nicht nur ein technisches Detail, sondern ein Schlüsselelement, das Ihre Projekte zum Leben erweckt. Sie ermöglicht es Ihnen, Ihre Ideen ohne Kompromisse umzusetzen und die Grenzen des Machbaren neu zu definieren. Lassen Sie sich von der BZX85 inspirieren und erleben Sie, wie sie Ihre elektronischen Schaltungen mit Präzision und Leistung bereichert.

Die BZX85 Zenerdiode – Ihr Schlüssel zu präzisen Schaltungen

Die BZX85 Zenerdiode ist ein unverzichtbares Bauelement für jeden, der Wert auf präzise Spannungsregelung und zuverlässigen Schutz in seinen elektronischen Schaltungen legt. Mit ihrer spezifischen Zener-Spannung von 3,9 V und einer Belastbarkeit von 1,3 W bietet sie eine ideale Lösung für eine Vielzahl von Anwendungen.

Diese Diode zeichnet sich durch ihre Fähigkeit aus, eine stabile Spannung aufrechtzuerhalten, selbst wenn die Eingangsspannung oder der Laststrom variieren. Dies macht sie zu einem unverzichtbaren Bestandteil in Netzteilen, wo eine konstante Ausgangsspannung entscheidend ist, um empfindliche elektronische Komponenten zu schützen. Darüber hinaus findet die BZX85 breite Anwendung in Überspannungsschutzschaltungen, um Geräte vor Schäden durch unerwartete Spannungsspitzen zu bewahren. Als Spannungsreferenz in Messgeräten und Steuerungen trägt sie dazu bei, die Genauigkeit und Zuverlässigkeit der Gesamtschaltung zu gewährleisten.

Die BZX85 ist nicht nur ein Bauelement, sondern ein Versprechen für Präzision und Stabilität. Sie ermöglicht es Ihnen, Ihre elektronischen Projekte mit dem Vertrauen zu realisieren, dass die Spannung stets im optimalen Bereich gehalten wird. Ob Sie ein erfahrener Ingenieur oder ein ambitionierter Hobbybastler sind, die BZX85 Zenerdiode ist ein unverzichtbares Werkzeug, um Ihre Schaltungen zu perfektionieren und Ihre kreativen Visionen zum Leben zu erwecken.

Anwendungsbereiche der BZX85 Zenerdiode

Die Vielseitigkeit der BZX85 Zenerdiode eröffnet ein breites Spektrum an Anwendungsmöglichkeiten in der Elektronik. Hier sind einige der wichtigsten Bereiche, in denen diese Diode ihre Stärken ausspielt:

• Netzteile: Die BZX85 dient als Spannungsregler, um eine stabile Ausgangsspannung zu gewährleisten und empfindliche Komponenten vor Überspannung zu schützen.
• Überspannungsschutz: In Schutzschaltungen verhindert sie Schäden durch Spannungsspitzen, indem sie überschüssige Energie ableitet.
• Spannungsreferenz: In Messgeräten und Steuerungen dient sie als präzise Spannungsreferenz, um die Genauigkeit und Stabilität der Messungen zu gewährleisten.
• Signalbegrenzung: In Audioschaltungen und anderen Anwendungen kann sie verwendet werden, um die Amplitude von Signalen zu begrenzen und Verzerrungen zu verhindern.
• Batterieladegeräte: Sie kann in Batterieladegeräten eingesetzt werden, um den Ladevorgang zu steuern und eine Überladung der Batterie zu verhindern.

Die BZX85 ist somit ein wahrer Allrounder, der in nahezu jeder elektronischen Schaltung einen wertvollen Beitrag leisten kann. Ihre Fähigkeit, Spannung zu stabilisieren, zu schützen und als Referenz zu dienen, macht sie zu einem unverzichtbaren Bauelement für professionelle Entwickler und ambitionierte Bastler gleichermaßen.

Technische Daten der BZX85, 3,9 V, 1,3 W Zenerdiode

Um die Leistungsfähigkeit der BZX85 Zenerdiode voll ausschöpfen zu können, ist es wichtig, ihre technischen Daten genau zu kennen. Hier finden Sie eine detaillierte Übersicht, die Ihnen hilft, die Diode optimal in Ihre Schaltungen zu integrieren:

Parameter	Wert	Einheit
Zener-Spannung (Vz)	3,9	V
Toleranz der Zener-Spannung	±5	%
Zener-Strom (Iz)	64	mA
Maximale Verlustleistung (Ptot)	1,3	W
Sperrstrom (Ir) bei Vr	5	µA
Betriebstemperaturbereich	-65 bis +175	°C
Gehäuseform	DO-41

Diese Spezifikationen geben Ihnen einen klaren Einblick in die Leistungsparameter der BZX85. Die präzise Zener-Spannung von 3,9 V und die maximale Verlustleistung von 1,3 W ermöglichen eine zuverlässige Spannungsregelung und einen effektiven Schutz in Ihren Schaltungen. Der große Betriebstemperaturbereich sorgt dafür, dass die Diode auch unter extremen Bedingungen zuverlässig arbeitet.

Mit diesen detaillierten technischen Daten können Sie die BZX85 Zenerdiode optimal in Ihre Projekte integrieren und sicherstellen, dass Ihre Schaltungen stets mit höchster Präzision und Zuverlässigkeit arbeiten.

Die Vorteile der BZX85 Zenerdiode im Detail

Die BZX85 Zenerdiode überzeugt nicht nur durch ihre technischen Daten, sondern auch durch eine Vielzahl von Vorteilen, die sie zu einer ausgezeichneten Wahl für Ihre elektronischen Projekte machen:

• Präzise Spannungsregelung: Die BZX85 bietet eine exakte Spannungsregelung von 3,9 V, was sie ideal für Anwendungen macht, die eine stabile und genaue Spannung erfordern.
• Hohe Belastbarkeit: Mit einer maximalen Verlustleistung von 1,3 W kann die Diode auch höheren Belastungen standhalten, ohne ihre Leistung zu beeinträchtigen.
• Zuverlässiger Überspannungsschutz: Die BZX85 schützt Ihre Schaltungen zuverlässig vor Schäden durch Spannungsspitzen, indem sie überschüssige Energie ableitet.
• Breiter Temperaturbereich: Der große Betriebstemperaturbereich von -65 bis +175 °C ermöglicht den Einsatz der Diode auch unter extremen Bedingungen.
• Kompakte Bauform: Das DO-41 Gehäuse ermöglicht eine einfache Integration in Ihre Schaltungen, ohne viel Platz zu beanspruchen.
• Kosteneffizient: Die BZX85 bietet ein hervorragendes Preis-Leistungs-Verhältnis und ist eine kostengünstige Lösung für viele Anwendungen.
• Lange Lebensdauer: Dank ihrer robusten Bauweise und hochwertigen Materialien zeichnet sich die BZX85 durch eine lange Lebensdauer aus.

Diese Vorteile machen die BZX85 Zenerdiode zu einem unverzichtbaren Bauelement für jeden, der Wert auf Präzision, Zuverlässigkeit und Langlebigkeit legt. Ob in professionellen Anwendungen oder Hobbyprojekten, die BZX85 wird Sie mit ihrer Leistung und Vielseitigkeit überzeugen.

Praktische Tipps für den Einsatz der BZX85 Zenerdiode

Um das volle Potenzial der BZX85 Zenerdiode auszuschöpfen, ist es wichtig, einige praktische Tipps und Hinweise zu beachten. Hier sind einige Empfehlungen, die Ihnen helfen, die Diode optimal in Ihre Schaltungen zu integrieren:

1. Vorwiderstand berechnen: Verwenden Sie immer einen geeigneten Vorwiderstand, um den Strom durch die Zenerdiode zu begrenzen und eine Überlastung zu vermeiden. Die Berechnung des Vorwiderstands hängt von der Eingangsspannung, der Zener-Spannung und dem gewünschten Zener-Strom ab.
2. Kühlung beachten: Bei höheren Verlustleistungen kann es erforderlich sein, die Diode zu kühlen, um eine Überhitzung zu vermeiden. Verwenden Sie Kühlkörper oder sorgen Sie für eine ausreichende Belüftung.
3. Polarität beachten: Achten Sie auf die richtige Polarität beim Einbau der Diode. Die Anode (Kathodenseite) muss mit dem negativen Pol und die Kathode (Anodenseite) mit dem positiven Pol der Schaltung verbunden werden.
4. Datenblatt konsultieren: Lesen Sie vor der Verwendung der Diode das Datenblatt sorgfältig durch, um alle relevanten technischen Daten und Anwendungshinweise zu kennen.
5. Testschaltung aufbauen: Bevor Sie die Diode in Ihre endgültige Schaltung integrieren, empfiehlt es sich, eine Testschaltung aufzubauen, um ihre Funktion und Leistung zu überprüfen.
6. Qualität prüfen: Achten Sie beim Kauf der Diode auf Qualität und Zuverlässigkeit. Wählen Sie einen vertrauenswürdigen Anbieter, um sicherzustellen, dass Sie ein hochwertiges Produkt erhalten.

Mit diesen praktischen Tipps können Sie die BZX85 Zenerdiode optimal in Ihre Schaltungen integrieren und ihre Leistung und Zuverlässigkeit voll ausschöpfen. Ob in professionellen Anwendungen oder Hobbyprojekten, die BZX85 wird Sie mit ihrer Vielseitigkeit und Leistungsfähigkeit begeistern.

Sicherheitsaspekte beim Umgang mit der BZX85 Zenerdiode

Beim Umgang mit elektronischen Bauelementen, einschließlich der BZX85 Zenerdiode, ist es wichtig, einige grundlegende Sicherheitsaspekte zu beachten, um Verletzungen und Schäden zu vermeiden:

• Spannungsfreiheit: Stellen Sie sicher, dass die Schaltung spannungsfrei ist, bevor Sie die Diode einbauen oder ausbauen. Verwenden Sie ein Multimeter, um die Spannung zu überprüfen.
• ESD-Schutz: Die BZX85 ist empfindlich gegenüber elektrostatischer Entladung (ESD). Verwenden Sie eine ESD-Schutzmatte und ein Erdungsband, um Schäden an der Diode zu vermeiden.
• Überhitzung vermeiden: Vermeiden Sie eine Überhitzung der Diode, indem Sie den Strom begrenzen und gegebenenfalls für eine Kühlung sorgen.
• Schutzbrille tragen: Tragen Sie beim Arbeiten an elektronischen Schaltungen eine Schutzbrille, um Ihre Augen vor Verletzungen durch herumfliegende Teile zu schützen.
• Sachgemäße Entsorgung: Entsorgen Sie defekte oder beschädigte Dioden sachgemäß gemäß den geltenden Vorschriften.

Indem Sie diese Sicherheitsaspekte beachten, können Sie sicherstellen, dass Sie die BZX85 Zenerdiode sicher und gefahrlos verwenden können. Ihre Gesundheit und Sicherheit sollten immer oberste Priorität haben.

FAQ – Häufig gestellte Fragen zur BZX85 Zenerdiode

Was ist eine Zenerdiode und wie funktioniert sie?

Eine Zenerdiode ist eine spezielle Art von Diode, die so konstruiert ist, dass sie in Sperrrichtung eine konstante Spannung aufrechterhält, sobald eine bestimmte Spannung, die Zener-Spannung, erreicht wird. Im Gegensatz zu normalen Dioden, die in Sperrrichtung sperren, lässt die Zenerdiode ab der Zener-Spannung einen kontrollierten Stromfluss zu, wodurch die Spannung über der Diode konstant bleibt. Dieser Effekt wird durch den Zener- oder Lawinendurchbruch verursacht.

Die Funktionsweise der Zenerdiode beruht auf dem Prinzip des Zener-Effekts oder des Lawineneffekts. Der Zener-Effekt tritt bei niedrigeren Spannungen auf und basiert auf dem Quantenmechanischen Tunneleffekt, bei dem Elektronen durch die Sperrschicht „tunneln“. Der Lawineneffekt tritt bei höheren Spannungen auf und basiert auf der Stoßionisation, bei der freie Elektronen in der Sperrschicht Atome treffen und weitere Elektronen freisetzen, was zu einem Lawinenartigen Anstieg des Stroms führt.

Wie berechne ich den Vorwiderstand für die BZX85 Zenerdiode?

Die Berechnung des Vorwiderstands ist entscheidend, um die BZX85 Zenerdiode vor Überlastung zu schützen und eine stabile Spannungsregelung zu gewährleisten. Die Formel zur Berechnung des Vorwiderstands lautet:

R = (Vin – Vz) / Iz

Wobei:

• R = Vorwiderstand in Ohm
• Vin = Eingangsspannung in Volt
• Vz = Zener-Spannung der Diode (3,9 V für die BZX85)
• Iz = Zener-Strom in Ampere

Es ist wichtig, den Zener-Strom (Iz) sorgfältig zu wählen. Er sollte ausreichend hoch sein, um die Zenerdiode im Regelbereich zu halten, aber nicht so hoch, dass die maximale Verlustleistung der Diode überschritten wird. Das Datenblatt der BZX85 gibt Auskunft über den optimalen Zener-Strom.

Nachdem Sie den Vorwiderstand berechnet haben, sollten Sie auch die Verlustleistung des Widerstands überprüfen, um sicherzustellen, dass er nicht überlastet wird. Die Verlustleistung des Widerstands kann mit folgender Formel berechnet werden:

P = (Vin – Vz)² / R

Wählen Sie einen Widerstand mit einer ausreichenden Verlustleistung, um eine Überhitzung zu vermeiden.

Welche Alternativen gibt es zur BZX85 Zenerdiode?

Es gibt verschiedene Alternativen zur BZX85 Zenerdiode, abhängig von den spezifischen Anforderungen Ihrer Anwendung. Hier sind einige Beispiele:

• Andere Zenerdioden mit ähnlicher Spannung und Leistung: Es gibt viele andere Zenerdioden mit einer Zener-Spannung von 3,9 V und einer ähnlichen Verlustleistung wie die BZX85. Beispiele hierfür sind die 1N4729A oder die BZV55-C3V9.
• Spannungsregler-ICs: Für Anwendungen, die eine höhere Genauigkeit oder eine bessere Stabilität erfordern, können Spannungsregler-ICs eine gute Alternative sein. Diese ICs bieten eine präzisere Spannungsregelung und sind oft mit zusätzlichen Schutzfunktionen ausgestattet.
• Referenzspannungsquellen: Referenzspannungsquellen bieten eine noch höhere Genauigkeit und Stabilität als Zenerdioden und Spannungsregler-ICs. Sie werden oft in präzisen Messgeräten und Steuerungen eingesetzt.
• TVS-Dioden (Transient Voltage Suppression Diodes): Für Anwendungen, die einen Schutz vor transienten Spannungsspitzen erfordern, können TVS-Dioden eine bessere Wahl sein als Zenerdioden. TVS-Dioden sind speziell für den Schutz vor Überspannungen ausgelegt und können höhere Ströme ableiten.

Die Wahl der geeigneten Alternative hängt von den spezifischen Anforderungen Ihrer Anwendung ab, einschließlich der Genauigkeit, Stabilität, Verlustleistung und des Schutzbedarfs.

Wie teste ich, ob die BZX85 Zenerdiode richtig funktioniert?

Um zu überprüfen, ob die BZX85 Zenerdiode richtig funktioniert, können Sie ein Multimeter verwenden. Hier ist eine einfache Vorgehensweise:

1. Diodentest-Modus: Stellen Sie Ihr Multimeter auf den Diodentest-Modus ein.
2. Durchlassrichtung: Messen Sie die Diode in Durchlassrichtung (Anode an Plus, Kathode an Minus). Sie sollten einen Spannungsabfall von etwa 0,6 bis 0,7 V messen.
3. Sperrrichtung: Messen Sie die Diode in Sperrrichtung (Anode an Minus, Kathode an Plus). Im Diodentest-Modus sollte das Multimeter „OL“ (Overload) oder einen sehr hohen Widerstand anzeigen.
4. Spannungsregelung testen: Um die Spannungsregelung zu testen, bauen Sie eine einfache Schaltung mit einem Vorwiderstand und einer Spannungsquelle auf. Messen Sie die Spannung über der Zenerdiode. Sie sollte nahe der Zener-Spannung von 3,9 V liegen, auch wenn Sie die Eingangsspannung leicht variieren.

Wenn die Diode in Durchlassrichtung keinen Spannungsabfall zeigt oder in Sperrrichtung einen niedrigen Widerstand, ist sie wahrscheinlich defekt.

Wo finde ich das Datenblatt für die BZX85 Zenerdiode?

Das Datenblatt für die BZX85 Zenerdiode finden Sie in der Regel auf den Webseiten der Hersteller oder bei großen Elektronikdistributoren. Eine einfache Google-Suche nach „BZX85 Datenblatt“ führt Sie in der Regel direkt zu den entsprechenden Seiten. Das Datenblatt enthält detaillierte Informationen über die technischen Daten, die Anwendungshinweise und die Sicherheitsaspekte der Diode.
