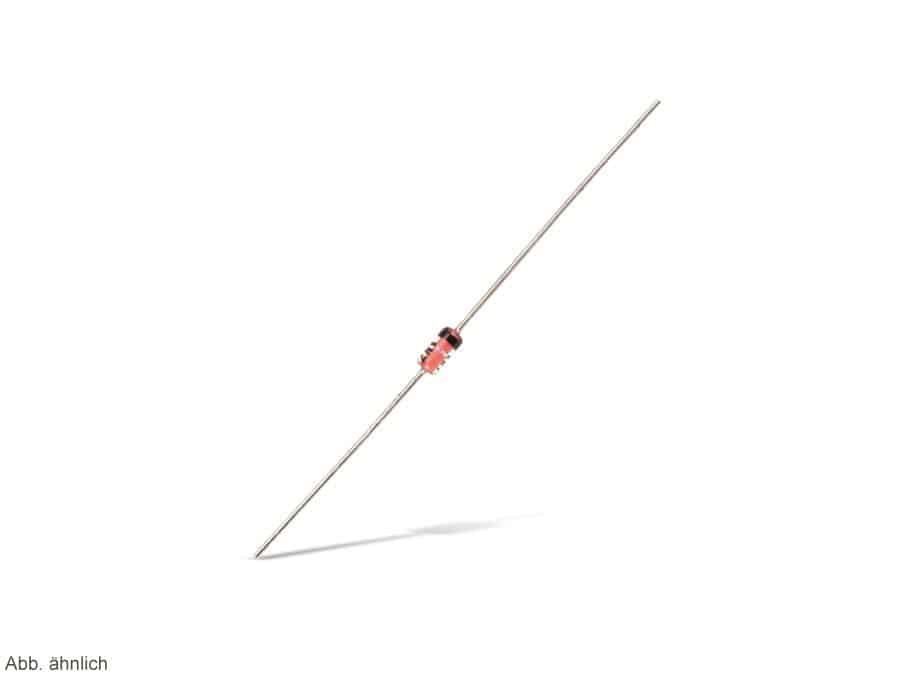

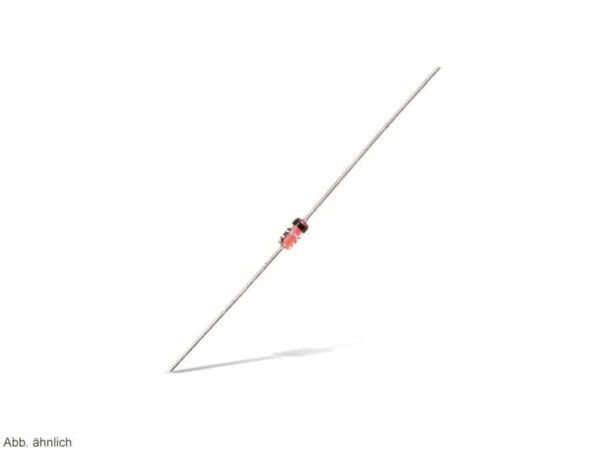

Entdecken Sie die Präzision und Zuverlässigkeit, die die Zenerdiode BZX85/7,5V in Ihre elektronischen Schaltungen bringt. Dieses kleine, aber leistungsstarke Bauelement ist ein unverzichtbarer Bestandteil für jeden, der Wert auf stabile Spannungsversorgung und zuverlässigen Schutz seiner Elektronik legt. Ob für Hobbybastler, Studierende oder professionelle Entwickler – die BZX85/7,5V Zenerdiode bietet eine einfache und effektive Lösung für eine Vielzahl von Anwendungen.
Die Magie der Spannungsstabilisierung mit der BZX85/7,5V Zenerdiode
Stellen Sie sich vor, Sie arbeiten an einem anspruchsvollen Elektronikprojekt. Jede Komponente muss perfekt zusammenspielen, und eine stabile Spannungsversorgung ist das A und O. Hier kommt die Zenerdiode BZX85/7,5V ins Spiel. Sie ist nicht nur ein elektronisches Bauteil, sondern ein Garant für Stabilität und Sicherheit in Ihren Schaltungen.
Die BZX85/7,5V Zenerdiode ist darauf ausgelegt, eine konstante Spannung von 7,5 Volt aufrechtzuerhalten, selbst wenn die Eingangsspannung schwankt oder sich die Last ändert. Diese Fähigkeit macht sie zu einem idealen Werkzeug für Spannungsregelung, Überspannungsschutz und Referenzspannungsanwendungen. Ihre kompakte Bauform ermöglicht eine einfache Integration in bestehende Schaltungen, ohne dabei viel Platz zu beanspruchen.
Was die BZX85/7,5V Zenerdiode so besonders macht, ist ihre Fähigkeit, in Sperrrichtung zu arbeiten. Im Gegensatz zu herkömmlichen Dioden, die in Sperrrichtung keinen Strom leiten, lässt die Zenerdiode bei einer bestimmten Spannung, der Zener-Spannung (hier 7,5V), einen kontrollierten Stromfluss zu. Dieser Effekt wird genutzt, um die Spannung in einer Schaltung auf einem konstanten Wert zu halten.
Anwendungsbereiche, die begeistern
Die Vielseitigkeit der BZX85/7,5V Zenerdiode kennt kaum Grenzen. Hier sind einige Anwendungsbereiche, die Sie inspirieren werden:
- Spannungsregelung: Schützen Sie empfindliche Schaltungsteile vor Überspannung, indem Sie die Zenerdiode als Spannungsregler einsetzen. Sie sorgt dafür, dass die Spannung niemals einen kritischen Wert überschreitet.
- Überspannungsschutz: Bewahren Sie Ihre wertvollen elektronischen Geräte vor Schäden durch Spannungsspitzen. Die Zenerdiode leitet überschüssige Spannung ab und schützt so Ihre Schaltungen.
- Referenzspannung: Nutzen Sie die stabile Spannung der Zenerdiode als Referenz in präzisen Mess- und Steuerschaltungen. Sie sorgt für genaue und zuverlässige Ergebnisse.
- Clipping-Schaltungen: Formen Sie Signale, indem Sie die Zenerdiode verwenden, um bestimmte Spannungsbereiche abzuschneiden. Dies ist besonders nützlich in Audio- und Signalverarbeitungsschaltungen.
- Messgeräte: In Multimetern und anderen Messgeräten wird die Zenerdiode verwendet, um präzise Spannungsreferenzen zu erzeugen und somit genaue Messergebnisse zu gewährleisten.
Die BZX85/7,5V Zenerdiode ist ein unverzichtbares Werkzeug für jeden, der sich mit Elektronik beschäftigt. Sie bietet eine einfache und effektive Lösung für viele Herausforderungen im Bereich der Spannungsstabilisierung und des Schutzes elektronischer Schaltungen.
Technische Details, die überzeugen
Um die Leistungsfähigkeit der BZX85/7,5V Zenerdiode vollständig zu verstehen, werfen wir einen Blick auf die technischen Details, die sie zu einem so zuverlässigen Bauelement machen:
| Parameter | Wert |
|---|---|
| Zener-Spannung (Vz) | 7,5 V |
| Toleranz der Zener-Spannung | ± 5 % (typisch) |
| Maximale Verlustleistung (Ptot) | 1,3 W |
| Zener-Impedanz (Zz) | Variiert je nach Strom, typischerweise einige Ohm |
| Betriebstemperaturbereich | -65 °C bis +175 °C |
| Gehäuseform | DO-41 |
Diese technischen Daten verdeutlichen, dass die BZX85/7,5V Zenerdiode nicht nur eine präzise Spannungsregelung bietet, sondern auch robust und widerstandsfähig gegenüber extremen Bedingungen ist. Der weite Betriebstemperaturbereich ermöglicht den Einsatz in unterschiedlichsten Umgebungen, während die hohe Verlustleistung sicherstellt, dass die Diode auch bei höheren Strömen zuverlässig arbeitet.
Die Zener-Impedanz ist ein wichtiger Parameter, der die Stabilität der Zener-Spannung unter Last beeinflusst. Eine niedrige Zener-Impedanz bedeutet, dass die Zener-Spannung weniger stark variiert, wenn sich der Strom durch die Diode ändert. Dies ist besonders wichtig in Anwendungen, bei denen eine sehr stabile Spannungsreferenz benötigt wird.
Das DO-41 Gehäuse ist weit verbreitet und einfach zu handhaben, was die Integration der BZX85/7,5V Zenerdiode in bestehende Schaltungen erleichtert. Es bietet zudem einen guten Schutz für den Halbleiterchip im Inneren der Diode.
Die richtige Anwendung für maximale Leistung
Um das volle Potenzial der BZX85/7,5V Zenerdiode auszuschöpfen, ist es wichtig, sie korrekt in Ihre Schaltung zu integrieren. Hier sind einige Tipps und Tricks, die Ihnen helfen, optimale Ergebnisse zu erzielen:
- Vorwiderstand berechnen: Um die Zenerdiode vor Überlastung zu schützen, ist ein Vorwiderstand erforderlich. Dieser Widerstand begrenzt den Strom, der durch die Diode fließt. Der Wert des Vorwiderstands kann mit folgender Formel berechnet werden:
R = (Vin – Vz) / Iz
wobei Vin die Eingangsspannung, Vz die Zener-Spannung und Iz der gewünschte Strom durch die Zenerdiode ist. - Verlustleistung berücksichtigen: Achten Sie darauf, dass die Verlustleistung der Zenerdiode (P = Vz Iz) nicht überschritten wird. Wählen Sie einen Vorwiderstand, der den Strom auf einen sicheren Wert begrenzt.
- Geeignete Kühlung: Bei höheren Verlustleistungen kann es erforderlich sein, die Zenerdiode zu kühlen, um eine Überhitzung zu vermeiden. Dies kann durch den Einsatz von Kühlkörpern oder einer guten Belüftung der Schaltung erreicht werden.
- Schutz vor Spannungsspitzen: In Umgebungen mit hoher Wahrscheinlichkeit für Spannungsspitzen kann es sinnvoll sein, zusätzliche Schutzmaßnahmen zu ergreifen, wie z.B. die Verwendung von Varistoren oder TVS-Dioden.
- Richtige Polarität: Achten Sie darauf, die Zenerdiode in der richtigen Polarität anzuschließen. Die Kathode (markierte Seite) wird an den positiven Pol der Schaltung angeschlossen, während die Anode mit dem negativen Pol verbunden wird.
Durch die Beachtung dieser Tipps können Sie sicherstellen, dass die BZX85/7,5V Zenerdiode optimal funktioniert und Ihre Schaltungen zuverlässig schützt.
Beispiele für den Einsatz im Alltag
Die BZX85/7,5V Zenerdiode ist nicht nur ein Bauteil für professionelle Entwickler, sondern auch ein nützliches Werkzeug für Hobbybastler und Studierende. Hier sind einige Beispiele, wie Sie die Zenerdiode in Ihren eigenen Projekten einsetzen können:
- DIY-Netzteil: Bauen Sie Ihr eigenes stabilisiertes Netzteil, indem Sie die BZX85/7,5V Zenerdiode als Spannungsregler verwenden. Sie erhalten eine konstante Ausgangsspannung, die Ihre elektronischen Geräte zuverlässig mit Strom versorgt.
- LED-Treiber: Schützen Sie Ihre LEDs vor Überstrom, indem Sie die Zenerdiode als Strombegrenzer einsetzen. Dies verlängert die Lebensdauer Ihrer LEDs und sorgt für eine gleichmäßige Helligkeit.
- Batterieschutz: Verhindern Sie eine Tiefentladung Ihrer Batterien, indem Sie die Zenerdiode in einer Schutzschaltung einsetzen. Sie schaltet die Last ab, sobald die Batteriespannung einen kritischen Wert unterschreitet.
- Sensor-Schnittstelle: Verwenden Sie die Zenerdiode als Referenzspannung für Ihre Sensoren. Dies ermöglicht präzise Messungen und verbessert die Genauigkeit Ihrer Datenerfassung.
- Audio-Verstärker: In Audio-Verstärkern kann die Zenerdiode verwendet werden, um eine stabile Vorspannung für die Transistoren zu erzeugen und somit die Klangqualität zu verbessern.
Diese Beispiele zeigen, dass die BZX85/7,5V Zenerdiode ein vielseitiges Werkzeug ist, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die unzähligen Möglichkeiten, die dieses kleine Bauelement bietet.
Qualität, die sich auszahlt
Wir legen großen Wert auf Qualität und Zuverlässigkeit. Deshalb beziehen wir unsere Zenerdioden ausschließlich von renommierten Herstellern, die höchsten Qualitätsstandards entsprechen. Jede BZX85/7,5V Zenerdiode wird sorgfältig geprüft, um sicherzustellen, dass sie unseren hohen Anforderungen genügt. So können Sie sich darauf verlassen, dass Sie ein Produkt erhalten, das Ihnen lange Freude bereitet und Ihre Erwartungen übertrifft.
Unsere Zenerdioden sind nicht nur leistungsstark, sondern auch langlebig. Sie sind darauf ausgelegt, auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren. Dies macht sie zu einer idealen Wahl für professionelle Anwendungen, bei denen es auf höchste Zuverlässigkeit ankommt.
Wir sind stolz darauf, unseren Kunden ein breites Sortiment an elektronischen Bauelementen anbieten zu können, das höchsten Qualitätsstandards entspricht. Unser Ziel ist es, Ihnen die Werkzeuge und Ressourcen zur Verfügung zu stellen, die Sie benötigen, um Ihre Projekte erfolgreich umzusetzen.
Ein Bauteil, viele Vorteile
Die Entscheidung für die BZX85/7,5V Zenerdiode bietet Ihnen zahlreiche Vorteile:
- Stabile Spannungsregelung: Sorgen Sie für eine konstante Spannung in Ihren Schaltungen, auch bei schwankenden Eingangsspannungen oder Laständerungen.
- Überspannungsschutz: Schützen Sie Ihre elektronischen Geräte vor Schäden durch Spannungsspitzen und Überspannung.
- Präzise Referenzspannung: Nutzen Sie die Zenerdiode als Referenz in Mess- und Steuerschaltungen für genaue und zuverlässige Ergebnisse.
- Einfache Integration: Die kompakte Bauform und das weit verbreitete DO-41 Gehäuse ermöglichen eine einfache Integration in bestehende Schaltungen.
- Hohe Zuverlässigkeit: Verlassen Sie sich auf die robuste Bauweise und den weiten Betriebstemperaturbereich der Zenerdiode, um auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren.
- Vielseitige Einsatzmöglichkeiten: Entdecken Sie die unzähligen Anwendungsmöglichkeiten der Zenerdiode in verschiedenen Bereichen der Elektronik.
Mit der BZX85/7,5V Zenerdiode investieren Sie in ein hochwertiges Bauelement, das Ihnen langfristig Freude bereiten wird. Sie ist ein unverzichtbarer Bestandteil für jeden, der Wert auf Qualität, Zuverlässigkeit und Präzision legt.
FAQ – Häufig gestellte Fragen zur Zenerdiode BZX85/7,5V
Was ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist eine spezielle Art von Diode, die so konstruiert ist, dass sie in Sperrrichtung bei einer bestimmten Spannung, der Zener-Spannung, leitend wird. Im Gegensatz zu herkömmlichen Dioden, die in Sperrrichtung idealerweise keinen Strom leiten, lässt die Zenerdiode bei Erreichen der Zener-Spannung einen kontrollierten Stromfluss zu. Dieser Effekt wird genutzt, um die Spannung in einer Schaltung auf einem konstanten Wert zu halten oder um Überspannungsschutz zu bieten.
Wofür wird die BZX85/7,5V Zenerdiode verwendet?
Die BZX85/7,5V Zenerdiode wird hauptsächlich zur Spannungsregelung und zum Überspannungsschutz in elektronischen Schaltungen eingesetzt. Sie findet Anwendung in Netzteilen, Referenzspannungsquellen, Clipping-Schaltungen und vielen anderen Bereichen, in denen eine stabile Spannung oder ein Schutz vor Spannungsspitzen erforderlich ist.
Wie berechne ich den Vorwiderstand für eine Zenerdiode?
Der Vorwiderstand für eine Zenerdiode wird berechnet, um den Strom durch die Diode zu begrenzen und sie vor Überlastung zu schützen. Die Formel zur Berechnung lautet: R = (Vin – Vz) / Iz, wobei Vin die Eingangsspannung, Vz die Zener-Spannung und Iz der gewünschte Strom durch die Zenerdiode ist. Es ist wichtig, den Wert des Vorwiderstands so zu wählen, dass die maximale Verlustleistung der Zenerdiode nicht überschritten wird.
Was bedeutet die Zener-Spannung von 7,5V bei der BZX85/7,5V?
Die Zener-Spannung von 7,5V gibt an, bei welcher Spannung die Zenerdiode in Sperrrichtung leitend wird. Sobald die Spannung an der Diode diesen Wert erreicht, beginnt sie, Strom zu leiten und die Spannung auf etwa 7,5V zu stabilisieren. Die tatsächliche Spannung kann aufgrund von Toleranzen leicht variieren.
Was ist die maximale Verlustleistung der BZX85/7,5V Zenerdiode und warum ist sie wichtig?
Die maximale Verlustleistung der BZX85/7,5V Zenerdiode beträgt 1,3 W. Dieser Wert gibt an, wie viel Leistung die Diode maximal in Wärme umwandeln kann, ohne beschädigt zu werden. Es ist wichtig, diesen Wert bei der Auslegung einer Schaltung zu berücksichtigen, um sicherzustellen, dass die Diode nicht überhitzt und ausfällt. Der Vorwiderstand muss so gewählt werden, dass die Verlustleistung der Zenerdiode unterhalb dieses Wertes bleibt.
Wie schließe ich eine Zenerdiode richtig an?
Eine Zenerdiode wird in Sperrrichtung in die Schaltung eingebaut. Das bedeutet, dass die Kathode (markierte Seite) an den positiven Pol der Schaltung angeschlossen wird, während die Anode mit dem negativen Pol verbunden wird. Ein Vorwiderstand ist erforderlich, um den Strom durch die Diode zu begrenzen und sie vor Überlastung zu schützen.
Kann ich die BZX85/7,5V Zenerdiode auch für andere Spannungen verwenden?
Die BZX85/7,5V Zenerdiode ist für eine Zener-Spannung von 7,5V ausgelegt. Sie kann nicht direkt für andere Spannungen verwendet werden. Wenn Sie eine andere Spannung benötigen, müssen Sie eine Zenerdiode mit der entsprechenden Zener-Spannung wählen oder eine Schaltung mit mehreren Zenerdioden und Widerständen aufbauen, um die gewünschte Spannung zu erreichen.
Was ist der Unterschied zwischen einer Zenerdiode und einer normalen Diode?
Der Hauptunterschied zwischen einer Zenerdiode und einer normalen Diode liegt in ihrem Verhalten in Sperrrichtung. Eine normale Diode leitet in Sperrrichtung idealerweise keinen Strom, während eine Zenerdiode bei Erreichen der Zener-Spannung einen kontrollierten Stromfluss zulässt. Dieser Effekt macht die Zenerdiode für Spannungsregelung und Überspannungsschutz geeignet, während normale Dioden hauptsächlich für Gleichrichtung und andere Anwendungen eingesetzt werden, bei denen ein unidirektionaler Stromfluss erforderlich ist.
Wie kann ich die Funktion einer Zenerdiode überprüfen?
Die Funktion einer Zenerdiode kann mit einem Multimeter überprüft werden. Im Diodenprüfmodus sollte die Diode in Durchlassrichtung eine Durchlassspannung von etwa 0,7V anzeigen, während sie in Sperrrichtung keinen Strom leiten sollte (oder einen sehr geringen Leckstrom). Um die Zener-Funktion zu überprüfen, kann eine Spannungsquelle und ein Vorwiderstand verwendet werden. Messen Sie die Spannung an der Diode, während Sie den Strom erhöhen. Bei Erreichen der Zener-Spannung sollte die Spannung stabil bleiben.
Wo kann ich die BZX85/7,5V Zenerdiode kaufen?
Die BZX85/7,5V Zenerdiode ist in unserem Online-Shop erhältlich. Wir bieten Ihnen eine große Auswahl an elektronischen Bauelementen zu fairen Preisen und garantieren höchste Qualität und Zuverlässigkeit. Bestellen Sie noch heute und profitieren Sie von unserem schnellen Versand und unserem kompetenten Kundenservice.
