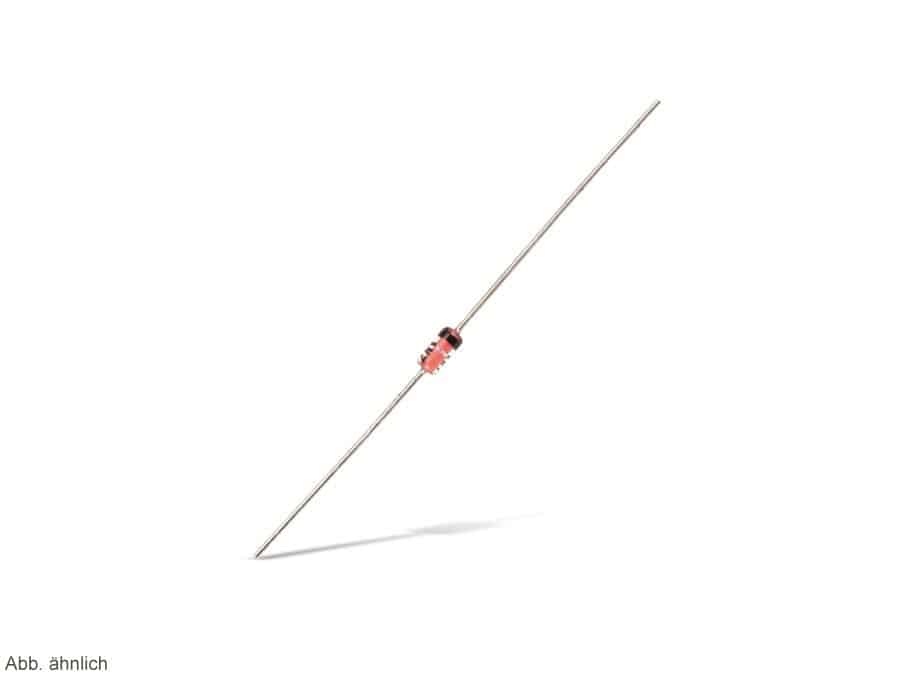

Entdecken Sie die Welt der präzisen Spannungsregelung mit unserer Zenerdiode ZPD12V – Ihrem zuverlässigen Partner für stabile und sichere Elektronikprojekte. Diese kleine, aber leistungsstarke Komponente ist das Herzstück vieler Schaltungen und sorgt dafür, dass Ihre Geräte optimal und geschützt funktionieren. Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten inspirieren und erleben Sie, wie die ZPD12V Ihre Projekte auf ein neues Level hebt.
Was ist eine Zenerdiode und warum ist die ZPD12V die richtige Wahl?
Eine Zenerdiode ist eine spezielle Art von Diode, die so konzipiert ist, dass sie in Sperrrichtung bei einer bestimmten Spannung, der sogenannten Zener-Spannung, leitend wird. Dieser Effekt wird genutzt, um eine stabile Referenzspannung zu erzeugen oder Schaltungen vor Überspannung zu schützen. Die ZPD12V zeichnet sich durch ihre präzise Zener-Spannung von 12 Volt aus, was sie ideal für Anwendungen macht, bei denen eine genaue Spannungsregelung unerlässlich ist.
Stellen Sie sich vor, Sie arbeiten an einem anspruchsvollen Projekt, bei dem jedes Detail zählt. Die ZPD12V gibt Ihnen die Sicherheit, dass Ihre Schaltung auch unter wechselnden Bedingungen stabil bleibt. Sie ist wie ein Fels in der Brandung, der Ihre Elektronik vor unliebsamen Überraschungen bewahrt.
Die Vorteile der ZPD12V auf einen Blick:
- Präzise Spannungsregelung: Die ZPD12V bietet eine exakte Zener-Spannung von 12 Volt, was für stabile und zuverlässige Schaltungen sorgt.
- Überspannungsschutz: Schützen Sie Ihre wertvollen Komponenten vor Schäden durch Überspannung.
- Vielseitige Einsatzmöglichkeiten: Ideal für Netzteile, Spannungsstabilisatoren, Messgeräte und vieles mehr.
- Kompakte Bauform: Die kleine Größe ermöglicht eine einfache Integration in bestehende Schaltungen.
- Hohe Zuverlässigkeit: Die ZPD12V ist robust und langlebig, was Ihnen langfristige Sicherheit bietet.
Technische Details der ZPD12V
Um das Potenzial der ZPD12V voll ausschöpfen zu können, ist es wichtig, ihre technischen Eigenschaften genau zu kennen. Hier finden Sie eine detaillierte Übersicht:
| Eigenschaft | Wert |
|---|---|
| Zener-Spannung (VZ) | 12 V ± 5% |
| Zener-Teststrom (IZT) | 5 mA |
| Maximale Verlustleistung (PD) | 500 mW |
| Betriebstemperaturbereich | -65 °C bis +150 °C |
| Sperrstrom (IR) bei VR | < 1 µA bei 9 V |
| Gehäuseform | DO-35 |
Diese Spezifikationen zeigen, dass die ZPD12V eine leistungsstarke und zuverlässige Diode ist, die sich für eine Vielzahl von Anwendungen eignet. Ob in präzisen Messgeräten oder robusten Netzteilen – die ZPD12V hält, was sie verspricht.
Anwendungsbereiche der ZPD12V: Wo die Zenerdiode zum Einsatz kommt
Die ZPD12V ist ein wahres Multitalent und findet in zahlreichen Bereichen der Elektronik Anwendung. Hier sind einige Beispiele, die Ihnen zeigen, wie vielseitig diese Diode ist:
- Netzteile: In Netzteilen sorgt die ZPD12V für eine stabile Ausgangsspannung, unabhängig von Schwankungen in der Eingangsspannung oder der Last. Dies ist besonders wichtig für empfindliche elektronische Geräte, die eine konstante Stromversorgung benötigen.
- Spannungsstabilisierung: Die ZPD12V wird häufig zur Stabilisierung von Spannungen in Schaltungen verwendet. Sie hält die Spannung auf einem konstanten Wert und schützt so andere Komponenten vor Schäden.
- Überspannungsschutz: In Überspannungsschutzschaltungen schützt die ZPD12V empfindliche Bauteile vor zu hohen Spannungen. Wenn die Spannung einen bestimmten Wert überschreitet, leitet die Diode den Strom ab und verhindert so Schäden.
- Messgeräte: In Messgeräten dient die ZPD12V als Referenzspannung, um genaue Messungen zu gewährleisten. Sie sorgt dafür, dass die Messwerte zuverlässig und präzise sind.
- Signalbegrenzung: Die ZPD12V kann verwendet werden, um Signale in einem bestimmten Bereich zu halten. Dies ist nützlich, um unerwünschte Signalspitzen zu vermeiden und die Integrität der Signale zu gewährleisten.
- Elektronische Schaltungen: In vielen anderen elektronischen Schaltungen wird die ZPD12V eingesetzt, um eine stabile Spannung zu erzeugen oder Komponenten vor Überspannung zu schützen. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bauteil für Elektronikentwickler und Bastler.
Die Einsatzmöglichkeiten der ZPD12V sind nahezu unbegrenzt. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie, wie diese Diode Ihre Projekte bereichern kann.
Die ZPD12V in der Praxis: Tipps und Tricks für den optimalen Einsatz
Um das Beste aus Ihrer ZPD12V herauszuholen, haben wir einige praktische Tipps und Tricks zusammengestellt, die Ihnen bei der Anwendung helfen:
- Dimensionierung des Vorwiderstands: Ein wichtiger Aspekt beim Einsatz der ZPD12V ist die korrekte Dimensionierung des Vorwiderstands. Dieser Widerstand begrenzt den Strom durch die Diode und sorgt dafür, dass sie nicht überlastet wird. Berechnen Sie den Wert des Vorwiderstands sorgfältig, um die optimale Leistung der Diode zu gewährleisten.
- Wärmeableitung: Achten Sie auf eine ausreichende Wärmeableitung, insbesondere wenn die ZPD12V in Anwendungen mit hoher Verlustleistung eingesetzt wird. Eine gute Kühlung verlängert die Lebensdauer der Diode und sorgt für eine stabile Funktion.
- Schutz vor ESD: Schützen Sie die ZPD12V vor elektrostatischer Entladung (ESD), um Schäden zu vermeiden. Verwenden Sie antistatische Maßnahmen, wie z.B. eine Erdungsmatte und ein Handgelenkband, um die Diode sicher zu handhaben.
- Verwendung in Kombination mit anderen Bauteilen: Die ZPD12V kann in Kombination mit anderen Bauteilen, wie z.B. Transistoren und Operationsverstärkern, eingesetzt werden, um komplexe Schaltungen zu realisieren. Experimentieren Sie mit verschiedenen Kombinationen, um die gewünschten Ergebnisse zu erzielen.
- Sorgfältige Auswahl: Wählen Sie die ZPD12V sorgfältig aus, um sicherzustellen, dass sie den Anforderungen Ihrer Anwendung entspricht. Achten Sie auf die Zener-Spannung, die maximale Verlustleistung und andere wichtige Parameter.
Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um die ZPD12V erfolgreich in Ihren Projekten einzusetzen. Nutzen Sie das Potenzial dieser vielseitigen Diode und realisieren Sie innovative und zuverlässige elektronische Schaltungen.
Kundenstimmen: Was andere über die ZPD12V sagen
Nichts ist überzeugender als die Erfahrungen anderer Anwender. Hier sind einige Stimmen unserer Kunden, die die ZPD12V bereits erfolgreich in ihren Projekten eingesetzt haben:
- „Die ZPD12V hat meine Erwartungen übertroffen. Sie ist präzise, zuverlässig und einfach zu verwenden. Ich kann sie jedem empfehlen, der eine stabile Spannungsregelung benötigt.“ – Thomas, Elektronikentwickler
- „Ich verwende die ZPD12V in meinen Netzteilen und bin sehr zufrieden mit ihrer Leistung. Sie hält die Spannung konstant und schützt meine Geräte vor Überspannung. Ein Top-Produkt!“ – Julia, Hobbybastlerin
- „Die ZPD12V ist ein unverzichtbares Bauteil für meine Messgeräte. Sie sorgt für genaue Messwerte und ist sehr robust. Ich bin begeistert von ihrer Qualität.“ – Michael, Messtechniker
Diese positiven Rückmeldungen bestätigen, dass die ZPD12V eine ausgezeichnete Wahl für Ihre Elektronikprojekte ist. Überzeugen Sie sich selbst von ihren Vorteilen und bestellen Sie noch heute!
Häufig gestellte Fragen (FAQ) zur ZPD12V
Was ist der Unterschied zwischen einer Zenerdiode und einer normalen Diode?
Eine normale Diode leitet Strom hauptsächlich in einer Richtung, von der Anode zur Kathode. In Sperrrichtung sperrt sie den Stromfluss. Eine Zenerdiode hingegen ist so konstruiert, dass sie in Sperrrichtung bei einer bestimmten Spannung, der Zener-Spannung, leitend wird. Dieser Effekt wird genutzt, um eine stabile Referenzspannung zu erzeugen oder Schaltungen vor Überspannung zu schützen.
Wie berechne ich den Vorwiderstand für die ZPD12V?
Die Berechnung des Vorwiderstands ist entscheidend, um die Zenerdiode vor Überlastung zu schützen. Verwenden Sie folgende Formel: R = (Vin – VZ) / IZ, wobei Vin die Eingangsspannung, VZ die Zener-Spannung (12V für die ZPD12V) und IZ der gewünschte Zener-Strom ist. Achten Sie darauf, dass der berechnete Widerstandswert auch die Verlustleistung der Diode berücksichtigt.
Kann ich die ZPD12V in Serie schalten?
Ja, Sie können Zenerdioden in Serie schalten, um eine höhere Zener-Spannung zu erhalten. Die resultierende Zener-Spannung ist die Summe der einzelnen Zener-Spannungen. Beachten Sie jedoch, dass die Toleranzen der einzelnen Dioden sich addieren können, was zu einer größeren Abweichung der Gesamtspannung führen kann.
Wie schütze ich die ZPD12V vor elektrostatischer Entladung (ESD)?
Elektrostatische Entladung kann die ZPD12V beschädigen. Verwenden Sie antistatische Maßnahmen wie Erdungsmatten, Handgelenkbänder und antistatische Beutel, um die Diode beim Umgang zu schützen. Vermeiden Sie es, die Diode direkt zu berühren, und arbeiten Sie in einer Umgebung mit kontrollierter Luftfeuchtigkeit.
Was passiert, wenn die maximale Verlustleistung der ZPD12V überschritten wird?
Wenn die maximale Verlustleistung der ZPD12V überschritten wird, kann die Diode überhitzen und beschädigt werden. Dies kann zu einer dauerhaften Beschädigung der Diode und zu Fehlfunktionen in der Schaltung führen. Achten Sie darauf, dass die Diode innerhalb ihrer spezifizierten Grenzen betrieben wird, und verwenden Sie gegebenenfalls Kühlkörper, um die Wärmeableitung zu verbessern.
Kann ich die ZPD12V als Spannungsregler verwenden?
Ja, die ZPD12V kann als Spannungsregler verwendet werden, um eine stabile Ausgangsspannung zu erzeugen. In einer einfachen Schaltung wird die Zenerdiode in Sperrrichtung mit einem Vorwiderstand betrieben. Die Zenerdiode hält die Spannung an ihrem Anschluss konstant, solange der Strom durch die Diode innerhalb ihrer Spezifikationen liegt.
Wie überprüfe ich, ob die ZPD12V defekt ist?
Sie können die ZPD12V mit einem Multimeter überprüfen. Messen Sie in Sperrrichtung die Spannung an der Diode. Wenn die gemessene Spannung nahe der Zener-Spannung (12V) liegt, ist die Diode wahrscheinlich in Ordnung. Wenn die Spannung deutlich abweicht oder die Diode in beiden Richtungen leitend ist, ist sie wahrscheinlich defekt.
