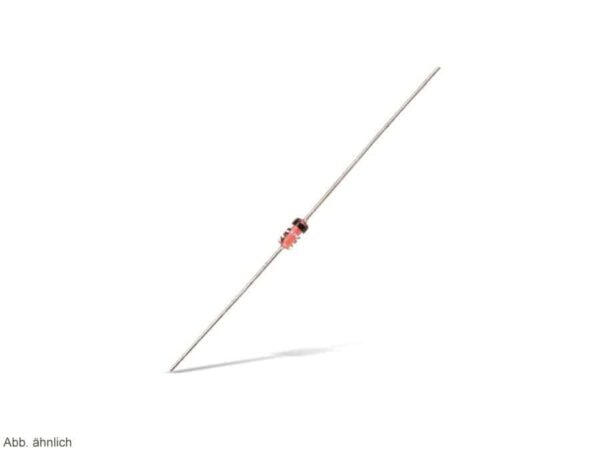

Entdecken Sie die Präzision und Zuverlässigkeit der Zenerdiode ZPD3,6V – Ihr Schlüssel zu stabiler Spannung und optimalem Schutz in elektronischen Schaltungen. Diese kleine, aber leistungsstarke Komponente ist ein unverzichtbares Werkzeug für Elektronik-Enthusiasten, Ingenieure und alle, die Wert auf eine sichere und effiziente Stromversorgung legen. Tauchen Sie ein in die Welt der Zenerdioden und erfahren Sie, warum die ZPD3,6V Ihre nächste Investition wert ist!
Die Magie der Spannungsregelung: Was macht die Zenerdiode ZPD3,6V so besonders?
In der komplexen Welt der Elektronik ist eine stabile und zuverlässige Spannungsversorgung das A und O. Hier kommt die Zenerdiode ins Spiel. Anders als herkömmliche Dioden, die Strom nur in eine Richtung leiten, besitzt die Zenerdiode die faszinierende Fähigkeit, bei einer bestimmten Spannung – der sogenannten Zener-Spannung – in Sperrrichtung leitend zu werden. Diese Eigenschaft macht sie zu einem unschätzbaren Helfer bei der Spannungsregelung und zum Schutz empfindlicher Schaltungen vor Überspannung.
Die ZPD3,6V ist speziell auf eine Zener-Spannung von 3,6 Volt ausgelegt. Das bedeutet, dass sie ab dieser Spannung in Sperrrichtung leitend wird und die Spannung auf diesem Niveau stabilisiert. Stellen Sie sich vor, Sie bauen eine Schaltung, die empfindlich auf Spannungsschwankungen reagiert. Mit der ZPD3,6V können Sie sicherstellen, dass die Spannung konstant bei 3,6 Volt bleibt, selbst wenn die Eingangsspannung variiert. Dies schützt Ihre Schaltung vor Schäden und sorgt für eine zuverlässige Funktion.
Anwendungsbereiche der ZPD3,6V: Wo sie glänzt
Die Vielseitigkeit der ZPD3,6V ist beeindruckend. Sie findet Anwendung in einer breiten Palette von elektronischen Geräten und Schaltungen, darunter:
- Spannungsregler: Stabilisierung von Versorgungsspannungen in Netzteilen und elektronischen Geräten.
- Überspannungsschutz: Schutz empfindlicher Schaltungen vor Schäden durch Spannungsspitzen.
- Referenzspannung: Erzeugung einer stabilen Referenzspannung für Messgeräte und Regelkreise.
- Clipping-Schaltungen: Begrenzung der Amplitude von Signalen, um Verzerrungen zu vermeiden.
- Parametrische Stabilisierung: Stabilisierung von Kennlinien in elektronischen Schaltungen.
Egal, ob Sie ein Hobby-Elektroniker sind, der an seinem neuesten Projekt arbeitet, oder ein professioneller Ingenieur, der eine zuverlässige Lösung für seine Schaltungsdesign sucht, die ZPD3,6V ist ein Werkzeug, auf das Sie sich verlassen können.
Technische Details der ZPD3,6V: Ein Blick unter die Haube
Um die Leistungsfähigkeit der ZPD3,6V vollständig zu verstehen, werfen wir einen Blick auf ihre wichtigsten technischen Spezifikationen:
- Zener-Spannung (Vz): 3,6 Volt (typisch)
- Toleranz der Zener-Spannung: Typischerweise ±5%
- Zener-Impedanz (Zz): Gering, um eine stabile Spannungsregelung zu gewährleisten
- Maximaler Sperrstrom (Ir): Niedrig, um Energieverluste zu minimieren
- Maximale Verlustleistung (Pd): Entspricht dem zulässigen Ableitstrom über die Diode und wird in Watt angegeben.
- Betriebstemperaturbereich: Breiter Bereich, um den Einsatz in verschiedenen Umgebungen zu ermöglichen
- Gehäuseform: Kleine Bauform für platzsparende Anwendungen
Diese Spezifikationen zeigen, dass die ZPD3,6V eine präzise und robuste Komponente ist, die für eine Vielzahl von Anwendungen geeignet ist. Die geringe Zener-Impedanz sorgt für eine stabile Spannungsregelung, während der niedrige Sperrstrom Energieverluste minimiert. Der breite Betriebstemperaturbereich ermöglicht den Einsatz in anspruchsvollen Umgebungen.
Warum die ZPD3,6V die richtige Wahl für Sie ist: Vorteile auf einen Blick
Die Entscheidung für die richtige Zenerdiode kann entscheidend für den Erfolg Ihres Projekts sein. Hier sind einige Gründe, warum die ZPD3,6V eine ausgezeichnete Wahl ist:
- Präzise Spannungsregelung: Stabilisiert die Spannung zuverlässig bei 3,6 Volt.
- Hohe Zuverlässigkeit: Robuste Bauweise für lange Lebensdauer und sicheren Betrieb.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von elektronischen Schaltungen.
- Einfache Integration: Kleine Bauform und einfache Anschlüsse für problemlose Installation.
- Kosteneffizient: Bietet ein hervorragendes Preis-Leistungs-Verhältnis.
Mit der ZPD3,6V investieren Sie in eine Komponente, die Ihnen nicht nur Zeit und Mühe spart, sondern auch die Leistung und Zuverlässigkeit Ihrer Schaltungen verbessert.
So verwenden Sie die ZPD3,6V richtig: Tipps und Tricks für optimale Ergebnisse
Um das volle Potenzial der ZPD3,6V auszuschöpfen, ist es wichtig, sie richtig in Ihre Schaltung zu integrieren. Hier sind einige Tipps und Tricks, die Ihnen dabei helfen:
- Vorwiderstand berechnen: Verwenden Sie einen geeigneten Vorwiderstand, um den Strom durch die Zenerdiode zu begrenzen und sie vor Überlastung zu schützen.
- Polung beachten: Achten Sie auf die richtige Polung der Zenerdiode. Die Kathode (meist mit einem Ring markiert) muss an den negativen Pol der Spannungsquelle angeschlossen werden.
- Wärmeableitung berücksichtigen: Bei höheren Strömen kann die Zenerdiode Wärme erzeugen. Sorgen Sie für eine ausreichende Wärmeableitung, um eine Überhitzung zu vermeiden.
- Datenblatt konsultieren: Lesen Sie das Datenblatt der ZPD3,6V sorgfältig durch, um alle technischen Spezifikationen und Anwendungshinweise zu verstehen.
- Schutzmaßnahmen treffen: Ergreifen Sie geeignete Schutzmaßnahmen, um die Zenerdiode und die umgebende Schaltung vor Schäden durch statische Elektrizität oder andere Störungen zu schützen.
Mit diesen Tipps können Sie sicherstellen, dass die ZPD3,6V optimal funktioniert und Ihnen lange Freude bereitet.
Die ZPD3,6V in der Praxis: Beispiele für gelungene Projekte
Um Ihnen einen Eindruck davon zu vermitteln, wie die ZPD3,6V in realen Projekten eingesetzt werden kann, hier einige inspirierende Beispiele:
- Stabilisierung der Versorgungsspannung für einen Mikrocontroller: Die ZPD3,6V sorgt für eine konstante Versorgungsspannung, um einen zuverlässigen Betrieb des Mikrocontrollers zu gewährleisten.
- Überspannungsschutz für einen empfindlichen Sensor: Die ZPD3,6V schützt den Sensor vor Schäden durch Spannungsspitzen, die beispielsweise durch Blitzschlag verursacht werden können.
- Erzeugung einer Referenzspannung für ein Präzisionsmessgerät: Die ZPD3,6V liefert eine stabile Referenzspannung, die für genaue Messungen unerlässlich ist.
- Clipping-Schaltung für einen Audioverstärker: Die ZPD3,6V begrenzt die Amplitude des Audiosignals, um Verzerrungen zu vermeiden und die Klangqualität zu verbessern.
Diese Beispiele zeigen, dass die ZPD3,6V ein vielseitiges Werkzeug ist, das in einer Vielzahl von Anwendungen eingesetzt werden kann, um die Leistung und Zuverlässigkeit elektronischer Schaltungen zu verbessern.
FAQ – Häufig gestellte Fragen zur Zenerdiode ZPD3,6V
Was ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist ein spezieller Diodentyp, der so konstruiert ist, dass er in Sperrrichtung bei einer bestimmten Spannung, der Zener-Spannung, leitend wird. Im Gegensatz zu herkömmlichen Dioden, die in Sperrrichtung blockieren, kann die Zenerdiode in diesem Zustand stabilisiert werden. Diese Eigenschaft wird genutzt, um eine stabile Referenzspannung zu erzeugen oder empfindliche Schaltungen vor Überspannung zu schützen.
Wofür wird die ZPD3,6V hauptsächlich verwendet?
Die ZPD3,6V wird hauptsächlich zur Spannungsregelung und zum Überspannungsschutz in elektronischen Schaltungen eingesetzt. Aufgrund ihrer Zener-Spannung von 3,6 Volt eignet sie sich besonders gut für Anwendungen, bei denen eine stabile 3,6-Volt-Versorgung benötigt wird oder empfindliche Komponenten vor Spannungen über 3,6 Volt geschützt werden müssen.
Wie berechne ich den Vorwiderstand für die ZPD3,6V?
Die Berechnung des Vorwiderstands ist entscheidend, um die Zenerdiode vor Überlastung zu schützen. Die Formel lautet: R = (Vin – Vz) / Iz, wobei Vin die Eingangsspannung, Vz die Zener-Spannung (3,6V) und Iz der gewünschte Zenerstrom ist. Wählen Sie den Zenerstrom so, dass er innerhalb der zulässigen Werte der Diode liegt und die gewünschte Spannungsregelung erreicht wird. Achten Sie auch auf die Verlustleistung des Widerstands (P = R Iz^2) und wählen Sie einen Widerstand mit ausreichender Belastbarkeit.
Kann ich die ZPD3,6V verwenden, um eine Batterie zu laden?
Die ZPD3,6V kann in einer einfachen Schaltung verwendet werden, um eine Batterie vor Überspannung während des Ladevorgangs zu schützen. Allerdings ist sie allein nicht in der Lage, eine vollständige Ladeschaltung zu ersetzen. Für eine sichere und effiziente Batterieladung sind komplexere Ladeschaltungen mit Strombegrenzung und Spannungsregelung erforderlich.
Was passiert, wenn ich die ZPD3,6V falsch herum anschließe?
Wenn Sie die ZPD3,6V falsch herum anschließen (Anode an Plus, Kathode an Minus), verhält sie sich wie eine normale Diode und leitet Strom in Vorwärtsrichtung. In diesem Fall wird die Zener-Funktion nicht aktiviert. Es ist wichtig, die Polung korrekt zu beachten, um die gewünschte Spannungsregelung oder den Überspannungsschutz zu erreichen.
Wie finde ich das Datenblatt der ZPD3,6V?
Das Datenblatt der ZPD3,6V finden Sie in der Regel auf der Website des Herstellers oder bei Elektronik-Distributoren. Suchen Sie nach der genauen Modellbezeichnung (ZPD3,6V) zusammen mit dem Begriff „Datenblatt“ in einer Suchmaschine. Das Datenblatt enthält detaillierte Informationen über die technischen Spezifikationen, Kennlinien und Anwendungshinweise der Zenerdiode.
Wie teste ich, ob meine ZPD3,6V noch funktioniert?
Sie können die Funktion der ZPD3,6V mit einem Multimeter testen. Stellen Sie das Multimeter auf Diodentest-Modus ein und messen Sie die Durchlassspannung in Vorwärtsrichtung. Sie sollte typischerweise zwischen 0,6 und 0,7 Volt liegen. Um die Zener-Funktion zu testen, benötigen Sie eine regelbare Spannungsquelle und einen Vorwiderstand. Schließen Sie die Zenerdiode in Sperrrichtung an die Spannungsquelle an und erhöhen Sie die Spannung langsam. Überprüfen Sie, ob die Spannung über der Zenerdiode bei etwa 3,6 Volt stabilisiert wird, sobald die Eingangsspannung diesen Wert überschreitet.
Welche Alternativen gibt es zur ZPD3,6V?
Es gibt viele Alternativen zur ZPD3,6V, abhängig von Ihren spezifischen Anforderungen. Wenn Sie eine andere Zener-Spannung benötigen, können Sie eine Zenerdiode mit der entsprechenden Spannung wählen (z.B. ZPD5,1V für 5,1 Volt). Für Anwendungen mit höherer Leistung gibt es Zenerdioden mit höherer Verlustleistung. Alternativ können Sie auch Spannungsregler-ICs verwenden, die eine präzisere und stabilere Spannungsregelung bieten, aber in der Regel komplexere Schaltungen erfordern.
Wo kann ich die ZPD3,6V kaufen?
Die ZPD3,6V ist in unserem Online-Shop erhältlich! Sie können sie aber auch bei anderen Elektronik-Distributoren und Online-Händlern erwerben. Vergleichen Sie die Preise und Lieferbedingungen, um das beste Angebot zu finden.
