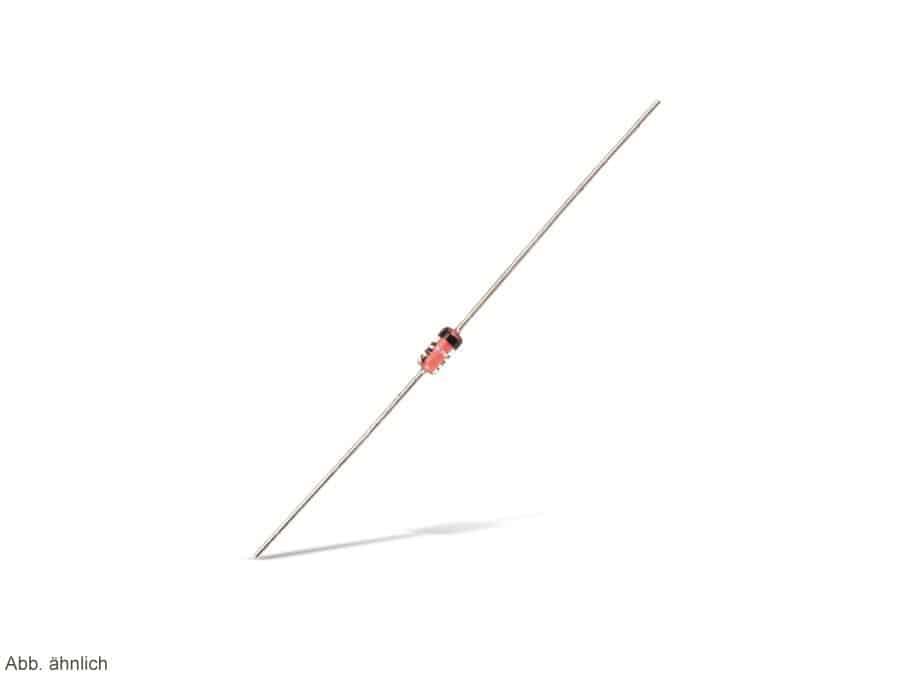

Entdecken Sie die Zenerdiode ZPD7,5V – Ihr Schlüssel zu präzisem und zuverlässigem Schutz in elektronischen Schaltungen. Diese kleine, aber mächtige Komponente ist mehr als nur ein Bauteil; sie ist ein Versprechen für Stabilität, Sicherheit und Innovation in Ihren Projekten. Tauchen Sie ein in die Welt der Spannungsregelung und entdecken Sie, wie die ZPD7,5V Ihre elektronischen Träume verwirklichen kann.
Was ist eine Zenerdiode und warum ist die ZPD7,5V die Richtige für Sie?
Stellen Sie sich vor, Sie bauen eine Schaltung, die empfindlich auf Spannungsschwankungen reagiert. Ein kleiner Überspannungsimpuls, und Ihr gesamtes Projekt könnte gefährdet sein. Hier kommt die Zenerdiode ins Spiel – Ihr persönlicher Bodyguard für elektronische Bauteile. Anders als herkömmliche Dioden, die Strom nur in eine Richtung leiten, besitzt die Zenerdiode die einzigartige Fähigkeit, bei einer bestimmten Sperrspannung (der Z-Spannung) in den Durchbruch zu gehen und die Spannung konstant zu halten. Das macht sie zum idealen Werkzeug für Spannungsregelung, Überspannungsschutz und Referenzspannungsquellen.
Die ZPD7,5V ist speziell auf eine Z-Spannung von 7,5 Volt ausgelegt. Das bedeutet, dass sie bei einer Spannung von 7,5 Volt in den Durchbruch geht und diese Spannung stabilisiert. Warum ist das wichtig? Weil viele elektronische Schaltungen eine stabile 7,5V-Versorgung benötigen, um optimal zu funktionieren. Ob in Netzteilen, Messgeräten oder Steuerschaltungen – die ZPD7,5V sorgt für die nötige Präzision und Zuverlässigkeit.
Aber die ZPD7,5V ist mehr als nur ein technisches Detail. Sie ist ein Versprechen für Sicherheit und Langlebigkeit Ihrer Elektronikprojekte. Sie ist die unsichtbare Kraft, die Ihre Schaltungen vor unerwarteten Spannungsspitzen schützt und Ihnen die Gewissheit gibt, dass Ihre Geräte zuverlässig funktionieren.
Die Magie der Spannungsregelung: Ein tieferer Einblick
Um die Bedeutung der ZPD7,5V wirklich zu verstehen, müssen wir uns die Welt der Spannungsregelung genauer ansehen. Stellen Sie sich vor, Sie haben eine Batterie, deren Spannung sich im Laufe der Zeit ändert. Oder ein Netzteil, das aufgrund von Schwankungen im Stromnetz unregelmäßige Spannungen liefert. Diese Spannungsschwankungen können verheerende Auswirkungen auf Ihre elektronischen Schaltungen haben.
Die ZPD7,5V wirkt wie ein Damm, der das Wasser (die Spannung) auf einem konstanten Niveau hält. Wenn die Spannung zu hoch wird, leitet die Diode den überschüssigen Strom ab und verhindert so, dass Ihre empfindlichen Bauteile beschädigt werden. Wenn die Spannung zu niedrig ist, passiert nichts – die Diode bleibt inaktiv. Diese Fähigkeit, die Spannung konstant zu halten, ist entscheidend für viele Anwendungen.
Denken Sie an ein präzises Messgerät, das genaue Ergebnisse liefern muss. Oder an eine Steuerschaltung, die eine konstante Spannung benötigt, um korrekt zu funktionieren. In all diesen Fällen ist die ZPD7,5V der Schlüssel zu Stabilität und Zuverlässigkeit. Sie ist das Herzstück einer jeden gut durchdachten Spannungsregelungsschaltung.
Technische Details, die überzeugen: Die inneren Werte der ZPD7,5V
Neben ihrer Fähigkeit zur Spannungsregelung bietet die ZPD7,5V eine Reihe weiterer technischer Vorteile, die sie zu einer ausgezeichneten Wahl für Ihre Projekte machen.
Präzise Z-Spannung: Die ZPD7,5V ist auf eine Z-Spannung von 7,5 Volt ± 5% spezifiziert. Das bedeutet, dass sie bei einer Spannung zwischen 7,125V und 7,875V in den Durchbruch geht und die Spannung stabilisiert. Diese Präzision ist entscheidend für Anwendungen, die eine genaue Spannungsregelung erfordern.
Niedriger dynamischer Widerstand: Der dynamische Widerstand einer Zenerdiode gibt an, wie stark sich die Z-Spannung ändert, wenn sich der Strom durch die Diode ändert. Ein niedriger dynamischer Widerstand bedeutet, dass die Z-Spannung auch bei unterschiedlichen Strömen relativ konstant bleibt. Die ZPD7,5V zeichnet sich durch einen niedrigen dynamischen Widerstand aus, was zu einer stabileren Spannungsregelung führt.
Hohe Belastbarkeit: Die ZPD7,5V ist in der Lage, einen bestimmten Strom zu leiten, ohne beschädigt zu werden. Die maximale Verlustleistung (die Leistung, die die Diode in Wärme umwandeln kann) ist ein wichtiger Parameter, den Sie bei der Auswahl einer Zenerdiode berücksichtigen sollten. Die ZPD7,5V bietet eine angemessene Belastbarkeit für viele Anwendungen.
Kompakte Bauform: Die ZPD7,5V ist in einem kleinen Gehäuse erhältlich, was sie ideal für den Einsatz in platzkritischen Anwendungen macht. Ihre kompakte Bauform ermöglicht es Ihnen, sie problemlos in Ihre Schaltungen zu integrieren, ohne unnötig Platz zu verschwenden.
RoHS-konform: Die ZPD7,5V entspricht den RoHS-Richtlinien (Restriction of Hazardous Substances). Das bedeutet, dass sie keine schädlichen Substanzen enthält und somit umweltfreundlich ist.
Die technischen Daten im Überblick:
| Parameter | Wert |
|---|---|
| Z-Spannung (Vz) | 7,5 V ± 5% |
| Dynamischer Widerstand (Zz) | Typischerweise < 5 Ohm (abhängig vom Strom) |
| Maximale Verlustleistung (Pd) | Typischerweise 500 mW |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Gehäuseform | DO-35 (oder äquivalent) |
Diese technischen Details sind nicht nur Zahlen; sie sind das Fundament für die Zuverlässigkeit und Leistung der ZPD7,5V. Sie sind der Grund, warum Sie sich auf diese Diode verlassen können, um Ihre Schaltungen zu schützen und eine stabile Spannungsversorgung zu gewährleisten.
Anwendungsbereiche, die begeistern: Wo die ZPD7,5V glänzt
Die ZPD7,5V ist ein wahrer Allrounder und findet in einer Vielzahl von Anwendungen ihren Platz. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bauteil in der Welt der Elektronik.
Spannungsregelung in Netzteilen: In Netzteilen wird die ZPD7,5V eingesetzt, um eine konstante Ausgangsspannung zu gewährleisten. Sie schützt die angeschlossenen Geräte vor Überspannungen und sorgt für einen stabilen Betrieb.
Überspannungsschutz: Die ZPD7,5V kann als Überspannungsschutz in empfindlichen elektronischen Schaltungen eingesetzt werden. Sie leitet überschüssige Spannung ab und verhindert so Schäden an den Bauteilen.
Referenzspannungsquellen: Die ZPD7,5V dient als Referenzspannungsquelle in Messgeräten und Steuerschaltungen. Ihre stabile Z-Spannung ermöglicht präzise Messungen und eine zuverlässige Steuerung.
Klippschaltungen: In Klippschaltungen wird die ZPD7,5V eingesetzt, um die Spannung eines Signals zu begrenzen. Dies ist nützlich, um Signale vor Übersteuerung zu schützen oder um bestimmte Signalformen zu erzeugen.
Parametrische Stabilisierung: Die Zenerdiode kann verwendet werden, um eine einfache Spannungsstabilisierung in kleinen Schaltungen zu realisieren. Sie ist das optimale Bauteil, um einen Widerstand zu stabilisieren.
Batterieladegeräte: Die ZPD7,5V kann verwendet werden, um eine maximale Ladespannung zu begrenzen und so eine Überladung des Akkus zu verhindern.
Praktische Beispiele, die inspirieren:
- Ein DIY-Netzteil für Ihre Arduino-Projekte: Mit der ZPD7,5V können Sie ein einfaches, aber zuverlässiges Netzteil bauen, das Ihre Arduino-Projekte mit einer stabilen 7,5V-Spannung versorgt.
- Ein Überspannungsschutz für Ihre wertvollen Messgeräte: Schützen Sie Ihre Messgeräte vor versehentlichen Überspannungen, indem Sie eine ZPD7,5V in die Eingangsstufe einbauen.
- Eine präzise Referenzspannungsquelle für Ihre Messschaltungen: Verwenden Sie die ZPD7,5V als Referenzspannungsquelle in Ihren Messschaltungen, um genaue und zuverlässige Messergebnisse zu erzielen.
Diese Beispiele sind nur ein kleiner Vorgeschmack auf die unzähligen Möglichkeiten, die Ihnen die ZPD7,5V bietet. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie, wie diese kleine Diode Ihre Elektronikprojekte auf ein neues Level heben kann.
So wählen Sie die richtige Zenerdiode aus: Tipps und Tricks
Die Auswahl der richtigen Zenerdiode ist entscheidend für den Erfolg Ihres Projekts. Hier sind einige wichtige Faktoren, die Sie bei der Auswahl der ZPD7,5V berücksichtigen sollten:
Z-Spannung: Die Z-Spannung der Zenerdiode sollte der Spannung entsprechen, die Sie stabilisieren möchten. In unserem Fall ist die ZPD7,5V ideal für Anwendungen, die eine 7,5V-Spannung benötigen.
Maximale Verlustleistung: Die maximale Verlustleistung der Zenerdiode sollte ausreichend hoch sein, um den maximalen Strom, der durch die Diode fließt, zu verkraften. Achten Sie darauf, dass die Verlustleistung der ZPD7,5V für Ihre Anwendung ausreichend ist.
Dynamischer Widerstand: Ein niedriger dynamischer Widerstand ist wünschenswert, da er zu einer stabileren Spannungsregelung führt. Die ZPD7,5V zeichnet sich durch einen niedrigen dynamischen Widerstand aus.
Temperaturbereich: Der Betriebstemperaturbereich der Zenerdiode sollte den Temperaturen entsprechen, denen die Diode in Ihrer Anwendung ausgesetzt sein wird. Die ZPD7,5V ist für einen breiten Temperaturbereich geeignet.
Gehäuseform: Die Gehäuseform der Zenerdiode sollte zu Ihren Anforderungen passen. Die ZPD7,5V ist in einer kompakten Gehäuseform erhältlich, die sich leicht in Ihre Schaltungen integrieren lässt.
Zusätzliche Tipps für die Auswahl:
- Berücksichtigen Sie die Toleranz der Z-Spannung: Die Z-Spannung der Zenerdiode kann um einige Prozent vom Nennwert abweichen. Achten Sie darauf, dass die Toleranz für Ihre Anwendung akzeptabel ist.
- Wählen Sie eine Zenerdiode mit ausreichend hoher Belastbarkeit: Die Zenerdiode sollte in der Lage sein, den maximalen Strom, der durch die Diode fließt, sicher zu verkraften.
- Achten Sie auf die Qualität der Zenerdiode: Wählen Sie eine Zenerdiode von einem renommierten Hersteller, um eine hohe Qualität und Zuverlässigkeit zu gewährleisten.
Mit diesen Tipps sind Sie bestens gerüstet, um die richtige Zenerdiode für Ihr Projekt auszuwählen. Die ZPD7,5V ist eine ausgezeichnete Wahl für viele Anwendungen, aber stellen Sie sicher, dass sie Ihren spezifischen Anforderungen entspricht.
FAQ: Ihre Fragen zur Zenerdiode ZPD7,5V beantwortet
Was ist der Unterschied zwischen einer Zenerdiode und einer normalen Diode?
Der Hauptunterschied zwischen einer Zenerdiode und einer normalen Diode liegt in ihrem Verhalten bei Sperrspannung. Eine normale Diode lässt Strom nur in einer Richtung fließen und sperrt in der entgegengesetzten Richtung. Wenn jedoch eine ausreichend hohe Sperrspannung angelegt wird, kann die Diode zerstört werden. Eine Zenerdiode hingegen ist so konstruiert, dass sie bei einer bestimmten Sperrspannung (der Z-Spannung) in den Durchbruch geht und Strom in die entgegengesetzte Richtung leitet, ohne beschädigt zu werden. Diese Fähigkeit macht sie ideal für Spannungsregelung und Überspannungsschutz.
Wie berechne ich den Vorwiderstand für eine Zenerdiode?
Der Vorwiderstand für eine Zenerdiode wird benötigt, um den Strom durch die Diode zu begrenzen und sie vor Überhitzung zu schützen. Die Berechnung des Vorwiderstands hängt von der Eingangsspannung (Vin), der Z-Spannung (Vz), dem gewünschten Zenerstrom (Iz) und der maximalen Verlustleistung (Pd) der Diode ab. Die Formel lautet: R = (Vin – Vz) / Iz. Es ist wichtig sicherzustellen, dass der gewählte Widerstand auch die resultierende Verlustleistung aushalten kann.
Kann ich mehrere Zenerdioden in Reihe schalten, um eine höhere Spannung zu erhalten?
Ja, es ist möglich, mehrere Zenerdioden in Reihe zu schalten, um eine höhere Z-Spannung zu erhalten. Die resultierende Z-Spannung ist die Summe der Z-Spannungen der einzelnen Dioden. Beachten Sie jedoch, dass die Toleranzen der einzelnen Dioden sich addieren können, was zu einer größeren Ungenauigkeit der resultierenden Z-Spannung führen kann. Außerdem müssen alle Dioden den gleichen Strom aushalten können.
Wie teste ich, ob eine Zenerdiode funktioniert?
Um zu testen, ob eine Zenerdiode funktioniert, benötigen Sie ein Multimeter und eine Spannungsquelle, die höher ist als die Z-Spannung der Diode. Schließen Sie die Diode in Sperrrichtung an die Spannungsquelle an (Kathode an Pluspol, Anode an Minuspol). Messen Sie die Spannung über der Diode mit dem Multimeter. Wenn die Diode funktioniert, sollte die gemessene Spannung nahe der Z-Spannung der Diode liegen (in diesem Fall 7,5V). Wenn die Spannung deutlich niedriger oder höher ist, ist die Diode möglicherweise defekt.
Was passiert, wenn ich die maximale Verlustleistung der Zenerdiode überschreite?
Wenn Sie die maximale Verlustleistung der Zenerdiode überschreiten, kann die Diode überhitzen und beschädigt werden. Im schlimmsten Fall kann die Diode durchbrennen und ihre Funktion verlieren. Daher ist es wichtig, den Vorwiderstand so zu dimensionieren, dass der Strom durch die Diode begrenzt wird und die maximale Verlustleistung nicht überschritten wird.
Kann ich die ZPD7,5V durch eine andere Zenerdiode mit ähnlicher Spannung ersetzen?
Ja, Sie können die ZPD7,5V durch eine andere Zenerdiode mit einer ähnlichen Z-Spannung ersetzen. Achten Sie jedoch darauf, dass die Ersatzdiode die gleichen oder bessere Spezifikationen aufweist, insbesondere in Bezug auf die maximale Verlustleistung, den dynamischen Widerstand und den Temperaturbereich. Es ist auch wichtig, die Toleranz der Z-Spannung zu berücksichtigen, um sicherzustellen, dass die Ersatzdiode in Ihrer Anwendung korrekt funktioniert.
Wie schütze ich eine Zenerdiode vor statischer Entladung (ESD)?
Statische Entladung (ESD) kann elektronische Bauteile beschädigen, einschließlich Zenerdioden. Um eine Zenerdiode vor ESD zu schützen, sollten Sie folgende Maßnahmen ergreifen: Arbeiten Sie an einem ESD-geschützten Arbeitsplatz, tragen Sie ein ESD-Armband, verwenden Sie ESD-sichere Werkzeuge und lagern Sie die Diode in einer ESD-sicheren Verpackung. Vermeiden Sie es, die Diode direkt zu berühren.
