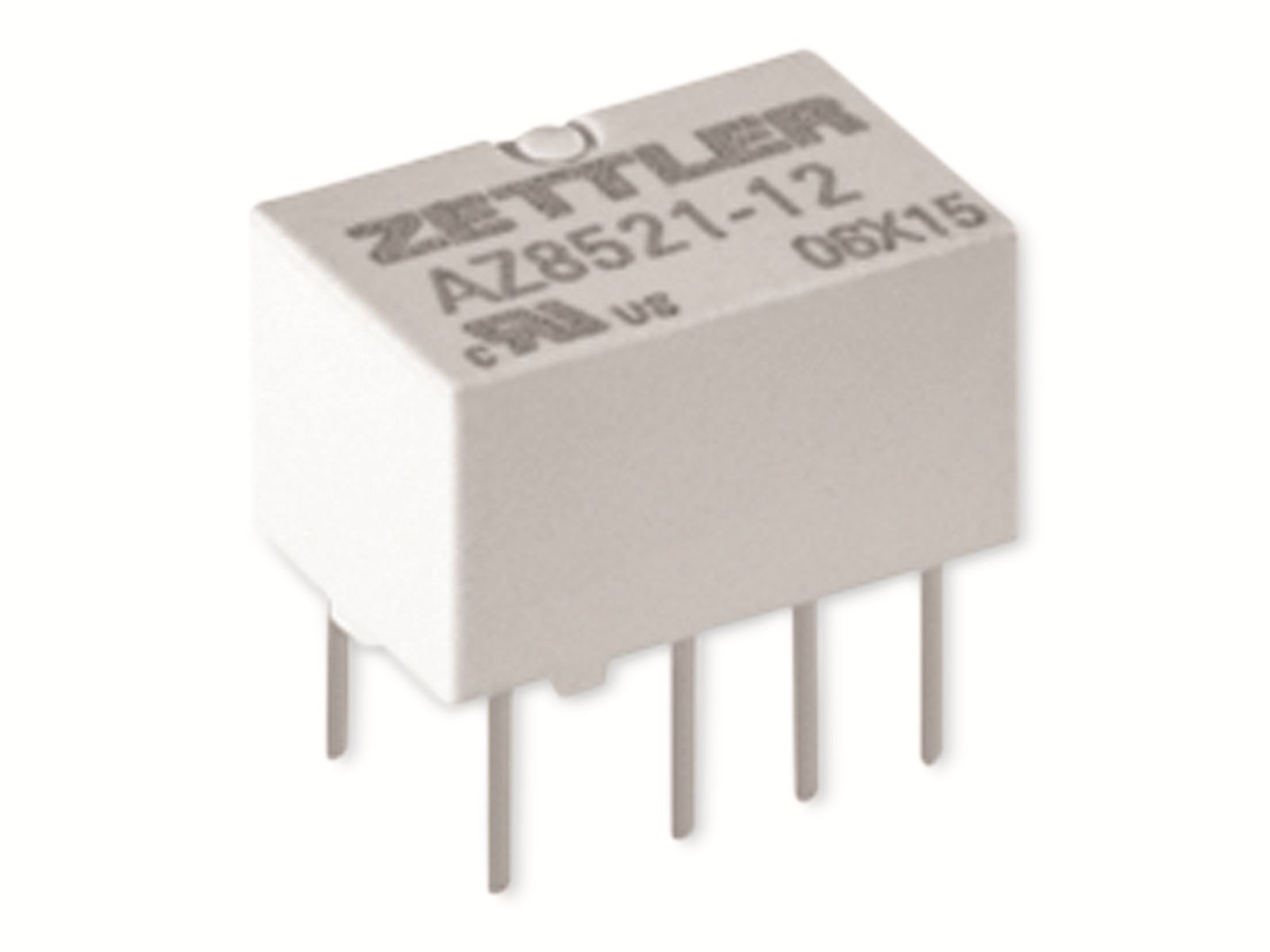

ZETTLER Printrelais AZ8521-12: Zuverlässige Schalttechnik für Ihre anspruchsvollen Anwendungen
Sie suchen nach einer bewährten und robusten Lösung für Ihre Schaltanforderungen in elektronischen Schaltungen? Das ZETTLER Printrelais AZ8521-12 mit 12V Betriebsspannung, 2 Wechsler-Kontakten und einer Schaltleistung von 220V/DC ist die ideale Wahl für Ingenieure, Techniker und Entwickler, die höchste Zuverlässigkeit und Präzision benötigen. Dieses Printrelais eignet sich hervorragend für den Einsatz in industriellen Steuerungen, Automatisierungssystemen, Stromversorgungen und vielen weiteren anspruchsvollen Applikationen, bei denen eine sichere und effiziente Signalverarbeitung unerlässlich ist.
Herausragende Eigenschaften und Vorteile
Das ZETTLER Printrelais AZ8521-12 zeichnet sich durch seine exzellente Performance und Langlebigkeit aus. Diese Komponente wurde entwickelt, um auch unter anspruchsvollen Betriebsbedingungen eine stabile und zuverlässige Funktion zu gewährleisten. Die präzise Fertigung und die hochwertigen Materialien machen dieses Relais zu einem unverzichtbaren Bestandteil für professionelle elektronische Systeme.
- Hohe Schaltleistung und Zuverlässigkeit: Mit 2 Wechsler-Kontakten und einer Schaltspannung von 220V/DC bewältigt das AZ8521-12 auch anspruchsvolle Lasten sicher und zuverlässig. Dies minimiert das Risiko von Ausfällen und gewährleistet den stabilen Betrieb Ihrer Geräte.
- Kompakte Bauform für Printmontage: Das THT (Through-Hole Technology) Design ermöglicht eine einfache und sichere Montage auf Leiterplatten. Die kompakten Abmessungen sparen wertvollen Platz auf der Platine und ermöglichen eine flexible Integration in Ihre Schaltungsdesigns.
- Lange Lebensdauer und Robustheit: ZETTLER ist bekannt für die Herstellung qualitativ hochwertiger Komponenten. Das AZ8521-12 wurde auf Langlebigkeit ausgelegt, um eine langfristige Performance auch bei häufigen Schaltzyklen zu gewährleisten. Dies reduziert Wartungsaufwand und Austauschkosten.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Industrieautomatisierung, in der Medizintechnik, in der Messtechnik oder in Konsumgütern – die universellen Eigenschaften dieses Relais ermöglichen den Einsatz in einer breiten Palette von Applikationen, in denen präzise Schaltfunktionen gefragt sind.
- Energieeffiziente Ausführung: Die optimierte Spulenkonstruktion sorgt für eine effiziente Ansteuerung bei gleichzeitig geringem Stromverbrauch, was zur Energieeinsparung Ihrer Gesamtsysteme beiträgt.
Technische Spezifikationen im Detail
Das ZETTLER Printrelais AZ8521-12 ist ein Meisterwerk der Elektromechanik, das auf den ersten Blick durch seine kompakte Bauform und die präzise Verarbeitung besticht. Doch erst die detaillierte Betrachtung der technischen Spezifikationen offenbart die wahren Stärken dieser Komponente. Entwickelt für anspruchsvolle Umgebungen, bietet dieses Relais eine beeindruckende Kombination aus Leistungsfähigkeit und Zuverlässigkeit.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | ZETTLER |
| Modell | AZ8521-12 |
| Spulenspannung (Nennspannung) | 12V DC |
| Anzahl der Kontakte | 2 Wechsler (Form C) |
| Schaltkontaktbelastung (Maximal) | 220V DC / 30V AC / 5A (bitte spezifische Lastgrenzen für DC und AC beachten) |
| Montageart | THT (Through-Hole Technology) für Printmontage |
| Isolationsspannung (Mindestwert) | Entspricht industriellen Standards für Sicherheitsisolierung, Details im Datenblatt |
| Umgebungstemperatur (Betrieb) | Typischerweise -40°C bis +70°C, abhängig von der spezifischen Ausführung und Belastung |
| Mechanische Lebensdauer | Millionen von Schaltspielen, gewährleistet hohe Zuverlässigkeit über lange Zeiträume |
| Elektrische Lebensdauer | Optimiert für hohe Schaltzyklen bei definierter Last, Details im Datenblatt |
| Spulentyp | Elektromagnetisch, optimiert für geringen Energieverbrauch |
| Kontaktmaterial | Hochwertige Legierungen (z.B. Silber-Nickel oder ähnliches), optimiert für gute Leitfähigkeit und Verschleißfestigkeit |
| Anwendungsbereiche | Industrielle Steuerungen, Automatisierung, Stromversorgungen, Messtechnik, Telekommunikation, Haushaltsgeräte, Sicherheitstechnik |
| Besondere Merkmale | Hohe Zuverlässigkeit, kompakte Bauform, einfache Montage, RoHS-konform (falls zutreffend) |
Tiefergehende Betrachtung der Technologie und Einsatzmöglichkeiten
Das Herzstück des ZETTLER Printrelais AZ8521-12 bildet die bewährte elektromechanische Schalttechnologie. Dieses Relais nutzt ein Magnetfeld, das durch die angelegte Spulenspannung von 12V DC erzeugt wird, um die internen Kontakte zu bewegen. Die 2 Wechsler-Konfiguration (auch als Form C bekannt) bedeutet, dass für jeden der zwei unabhängigen Schaltkreise ein gemeinsamer Kontakt (Common) vorhanden ist, der je nach Zustand des Relais entweder mit dem Öffner (NC – Normally Closed) oder dem Schließer (NO – Normally Open) Kontakt verbunden wird. Diese Flexibilität ermöglicht komplexe Schaltungsdesigns, bei denen Sie Signale sowohl schalten als auch trennen können.
Die Schaltkontaktbelastung von bis zu 220V DC ist ein bemerkenswertes Merkmal, das dieses Relais für den Einsatz in Hochspannungsanwendungen prädestiniert. Dies ist besonders relevant in Bereichen wie der Leistungselektronik, wo Gleichspannungen sicher geschaltet werden müssen. Die Fähigkeit, sowohl DC- als auch AC-Lasten bis zu 5A zu schalten (beachten Sie die genauen Lastgrenzen im Datenblatt für DC und AC), unterstreicht die Vielseitigkeit des AZ8521-12. Für Entwickler, die mit dem Design von Stromversorgungen, Batteriemanagementsystemen oder industriellen Netzgeräten befasst sind, bietet dieses Relais die notwendige Sicherheit und Kapazität.
Die THT-Montageart (Through-Hole Technology) stellt sicher, dass das Relais fest und sicher auf der Leiterplatte verankert ist. Dies ist entscheidend für Anwendungen, die Vibrationen oder mechanischen Belastungen ausgesetzt sind. Die Durchsteckmontage bietet eine robuste elektrische Verbindung und erleichtert die Handhabung bei der Bestückung von Platinen, sowohl im Prototypenbau als auch in der Serienfertigung. Die Lötbarkeit der Pins ist optimiert, um eine zuverlässige Verbindung zu gewährleisten.
Die Wahl des Kontaktmaterials ist ein weiterer entscheidender Faktor für die Performance und Langlebigkeit. Hochwertige Legierungen wie Silber-Nickel oder ähnliche sind typischerweise für Relais dieser Klasse verwendet. Diese Materialien bieten eine ausgezeichnete elektrische Leitfähigkeit, was zu geringen Übergangswiderständen und somit zu minimalem Energieverlust führt. Gleichzeitig sind sie widerstandsfähig gegen Verschleiß und Oxidation, was die mechanische und elektrische Lebensdauer des Relais erheblich verlängert. Dies ist besonders wichtig in Applikationen mit hoher Schaltfrequenz, wo die Kontakte wiederholt beansprucht werden.
Die Isolationsspannung ist ein kritischer Sicherheitsparameter. Das AZ8521-12 erfüllt die gängigen Industriestandards für die elektrische Isolation zwischen Spule und Kontakten sowie zwischen den einzelnen Kontakten. Dies schützt nachgeschaltete Schaltungsteile und den Benutzer vor Spannungsüberschlägen und gewährleistet die Sicherheit des Gesamtsystems. Genaue Werte hierzu finden Sie im technischen Datenblatt des Herstellers.
Die Betriebstemperaturbereiche sind für industrielle Anwendungen typischerweise sehr breit gefasst. Ein Bereich von -40°C bis +70°C ist keine Seltenheit und stellt sicher, dass das Relais auch in extremen Umgebungen zuverlässig funktioniert. Dies ist in vielen industriellen Szenarien, wie beispielsweise in Automobilanwendungen, Außenbereichen oder Fertigungsanlagen, von entscheidender Bedeutung.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu ZETTLER Printrelais, AZ8521-12, 12V, 2 Wechsler, 220V/DC, THT
Was bedeutet „2 Wechsler“ (Form C) bei diesem Relais?
Ein „2 Wechsler“-Kontakt, auch als Form C oder Umschaltkontakt bezeichnet, bietet Ihnen für jeden der beiden unabhängigen Schaltkreise einen gemeinsamen Anschluss (Common). Dieser gemeinsame Anschluss kann je nach Zustand des Relais entweder mit dem normalerweise geschlossenen (NC) oder dem normalerweise offenen (NO) Kontakt verbunden werden. Dies ermöglicht Ihnen, ein Signal nicht nur zu schalten, sondern auch eine bestehende Verbindung zu trennen, was eine sehr flexible Schaltungsgestaltung erlaubt.
Welche Arten von Lasten kann dieses Relais schalten?
Das ZETTLER Printrelais AZ8521-12 ist für das Schalten von sowohl Gleichspannungen (DC) bis zu 220V als auch Wechselspannungen (AC) bis zu 30V ausgelegt. Die maximale Strombelastbarkeit beträgt 5A. Es ist jedoch wichtig, die spezifischen Lastgrenzen für DC- und AC-Anwendungen sowie die Art der zu schaltenden Last (ohmsche, induktive oder kapazitive Lasten) zu beachten, um die Lebensdauer und Zuverlässigkeit des Relais zu gewährleisten. Diese Details finden Sie im technischen Datenblatt.
Ist dieses Relais für den Einsatz in rauen Umgebungen geeignet?
Ja, ZETTLER Printrelais, insbesondere Modelle wie das AZ8521-12, sind für ihre Robustheit und Zuverlässigkeit bekannt. Die verwendete THT-Montage sorgt für eine feste Verankerung auf der Leiterplatte, und die hochwertigen Kontaktmaterialien sind gegen Verschleiß und Oxidation geschützt. Typische Betriebstemperaturbereiche von -40°C bis +70°C ermöglichen den Einsatz auch in Umgebungen mit wechselnden klimatischen Bedingungen.
Wie wird dieses Printrelais auf der Leiterplatte montiert?
Das Relais ist für die THT-Montage (Through-Hole Technology) konzipiert. Dies bedeutet, dass die Anschlussbeine des Relais durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet werden. Diese Methode gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung, die auch bei mechanischen Beanspruchungen oder Vibrationen zuverlässig hält.
Welche Vorteile bietet die 12V Betriebsspannung?
Eine Betriebsspannung von 12V DC ist ein gängiger Standard in vielen elektronischen Systemen, insbesondere in der Automobiltechnik, bei Niedervolt-Stromversorgungen und in vielen Industrieanwendungen. Diese Spannung ist sicher zu handhaben und ermöglicht die Verwendung kostengünstiger und weit verbreiteter Netzteile. Die 12V Spulenspannung des AZ8521-12 macht es daher zu einer praktischen Wahl für eine Vielzahl von Projekten.
Was bedeutet die Angabe „THT“?
THT steht für „Through-Hole Technology“. Komponenten mit THT-Montage haben Anschlussdrähte oder -pins, die durch Löcher in der Leiterplatte gesteckt und auf der anderen Seite verlötet werden. Dies ist die traditionelle Methode der Leiterplattenbestückung und bietet im Vergleich zu SMD-Bauteilen (Surface Mount Device) oft eine robustere mechanische Verbindung und eine höhere Belastbarkeit.
Kann ich das Relais AZ8521-12 für sehr hohe Schaltfrequenzen verwenden?
Das ZETTLER Printrelais AZ8521-12 ist für eine hohe mechanische Lebensdauer ausgelegt, was Millionen von Schaltspielen bedeuten kann. Die elektrische Lebensdauer hängt jedoch stark von der Art und Größe der zu schaltenden Last ab. Für sehr hohe Schaltfrequenzen, insbesondere bei induktiven oder kapazitiven Lasten, ist es ratsam, die spezifischen Angaben im Datenblatt des Herstellers zu konsultieren oder gegebenenfalls zusätzliche Schutzschaltungen (z.B. Freilaufdioden) zu verwenden, um die Lebensdauer des Relais zu optimieren.
