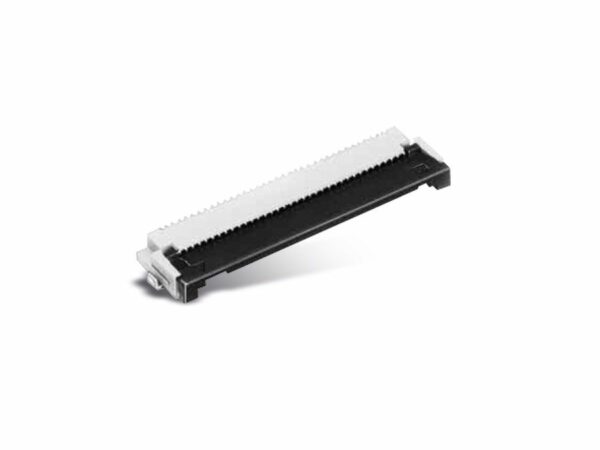

Entdecken Sie die Zukunft der Verbindungstechnik mit der Hirose FFC/FPC-Buchse FH12-45S-0.5SH(55) – Ihrem Schlüssel zu zuverlässigen und platzsparenden Lösungen für moderne Elektronikdesigns. Dieses innovative Bauelement vereint höchste Präzision, robuste Bauweise und benutzerfreundliche Handhabung, um selbst anspruchsvollste Herausforderungen im Bereich der flexiblen Verbindungstechnologien zu meistern. Tauchen Sie ein in die Welt der Miniaturisierung und entdecken Sie, wie die FH12-Serie Ihre Produkte auf ein neues Level heben kann.
Die Hirose FH12-Serie: Ein Meisterwerk der Verbindungstechnik
Die Hirose FH12-Serie steht für Qualität, Innovation und Zuverlässigkeit. Diese FFC/FPC-Buchsen wurden speziell entwickelt, um den wachsenden Anforderungen an miniaturisierte und flexible Verbindungslösungen in der Elektronikindustrie gerecht zu werden. Die FH12-45S-0.5SH(55) ist ein Paradebeispiel für die Ingenieurskunst von Hirose und bietet eine herausragende Performance in einer Vielzahl von Anwendungen.
Hauptmerkmale und Vorteile
- Kompakte Bauweise: Die FH12-Serie zeichnet sich durch ihre extrem kompakte Bauweise aus, die wertvollen Platz auf der Leiterplatte spart und somit die Miniaturisierung von elektronischen Geräten ermöglicht.
- Zuverlässige Kontaktierung: Dank des ausgeklügelten Kontaktdesigns gewährleistet die FH12-45S-0.5SH(55) eine sichere und zuverlässige Verbindung zwischen FFC/FPC-Kabel und Leiterplatte.
- Einfache Handhabung: Der benutzerfreundliche Verriegelungsmechanismus ermöglicht ein schnelles und einfaches Einsetzen und Entfernen des Kabels, was die Montage und Wartung erheblich vereinfacht.
- Robuste Bauweise: Die FH12-Serie ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und bietet eine hohe Beständigkeit gegenüber Vibrationen, Stößen und Temperaturschwankungen.
- Vielseitige Anwendungsmöglichkeiten: Die FH12-45S-0.5SH(55) eignet sich für eine Vielzahl von Anwendungen, darunter Smartphones, Tablets, Laptops, Digitalkameras, Navigationssysteme und vieles mehr.
Technische Spezifikationen im Detail
Um das volle Potenzial der Hirose FH12-45S-0.5SH(55) ausschöpfen zu können, ist es wichtig, die technischen Spezifikationen im Detail zu verstehen. Hier finden Sie eine umfassende Übersicht über die wichtigsten Parameter und Leistungsmerkmale:
Detaillierte Spezifikationen
| Merkmal | Wert |
|---|---|
| Hersteller | Hirose |
| Serie | FH12 |
| Teilenummer | FH12-45S-0.5SH(55) |
| Anzahl der Kontakte | 45 |
| Rastermaß | 0.5 mm |
| Montageart | SMT (Surface Mount Technology) |
| Ausrichtung | Gerade |
| Verriegelungsmechanismus | Flip-Lock |
| Nennspannung | 50 V AC/DC |
| Nennstrom | 0.5 A pro Kontakt |
| Betriebstemperaturbereich | -20°C bis +85°C |
| Material Gehäuse | Thermoplast |
| Material Kontakte | Kupferlegierung |
| Oberflächenbeschichtung Kontakte | Vergoldung |
| RoHS-konform | Ja |
Diese detaillierten Spezifikationen verdeutlichen die hohe Qualität und Präzision, die in der FH12-45S-0.5SH(55) steckt. Die Vergoldung der Kontakte sorgt für eine ausgezeichnete Korrosionsbeständigkeit und eine langfristig zuverlässige Verbindung. Der breite Betriebstemperaturbereich ermöglicht den Einsatz in einer Vielzahl von Anwendungen, auch unter extremen Bedingungen.
Anwendungsbereiche der FH12-45S-0.5SH(55)
Die Hirose FH12-45S-0.5SH(55) ist ein vielseitiges Bauelement, das in einer breiten Palette von Anwendungen eingesetzt werden kann. Ihre kompakte Bauweise, hohe Zuverlässigkeit und einfache Handhabung machen sie zur idealen Wahl für moderne Elektronikdesigns. Hier sind einige typische Anwendungsbereiche:
Vielfältige Einsatzmöglichkeiten
- Smartphones und Tablets: Für die Verbindung von Displays, Kameras, Touchscreens und anderen internen Komponenten.
- Laptops und Notebooks: Für die Verbindung von Displays, Tastaturen, Touchpads und anderen Peripheriegeräten.
- Digitalkameras und Camcorder: Für die Verbindung von Sensoren, Displays und Speicherkartenlesern.
- Navigationssysteme: Für die Verbindung von Displays, GPS-Modulen und anderen internen Komponenten.
- Automobilindustrie: Für die Verbindung von Sensoren, Steuergeräten und Infotainment-Systemen.
- Industrielle Automatisierung: Für die Verbindung von Sensoren, Aktoren und Steuerungen in industriellen Anwendungen.
- Medizintechnik: Für die Verbindung von Sensoren, Displays und Steuerelementen in medizinischen Geräten.
- Unterhaltungselektronik: Für die Verbindung von Displays, Lautsprechern und anderen Komponenten in Fernsehern, Spielkonsolen und anderen Unterhaltungsgeräten.
Diese Liste ist keineswegs erschöpfend, sondern soll Ihnen einen Eindruck von der Vielseitigkeit der FH12-45S-0.5SH(55) vermitteln. Dank ihrer herausragenden Eigenschaften ist sie eine ausgezeichnete Wahl für alle Anwendungen, die eine zuverlässige und platzsparende Verbindungslösung erfordern.
Montagehinweise und Best Practices
Eine korrekte Montage ist entscheidend für die optimale Leistung und Zuverlässigkeit der Hirose FH12-45S-0.5SH(55). Beachten Sie die folgenden Hinweise und Best Practices, um sicherzustellen, dass die Buchse ordnungsgemäß auf der Leiterplatte montiert wird und eine zuverlässige Verbindung zum FFC/FPC-Kabel hergestellt wird.
Schritte zur erfolgreichen Montage
- Leiterplattenlayout: Stellen Sie sicher, dass das Leiterplattenlayout den von Hirose empfohlenen Abmessungen entspricht. Achten Sie insbesondere auf die Positionierung der Lötpads und die Freiräume um die Buchse herum.
- Lötpaste: Verwenden Sie eine hochwertige Lötpaste, die für SMT-Komponenten geeignet ist. Tragen Sie die Lötpaste gleichmäßig auf die Lötpads auf.
- Platzierung: Platzieren Sie die FH12-45S-0.5SH(55) sorgfältig auf den Lötpads. Achten Sie darauf, dass die Buchse richtig ausgerichtet ist und alle Kontakte korrekt auf den Lötpads aufliegen.
- Reflow-Löten: Führen Sie den Reflow-Lötprozess gemäß den Empfehlungen von Hirose und dem Lötpastenhersteller durch. Überwachen Sie die Temperaturprofile sorgfältig, um eine optimale Lötqualität zu gewährleisten.
- Inspektion: Überprüfen Sie nach dem Löten die Lötstellen sorgfältig auf Fehler wie Lötbrücken, kalte Lötstellen oder fehlende Lötstellen. Verwenden Sie bei Bedarf eine Lupe oder ein Mikroskop.
- Kabel einsetzen: Öffnen Sie den Verriegelungsmechanismus der Buchse. Führen Sie das FFC/FPC-Kabel vorsichtig in die Buchse ein, bis es vollständig eingerastet ist. Schließen Sie den Verriegelungsmechanismus, um das Kabel zu sichern.
- Kabel entfernen: Öffnen Sie den Verriegelungsmechanismus der Buchse. Ziehen Sie das FFC/FPC-Kabel vorsichtig aus der Buchse.
Durch die Einhaltung dieser Montagehinweise und Best Practices können Sie sicherstellen, dass die FH12-45S-0.5SH(55) ordnungsgemäß montiert wird und eine zuverlässige Verbindung zum FFC/FPC-Kabel hergestellt wird. Dies trägt zu einer optimalen Leistung und Zuverlässigkeit Ihrer elektronischen Geräte bei.
Warum Sie sich für die Hirose FH12-45S-0.5SH(55) entscheiden sollten
In der Welt der Elektronikkomponenten gibt es viele Optionen, aber die Hirose FH12-45S-0.5SH(55) sticht aus der Masse hervor. Sie ist mehr als nur eine Buchse; sie ist eine Investition in die Zuverlässigkeit, Effizienz und Langlebigkeit Ihrer Produkte. Hier sind einige überzeugende Gründe, warum Sie sich für die FH12-45S-0.5SH(55) entscheiden sollten:
Ihre Vorteile auf einen Blick
- Unübertroffene Qualität: Hirose ist ein weltweit führender Hersteller von Verbindungstechnik und steht für höchste Qualitätsstandards. Die FH12-45S-0.5SH(55) ist das Ergebnis jahrelanger Erfahrung und Innovation.
- Maximale Zuverlässigkeit: Die robuste Bauweise und das ausgeklügelte Kontaktdesign gewährleisten eine langfristig zuverlässige Verbindung, auch unter anspruchsvollen Bedingungen.
- Platzsparende Lösung: Die kompakte Bauweise ermöglicht die Miniaturisierung von elektronischen Geräten und spart wertvollen Platz auf der Leiterplatte.
- Einfache Handhabung: Der benutzerfreundliche Verriegelungsmechanismus ermöglicht eine schnelle und einfache Montage und Wartung.
- Vielseitige Anwendungsmöglichkeiten: Die FH12-45S-0.5SH(55) eignet sich für eine Vielzahl von Anwendungen in verschiedenen Branchen.
- RoHS-Konformität: Die FH12-45S-0.5SH(55) entspricht den Anforderungen der RoHS-Richtlinie und ist somit umweltfreundlich.
- Langfristige Verfügbarkeit: Hirose ist ein zuverlässiger Partner, der eine langfristige Verfügbarkeit seiner Produkte gewährleistet.
Die Hirose FH12-45S-0.5SH(55) ist die perfekte Wahl für alle, die eine hochwertige, zuverlässige und platzsparende Verbindungslösung suchen. Investieren Sie in die Zukunft Ihrer Produkte und entscheiden Sie sich für die FH12-45S-0.5SH(55) von Hirose.
FAQ – Häufig gestellte Fragen
Wir verstehen, dass Sie möglicherweise Fragen zur Hirose FH12-45S-0.5SH(55) haben. Hier finden Sie Antworten auf einige der häufigsten Fragen, die uns gestellt werden:
Was ist der Unterschied zwischen FFC und FPC?
FFC steht für Flexible Flat Cable (flaches flexibles Kabel) und FPC für Flexible Printed Circuit (flexible gedruckte Schaltung). Beide werden für flexible Verbindungen in elektronischen Geräten verwendet, aber es gibt einige wichtige Unterschiede. FFCs bestehen aus flachen, isolierten Leitern, die parallel zueinander angeordnet sind, während FPCs aus einer flexiblen Substratfolie bestehen, auf die Leiterbahnen gedruckt sind. FPCs sind in der Regel dünner und flexibler als FFCs und können komplexere Schaltungsdesigns ermöglichen. Die FH12-45S-0.5SH(55) kann sowohl mit FFC- als auch mit FPC-Kabeln verwendet werden, was sie zu einer vielseitigen Verbindungslösung macht.
Welches Werkzeug benötige ich für die Montage der FH12-45S-0.5SH(55)?
Für die Montage der FH12-45S-0.5SH(55) benötigen Sie in der Regel keine speziellen Werkzeuge. Da es sich um eine SMT-Komponente handelt, wird sie typischerweise mit automatischen Bestückungsmaschinen auf die Leiterplatte gelötet. Für die manuelle Bestückung können eine Pinzette und eine Lupe hilfreich sein. Achten Sie darauf, dass Sie beim Einsetzen und Entfernen des FFC/FPC-Kabels den Verriegelungsmechanismus vorsichtig öffnen und schließen, um Beschädigungen zu vermeiden.
Wie reinige ich die FH12-45S-0.5SH(55)?
Die Reinigung der FH12-45S-0.5SH(55) sollte nur bei Bedarf erfolgen. Verwenden Sie ein trockenes, fusselfreies Tuch oder eine weiche Bürste, um Staub und Schmutz zu entfernen. Vermeiden Sie die Verwendung von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Buchse beschädigen könnten. Bei hartnäckigen Verschmutzungen können Sie ein mit Isopropylalkohol (IPA) leicht angefeuchtetes Tuch verwenden. Stellen Sie sicher, dass die Buchse vollständig trocken ist, bevor Sie das FFC/FPC-Kabel einsetzen.
Was ist die Lebensdauer der FH12-45S-0.5SH(55)?
Die Lebensdauer der FH12-45S-0.5SH(55) hängt von verschiedenen Faktoren ab, darunter die Umgebungsbedingungen, die Belastung und die Häufigkeit der Nutzung. Hirose gibt in der Regel eine Mindestanzahl von Steckzyklen an, die die Buchse ohne Leistungseinbußen überstehen sollte. Für die FH12-Serie beträgt diese typischerweise mehrere Dutzend Steckzyklen. In der Praxis kann die Lebensdauer jedoch deutlich höher sein, wenn die Buchse ordnungsgemäß montiert und behandelt wird.
Kann ich die FH12-45S-0.5SH(55) für Hochfrequenzanwendungen verwenden?
Die FH12-45S-0.5SH(55) ist in erster Linie für die Übertragung von Gleichstrom und niederfrequenten Signalen ausgelegt. Für Hochfrequenzanwendungen gibt es spezielle FFC/FPC-Buchsen, die über eine optimierte Bauweise und Schirmung verfügen, um Signalverluste und Interferenzen zu minimieren. Wenn Sie die FH12-45S-0.5SH(55) für Hochfrequenzanwendungen in Betracht ziehen, sollten Sie die technischen Spezifikationen sorgfältig prüfen und gegebenenfalls Tests durchführen, um sicherzustellen, dass die Buchse die Anforderungen Ihrer Anwendung erfüllt.
Wo finde ich das Datenblatt für die FH12-45S-0.5SH(55)?
Das Datenblatt für die FH12-45S-0.5SH(55) finden Sie auf der Website von Hirose oder auf der Website Ihres Elektronikkomponenten-Händlers. Das Datenblatt enthält detaillierte Informationen zu den technischen Spezifikationen, Abmessungen, Montagehinweisen und anderen wichtigen Parametern der Buchse. Es ist ratsam, das Datenblatt vor der Verwendung der FH12-45S-0.5SH(55) sorgfältig zu lesen, um sicherzustellen, dass sie für Ihre Anwendung geeignet ist und ordnungsgemäß montiert wird.
Wie bestelle ich die FH12-45S-0.5SH(55) in großen Mengen?
Die FH12-45S-0.5SH(55) können Sie in großen Mengen bei uns bestellen. Kontaktieren Sie unser Vertriebsteam, um ein individuelles Angebot zu erhalten. Wir bieten wettbewerbsfähige Preise und schnelle Lieferzeiten für Großbestellungen.
