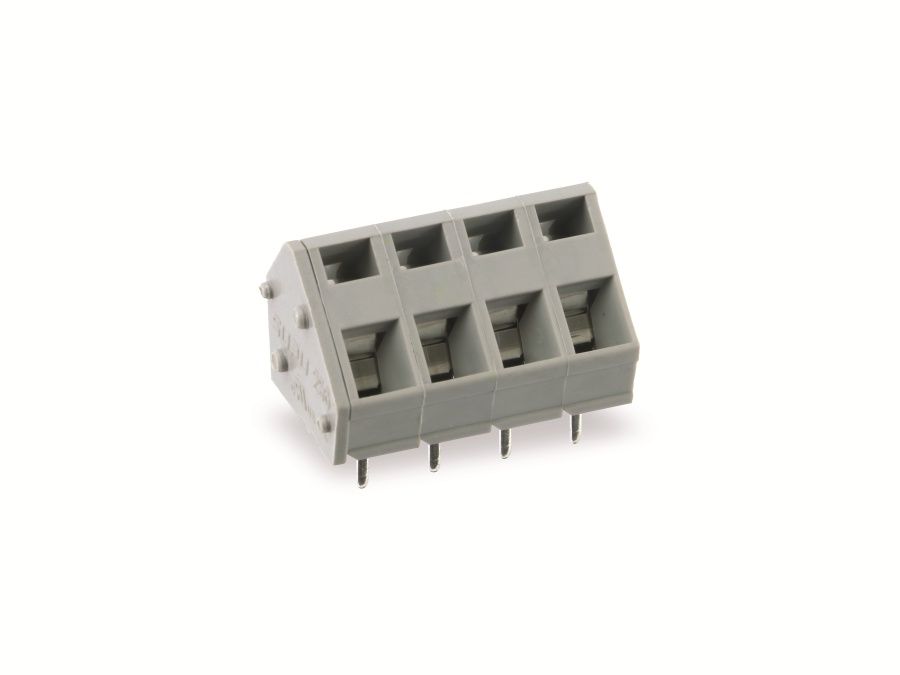

Leiterplattenklemme SUPU 256704, 4-polig, RM 5, 16 A/250 V

Leiterplattenklemme SUPU 256704, 4-polig, RM 5, 16 A/250 V – Zuverlässige Verbindungslösung für Ihre Elektronikprojekte

Sie suchen eine robuste und zuverlässige Lösung zur Verbindung von Kabeln mit Leiterplatten? Die Leiterplattenklemme SUPU 256704 mit 4 Polen, einem Rastermaß von 5 mm und einer Belastbarkeit von 16 A bei 250 V ist die ideale Wahl für anspruchsvolle Elektronikanwendungen. Diese Klemme bietet eine sichere und effiziente Möglichkeit, elektrische Verbindungen in Geräten und Systemen zu realisieren und eignet sich hervorragend für sowohl Profis als auch ambitionierte Hobby-Elektroniker.

Produktmerkmale und Vorteile

Die Leiterplattenklemme SUPU 256704 zeichnet sich durch ihre hohe Funktionalität und Langlebigkeit aus. Sie wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden und bietet eine einfache Montage sowie eine sichere Verdrahtung.

• Hohe Stromtragfähigkeit: Mit einer Nennstrombelastung von 16 A und einer Nennspannung von 250 V ist diese Klemme für eine Vielzahl von Anwendungen geeignet, von kleinen Geräten bis hin zu industriellen Steuerungen.
• Zuverlässige Verbindungstechnik: Das bewährte Schraubanschluss-System sorgt für eine feste und sichere Verbindung, die auch unter Vibrationen und Temperaturschwankungen Bestand hat.
• Platzsparendes Design: Das Rastermaß von 5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders bei kompakten Geräten von Vorteil ist.
• Einfache Installation: Die Klemme ist für die direkte Montage auf Leiterplatten konzipiert und lässt sich schnell und unkompliziert mit Standard-Lötfahnen verbinden.
• Vierpolige Ausführung: Die 4 Anschlusspunkte bieten Flexibilität für komplexere Schaltungsdesigns und die Verteilung von Signalen oder Strom.
• Robuste Materialien: Gefertigt aus hochwertigen Kunststoffen und Metallkomponenten, gewährleistet die SUPU 256704 eine lange Lebensdauer und Beständigkeit gegen Umwelteinflüsse.

Technische Spezifikationen im Detail

Um Ihnen einen umfassenden Überblick über die technischen Eigenschaften der Leiterplattenklemme SUPU 256704 zu geben, haben wir die wichtigsten Spezifikationen in der folgenden Tabelle zusammengefasst. Diese Daten sind entscheidend für die Auswahl der richtigen Komponente für Ihr spezifisches Projekt und gewährleisten eine optimale Leistung und Sicherheit.

Merkmal	Spezifikation
Hersteller	SUPU
Modellnummer	256704
Polanzahl	4-polig
Rastermaß (Pitch)	5 mm
Nennstrom	16 A
Nennspannung	250 V
Anschlusstyp	Schraubklemme
Montageart	Durchsteckmontage (Through-Hole)
Gehäusematerial	Hochwertiger Isolierkunststoff (Typische Eigenschaften: Flammschutzmittel, hohe Temperaturbeständigkeit)
Kontaktmaterial	Verzinnte Kupferlegierung (Hohe Leitfähigkeit und Korrosionsbeständigkeit)
Abisolierlänge des Leiters	ca. 7-8 mm (empfohlen für sicheren Kontakt)
Temperaturbereich	-40°C bis +105°C (typisch für industrielle Anwendungen, genaue Angabe des Herstellers beachten)
Schutzart	Isolationsspannung von mindestens 2,5 kV (gemäß IEC-Normen, schützt vor Überschlägen)
Zulassungen	CE, RoHS (Hinweis: Verfügbarkeit spezifischer Zulassungen kann variieren, bitte prüfen Sie die Produktunterlagen des Herstellers)

Einsatzbereiche und Anwendungsvielfalt

Die Leiterplattenklemme SUPU 256704 ist eine äußerst vielseitige Komponente, die sich für eine breite Palette von elektronischen Anwendungen eignet. Ihre robuste Bauweise und die zuverlässige Anschlusstechnik machen sie zu einer bevorzugten Wahl in verschiedenen Branchen, wo eine sichere und dauerhafte elektrische Verbindung unerlässlich ist. Die Fähigkeit, höhere Ströme zu bewältigen, eröffnet zusätzliche Einsatzmöglichkeiten, die mit Standardklemmen nicht realisierbar wären.

• Industrielle Automatisierung und Steuerungstechnik: In Steuerungsgeräten, SPS-Systemen und Sensorik-Anbindungen sorgt die Klemme für eine stabile Signalübertragung und Stromversorgung. Ihre Robustheit gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit (abhängig von der weiteren Gehäusegestaltung) ist hier von großer Bedeutung.
• Netzteile und Stromversorgungsmodule: Aufgrund ihrer hohen Stromtragfähigkeit eignet sich die Klemme hervorragend für die interne Verdrahtung von Netzteilen, sowohl für Niedervolt- als auch für höhere Spannungsbereiche, solange die 250 V nicht überschritten werden.
• Beleuchtungstechnik: In LED-Treibern und Steuereinheiten für moderne Beleuchtungssysteme ermöglicht die Klemme eine sichere und effiziente Verbindung der Stromzuführung zur Leiterplatte.
• Haushaltsgeräte: Von Küchengeräten bis hin zu Unterhaltungselektronik kann die SUPU 256704 für die interne Verkabelung eingesetzt werden, wo Zuverlässigkeit und Sicherheit oberste Priorität haben.
• Mess- und Prüftechnik: In präzisen Messgeräten und Prüfaufbauten gewährleistet die Klemme eine störungsfreie Signalweiterleitung und eine stabile Stromversorgung der empfindlichen Komponenten.
• Prototypenbau und Entwicklung: Für Ingenieure und Entwickler bietet die Klemme eine robuste und einfach zu handhabende Lösung für die schnelle Realisierung von Prototypen und Testschaltungen.
• Kfz-Elektronik (eingeschränkt): Für bestimmte Anwendungen im Automotive-Bereich, die keine extremen Vibrationen oder Temperaturschocks erfordern und den Spezifikationen entsprechen, kann die Klemme ebenfalls eingesetzt werden.

Das Rastermaß von 5 mm erlaubt eine kompakte Bauweise der elektronischen Geräte, was in vielen modernen Anwendungen, wo Platz eine wichtige Rolle spielt, von unschätzbarem Wert ist. Die einfache Montage durch Lötverbindung auf der Leiterplatte spart wertvolle Entwicklungs- und Produktionszeit.

Qualität und Sicherheit – Was Sie erwarten können

Die Leiterplattenklemme SUPU 256704 repräsentiert das Engagement für Qualität und Sicherheit, das wir bei NER.de so schätzen. Jede Komponente wird unter Berücksichtigung strenger Qualitätsstandards gefertigt, um sicherzustellen, dass sie den anspruchsvollen Anforderungen moderner Elektronikanwendungen gerecht wird. Die Auswahl hochwertiger Materialien ist dabei fundamental.

Das Gehäusematerial besteht aus einem robusten, flammhemmenden Isolierkunststoff, der nicht nur die Sicherheit erhöht, indem er im Brandfall das Ausbreiten von Flammen verzögert, sondern auch eine hervorragende elektrische Isolation bietet. Dies ist entscheidend, um Kurzschlüsse zu verhindern und die Langlebigkeit des Produkts zu gewährleisten. Die inneren Kontakte sind typischerweise aus einer verzinnten Kupferlegierung gefertigt. Diese Legierung ist bekannt für ihre exzellente elektrische Leitfähigkeit, die einen geringen Übergangswiderstand und damit eine effiziente Stromübertragung sicherstellt. Gleichzeitig bietet sie einen guten Schutz vor Korrosion, was die Zuverlässigkeit der Verbindung über die Zeit hinweg erhöht, selbst in Umgebungen mit erhöhter Luftfeuchtigkeit.

Die Nennspannung von 250 V und der Nennstrom von 16 A sind nicht nur Zahlen auf dem Datenblatt, sondern Indikatoren für die Zuverlässigkeit und die Sicherheitsmargen, die bei der Konstruktion dieser Klemme berücksichtigt wurden. Dies ermöglicht Ihnen, sich auf die Funktionalität Ihrer Schaltungen zu verlassen, ohne Kompromisse bei der Sicherheit eingehen zu müssen. Die Einhaltung internationaler Normen wie RoHS, die die Beschränkung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten vorschreibt, unterstreicht zusätzlich das Bekenntnis zu sicheren und umweltverträglichen Produkten. Bei der Auswahl der richtigen Komponenten für Ihre Projekte, sei es in der industriellen Fertigung, im Prototypenbau oder in spezialisierten elektronischen Geräten, können Sie sich auf die Leistungsfähigkeit und Sicherheit der Leiterplattenklemme SUPU 256704 verlassen.

FAQ – Häufig gestellte Fragen zu Leiterplattenklemme SUPU 256704, 4-polig, RM 5, 16 A/250 V

Kann ich diese Klemme auch für höhere Spannungen als 250 V verwenden?

Nein, die Nennspannung von 250 V ist die maximal zulässige Betriebsspannung für die Leiterplattenklemme SUPU 256704. Die Überschreitung dieser Spannung kann zu Beschädigungen der Klemme, Isolationsdurchschlägen und potenziellen Gefahren führen. Bitte halten Sie sich strikt an die angegebenen technischen Spezifikationen, um die Sicherheit und Funktionalität Ihrer Schaltung zu gewährleisten.

Welche Drahtquerschnitte können mit dieser Klemme verbunden werden?

Die Klemme ist für eine Vielzahl von Drahtquerschnitten ausgelegt, die typischerweise im Bereich von 0,5 mm² bis 2,5 mm² liegen (entspricht etwa AWG 22 bis AWG 14). Die genaue maximale Querschnittsgröße hängt vom spezifischen Design des Schraubanschlusses ab. Es ist ratsam, die maximale Drahtstärke gemäß den Herstellerangaben zu beachten, um einen sicheren und festen Kontakt zu gewährleisten.

Ist die Klemme für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit geeignet?

Die Leiterplattenklemme SUPU 256704 besteht aus isolierenden Kunststoffen und typischerweise verzinnten Kontakten, die eine gewisse Korrosionsbeständigkeit aufweisen. Für den Einsatz in Umgebungen mit sehr hoher Luftfeuchtigkeit oder direktem Wasserkontakt ist jedoch eine zusätzliche Schutzmaßnahme, wie z.B. eine geeignete Gehäuseabdichtung des Gesamtgerätes, empfehlenswert, um Langzeitschäden zu vermeiden.

Wie montiere ich die Klemme korrekt auf der Leiterplatte?

Die Klemme ist für die Durchsteckmontage (Through-Hole) konzipiert. Das bedeutet, dass die Anschlussbeinchen der Klemme durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Leiterplatte verlötet werden. Achten Sie auf eine saubere Lötung, um eine optimale elektrische Verbindung sicherzustellen.

Welchen Zweck erfüllt das Rastermaß von 5 mm?

Das Rastermaß (Pitch) gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte an. Ein Rastermaß von 5 mm ist ein gängiger Standard in der Elektronik und ermöglicht eine relativ hohe Packungsdichte der Komponenten auf der Leiterplatte. Dies ist besonders vorteilhaft bei der Entwicklung kompakter elektronischer Geräte, bei denen der verfügbare Platz begrenzt ist.

Wie schließe ich die Kabel sicher an die Klemme an?

Die Kabel werden mit Hilfe der integrierten Schraubklemmen an die Leiterplattenklemme angeschlossen. Dazu wird der abisolierte Draht des Kabels in die vorgesehene Öffnung geführt und die Schraube fest angezogen, um den Draht sicher zu fixieren. Achten Sie darauf, die Schraube nicht zu überdrehen, um Beschädigungen zu vermeiden, und stellen Sie sicher, dass keine einzelnen Drahtlitzen hervorstehen, um Kurzschlüsse zu verhindern.

Bietet diese Klemme eine Zulassung für den Einsatz in sicherheitskritischen Anwendungen?

Die Klemme SUPU 256704 verfügt üblicherweise über allgemeine Zulassungen wie CE und RoHS, die eine grundlegende Konformität mit europäischen Normen und Richtlinien bescheinigen. Für sicherheitskritische Anwendungen, wie sie in der Medizintechnik oder in sicherheitsrelevanten Industriestandards vorkommen, sind oft spezifischere und strengere Zulassungen erforderlich (z.B. UL, VDE-Zertifizierung für bestimmte Anwendungsbereiche). Bitte prüfen Sie die detaillierten Produktunterlagen des Herstellers und die Anforderungen Ihrer spezifischen Anwendung, um die Eignung sicherzustellen.
