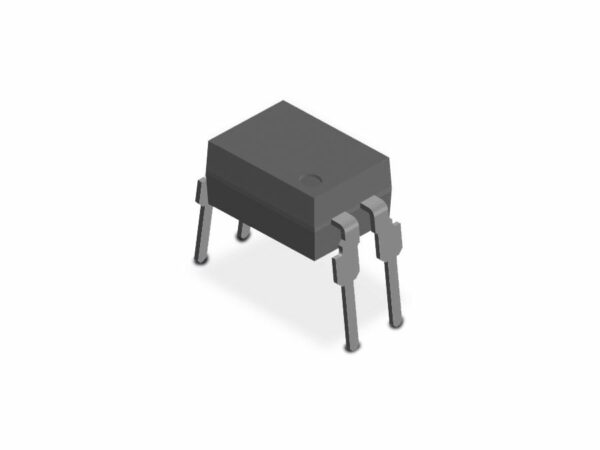

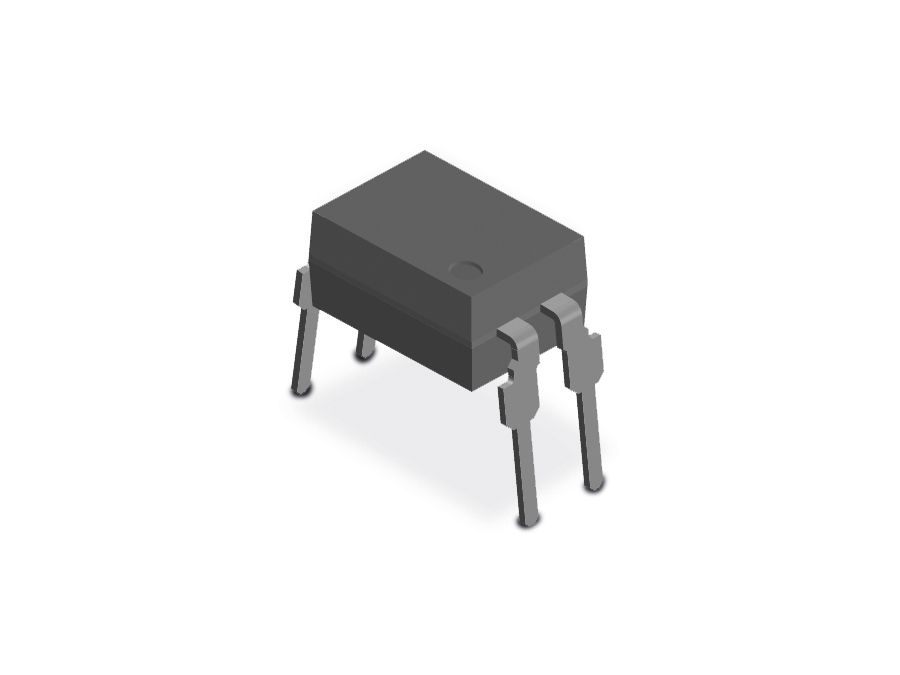

Tauchen Sie ein in die Welt der sicheren Signalübertragung mit dem Optokoppler SFH617A-3 – Ihrem zuverlässigen Partner für galvanische Trennung und störungsfreie Kommunikation in Ihren elektronischen Schaltungen. Dieses kleine, aber leistungsstarke Bauelement öffnet Ihnen die Tür zu neuen Möglichkeiten und schützt gleichzeitig Ihre wertvollen Systeme vor unerwünschten Einflüssen.
Entdecken Sie die Welt der galvanischen Trennung mit dem Optokoppler SFH617A-3
Der Optokoppler SFH617A-3 ist mehr als nur ein elektronisches Bauteil; er ist ein Schutzschild für Ihre Schaltungen, ein Garant für saubere Signale und ein Schlüssel zur Optimierung Ihrer Designs. Er ermöglicht die sichere Übertragung von Signalen zwischen zwei Stromkreisen, die galvanisch voneinander getrennt sind. Das bedeutet, dass keine direkte elektrische Verbindung besteht, was Ihre Schaltungen vor Überspannungen, Stromspitzen und anderen potenziell schädlichen Einflüssen schützt. Stellen Sie sich vor, Sie bauen ein hochsensibles Messgerät und möchten sicherstellen, dass Störungen aus dem Stromnetz die Messwerte nicht verfälschen. Oder Sie entwickeln eine Steuerung für eine industrielle Anwendung, bei der hohe Spannungen im Spiel sind und empfindliche Mikrocontroller geschützt werden müssen. In all diesen Fällen ist der Optokoppler SFH617A-3 die ideale Lösung.
Aber was macht diesen Optokoppler so besonders? Es ist die Kombination aus Zuverlässigkeit, Vielseitigkeit und einfacher Handhabung. Der SFH617A-3 ist ein bewährtes Bauelement, das in einer Vielzahl von Anwendungen eingesetzt wird, von der Industrieelektronik über die Medizintechnik bis hin zur Unterhaltungselektronik. Seine robuste Bauweise und seine hervorragenden elektrischen Eigenschaften machen ihn zu einer sicheren Wahl für Ihre Projekte. Und das Beste daran: Er ist einfach zu integrieren und erfordert nur wenige externe Komponenten.
Lassen Sie uns einen genaueren Blick auf die Funktionsweise und die Vorteile dieses faszinierenden Bauelements werfen.
Wie funktioniert ein Optokoppler?
Das Geheimnis des Optokopplers SFH617A-3 liegt in seiner genialen Konstruktion. Er besteht im Wesentlichen aus einer Infrarot-Leuchtdiode (LED) und einem lichtempfindlichen Transistor, die in einem Gehäuse untergebracht sind. Wenn Strom durch die LED fließt, sendet sie Infrarotlicht aus. Dieses Licht trifft auf den Transistor und schaltet ihn durch. Auf diese Weise wird das elektrische Signal von der LED auf den Transistor übertragen, ohne dass eine direkte elektrische Verbindung besteht.
Diese galvanische Trennung bietet eine Reihe von entscheidenden Vorteilen:
- Schutz vor Überspannungen: Der Optokoppler verhindert, dass Überspannungen von einem Stromkreis in den anderen gelangen und empfindliche Bauelemente beschädigen.
- Unterdrückung von Störungen: Er filtert Störungen und Rauschen heraus, die sonst die Signalqualität beeinträchtigen könnten.
- Potentialtrennung: Er ermöglicht die Verbindung von Stromkreisen mit unterschiedlichen Potentialen, ohne dass es zu Kurzschlüssen oder anderen Problemen kommt.
- Erhöhte Sicherheit: Er schützt den Benutzer vor gefährlichen Spannungen, indem er eine sichere Trennung zwischen der Steuerung und dem anzusteuernden Gerät gewährleistet.
Die technischen Details des SFH617A-3 im Überblick
Um die Leistungsfähigkeit des Optokopplers SFH617A-3 voll auszuschöpfen, ist es wichtig, seine technischen Daten genau zu kennen. Hier sind die wichtigsten Parameter:
| Parameter | Wert |
|---|---|
| Vorwärtsspannung der LED (VF) | 1.25 V (typisch) |
| Vorwärtsstrom der LED (IF) | 60 mA (maximal) |
| Kollektor-Emitter-Spannung (VCEO) | 70 V (maximal) |
| Stromübertragungsverhältnis (CTR) | 50 – 600 % |
| Isolationsspannung | 5300 V RMS |
| Betriebstemperaturbereich | -55°C bis +110°C |
Das Stromübertragungsverhältnis (CTR) ist ein besonders wichtiger Parameter. Er gibt an, wie viel Strom am Ausgang des Transistors fließt, im Verhältnis zum Strom, der in die LED eingespeist wird. Ein CTR von 100 % bedeutet beispielsweise, dass bei einem Eingangsstrom von 1 mA auch ein Ausgangsstrom von 1 mA fließt. Der SFH617A-3 bietet einen CTR von 50 bis 600 %, was ihn für eine Vielzahl von Anwendungen geeignet macht.
Die hohe Isolationsspannung von 5300 V RMS ist ein weiterer wichtiger Vorteil. Sie garantiert eine sichere galvanische Trennung und schützt Ihre Schaltungen zuverlässig vor Überspannungen und anderen potenziell gefährlichen Einflüssen.
Anwendungsbereiche des Optokopplers SFH617A-3
Die Vielseitigkeit des Optokopplers SFH617A-3 kennt kaum Grenzen. Er findet in unzähligen Anwendungen Verwendung, von denen wir Ihnen hier einige vorstellen möchten, um Ihre Kreativität anzuregen:
- Industrielle Steuerungstechnik: In der Industrie werden Optokoppler eingesetzt, um SPS-Systeme (Speicherprogrammierbare Steuerungen) von den anzusteuernden Geräten zu isolieren. Dies schützt die SPS vor Störungen und Überspannungen, die in industriellen Umgebungen häufig vorkommen.
- Netzteile: In Schaltnetzteilen dienen Optokoppler zur Rückkopplung der Ausgangsspannung, um diese konstant zu halten. Sie gewährleisten eine sichere Trennung zwischen dem Primär- und Sekundärkreis des Netzteils.
- Motorsteuerungen: Bei der Steuerung von Elektromotoren werden Optokoppler verwendet, um die Steuersignale galvanisch von den Leistungstreibern zu trennen. Dies schützt die Steuerelektronik vor den hohen Spannungen und Strömen, die beim Betrieb von Motoren auftreten.
- Medizintechnik: In medizinischen Geräten ist die Sicherheit von Patient und Anwender von höchster Bedeutung. Optokoppler werden eingesetzt, um eine sichere galvanische Trennung zwischen den verschiedenen Stromkreisen des Geräts zu gewährleisten und das Risiko von elektrischen Schlägen zu minimieren.
- Audio- und Videotechnik: In Audio- und Videogeräten werden Optokoppler verwendet, um Störungen und Rauschen zu unterdrücken, die die Signalqualität beeinträchtigen könnten. Sie tragen dazu bei, ein sauberes und störungsfreies Signal zu gewährleisten.
- Computer- und Peripheriegeräte: In Computern und Peripheriegeräten werden Optokoppler eingesetzt, um die Datenübertragung zwischen verschiedenen Komponenten galvanisch zu trennen. Dies schützt die empfindliche Elektronik vor Überspannungen und Störungen.
Dies ist nur eine kleine Auswahl der unzähligen Anwendungen, in denen der Optokoppler SFH617A-3 eingesetzt werden kann. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zu einem unverzichtbaren Bauelement für jeden Elektronikentwickler.
Praktische Tipps für den Einsatz des Optokopplers SFH617A-3
Damit Sie den Optokoppler SFH617A-3 optimal in Ihre Schaltungen integrieren können, haben wir einige praktische Tipps für Sie zusammengestellt:
- Wahl des Vorwiderstands für die LED: Der Vorwiderstand begrenzt den Strom durch die LED und schützt sie vor Überlastung. Der Wert des Vorwiderstands sollte so gewählt werden, dass der Vorwärtsstrom der LED (IF) im zulässigen Bereich liegt. Verwenden Sie zur Berechnung des Vorwiderstands die folgende Formel:
R = (VCC – VF) / IF
Dabei ist VCC die Versorgungsspannung, VF die Vorwärtsspannung der LED und IF der gewünschte Vorwärtsstrom. - Ansteuerung des Transistors: Der Transistor kann entweder als Schalter oder als Verstärker betrieben werden. Bei der Verwendung als Schalter wird der Transistor entweder vollständig durchgeschaltet oder gesperrt. Bei der Verwendung als Verstärker wird der Transistor in einem linearen Bereich betrieben, um das Signal zu verstärken.
- Berücksichtigung des Stromübertragungsverhältnisses (CTR): Das CTR ist ein wichtiger Parameter bei der Auslegung der Schaltung. Er gibt an, wie viel Strom am Ausgang des Transistors fließt, im Verhältnis zum Strom, der in die LED eingespeist wird. Stellen Sie sicher, dass das CTR für Ihre Anwendung ausreichend ist.
- Entkopplungskondensatoren: Verwenden Sie Entkopplungskondensatoren in der Nähe des Optokopplers, um Störungen zu unterdrücken und die Signalqualität zu verbessern.
- Layout der Leiterplatte: Achten Sie auf ein sauberes Layout der Leiterplatte, um Störungen und Übersprechen zu minimieren. Halten Sie die Zuleitungen zum Optokoppler so kurz wie möglich.
Mit diesen Tipps sind Sie bestens gerüstet, um den Optokoppler SFH617A-3 erfolgreich in Ihre Projekte zu integrieren.
Der Optokoppler SFH617A-3: Mehr als nur ein Bauelement – ein Versprechen für Ihre Projekte
Der Optokoppler SFH617A-3 ist nicht nur ein elektronisches Bauelement, sondern ein Versprechen für Ihre Projekte. Er verspricht Sicherheit, Zuverlässigkeit und Leistungsfähigkeit. Er ermöglicht Ihnen, innovative Schaltungen zu entwickeln, die höchsten Ansprüchen genügen. Mit seiner Hilfe können Sie Ihre Ideen verwirklichen und Ihre Projekte zum Erfolg führen. Lassen Sie sich von seinen Möglichkeiten inspirieren und entdecken Sie die Welt der sicheren Signalübertragung.
FAQ – Häufig gestellte Fragen zum Optokoppler SFH617A-3
Was ist der Unterschied zwischen einem Optokoppler und einem Relais?
Sowohl Optokoppler als auch Relais werden zur galvanischen Trennung von Stromkreisen verwendet, aber sie funktionieren unterschiedlich und haben unterschiedliche Vor- und Nachteile. Ein Relais ist ein elektromechanisches Bauelement, das einen Schalter mit Hilfe eines Elektromagneten betätigt. Ein Optokoppler hingegen verwendet Licht, um das Signal zu übertragen. Optokoppler sind in der Regel schneller, kleiner, langlebiger und verbrauchen weniger Strom als Relais. Allerdings können Relais höhere Ströme und Spannungen schalten.
Wie finde ich den richtigen Vorwiderstand für die LED des Optokopplers?
Der Vorwiderstand für die LED des Optokopplers begrenzt den Strom und schützt sie vor Beschädigung. Der Wert des Widerstands hängt von der Versorgungsspannung, der Vorwärtsspannung der LED und dem gewünschten Strom ab. Verwenden Sie die folgende Formel, um den Widerstand zu berechnen:
R = (VCC – VF) / IF
Dabei ist VCC die Versorgungsspannung, VF die Vorwärtsspannung der LED (siehe Datenblatt) und IF der gewünschte Vorwärtsstrom (in der Regel zwischen 5 und 20 mA). Wählen Sie einen Widerstandswert, der nahe am berechneten Wert liegt, und überprüfen Sie, ob der Strom im zulässigen Bereich liegt.
Wie kann ich das Stromübertragungsverhältnis (CTR) des Optokopplers messen?
Das Stromübertragungsverhältnis (CTR) gibt an, wie effizient der Optokoppler das Signal überträgt. Um das CTR zu messen, legen Sie einen bekannten Strom (IF) an die LED an und messen Sie den resultierenden Strom (IC) am Kollektor des Transistors. Das CTR berechnet sich dann wie folgt:
CTR = (IC / IF) 100 %
Beachten Sie, dass das CTR von verschiedenen Faktoren abhängt, wie z.B. der Temperatur und dem Vorwärtsstrom. Messen Sie das CTR unter den Betriebsbedingungen, unter denen der Optokoppler eingesetzt werden soll.
Kann ich den Optokoppler SFH617A-3 verwenden, um ein PWM-Signal zu übertragen?
Ja, der Optokoppler SFH617A-3 kann verwendet werden, um ein PWM-Signal (Pulsweitenmodulation) zu übertragen. Allerdings ist die maximale Frequenz des PWM-Signals durch die Schaltgeschwindigkeit des Optokopplers begrenzt. Überprüfen Sie das Datenblatt des Optokopplers, um die maximale Schaltfrequenz zu ermitteln. Für höhere Frequenzen sind möglicherweise spezielle High-Speed-Optokoppler erforderlich.
Wie schütze ich den Optokoppler vor Störungen und Überspannungen?
Um den Optokoppler vor Störungen und Überspannungen zu schützen, können Sie verschiedene Maßnahmen ergreifen:
- Verwenden Sie Entkopplungskondensatoren in der Nähe des Optokopplers, um Störungen zu unterdrücken.
- Verwenden Sie eine TVS-Diode (Transient Voltage Suppression) am Ausgang des Optokopplers, um Überspannungen abzuleiten.
- Achten Sie auf ein sauberes Layout der Leiterplatte, um Störungen und Übersprechen zu minimieren.
- Verwenden Sie geschirmte Kabel, um die Signalleitungen vor elektromagnetischen Störungen zu schützen.
Wie finde ich heraus, ob der Optokoppler defekt ist?
Es gibt verschiedene Möglichkeiten, um zu überprüfen, ob ein Optokoppler defekt ist:
- Messen Sie den Widerstand zwischen den Anschlüssen der LED. Ein defekte LED hat entweder einen sehr hohen oder einen sehr niedrigen Widerstand.
- Legen Sie eine Spannung an die LED an und überprüfen Sie, ob sie leuchtet.
- Messen Sie den Stromübertragungsverhältnis (CTR) des Optokopplers. Ein defekter Optokoppler hat ein sehr niedriges oder gar kein CTR.
- Verwenden Sie ein Oszilloskop, um die Signale am Ein- und Ausgang des Optokopplers zu überprüfen.
Wenn Sie Zweifel haben, tauschen Sie den Optokoppler gegen einen neuen aus.
