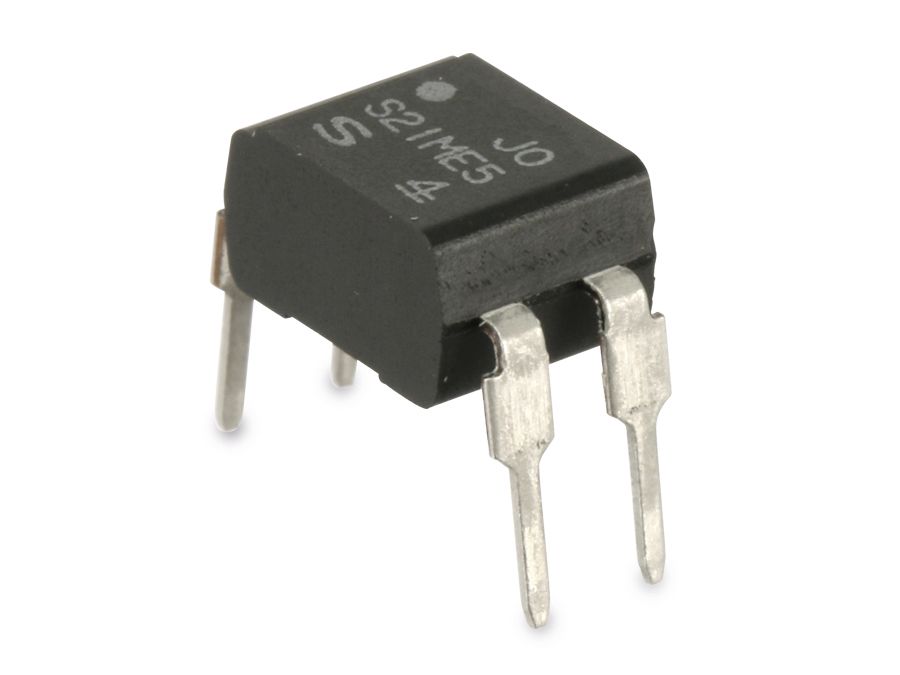

Sharp Optokoppler S21ME5: Präzision und Zuverlässigkeit für Ihre anspruchsvollen Elektronikprojekte
Der Sharp Optokoppler S21ME5 ist eine hochentwickelte Komponente, die speziell für Anwendungen entwickelt wurde, bei denen eine galvanische Trennung zwischen Steuersignal und Last unerlässlich ist. Er eignet sich ideal für Ingenieure, Entwickler und versierte Hobbyisten, die höchste Ansprüche an Sicherheit, Störungsfreiheit und Signalintegrität stellen.
Was ist ein Optokoppler und warum ist er wichtig?
Ein Optokoppler, auch als Optoisolator bekannt, ist ein elektronisches Bauelement, das die Übertragung eines elektrischen Signals von einem Stromkreis zu einem anderen durch die Verwendung von Licht ermöglicht. Dies geschieht, indem eine lichtemittierende Diode (LED) und ein lichtempfindlicher Sensor (wie ein Fototransistor oder Fotodiodenarray) in einem einzigen Gehäuse integriert sind. Die LED wandelt das elektrische Eingangssignal in Licht um, das dann den lichtempfindlichen Sensor im Ausgangskreis aktiviert. Der entscheidende Vorteil dieses Aufbaus ist die vollständige elektrische Trennung zwischen Ein- und Ausgang. Das bedeutet, dass keine elektrische Verbindung zwischen den beiden Schaltungsteilen besteht, wodurch empfindliche Bauteile vor Überspannungen, Rauschen oder Erdungsschleifen geschützt werden.
Diese galvanische Trennung ist in vielen Bereichen der Elektronik von entscheidender Bedeutung. Sie erhöht die Sicherheit, da sie verhindert, dass gefährliche Spannungen vom einen Teil der Schaltung zum anderen übertragen werden. Sie verbessert die Leistung, indem sie unerwünschte Störungen und Rauschen unterdrückt, die die Signalqualität beeinträchtigen könnten. Und sie ermöglicht die Verbindung von Schaltungen mit unterschiedlichen Spannungspegeln oder Massenreferenzen, was in komplexen Systemen häufig vorkommt.
Die Kernvorteile des Sharp Optokopplers S21ME5
Der Sharp Optokoppler S21ME5 zeichnet sich durch eine Reihe herausragender Eigenschaften aus, die ihn zu einer bevorzugten Wahl für professionelle und anspruchsvolle Anwendungen machen:
- Hervorragende Isolationseigenschaften: Der S21ME5 bietet eine hohe Spannungsfestigkeit und minimiert das Risiko von Durchschlägen. Dies schützt Ihre empfindlichen Steuergeräte effektiv vor potenziell schädlichen Spannungsspitzen oder Fehlern in der angeschlossenen Last.
- Zuverlässige Signalübertragung: Dank präziser Fertigung und hochwertiger interner Komponenten gewährleistet der S21ME5 eine klare und unverfälschte Übertragung von Steuersignalen. Sie können sich auf eine konsistente Leistung verlassen, selbst unter anspruchsvollen Betriebsbedingungen.
- Kompakte Bauweise: Das Bauteil ist in einem Standardgehäuse untergebracht, das eine einfache Integration in bestehende oder neue Schaltungsdesigns ermöglicht. Dies ist besonders vorteilhaft, wenn Platz in Ihrer Anwendung eine Rolle spielt.
- Breiter Betriebstemperaturbereich: Der S21ME5 ist darauf ausgelegt, auch bei extremen Temperaturen zuverlässig zu funktionieren, was seine Einsatzmöglichkeiten in verschiedenen Umgebungen erweitert.
- Hohe Zuverlässigkeit und Langlebigkeit: Sharp ist bekannt für die Qualität seiner Elektronikkomponenten. Der S21ME5 ist auf Langlebigkeit ausgelegt und bietet eine stabile Leistung über einen langen Zeitraum, was Ausfallzeiten minimiert und die Betriebskosten senkt.
Technische Spezifikationen im Detail
Um Ihnen die bestmögliche Entscheidungsgrundlage zu bieten, haben wir die wichtigsten technischen Spezifikationen des Sharp Optokopplers S21ME5 übersichtlich aufbereitet. Diese Daten spiegeln die Leistungsfähigkeit und Robustheit dieses Bauteils wider.
| Merkmal | Spezifikation | Bedeutung für Sie |
|---|---|---|
| Typische LED-Stromstärke (If) | 5 mA | Ermöglicht einen energieeffizienten Betrieb des Optokopplers, ideal für batteriebetriebene oder stromsparende Systeme. |
| Mindest-LED-Stromstärke für Sättigung (Ifsat) | 2 mA | Zeigt die geringe Ansteuerleistung an, die für eine zuverlässige Schaltung des Ausgangstransistors benötigt wird. Dies erhöht die Flexibilität bei der Auswahl der Treiberkomponenten. |
| Mindest-CTR (Current Transfer Ratio) | 50% | Definiert das Verhältnis des Ausgangsstroms zum Eingangsstrom. Ein CTR von mindestens 50% bedeutet, dass der Ausgangsstrom mindestens die Hälfte des Eingangsstroms beträgt, was eine gute Verstärkung und Zuverlässigkeit der Signalübertragung gewährleistet. |
| Maximale Ausgangsspannung (Vceo) | 35 V | Gibt die maximale Spannung an, die der Fototransistor im ausgeschalteten Zustand sicher verarbeiten kann. Dies schützt den Ausgang vor Überspannung. |
| Isolationsspannung (Viso) | 5000 Vrms | Dies ist ein entscheidender Wert, der die Fähigkeit des Optokopplers angibt, Spannungen zwischen dem Ein- und Ausgang zu isolieren. 5000 Vrms bedeutet eine sehr hohe Sicherheit und Schutz vor gefährlichen Spannungsdifferenzen. |
| Betriebstemperaturbereich | -30°C bis +100°C | Gewährleistet eine zuverlässige Funktion in einer breiten Palette von Umgebungsbedingungen, von kalten Umgebungen bis hin zu mäßig warmen Anlagen. |
| Gehäusetyp | DIP-6 | Ein gängiger und einfach zu handhabender Gehäusetyp für Durchsteckmontage (THT), der eine unkomplizierte Platzierung auf Leiterplatten ermöglicht. |
Umfassende Anwendungsgebiete für den S21ME5
Die Vielseitigkeit und Zuverlässigkeit des Sharp Optokopplers S21ME5 machen ihn zu einer exzellenten Wahl für eine breite Palette von elektronischen Anwendungen. Seine Fähigkeit, präzise und sicher elektrische Signale zu übertragen, ist in vielen modernen Technologien unverzichtbar.
Industrielle Automatisierung und Steuerung
In industriellen Umgebungen sind Robustheit und Sicherheit von höchster Priorität. Der S21ME5 schützt empfindliche Mikrocontroller und SPS-Systeme (Speicherprogrammierbare Steuerungen) vor den oft rauen Bedingungen und potenziellen Störungen, die in Produktionsanlagen auftreten können. Ob es darum geht, Motoren zu steuern, Sensoren auszulesen oder digitale Signale zwischen verschiedenen Baugruppen zu trennen – der S21ME5 sorgt für eine zuverlässige Schnittstelle und erhöht die Lebensdauer der Steuerungskomponenten.
Stromversorgungsdesign
Bei der Entwicklung von Schaltnetzteilen oder anderen Leistungselektronik-Anwendungen ist die galvanische Trennung zwischen der Netzseite und der Niedervoltseite entscheidend für die Sicherheit. Der S21ME5 kann hier verwendet werden, um das Rückkopplungssignal von der Sekundärseite zur Primärseite zu übertragen, ohne eine elektrische Verbindung herzustellen. Dies ist essenziell, um Benutzer vor gefährlichen Netzspannungen zu schützen.
Medizintechnik
In medizinischen Geräten, bei denen die Sicherheit von Patienten und Bedienpersonal an erster Stelle steht, ist die galvanische Trennung unerlässlich. Der S21ME5 kann dazu beitragen, sensible Patientendaten oder biometrische Messungen von potenziellen elektrischen Gefahren zu isolieren. Dies gewährleistet, dass medizinische Geräte sicher und störungsfrei arbeiten und den strengen regulatorischen Anforderungen entsprechen.
Telekommunikation
In der Telekommunikationstechnik werden oft verschiedene Geräte mit unterschiedlichen Spannungspegeln und Massebezügen miteinander verbunden. Der S21ME5 ermöglicht die sichere Übertragung von Signalen zwischen diesen Geräten und schützt sie vor gegenseitiger Beeinflussung oder Beschädigung durch Spannungsspitzen oder Rauschen, die in komplexen Netzwerken auftreten können.
Audio- und Videotechnik
Auch in der hochwertigen Audio- und Videotechnik spielt die Rauschunterdrückung eine wichtige Rolle. Optokoppler wie der S21ME5 können dazu beitragen, Brummschleifen und unerwünschte Geräusche zu vermeiden, indem sie verschiedene Audiokomponenten elektrisch voneinander trennen. Dies führt zu einer reineren Signalqualität und einem besseren Klangerlebnis.
Sicherheitssysteme
In Einbruchmeldeanlagen oder anderen Sicherheitssystemen ist eine unterbrechungsfreie und sichere Signalübertragung entscheidend. Der S21ME5 kann dazu beitragen, Alarmsignale von Sensoren zu einer Zentrale zu leiten, ohne dass ein direkter elektrischer Pfad für Störungen oder Manipulationen besteht.
Häufig gestellte Fragen zum Sharp Optokoppler S21ME5
FAQ – Häufig gestellte Fragen zu Sharp Optokoppler S21ME5
Was ist die Hauptfunktion eines Optokopplers wie des S21ME5?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei Stromkreisen. Das bedeutet, dass ein elektrisches Signal von einer Schaltung zur anderen übertragen wird, ohne dass eine direkte elektrische Verbindung besteht. Dies schützt empfindliche Komponenten vor Spannungsspitzen, Rauschen und Erdungsschleifen und erhöht die allgemeine Sicherheit und Zuverlässigkeit des Systems.
Kann der S21ME5 mit unterschiedlichen Spannungspegeln arbeiten?
Ja, das ist gerade der Vorteil des S21ME5. Er ermöglicht die Übertragung von Signalen zwischen Schaltungen, die mit unterschiedlichen Spannungspegeln oder sogar unterschiedlichen Massebezügen arbeiten, ohne diese Schaltungen zu beeinträchtigen. Die maximale Ausgangsspannung von 35 V gibt an, welche Spannung der Fototransistor im ausgeschalteten Zustand sicher verarbeiten kann, während die Isolationsspannung die Trennung zwischen Ein- und Ausgang sicherstellt.
Wie wird der S21ME5 in einer Schaltung verbaut?
Der Sharp Optokoppler S21ME5 wird typischerweise als Durchsteckbauteil (THT – Through-Hole Technology) in einem DIP-6-Gehäuse geliefert. Dies bedeutet, dass er durch Löcher auf einer Leiterplatte gesteckt und von der Unterseite verlötet wird. Die genaue Beschaltung hängt von der spezifischen Anwendung ab, aber im Wesentlichen wird die LED auf der Eingangsseite mit dem Steuersignal und einer Stromquelle verbunden, und der Fototransistor auf der Ausgangsseite schaltet dann eine Last.
Welchen Einfluss hat die Current Transfer Ratio (CTR) des S21ME5?
Die Current Transfer Ratio (CTR) beschreibt das Verhältnis des Ausgangsstroms zum Eingangsstrom des Optokopplers. Ein CTR von mindestens 50% beim S21ME5 bedeutet, dass der Ausgangsstrom mindestens 50% des Eingangsstroms (in der LED) beträgt. Dies ist wichtig, da es bestimmt, wie viel Strom der Ausgang schalten kann und wie empfindlich die Ansteuerung ist. Ein höherer CTR ermöglicht oft die Ansteuerung mit geringeren Eingangsstromstärken.
Ist der S21ME5 für Hochfrequenzanwendungen geeignet?
Der Sharp Optokoppler S21ME5 ist für allgemeine Signalübertragungsaufgaben konzipiert und bietet gute Leistung für viele Standardanwendungen. Für extrem hohe Frequenzen, bei denen Bandbreite und Anstiegszeiten kritisch sind, gibt es spezialisierte Optokoppler-Typen mit optimierten Kennlinien. Für typische digitale und analoge Signalübertragungen in industriellen und Verbraucherelektronik-Anwendungen ist der S21ME5 jedoch sehr gut geeignet.
Wie schützt der S21ME5 vor Überspannungen?
Der S21ME5 schützt vor Überspannungen, indem er eine physische Barriere aus Licht zwischen der Eingangs- und der Ausgangsschaltung schafft. Wenn eine Überspannung auf der Eingangsseite auftritt, kann sie die LED beschädigen, aber dank der galvanischen Trennung wird sie nicht direkt auf die Ausgangsschaltung übertragen. Die hohe Isolationsspannung von 5000 Vrms stellt sicher, dass auch hohe Spannungsdifferenzen zwischen den beiden Seiten sicher getrennt bleiben.
Wo finde ich weitere technische Details oder Datenblätter zum S21ME5?
Detaillierte technische Informationen, einschließlich Schaltplänen, detaillierten Kennlinien und spezifischen Anwendungsbeispielen, finden Sie im offiziellen Datenblatt des Herstellers. Dieses Datenblatt ist auf der Website von Sharp oder bei spezialisierten Elektronikdistributoren wie NER.de verfügbar und liefert alle notwendigen Spezifikationen für die korrekte Integration des Bauteils in Ihre Schaltung.
