Passive Bauteile: Präzision für jede Schaltung
In der Welt der Elektronik sind passive Bauteile das Fundament jeder komplexen Schaltung. Sie sind unverzichtbar für die Filterung, Speicherung, Spannungsregelung und Signalverarbeitung und bilden die Basis für alles von einfachen Konsumgütern bis hin zu hochentwickelten industriellen Systemen. NER.de bietet Ihnen eine umfassende Auswahl an hochwertigen passiven Bauteilen, sorgfältig kuratiert, um den vielfältigen Anforderungen von Hobbyisten, Ingenieuren und professionellen Entwicklern gerecht zu werden. Ob Sie präzise Kondensatoren für Audioanwendungen, robuste Widerstände für Leistungselektronik oder induktive Bauelemente für effiziente Energieübertragung suchen – bei uns finden Sie die passenden Komponenten, die für Zuverlässigkeit und Performance stehen.
Was sind passive Bauteile und ihre Bedeutung?
Passive Bauteile sind elektronische Komponenten, die keine zusätzliche Energie aus einer externen Quelle benötigen, um zu funktionieren. Sie speichern, wandeln um oder widerstehen elektrischer Energie, ohne sie aktiv zu verstärken. Die drei Grundtypen sind Widerstände, Kondensatoren und Induktivitäten. Ihre Auswahl und präzise Einhaltung der Spezifikationen sind entscheidend für die Funktionalität, Stabilität und Lebensdauer elektronischer Geräte. Eine fehlerhafte Komponente kann zu Fehlfunktionen, geringerer Leistung oder im schlimmsten Fall zu Systemausfällen führen. Daher legt NER.de größten Wert auf die Qualität und Spezifikationsgenauigkeit der angebotenen passiven Bauteile, unterstützt durch führende Hersteller wie Vishay, Murata, TDK und KEMET.
Worauf sollten Kunden beim Kauf von passiven Bauteilen achten?
Beim Kauf von passiven Bauteilen ist eine sorgfältige Prüfung verschiedener technischer Spezifikationen unerlässlich, um die optimale Leistung und Zuverlässigkeit für Ihre spezifische Anwendung zu gewährleisten. Berücksichtigen Sie stets folgende Aspekte:
- Nennwert (R, C, L): Die primäre Spezifikation gibt den gewünschten Widerstandswert (Ohm), die Kapazität (Farad) oder die Induktivität (Henry) an. Achten Sie auf die angegebene Toleranz, da diese die Genauigkeit des Bauteils definiert und für präzise Schaltungen kritisch ist.
- Toleranz: Angegeben in Prozent (z.B. ±1%, ±5%, ±10%), bestimmt die Toleranz die Abweichung des tatsächlichen Wertes vom Nennwert. Für empfindliche Schaltungen sind Bauteile mit geringerer Toleranz erforderlich.
- Nennleistung (Widerstände): Die maximale Leistung, die ein Widerstand dauerhaft ohne Beschädigung ableiten kann. Diese wird in Watt (W) angegeben und muss für die jeweilige Anwendung ausreichend dimensioniert sein, um Überhitzung zu vermeiden.
- Betriebsspannung: Die maximale Spannung, die das Bauteil sicher verarbeiten kann. Dies gilt insbesondere für Kondensatoren, bei denen eine Überschreitung zu Durchschlag und Zerstörung führen kann.
- Temperaturkoeffizient (TC): Beschreibt, wie stark sich der Wert des Bauteils mit der Temperatur ändert. Dies ist wichtig für Anwendungen, die in einem breiten Temperaturbereich arbeiten.
- Bauform und Größe (Package): Die physische Größe und Art des Anschlusses (z.B. SMD, Through-Hole) muss zur Platine und den Montageanforderungen passen.
- Material und Technologie: Verschiedene Materialien und Technologien (z.B. Keramikkondensatoren, Tantal-Kondensatoren, Metallfilmwiderstände, Shunt-Widerstände) bieten unterschiedliche Eigenschaften hinsichtlich Frequenzgang, Stabilität und Strombelastbarkeit.
- Umwelt- und Normenkonformität: Achten Sie auf Zertifizierungen wie RoHS (Restriction of Hazardous Substances) und REACH, die sicherstellen, dass die Bauteile umweltfreundlich und konform mit relevanten Vorschriften sind.
- Lebensdauer und Zuverlässigkeit: Spezifikationen wie MTBF (Mean Time Between Failures) geben Aufschluss über die erwartete Lebensdauer und Zuverlässigkeit, besonders wichtig für kritische oder langlebige Anwendungen.
Arten von passiven Bauteilen und ihre spezifischen Anwendungen

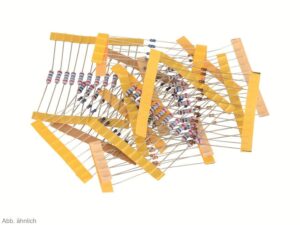

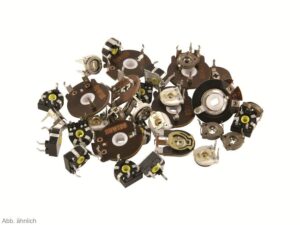

Widerstände
Widerstände sind die Alleskönner in jeder Schaltung. Sie begrenzen den Stromfluss, erzeugen Spannungsabfälle und dienen als Lastwiderstände. NER.de bietet eine breite Palette von Widerständen, darunter:
- Kohleschichtwiderstände: Kostengünstig, gut für allgemeine Anwendungen, aber mit geringerer Präzision und höherem Rauschen.
- Metallschichtwiderstände: Höhere Präzision, geringeres Rauschen und bessere Stabilität über die Temperatur als Kohleschichtwiderstände. Ideal für Audio- und Präzisionsschaltungen.
- Metalloxid-Schichtwiderstände: Geeignet für höhere Leistungen und Temperaturen, oft in Stromversorgungen und Leistungselektronik eingesetzt.
- Drahtwiderstände: Bieten höchste Leistung und Präzision, ideal für anspruchsvolle industrielle Anwendungen und als präzise Shunt-Widerstände zur Strommessung.
- SMD-Widerstände (Surface Mount Device): Platzsparend und für automatische Bestückung geeignet, die gängigste Form in modernen Elektronikgeräten.
- Leistungswiderstände: Entwickelt, um erhebliche Wärmemengen abzuleiten, essentiell in Netzteilen, Motorsteuerungen und ähnlichen Hochleistungsanwendungen.
Die Wahl des richtigen Widerstands hängt von der benötigten Stromstärke, der maximalen Leistung, der benötigten Präzision und den Umgebungsbedingungen ab. Achten Sie auf die Nennleistung in Watt und die Temperaturkoeffizienten.
Kondensatoren
Kondensatoren speichern elektrische Energie und werden zur Filterung, Entkopplung, Zeitsteuerung und als Energiespeicher eingesetzt. Unser Sortiment umfasst:
- Keramikkondensatoren: Sehr verbreitet aufgrund ihrer geringen Größe, hohen Frequenzstabilität und Kosteneffizienz. Verfügbar in verschiedenen Klassen (NP0/C0G für hohe Stabilität, X7R/Y5V für höhere Kapazitäten, aber geringere Stabilität).
- Elektrolytkondensatoren: Bieten hohe Kapazitätswerte bei relativ geringer Größe, ideal für Netzteilfilterung und Energiespeicherung. Sie sind polarisiert und erfordern korrekte Polung.
- Tantal-Elektrolytkondensatoren: Bieten eine hohe Energiedichte und gute Frequenzcharakteristik, sind aber empfindlicher gegenüber Überspannung und Rückwärtsspannung als Aluminium-Elektrolytkondensatoren.
- Folienkondensatoren: Bekannt für ihre hohe Stabilität, geringen Verluste und gute Linearität, oft in Audioanwendungen, Filtern und Leistungselektronik eingesetzt. Materialien wie Polypropylen (MKP), Polyester (MKT) und Polystyrol (MPS) werden verwendet.
- Superkondensatoren (Ultracapacitors): Bieten extrem hohe Kapazitätswerte und können sehr schnell geladen und entladen werden, als Alternative zu Batterien oder zur Spitzenlastversorgung.
Bei Kondensatoren sind die Betriebspannung, die Kapazität, die Toleranz, die ESR (Equivalent Series Resistance) und die Dielektrizitätskonstante entscheidende Auswahlkriterien.
Induktivitäten
Induktivitäten speichern Energie in einem Magnetfeld und werden zur Filterung von Wechselstrom, zur Energieumwandlung (in Netzteilen und Wandlern) und zur Entstörung eingesetzt. Wir bieten:
- Drosseln: Speziell für die Filterung von Gleichstrom oder zur Begrenzung von Spitzenströmen konzipiert.
- Spulen: Breiter Begriff, der eine Vielzahl von Wickeltypen für verschiedene Frequenzbereiche und Anwendungen umfasst.
- SMD-Induktivitäten: Kompakte Bauformen für moderne Schaltungen.
- Leistungsinduktivitäten: Für hohe Ströme und Energieumwandlungsanwendungen in Schaltnetzteilen und DC/DC-Wandlern.
- Entstörkomponenten (Ferritkerne, Filterdrosseln): Zur Unterdrückung von hochfrequenten Störungen in Daten- und Stromleitungen.
Wichtige Spezifikationen für Induktivitäten sind die Induktivität in Henry (H), der Sättigungsstrom, der ohmsche Gleichstromwiderstand (DCR) und die Güte (Q-Faktor).
Technologische Trends und Ökologische Aspekte
Die Entwicklung passiver Bauteile ist geprägt von Miniaturisierung, höherer Effizienz und verbesserter thermischer Leistung. Trends wie die steigende Nachfrage nach energieeffizienten Lösungen treiben die Entwicklung von Bauteilen mit geringeren Verlusten voran. Im Hinblick auf ökologische Aspekte spielen die RoHS-Konformität und die Verwendung von bleifreien Materialien eine immer größere Rolle. NER.de legt Wert darauf, Produkte anzubieten, die diesen modernen Anforderungen gerecht werden und gleichzeitig die Leistung und Zuverlässigkeit Ihrer Schaltungen maximieren. Achten Sie auf die entsprechenden Produktinformationen, die diese Konformität bestätigen.
Tabelle: Vergleich von passiven Bauteiltypen
| Bauteiltyp | Hauptfunktion(en) | Wichtige Spezifikationen | Typische Anwendungen | Vorteile |
|---|---|---|---|---|
| Widerstand | Strom begrenzen, Spannungsabfall erzeugen, Last | Nennwert (Ohm), Toleranz (%), Nennleistung (W), Temperaturkoeffizient (ppm/°C) | Spannungsteiler, Strombegrenzung, Lastwiderstände, Heizwiderstände | Einfachheit, breite Verfügbarkeit, Kosteneffizienz, hohe Präzision möglich |
| Kondensator | Energie speichern, Filtern, Entkoppeln, Zeitsteuerung | Kapazität (F), Spannungsfestigkeit (V), Toleranz (%), ESR (Ohm), Dielektrikum | Netzteilfilterung, Signalentkopplung, Schwingkreise, Zeitgeber | Energiespeicherung, Frequenzselektivität, Glättung von Spannungen |
| Induktivität | Energie im Magnetfeld speichern, Stromfluss tröge, Filterung | Induktivität (H), Sättigungsstrom (A), DCR (Ohm), Q-Faktor | DC/DC-Wandler, Schaltnetzteile, Filter, Schwingkreise | Energiespeicherung, Filterung von Wechselstrom, Blindleistungsanteil |
| Thermoelement | Temperaturmessung | Typ (J, K, T etc.), Messbereich (°C), Genauigkeitklasse | Temperaturüberwachung in industriellen Anlagen, Laborgeräten | Robustheit, breiter Messbereich, direkte Spannungsausgabe |
FAQ – Häufig gestellte Fragen zu Passive Bauteile
Was ist der Unterschied zwischen aktiven und passiven Bauteilen?
Aktive Bauteile benötigen eine externe Energiequelle, um zu funktionieren, und können Signale verstärken oder steuern (z.B. Transistoren, integrierte Schaltungen). Passive Bauteile hingegen benötigen keine externe Energiequelle zur Funktion; sie speichern, wandeln um oder widerstehen elektrischer Energie (z.B. Widerstände, Kondensatoren, Spulen).
Welcher Kondensatortyp ist für eine Netzteilfilterung am besten geeignet?
Für die Netzteilfilterung sind Elektrolytkondensatoren (Aluminium- oder Tantal-Elektrolytkondensatoren) aufgrund ihrer hohen Kapazitätwerte und ihres günstigen Preis-Leistungs-Verhältnisses oft die erste Wahl. Für die Glättung von hochfrequenten Restwelligkeiten werden häufig zusätzlich kleinere Keramik- oder Folienkondensatoren parallel geschaltet.
Wie wähle ich den richtigen Widerstand für meine Anwendung aus?
Die Auswahl hängt von der benötigten Funktion ab. Für die Strommessung werden Präzisionswiderstände (Shunt-Widerstände) mit geringem Wert und hoher Belastbarkeit benötigt. Zur Spannungsteilung sind präzise Widerstände mit enger Toleranz erforderlich. In allen Fällen muss die Nennleistung des Widerstands die maximal zu erwartende Verlustleistung deutlich übersteigen, um Überhitzung zu vermeiden.
Sind SMD-Bauteile qualitativ schlechter als Through-Hole-Bauteile?
Nein, die Qualität ist nicht zwangsläufig schlechter. SMD-Bauteile (Surface Mount Devices) sind in der Regel moderner, ermöglichen höhere Integrationsdichte und sind für automatische Fertigungsprozesse optimiert. Bei korrekter Auswahl nach technischen Spezifikationen sind sie genauso zuverlässig wie Through-Hole-Bauteile.
Was bedeutet die RoHS-Konformität bei passiven Bauteilen?
RoHS (Restriction of Hazardous Substances) ist eine EU-Richtlinie, die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten beschränkt. Die RoHS-Konformität bei passiven Bauteilen bedeutet, dass diese Richtlinie eingehalten wird, was den Verzicht auf bestimmte schädliche Materialien wie Blei, Cadmium oder Quecksilber betrifft. Dies ist wichtig für Umweltverträglichkeit und Exportbestimmungen.
Kann ich einen Kondensator mit einer höheren Spannungsfestigkeit verwenden, als in der Schaltung benötigt wird?
Ja, die Verwendung eines Kondensators mit einer höheren Spannungsfestigkeit als die in der Schaltung benötigte ist generell unbedenklich und kann sogar die Zuverlässigkeit erhöhen. Es ist jedoch wichtig, nicht einen Kondensator mit geringerer Spannungsfestigkeit zu verwenden, da dies zu einem Ausfall führen würde.
Welche Rolle spielt die ESR bei Elektrolytkondensatoren?
ESR steht für Equivalent Series Resistance (äquivalenter Serienwiderstand). Sie beschreibt den inneren Widerstand eines Kondensators. Bei Elektrolytkondensatoren ist die ESR oft höher als bei anderen Typen und beeinflusst die Effizienz, besonders bei hohen Frequenzen und hohen Strömen, da sie zu Verlusten (Erwärmung) führt. Eine niedrige ESR ist daher oft wünschenswert, insbesondere in Schaltnetzteilen.
