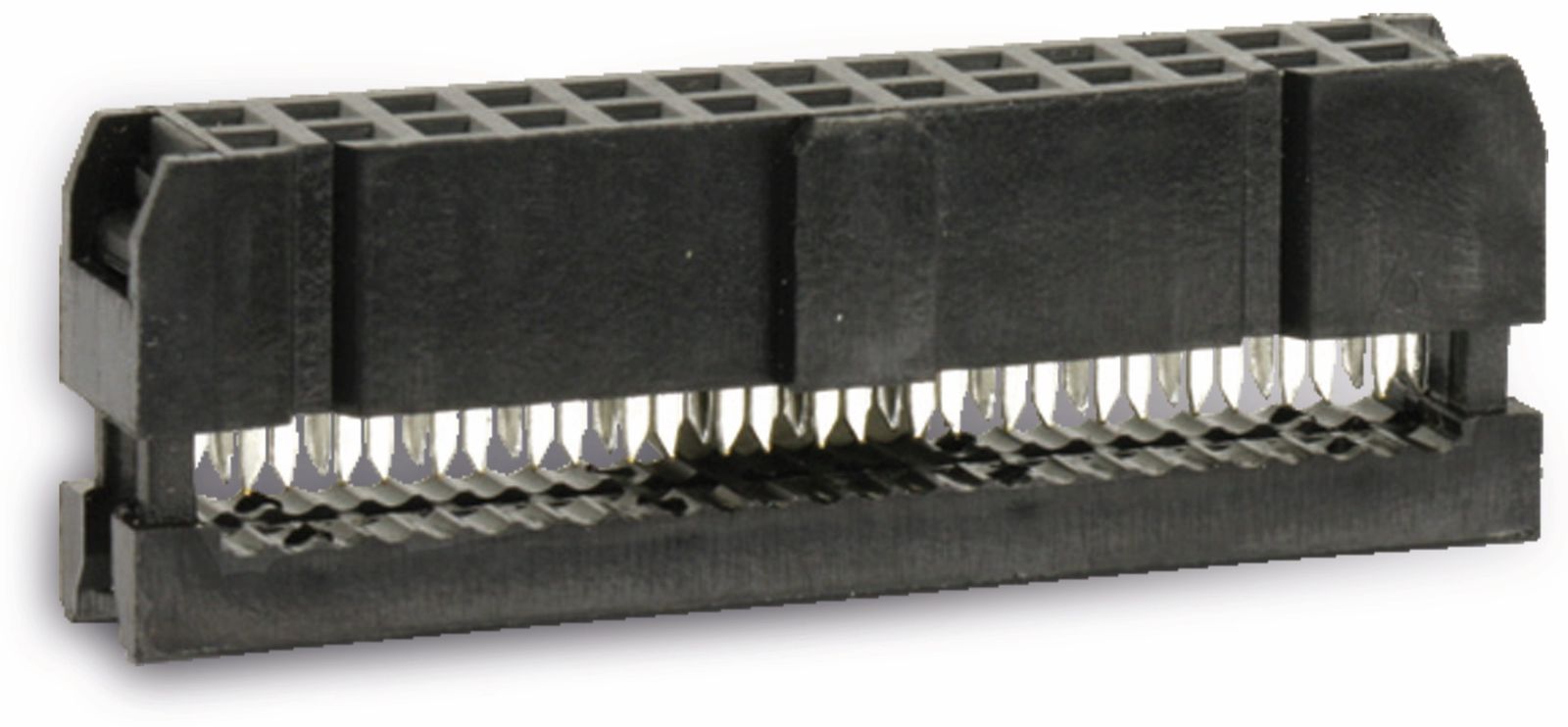

Perfekte Verbindungslösungen für Ihre Elektronikprojekte: Pfostenbuchse für Flachbandleitung, RM 2,54, 26-polig
Sie suchen nach einer zuverlässigen und präzisen Verbindungskomponente für Ihre anspruchsvollen Elektronikprojekte? Unsere Pfostenbuchse für Flachbandleitungen im Rastermaß von 2,54 mm mit 26 Polen ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität, einfache Handhabung und hohe Signalintegrität legen. Diese Buchse ermöglicht eine sichere und klare Anbindung von Flachbandkabeln an Platinen und andere elektronische Baugruppen.
Zuverlässige Signalübertragung mit hoher Polzahl
Die Pfostenbuchse für Flachbandleitungen mit 26 Polen und einem Rastermaß von 2,54 mm (auch bekannt als 0.1 Zoll) ist konzipiert, um eine Vielzahl von Signalen gleichzeitig und zuverlässig zu übertragen. Das enge Rastermaß erlaubt eine hohe Packungsdichte auf Ihrer Platine, während die 26 Kontakte genügend Spielraum für komplexe Datenbusse, Steuerleitungen oder parallele Übertragungen bieten. Jeder Kontakt ist präzise gefertigt, um einen geringen Übergangswiderstand zu gewährleisten und Signalverluste zu minimieren. Dies ist entscheidend für Anwendungen, bei denen jede Nuance der Signalqualität zählt, von der Datenverarbeitung bis zur Steuerung empfindlicher Geräte.
Anwendungsbereiche und Vorteile
Diese Pfostenbuchse eignet sich hervorragend für eine breite Palette von Anwendungen:
- Prototypenentwicklung: Einfache und flexible Anbindung von Komponenten, ideal zum schnellen Testen und Iterieren von Schaltungen.
- Industrielle Automatisierung: Zuverlässige Verbindungen für Steuerungs- und Überwachungssysteme, die unter anspruchsvollen Bedingungen betrieben werden.
- Embedded Systems: Perfekt zur Signalaufbereitung und Anbindung von Sensoren oder Aktoren in kompakten Geräten.
- Datenkommunikation: Ermöglicht die Übertragung mehrerer Datenströme parallel, beispielsweise für Diagnosezwecke oder interne Kommunikationsbusse.
- Laboreinsatz: Eine Standardkomponente für die Laborverkabelung und die Erstellung von Messaufbauten.
Die Vorteile dieser Buchse liegen auf der Hand:
- Hohe Kontaktdichte: 26 Pins auf kleinstem Raum dank des 2,54 mm Rasters.
- Robustheit: Die solide Konstruktion sorgt für eine langlebige und stabile Verbindung.
- Standardisierung: Das 2,54 mm Rastermaß ist ein weit verbreiteter Standard, der Kompatibilität mit einer Vielzahl von Flachbandkabeln und Steckverbindern sicherstellt.
- Einfache Montage: Ermöglicht eine schnelle und unkomplizierte Bestückung von Leiterplatten.
- Signalintegrität: Hochwertige Materialien und Fertigung garantieren eine zuverlässige Signalübertragung.
Technische Spezifikationen im Detail
| Kategorie | Merkmal |
|---|---|
| Steckverbindertyp | Pfostenbuchse für Flachbandleitung |
| Rastermaß (Pin-Abstand) | 2,54 mm (0.1 Zoll) |
| Anzahl der Pole/Pins | 26 |
| Bauform | Gerade (für Lötanschluss oder Einbau in Sockel) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, bekannt für seine Beständigkeit gegenüber thermischer Belastung und mechanischer Beanspruchung. Bietet ausgezeichnete elektrische Isolationseigenschaften. |
| Kontaktmaterial | Phosphorbronze mit einer Veredelung (typischerweise Verzinnt oder Vergoldet), um Korrosion zu verhindern, die Lötbarkeit zu verbessern und einen zuverlässigen elektrischen Kontakt über die Zeit sicherzustellen. |
| Nennstrom pro Kontakt | Typischerweise ausgelegt für Ströme bis zu 1 Ampere, abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. Dies gewährleistet die Handhabung gängiger Signale und moderater Leistungsübertragungen. |
| Betriebstemperatur | Geeignet für einen breiten Temperaturbereich, üblicherweise von -40°C bis +85°C, was den Einsatz in vielfältigen Umgebungsbedingungen ermöglicht. |
| Isolationswiderstand | Sehr hoch, typischerweise im Bereich von >1000 Megaohm, was eine effektive Trennung der einzelnen Leiter und die Vermeidung von Kriechströmen gewährleistet. |
| Max. Spannungsfestigkeit | Ausgelegt für Spannungen, die den industriellen Standardanforderungen genügen, um eine sichere Trennung zwischen den Kontakten zu gewährleisten (typischerweise AC 500V oder höher für eine Minute). |
| Einsatzmöglichkeiten | Ideal für alle Anwendungen, die eine zuverlässige und dichte Verbindung zwischen Flachbandkabeln und Leiterplatten erfordern, inklusive Datenübertragung, Stromversorgung von Modulen, Debugging-Schnittstellen und Systemintegration. |
Qualität und Zuverlässigkeit für Ihre Schaltungen
Wir bei NER.de verstehen, dass die Qualität der verwendeten Komponenten maßgeblich für den Erfolg Ihrer Elektronikprojekte ist. Daher setzen wir auf Pfostenbuchsen, die aus sorgfältig ausgewählten Materialien gefertigt sind. Das Gehäuse besteht aus einem robusten, temperaturstabilen Thermoplast, der nicht nur eine ausgezeichnete elektrische Isolation bietet, sondern auch mechanischen Belastungen standhält. Die Kontakte sind präzise geformt und oft mit einer Schicht aus hochleitfähigem Material wie Zinn oder sogar Gold veredelt. Diese Veredelung schützt die Kontakte vor Korrosion und Oxidation, was eine lang anhaltende und zuverlässige elektrische Verbindung auch unter widrigen Umgebungsbedingungen sicherstellt. Dies ist entscheidend, um Signalverfälschungen zu vermeiden und die Lebensdauer Ihrer Schaltungen zu maximieren.
Präzision im Detail: Das 2,54 mm Rastermaß
Das Rastermaß von 2,54 mm ist ein etablierter Standard in der Elektronikindustrie und bietet eine hervorragende Balance zwischen Kompaktheit und Handhabbarkeit. Es ermöglicht die Unterbringung einer großen Anzahl von Anschlüssen auf kleinstem Raum, was besonders bei der Entwicklung kompakter Geräte von Vorteil ist. Gleichzeitig ist der Pin-Abstand groß genug, um eine sichere Lötung und eine einfache Bestückung per Hand oder Maschine zu ermöglichen. Die 26 Polen dieser Pfostenbuchse sind exakt auf dieses Rastermaß abgestimmt, was eine präzise und problemlose Verbindung mit kompatiblen Flachbandkabeln oder Steckern gewährleistet. Jeder Pin ist für eine optimale Kontaktfläche ausgelegt, um einen geringen Übergangswiderstand zu erzielen.
Sicherheit und Langlebigkeit in der Anwendung
Die konstruktive Ausgestaltung der Pfostenbuchse berücksichtigt höchste Anforderungen an Sicherheit und Langlebigkeit. Die Kontakte sind so konzipiert, dass sie auch bei häufigem Ein- und Ausstecken ihre Form und ihren Anpressdruck behalten. Dies verhindert Wackelkontakte und gewährleistet eine durchgängig stabile Verbindung. Die elektrische Isolation zwischen den einzelnen Polen ist durch das Gehäusematerial und die Konstruktion der Buchse sichergestellt, wodurch das Risiko von Kurzschlüssen oder Überschlägen minimiert wird. Dies macht die Pfostenbuchse zu einer sicheren Wahl für Anwendungen, bei denen Zuverlässigkeit an erster Stelle steht, wie beispielsweise in industriellen Steuerungsanlagen oder sicherheitsrelevanten Systemen.
Maximale Flexibilität für Ihre Designs
Mit 26 Polen bietet diese Pfostenbuchse eine beachtliche Flexibilität für Ihre Schaltungsdesigns. Sie können damit umfangreiche Datenbusse realisieren, mehrere analoge oder digitale Signale gleichzeitig führen oder komplexe Schnittstellen aufbauen. Ob Sie eine Verbindung zwischen einem Mikrocontroller und Peripheriemodulen herstellen, eine Debug-Schnittstelle implementieren oder eine Stromversorgung für eine Baugruppe bereitstellen möchten – diese Buchse ist dafür bestens geeignet. Die standardisierten Abmessungen und die einfache Montage vereinfachen den Integrationsprozess erheblich und reduzieren den Entwicklungsaufwand. Sie können sich auf die Kernfunktionalität Ihres Projekts konzentrieren, anstatt Zeit mit komplexen Verbindungslösungen zu verbringen.
Technische Spezifikationen: Ein tiefgehender Blick
Bei der Entwicklung elektronischer Schaltungen sind die Details entscheidend. Unsere Pfostenbuchse für Flachbandleitungen mit 26 Polen und einem Rastermaß von 2,54 mm zeichnet sich durch folgende hochwertige Spezifikationen aus, die ihre Leistungsfähigkeit und Zuverlässigkeit unterstreichen:
- Material der Kontakte: Hochwertige Phosphorbronze. Dieses Material kombiniert eine gute elektrische Leitfähigkeit mit mechanischer Festigkeit und Elastizität, was für wiederholtes Stecken essenziell ist.
- Oberflächenveredelung der Kontakte: Typischerweise eine Zinn- oder Goldbeschichtung. Die Verzinnung bietet einen guten Schutz vor Oxidation und eine gute Lötbarkeit, während die Vergoldung eine noch höhere Korrosionsbeständigkeit und einen niedrigeren Übergangswiderstand bietet, ideal für anspruchsvollere Umgebungen oder höhere Produktlebensdauer.
- Gehäusematerial: PBT (Polybutylenterephthalat) oder ein ähnlicher thermoplastischer Kunststoff. Diese Materialien sind bekannt für ihre hervorragenden dielektrischen Eigenschaften, ihre hohe Temperaturbeständigkeit (bis zu 150°C kurzzeitig) und ihre gute chemische Beständigkeit.
- Bemessungsstrom: Üblicherweise bis zu 1 A pro Kontakt unter Standardbedingungen. Dies ist ausreichend für die meisten digitalen und analogen Signale sowie für moderate Leistungspfade.
- Bemessungsspannung: Typischerweise 250 V AC/DC. Diese Spannungskapazität gewährleistet Sicherheit für eine breite Palette von Anwendungen im Consumer- und Industriebereich.
- Isolationswiderstand: Größer als 1000 MΩ bei 500 V DC. Dies ist ein Indikator für die exzellente Isolierfähigkeit des Gehäusematerials und der Pin-Trennung.
- Durchgangswiderstand: Geringer als 20 mΩ (nach erster Steckung). Dies garantiert eine effiziente Signalübertragung mit minimalen Verlusten.
- Betriebstemperaturbereich: Üblicherweise von -40°C bis +85°C. Diese breite Spanne ermöglicht den Einsatz in unterschiedlichsten Umgebungsbedingungen, von kalten Lagerhallen bis hin zu warmen Elektronikgehäusen.
- Anzahl der Steckzyklen: Oftmals 100 oder mehr Steckzyklen bei fachgerechter Handhabung, was die Langlebigkeit der Komponente unterstreicht.
- Flammhemmende Eigenschaften: Viele dieser Buchsen erfüllen UL94V-0 Standards, was bedeutet, dass sie im Brandfall selbstverlöschend sind und somit ein erhöhtes Maß an Sicherheit in elektrischen Geräten bieten.
Diese detaillierten Spezifikationen verdeutlichen, warum diese Pfostenbuchse eine erstklassige Wahl für professionelle und anspruchsvolle Anwendungen ist. Sie erhalten eine Komponente, die auf Langlebigkeit, Zuverlässigkeit und präzise Funktionalität ausgelegt ist.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu Pfostenbuchse für Flachbandleitung, RM 2,54, 26-polig
Was bedeutet RM 2,54 bei einer Pfostenbuchse?
RM steht für Rastermaß, und 2,54 mm ist der Abstand zwischen den Mittelpunkten benachbarter Kontakte (Pins). Dies entspricht genau 0,1 Zoll, einem weit verbreiteten Standard in der Elektronik für die Anbindung von Flachbandkabeln und die Bestückung von Leiterplatten.
Für welche Art von Kabeln ist diese Pfostenbuchse geeignet?
Diese Pfostenbuchse ist speziell für die Aufnahme von Flachbandleitungen konzipiert. Die Anzahl der Pole (26) gibt an, wie viele Leiterbahnen das Flachbandkabel maximal haben sollte, um eine vollständige Verbindung zu gewährleisten.
Kann ich diese Pfostenbuchse direkt auf eine Leiterplatte löten?
Ja, die Pfostenbuchse ist in der Regel für das direkte Durchstecken (Through-Hole) und anschließendes Löten auf eine Leiterplatte ausgelegt. Die Pins ragen durch die Bohrlöcher der Platine und werden von der Unterseite verlötet.
Welche Strombelastbarkeit hat ein einzelner Kontakt?
Die typische Strombelastbarkeit eines einzelnen Kontakts bei Pfostenbuchsen mit 2,54 mm Rastermaß liegt bei etwa 1 Ampere. Für Anwendungen, die höhere Ströme erfordern, sollten Sie die spezifischen Datenblätter der einzelnen Produkte konsultieren oder ggf. breitere Leiterbahnen auf Ihrer Platine verwenden.
Was ist der Vorteil der Vergoldung oder Verzinnung der Kontakte?
Eine Oberflächenveredelung wie Vergoldung oder Verzinnung schützt die Kontaktflächen vor Oxidation und Korrosion. Dies gewährleistet einen zuverlässigen elektrischen Kontakt über einen langen Zeitraum, reduziert den Übergangswiderstand und erleichtert das Löten. Vergoldung bietet dabei oft eine noch höhere Langlebigkeit und geringere Kontaktwiderstände als Verzinnung.
Wie gehe ich vor, um ein Flachbandkabel mit dieser Buchse zu verbinden?
Sie benötigen ein passendes Flachbandkabel mit einer Steckerleiste (IDC-Stecker), die auf die 26 Pins dieser Buchse passt. Der Stecker wird normalerweise durch einfaches Aufpressen auf das Flachbandkabel hergestellt und dann auf die Pfostenbuchse gesteckt.
Kann ich die Buchse auch für Hochfrequenzsignale verwenden?
Für reine Hochfrequenzanwendungen, bei denen Impedanzanpassung und Signalreflexionen kritisch sind, sind spezialisierte HF-Steckverbinder oft besser geeignet. Für viele digitale Signale oder moderate Frequenzen in Bereichen wie der Datenübertragung von Bussystemen ist diese Pfostenbuchse jedoch gut geeignet, solange die Signalintegrität durch korrektes Design der Leiterplatte und Abschirmung gewährleistet wird.
