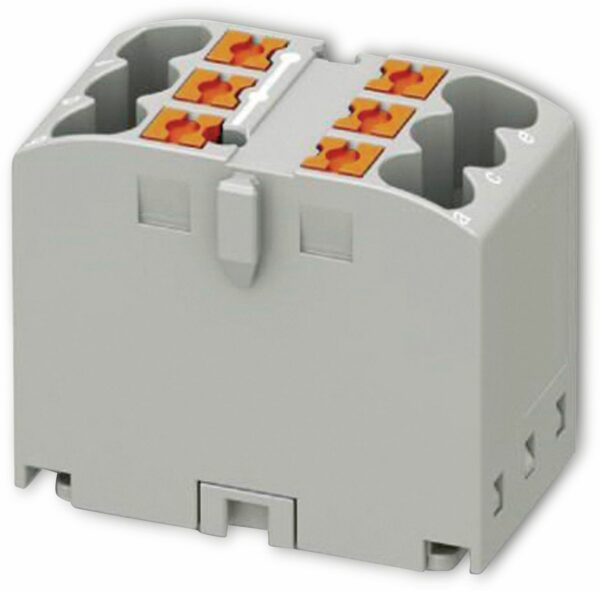

Phoenix Contact Verteilerblock PTFIX 6X2,5 GY (3273264) – Effiziente und Sichere Energieverteilung für Ihre Projekte
Sie suchen nach einer zuverlässigen Lösung zur Verdrahtung und Verteilung elektrischer Energie in Ihren anspruchsvollen Projekten? Der Phoenix Contact Verteilerblock PTFIX 6X2,5 GY (3273264) ist die ideale Wahl für Elektriker, Anlagenbauer und alle, die Wert auf Ordnung, Sicherheit und Effizienz in ihrer Elektroinstallation legen. Dieses kompakte und leistungsfähige Bauteil ermöglicht eine übersichtliche und sichere Verteilung von Stromkreisen.
Optimale Anschlusslösungen mit dem PTFIX 6X2,5 GY
Der Phoenix Contact Verteilerblock PTFIX 6X2,5 GY ist konzipiert, um Ihnen eine einfache und sichere Handhabung bei der Verdrahtung zu ermöglichen. Er ist speziell dafür entwickelt worden, die Komplexität Ihrer Stromverteilung zu reduzieren und gleichzeitig höchste Sicherheitsstandards zu erfüllen. Egal ob in Schaltschränken, Verteilertafeln oder bei der Installation von Maschinen – dieser Verteilerblock bietet eine robuste und flexible Lösung für vielfältige Einsatzbereiche.
Leistungsmerkmale und Vorteile, die überzeugen
Bei der Auswahl von Komponenten für elektrische Installationen spielen Zuverlässigkeit, einfache Handhabung und Langlebigkeit eine entscheidende Rolle. Der Phoenix Contact Verteilerblock PTFIX 6X2,5 GY erfüllt diese Anforderungen mit Bravour. Entdecken Sie die zahlreichen Vorteile, die Ihnen dieser Verteilerblock bietet:
- Einfache Installation und Verdrahtung: Dank des durchdachten Designs und der intuitiven Klemmtechnik gestaltet sich die Montage und der Anschluss von Leitungen unkompliziert und zeitsparend. Das spart Ihnen wertvolle Zeit auf der Baustelle oder im Schaltschrankbau.
- Hohe Sicherheit und Zuverlässigkeit: Phoenix Contact steht für höchste Qualitätsstandards. Der PTFIX 6X2,5 GY ist aus robusten, flammhemmenden Materialien gefertigt und entspricht strengen Normen, was Ihnen eine dauerhaft sichere Stromverteilung garantiert.
- Kompaktes Design für maximale Platzersparnis: In vielen Anwendungen ist der verfügbare Platz begrenzt. Dieser Verteilerblock nutzt den Raum optimal aus und ermöglicht Ihnen eine dichtere und geordnetere Installation, ohne Kompromisse bei der Leistung einzugehen.
- Vielseitige Einsatzmöglichkeiten: Ob im Schaltanlagenbau, in der Gebäudeinstallation, in der Industrieautomation oder in speziellen Maschinenanwendungen – der PTFIX 6X2,5 GY passt sich flexibel an Ihre spezifischen Anforderungen an.
- Klare Strukturierung Ihrer Stromkreise: Durch die übersichtliche Anordnung der Anschlüsse und die Möglichkeit zur individuellen Beschriftung (optional) schaffen Sie Ordnung in Ihrer Verdrahtung. Dies erleichtert die Fehlersuche, Wartung und spätere Erweiterungen erheblich.
- Robuste Materialauswahl für Langlebigkeit: Die verwendeten Kunststoffe sind widerstandsfähig gegenüber Umwelteinflüssen und mechanischer Beanspruchung, was eine lange Lebensdauer des Produkts sicherstellt.
Technische Spezifikationen des Phoenix Contact Verteilerblocks PTFIX 6X2,5 GY
Für eine fundierte Entscheidung ist es wichtig, die technischen Details des Phoenix Contact Verteilerblocks PTFIX 6X2,5 GY (3273264) genau zu kennen. Hier finden Sie eine Übersicht der relevanten Spezifikationen, die Ihnen bei der Planung Ihrer Installationen helfen:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Phoenix Contact |
| Produkttyp | Verteilerblock |
| Modellbezeichnung | PTFIX 6X2,5 GY |
| Artikelnummer | 3273264 |
| Anzahl der Anschlüsse | 6 |
| Maximaler Leitungsquerschnitt (starr) | 2,5 mm² |
| Maximaler Leitungsquerschnitt (flexibel) | 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 24 A |
| Anschlussart | Push-in Klemme (PT) |
| Farbe | Grau (GY) |
| Montageart | Tragschiene (Hutschiene) nach DIN EN 60715 |
| Umgebungstemperatur (Betrieb) | -40 °C bis 85 °C |
| Material der Isolierung | PA (Polyamid) – bekannt für seine Robustheit und gute elektrische Isolationseigenschaften. Flammwidrig nach UL94 V0. |
| Schutzart (bei ordnungsgemäßer Montage) | IP20 – schützt vor Berührung und Fremdkörpern größer als 12,5 mm. |
| Konformität und Zertifizierungen | CE, UL, CSA, EAC – internationale Standards für Sicherheit und Qualität. |
Präzision und Sicherheit in der Anwendung
Der Phoenix Contact Verteilerblock PTFIX 6X2,5 GY (3273264) ist mehr als nur ein Verbindungselement. Er ist ein wesentlicher Bestandteil für die Gewährleistung der Sicherheit und Effizienz Ihrer elektrischen Anlagen. Die integrierte Push-in-Anschlusstechnik vereinfacht den Anschluss von Litzen und eindrähtigen Leitern erheblich. Sie benötigen kein Werkzeug zum Öffnen und Schließen der Klemme, was den Installationsprozess beschleunigt und das Risiko von Verdrahtungsfehlern minimiert. Die Klemmkraft wird automatisch durch die Federkraft der Push-in-Verbindung aufrechterhalten, was für eine dauerhaft sichere und vibrationsfeste Verbindung sorgt.
Die durchdachte Anordnung der Anschlüsse ermöglicht eine saubere und übersichtliche Führung der Kabel. Dies ist besonders in stark belegten Schaltschränken von großem Vorteil, da es die Übersichtlichkeit verbessert und die Wahrscheinlichkeit von Kurzschlüssen oder beschädigten Leitungen reduziert. Mit einer Nennspannung von 400 V und einem Nennstrom von bis zu 24 A eignet sich dieser Verteilerblock für eine breite Palette von Anwendungen, von kleineren Verteilungen bis hin zu komplexeren Industrieanwendungen.
Flexibilität durch Modulares System
Ein weiterer bedeutender Vorteil der PTFIX-Produktserie von Phoenix Contact ist ihre Modularität. Der PTFIX 6X2,5 GY kann problemlos mit anderen Blöcken der Serie kombiniert und durch Brücken oder Verbinder erweitert werden. Dies ermöglicht es Ihnen, maßgeschneiderte Verteilerlösungen zu schaffen, die exakt auf Ihre individuellen Projektanforderungen zugeschnitten sind. Ob Sie mehrere Stromkreise zusammenführen oder aufteilen möchten – die Flexibilität des Systems erlaubt Ihnen, Ihre Installationen präzise zu planen und umzusetzen.
Das graue Gehäusematerial (PA – Polyamid) bietet nicht nur eine hervorragende elektrische Isolation, sondern ist auch mechanisch robust und widerstandsfähig gegenüber chemischen Einflüssen. Die flammhemmende Eigenschaft nach UL94 V0 trägt zusätzlich zur Sicherheit Ihrer Anlage bei, indem sie im Brandfall die Ausbreitung von Flammen hemmt.
Anwendungsbereiche im Detail
Die Einsatzmöglichkeiten des Phoenix Contact Verteilerblocks PTFIX 6X2,5 GY sind vielfältig. Hier einige Beispiele, wo dieser Verteilerblock seine Stärken ausspielt:
- Schaltanlagenbau: Zur Verteilung von Strom in Steuerungen, Verteilungen und Bedienpulten.
- Gebäudeinstallation: Zur Verdrahtung von Stromkreisen in Verteilerkästen, zur Anbindung von Beleuchtungssystemen oder zur Verteilung von Niederspannungsnetzen.
- Maschinenbau und Automatisierung: Zur sicheren und geordneten Stromversorgung von Maschinenkomponenten, Sensoren und Aktoren.
- Prototypenbau und Entwicklung: Bietet eine schnelle und flexible Möglichkeit, Schaltungen aufzubauen und zu testen.
- Energieverteilung in industriellen Umgebungen: Wo Zuverlässigkeit und Robustheit an erster Stelle stehen.
Durch die Möglichkeit der Montage auf einer Standard-Hutschiene (DIN EN 60715) integriert sich der Verteilerblock nahtlos in bestehende oder neu geplante Schaltschrankstrukturen. Die kompakten Abmessungen und die klare Strukturierung tragen maßgeblich zu einer professionellen und wartungsfreundlichen Installation bei.
FAQ – Häufig gestellte Fragen zu Phoenix Contact, Verteilerblock, 3273264, PTFIX 6X2,5 GY
Was ist die maximale Stromstärke, die der Phoenix Contact Verteilerblock PTFIX 6X2,5 GY sicher leiten kann?
Der Phoenix Contact Verteilerblock PTFIX 6X2,5 GY ist für einen Nennstrom von 24 Ampere ausgelegt. Dies stellt sicher, dass er auch bei hohen Lasten zuverlässig und sicher arbeitet.
Welche Arten von Leitern können an diesen Verteilerblock angeschlossen werden?
Sie können sowohl eindrähtige Leiter als auch feindrähtige Leiter (Litzen) mit einem maximalen Querschnitt von bis zu 2,5 mm² an den PTFIX 6X2,5 GY anschließen. Die Push-in-Klemmen ermöglichen einen schnellen und werkzeuglosen Anschluss.
Ist der Verteilerblock für den Einsatz im Außenbereich geeignet?
Der PTFIX 6X2,5 GY ist gemäß Schutzart IP20 ausgelegt. Das bedeutet, er schützt vor Berührung und Fremdkörpern, ist jedoch nicht für den direkten Einsatz im Außenbereich oder in Umgebungen mit hoher Feuchtigkeit, Staub oder aggressiven Medien vorgesehen. Für solche Anwendungen sind spezielle Gehäuse und Produkte erforderlich.
Wie wird der Verteilerblock montiert?
Die Montage erfolgt standardmäßig auf einer 35 mm Hutschiene (Tragschiene) gemäß DIN EN 60715. Diese Montagemethode ist weit verbreitet und ermöglicht eine schnelle und sichere Befestigung im Schaltschrank.
Welche Vorteile bietet die Push-in-Anschlusstechnik gegenüber herkömmlichen Schraubklemmen?
Die Push-in-Anschlusstechnik zeichnet sich durch eine deutlich schnellere Installation aus, da kein Werkzeug zum Öffnen der Klemme benötigt wird. Dies reduziert die Montagezeit erheblich. Zudem sorgt die Federkraft der Klemme für eine konstante und vibrationssichere Verbindung, ohne dass eine Nachkontrolle wie bei Schraubklemmen erforderlich ist.
Kann ich mehrere PTFIX 6X2,5 GY Verteilerblöcke miteinander verbinden oder erweitern?
Ja, die PTFIX-Serie von Phoenix Contact ist modular aufgebaut. Sie können mehrere Blöcke nebeneinander montieren und mit geeigneten Brücken miteinander verbinden, um komplexere Verteilungskreise zu realisieren und so die Anzahl der Anschlusspunkte flexibel zu erweitern.
Aus welchem Material besteht das Gehäuse des Verteilerblocks und welche Eigenschaften hat es?
Das Gehäuse des PTFIX 6X2,5 GY besteht aus Polyamid (PA). Dieses Material zeichnet sich durch hervorragende elektrische Isolationseigenschaften, hohe mechanische Festigkeit und Flammwidrigkeit (UL94 V0) aus. Es ist zudem beständig gegenüber vielen Chemikalien und Umwelteinflüssen, was eine lange Lebensdauer des Produkts gewährleistet.
