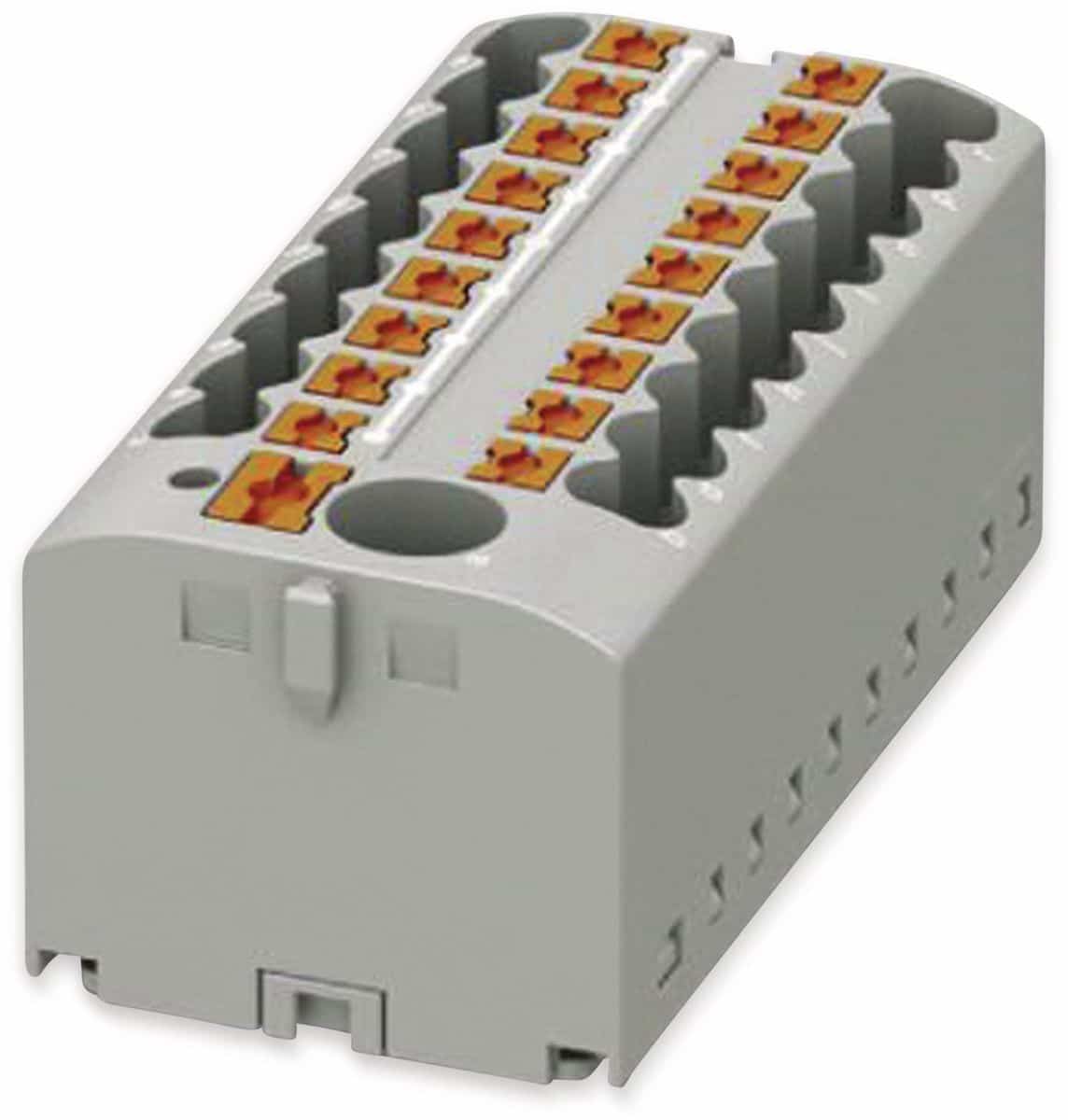

Phoenix Contact Verteilerblock PTFIX 6/18X2,5 GY: Effiziente Energieverteilung für Ihre Projekte
Sie suchen eine zuverlässige und platzsparende Lösung zur Verteilung von elektrischen Energieabgängen in Ihrer Anlage? Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5 GY ist die ideale Wahl für Elektrofachkräfte, Schaltschrankbauer und Anlagenplaner, die Wert auf Sicherheit, Übersichtlichkeit und einfache Montage legen. Mit diesem hochmodernen Verteilerblock organisieren Sie Ihre Stromversorgung mühelos und schaffen eine klare Struktur in jedem Elektromontagebereich.
Maximale Effizienz und Sicherheit in der Stromverteilung
Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5 GY wurde konzipiert, um Ihre Energieverteilungsaufgaben zu vereinfachen und gleichzeitig höchste Sicherheitsstandards zu erfüllen. Er ermöglicht Ihnen, einen Einspeisepunkt für bis zu 18 Abgänge zu schaffen, wobei jeder Abgang für einen Querschnitt von bis zu 2,5 mm² ausgelegt ist. Dies bietet Ihnen eine immense Flexibilität für eine breite Palette von Anwendungen, von der Automatisierungstechnik über die Gebäudeinstallation bis hin zu spezialisierten Maschinenbauprojekten.
Die entscheidenden Vorteile des PTFIX 6/18X2,5 GY
- Platzersparnis: Durch die kompakte Bauform und die hohe Packungsdichte des PTFIX 6/18X2,5 GY gewinnen Sie wertvollen Raum in Ihrem Schaltschrank oder Verteilerkasten. Dies ist besonders in beengten Verhältnissen ein unschätzbarer Vorteil.
- Übersichtlichkeit: Die klare Anordnung der Anschlüsse und die Möglichkeit zur Beschriftung (nicht Teil dieses Produkts, aber üblich für die Serie) sorgen für eine hervorragende Übersichtlichkeit Ihrer elektrischen Verbindungen. Fehler bei der Verdrahtung oder Wartung werden dadurch minimiert.
- Schnelle Montage: Dank des innovativen Push-in-Anschlusssystems von Phoenix Contact ist die Installation denkbar einfach und zeitsparend. Kein Werkzeug ist erforderlich, um Leiter sicher und fest zu verbinden. Dies reduziert die Montagezeit erheblich und senkt somit Ihre Projektkosten.
- Hohe Strombelastbarkeit: Trotz seiner kompakten Größe ist der Verteilerblock für eine hohe Strombelastbarkeit ausgelegt, was seine Eignung für anspruchsvolle industrielle Anwendungen unterstreicht.
- Sicherheit und Zuverlässigkeit: Phoenix Contact steht für höchste Qualität und Zuverlässigkeit. Der PTFIX 6/18X2,5 GY erfüllt sämtliche relevanten Normen und Vorschriften und bietet somit eine sichere und dauerhafte Lösung für Ihre elektrischen Installationen.
- Vielseitige Einsatzmöglichkeiten: Ob in der Automatisierung, im Maschinenbau, in der Gebäudeautomation oder in der Schaltschrankverdrahtung – dieser Verteilerblock passt sich flexibel an Ihre Anforderungen an.
Technische Spezifikationen und Materialbeschaffenheit
Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5 GY zeichnet sich durch seine durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus. Dieses Produkt ist darauf ausgelegt, auch unter anspruchsvollen Bedingungen eine sichere und zuverlässige elektrische Verbindung zu gewährleisten. Die robuste Bauweise und die sorgfältige Verarbeitung spiegeln die hohe Qualitätsanmutung wider, die Sie von Phoenix Contact erwarten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | Phoenix Contact |
| Modellbezeichnung | PTFIX 6/18X2,5 GY |
| Artikelnummer | 3273374 |
| Anzahl der Anschlüsse (gesamt) | 18 |
| Anschlussart | Push-in-Klemme |
| Maximaler Leiterquerschnitt pro Anschluss | 2,5 mm² |
| Nennstrom | Der Nennstrom ist abhängig von der Umgebungstemperatur und der Art der Verdrahtung. Typischerweise sind solche Verteiler für Ströme im Bereich von 20-24A ausgelegt, präzise Werte sind dem Datenblatt zu entnehmen. |
| Nennspannung | Die Nennspannung liegt üblicherweise im Bereich von 400V AC / 600V DC, was ihn für ein breites Spektrum an Anwendungen qualifiziert. |
| Farbe | Grau (GY) |
| Montageart | Standard-Tragschiene (35 mm) |
| Gehäusematerial | Die Gehäuse bestehen aus hochwertigem Polyamid (PA), einem Material, das für seine hohe mechanische Festigkeit, chemische Beständigkeit und gute elektrische Isolationseigenschaften bekannt ist. Dies gewährleistet Langlebigkeit und Sicherheit. |
| Temperaturbereich | Der Betriebstemperaturbereich liegt typischerweise zwischen -40°C und +85°C. Diese breite Spanne ermöglicht den Einsatz auch in Umgebungen mit extremen Temperaturschwankungen. |
| Schutzart | Die Komponenten sind nach IP20 geschützt, was bedeutet, dass sie gegen feste Fremdkörper mit einem Durchmesser von 12,5 mm und größer geschützt sind. |
Einsatzmöglichkeiten in Ihrer Praxis
Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5 GY ist ein wahres Multitalent. Er eignet sich hervorragend für die zentrale Verteilung von Energie in Schaltschränken. Stellen Sie sich vor, Sie müssen mehrere Motoren, Sensoren oder Aktoren von einer einzigen Stromquelle versorgen. Anstatt aufwendige Sternverkabelungen zu legen, können Sie mit diesem Verteilerblock eine saubere und übersichtliche Lösung schaffen. In der Gebäudeautomation ermöglicht er eine effiziente Stromverteilung für Beleuchtung, Heizungs-, Lüftungs- und Klimaanlagen. Auch im Bereich der erneuerbaren Energien, beispielsweise bei der Anbindung von Solarmodulen oder Batteriespeichern, kann er wertvolle Dienste leisten, indem er die notwendige Flexibilität für eine saubere und sichere Verdrahtung bietet.
Einfache und sichere Installation
Die Montage des PTFIX 6/18X2,5 GY ist denkbar einfach und zeiteffizient. Dank des bewährten Push-in-Anschlusssystems von Phoenix Contact ist kein separates Werkzeug zum Abisolieren und Einführen der Leiter notwendig. Sie stecken einfach den abisolierten Leiter bis zum Anschlag in die Klemme. Dies spart Ihnen wertvolle Zeit auf der Baustelle oder im Schaltschrank und reduziert das Risiko von Installationsfehlern. Die integrierte Zugentlastung sorgt für eine zusätzliche Sicherheit und verhindert, dass sich Kabel versehentlich lösen. Die Montage auf einer Standard-35-mm-Tragschiene ist ebenfalls unkompliziert und passt nahtlos in bestehende Schaltschranklayouts.
Haltbarkeit und Zuverlässigkeit für anspruchsvolle Umgebungen
Die Wahl des richtigen Materials ist entscheidend für die Langlebigkeit und Zuverlässigkeit elektrischer Komponenten, insbesondere in industriellen Umgebungen. Das Gehäuse des PTFIX 6/18X2,5 GY besteht aus hochwertigem Polyamid (PA). Dieses technische Polymer ist bekannt für seine herausragende mechanische Festigkeit, seine Beständigkeit gegen Chemikalien und Öle sowie seine exzellenten Isolationseigenschaften. Diese Eigenschaften stellen sicher, dass der Verteilerblock auch unter widrigen Bedingungen wie Vibrationen, Temperaturschwankungen und dem Kontakt mit aggressiven Substanzen zuverlässig funktioniert. Die IP20-Schutzart bietet zudem Schutz gegen das Eindringen von Fremdkörpern und Berührungen, was die Sicherheit in Ihrem Arbeitsumfeld erhöht.
FAQ – Häufig gestellte Fragen zu Phoenix Contact, Verteilerblock, 3273374, PTFIX 6/18X2,5 GY
Wie viele Adern kann ich maximal pro Anschluss des PTFIX 6/18X2,5 GY verwenden?
Pro Anschluss des PTFIX 6/18X2,5 GY können Sie einen Leiter mit einem maximalen Querschnitt von 2,5 mm² anschließen. Das Produkt ist für Einzeladern konzipiert. Bei flexiblen Leitern ohne Aderendhülse wird die Verwendung von isolierten Aderendhülsen empfohlen, um eine sichere Verbindung zu gewährleisten.
Welchen maximalen Strom kann der Verteilerblock sicher führen?
Der Nennstrom des PTFIX 6/18X2,5 GY ist von verschiedenen Faktoren abhängig, wie der Umgebungstemperatur, der Art der angeschlossenen Leiter und der Packungsdichte der Verteilerblöcke auf der Tragschiene. Generell sind diese Verteiler für Ströme im Bereich von etwa 20 bis 24 Ampere ausgelegt. Für präzise Auslegungsdaten empfehlen wir, das offizielle Datenblatt von Phoenix Contact zu konsultieren.
Ist der Verteilerblock für den Einsatz im Außenbereich geeignet?
Der PTFIX 6/18X2,5 GY hat die Schutzart IP20. Dies bedeutet, dass er gegen feste Fremdkörper mit einem Durchmesser von mehr als 12,5 mm geschützt ist, aber keinen Schutz gegen Wasser oder Staub bietet. Für den Einsatz im Außenbereich oder in Umgebungen mit hoher Feuchtigkeit oder Staubentwicklung sind entsprechend geschützte Gehäuse oder spezielle Verteilerlösungen erforderlich.
Welche Art von Leitern kann ich mit dem Push-in-Anschlusssystem verbinden?
Das Push-in-Anschlusssystem ist für die Aufnahme von massiven und flexiblen Leitern geeignet. Bei flexiblen Leitern ohne Aderendhülsen empfehlen wir die Verwendung von isolierten Aderendhülsen, um eine sichere und dauerhafte Verbindung zu erzielen. So stellen Sie sicher, dass die einzelnen Litzen des flexiblen Leiters optimal in der Klemme gehalten werden.
Kann ich mehrere PTFIX 6/18X2,5 GY Verteilerblöcke nebeneinander montieren?
Ja, Sie können mehrere PTFIX 6/18X2,5 GY Verteilerblöcke nebeneinander auf einer Standard-35-mm-Tragschiene montieren. Dies ermöglicht Ihnen, die Anzahl der Abgänge nach Bedarf zu erweitern und komplexe Verteilsysteme zu realisieren. Achten Sie bei der Montage von mehreren Einheiten auf ausreichende Belüftung, insbesondere bei hoher Strombelastung.
Wie löse ich einen Leiter wieder aus der Push-in-Klemme?
Zum Lösen eines Leiters aus der Push-in-Klemme können Sie einen geeigneten Schraubendreher (typischerweise ein Schlitzschraubendreher mit einer Klingenbreite von 3,5 mm) in die dafür vorgesehene Öffnung einführen und leicht nach unten drücken. Dies öffnet die Klemme und ermöglicht das Herausziehen des Leiters.
Benötige ich spezielles Werkzeug für die Montage auf der Tragschiene?
Nein, für die Montage des PTFIX 6/18X2,5 GY auf einer Standard-35-mm-Tragschiene benötigen Sie kein Spezialwerkzeug. Der Verteilerblock verfügt über eine integrierte Schnappbefestigung, die das einfache Aufklicken auf die Tragschiene ermöglicht. Eine Sicherung gegen unbeabsichtigtes Abrutschen ist ebenfalls integriert.
