Quetsch- und Steckverbinder: Die unsichtbaren Helden Ihrer Elektronikprojekte
In der faszinierenden Welt der Elektronik und Technik sind es oft die kleinen Dinge, die den größten Unterschied machen. Denken Sie an die unsichtbaren Helden, die im Verborgenen wirken, Verbindungen schaffen und Projekte zum Leben erwecken: Quetsch- und Steckverbinder. Diese unscheinbaren Komponenten sind das Rückgrat jeder elektronischen Schaltung, die zuverlässige Basis für Ihre kreativen Ideen und technischen Innovationen. Ohne sie wären all die komplexen Schaltkreise, intelligenten Geräte und bahnbrechenden Erfindungen schlichtweg nicht realisierbar.
Tauchen Sie ein in unsere umfangreiche Auswahl an Quetsch- und Steckverbindern und entdecken Sie die vielfältigen Möglichkeiten, die sich Ihnen eröffnen. Egal, ob Sie ein erfahrener Profi, ein leidenschaftlicher Bastler oder ein neugieriger Anfänger sind, bei uns finden Sie die perfekten Verbinder für Ihre individuellen Bedürfnisse und anspruchsvollen Projekte. Wir bieten Ihnen eine breite Palette an hochwertigen Produkten, die sich durch ihre Zuverlässigkeit, Langlebigkeit und einfache Handhabung auszeichnen. Lassen Sie sich von unserer Auswahl inspirieren und verwirklichen Sie Ihre elektronischen Träume!
Die Magie der Verbindung: Warum Quetsch- und Steckverbinder unverzichtbar sind
Quetsch- und Steckverbinder sind weit mehr als nur einfache Bauteile. Sie sind die Schlüsselkomponenten, die es ermöglichen, elektrische Leitungen sicher, schnell und effizient miteinander zu verbinden. Sie gewährleisten eine stabile und dauerhafte Verbindung, die den hohen Anforderungen moderner Elektronik standhält. Ob im industriellen Bereich, im Modellbau, in der Automatisierungstechnik oder im heimischen Elektroniklabor – Quetsch- und Steckverbinder sind überall dort im Einsatz, wo es auf eine zuverlässige elektrische Verbindung ankommt.
Die Vorteile liegen klar auf der Hand: Im Vergleich zu traditionellen Verbindungsmethoden wie Löten bieten Quetsch- und Steckverbinder eine deutlich schnellere und einfachere Installation. Sie ermöglichen eine flexible und reversible Verbindung, die bei Bedarf problemlos wieder gelöst werden kann. Darüber hinaus bieten sie eine hohe Kontaktsicherheit und schützen vor Korrosion und anderen Umwelteinflüssen. Mit Quetsch- und Steckverbindern können Sie Ihre Projekte nicht nur schneller realisieren, sondern auch deren Qualität und Lebensdauer signifikant verbessern.
Unsere vielfältige Auswahl: Finden Sie den perfekten Verbinder für Ihr Projekt
Wir verstehen, dass jedes Projekt einzigartig ist und individuelle Anforderungen stellt. Deshalb bieten wir Ihnen eine breite Palette an Quetsch- und Steckverbindern in verschiedenen Ausführungen, Größen und Materialien. Unser Sortiment umfasst unter anderem:

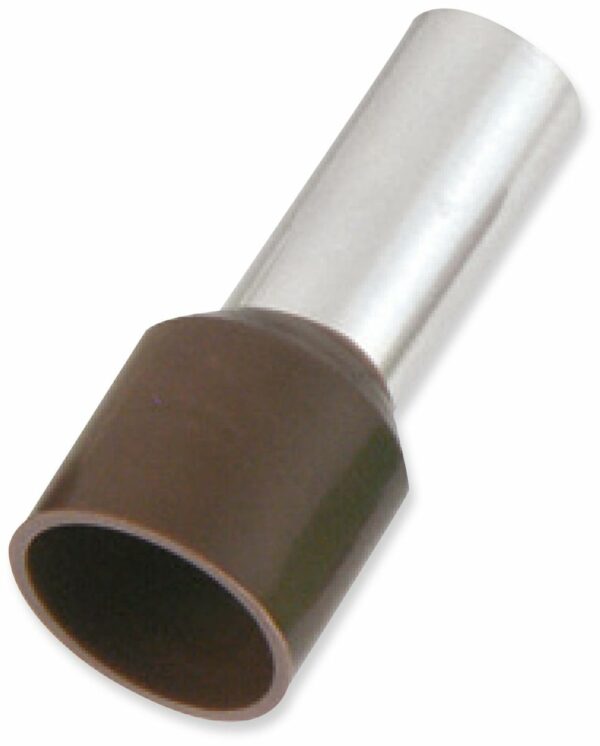

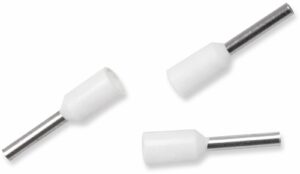

- Aderendhülsen: Für einen sicheren und zuverlässigen Anschluss von flexiblen Leitern in Klemmen. Sie verhindern das Aufspleißen der Litzen und gewährleisten einen optimalen Kontakt.
- Kabelschuhe: Für die Verbindung von Kabeln mit Geräten, Schaltern und anderen Komponenten. Sie sind in verschiedenen Ausführungen erhältlich, z.B. als Ringkabelschuhe, Gabelkabelschuhe oder Stiftkabelschuhe.

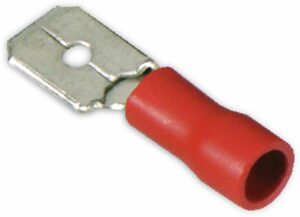

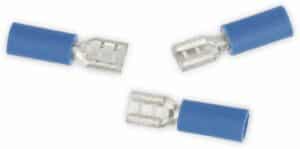

- Flachsteckverbinder: Für die schnelle und einfache Verbindung von Flachbandkabeln und anderen elektronischen Bauteilen. Sie sind ideal für den Einsatz in der Computertechnik, der Automobilindustrie und anderen Bereichen.
- Rundsteckverbinder: Für die robuste und wasserdichte Verbindung von Kabeln und Geräten. Sie sind besonders geeignet für den Einsatz im Freien oder in rauen Umgebungen.
- Lüsterklemmen: Für die einfache und sichere Verbindung von starren und flexiblen Leitern in der Elektroinstallation. Sie sind ideal für den Einsatz im Hausbau und in der Renovierung.
- D-Sub-Steckverbinder: Für die serielle und parallele Datenübertragung. Sie werden häufig in Computern, Druckern und anderen Geräten verwendet.

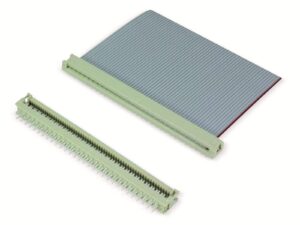

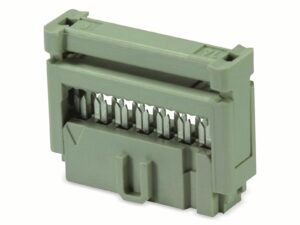

- Pfostensteckverbinder & Messerleisten: Für die flexible Verbindung von Leiterplatten und anderen elektronischen Modulen. Sie ermöglichen eine einfache Montage und Demontage von Komponenten.
Darüber hinaus bieten wir Ihnen eine große Auswahl an Spezialverbindern für besondere Anwendungen, wie z.B. wasserdichte Verbinder, Hochstromverbinder und temperaturbeständige Verbinder. Mit unserer vielfältigen Auswahl finden Sie garantiert den perfekten Verbinder für Ihr Projekt!
Die Kunst der Verbindung: So wählen Sie den richtigen Verbinder aus
Die Auswahl des richtigen Verbinders ist entscheidend für den Erfolg Ihres Projekts. Es gilt, eine Reihe von Faktoren zu berücksichtigen, um sicherzustellen, dass der gewählte Verbinder den Anforderungen Ihrer Anwendung gerecht wird. Hier sind einige wichtige Aspekte, die Sie bei der Auswahl berücksichtigen sollten:
1. Strom und Spannung: Die Belastbarkeit des Verbinders
Ein entscheidender Faktor bei der Auswahl eines Verbinders ist seine Strom- und Spannungsbelastbarkeit. Der Verbinder muss in der Lage sein, den maximalen Strom und die maximale Spannung zu übertragen, die in Ihrer Schaltung auftreten können. Andernfalls kann es zu Überhitzung, Beschädigung des Verbinders oder sogar zu einem Kurzschluss kommen.
Achten Sie daher immer auf die technischen Daten des Verbinders und vergleichen Sie diese mit den Anforderungen Ihrer Anwendung. Wählen Sie einen Verbinder, der eine ausreichende Sicherheitsmarge bietet, um unerwartete Belastungen zu kompensieren. Besonders bei Anwendungen mit hohen Strömen oder Spannungen ist es ratsam, einen Verbinder mit einer höheren Belastbarkeit zu wählen.
2. Kabelquerschnitt: Die richtige Größe für Ihre Leitung
Der Kabelquerschnitt ist ein weiterer wichtiger Faktor, der bei der Auswahl eines Verbinders berücksichtigt werden muss. Der Verbinder muss für den Querschnitt der zu verbindenden Kabel geeignet sein. Ist der Verbinder zu klein, kann das Kabel nicht richtig eingeführt werden und die Verbindung ist instabil. Ist der Verbinder zu groß, kann das Kabel nicht richtig fixiert werden und es besteht die Gefahr, dass es sich löst.
Achten Sie daher immer darauf, dass der Verbinder für den Querschnitt der zu verbindenden Kabel geeignet ist. Die entsprechenden Angaben finden Sie in den technischen Daten des Verbinders und des Kabels. Bei der Auswahl des Verbinders sollten Sie auch berücksichtigen, ob es sich um einen starren oder einen flexiblen Leiter handelt. Für flexible Leiter sind Aderendhülsen empfehlenswert, um ein Aufspleißen der Litzen zu verhindern.
3. Umgebungsbedingungen: Die Beständigkeit des Materials
Die Umgebungsbedingungen, in denen der Verbinder eingesetzt wird, spielen ebenfalls eine wichtige Rolle bei der Auswahl. Wird der Verbinder im Freien eingesetzt, muss er wasserdicht und UV-beständig sein. Wird der Verbinder in einer aggressiven Umgebung eingesetzt, muss er korrosionsbeständig sein. Wird der Verbinder in einer Umgebung mit hohen Temperaturen eingesetzt, muss er temperaturbeständig sein.
Achten Sie daher immer auf die Umgebungsbedingungen, in denen der Verbinder eingesetzt wird, und wählen Sie einen Verbinder, der den entsprechenden Anforderungen gerecht wird. Die technischen Daten des Verbinders geben Auskunft über seine Beständigkeit gegenüber verschiedenen Umwelteinflüssen. Bei der Auswahl des Materials sollten Sie auch die chemische Beständigkeit des Verbinders berücksichtigen, insbesondere wenn er mit Chemikalien in Kontakt kommt.
4. Art der Verbindung: Die passende Technologie für Ihren Bedarf
Die Art der Verbindung, die Sie herstellen möchten, ist ebenfalls ein entscheidender Faktor bei der Auswahl des Verbinders. Möchten Sie eine dauerhafte Verbindung herstellen oder eine reversible Verbindung, die bei Bedarf wieder gelöst werden kann? Möchten Sie eine Schraubverbindung, eine Crimpverbindung oder eine Steckverbindung herstellen?
Jede Art der Verbindung hat ihre Vor- und Nachteile. Schraubverbindungen sind einfach zu installieren und zu lösen, aber sie sind nicht so vibrationsfest wie Crimpverbindungen. Crimpverbindungen sind vibrationsfest und bieten eine hohe Kontaktsicherheit, aber sie sind schwieriger zu installieren und zu lösen. Steckverbindungen sind schnell und einfach zu installieren und zu lösen, aber sie sind nicht so robust wie Schraub- oder Crimpverbindungen.
Wählen Sie die Art der Verbindung, die Ihren Anforderungen am besten entspricht. Berücksichtigen Sie dabei die Vor- und Nachteile jeder Methode und wählen Sie diejenige, die Ihnen die beste Kombination aus Zuverlässigkeit, Benutzerfreundlichkeit und Flexibilität bietet.
5. Polzahl und Bauform: Die richtige Konfiguration für Ihre Schaltung
Die Polzahl und Bauform des Verbinders müssen ebenfalls zu Ihrer Schaltung passen. Die Polzahl gibt an, wie viele Kontakte der Verbinder hat. Die Bauform gibt an, wie der Verbinder aufgebaut ist, z.B. als gerader Verbinder, als Winkelverbinder oder als T-Verbinder.
Wählen Sie einen Verbinder mit der richtigen Polzahl und Bauform, um sicherzustellen, dass er in Ihre Schaltung passt und die gewünschten Verbindungen herstellen kann. Achten Sie darauf, dass die Kontakte des Verbinders mit den entsprechenden Anschlüssen auf der Leiterplatte oder dem Kabel übereinstimmen. Bei der Auswahl der Bauform sollten Sie auch den verfügbaren Platz in Ihrer Schaltung berücksichtigen.
Die Werkzeuge des Handwerks: So crimpen Sie richtig
Das richtige Crimpen ist entscheidend für eine sichere und zuverlässige Verbindung. Mit der richtigen Crimpzange und der richtigen Technik können Sie eine Verbindung herstellen, die dauerhaft hält und den hohen Anforderungen moderner Elektronik standhält. Hier sind einige Tipps und Tricks für das richtige Crimpen:
1. Die richtige Crimpzange: Das Herzstück Ihrer Arbeit
Die Wahl der richtigen Crimpzange ist von entscheidender Bedeutung für ein perfektes Ergebnis. Es gibt eine Vielzahl von Crimpzangen auf dem Markt, die für unterschiedliche Verbinder und Kabelquerschnitte geeignet sind. Achten Sie darauf, dass die Crimpzange für den von Ihnen verwendeten Verbinder und Kabelquerschnitt geeignet ist. Eine hochwertige Crimpzange mit präzisen Crimpeinsätzen gewährleistet eine optimale Verpressung und verhindert Beschädigungen des Verbinders oder Kabels.
Investieren Sie in eine hochwertige Crimpzange, die Ihnen jahrelang gute Dienste leisten wird. Achten Sie auf eine ergonomische Bauweise, die ein komfortables Arbeiten ermöglicht. Eine gute Crimpzange verfügt über eine einstellbare Crimpkraft, mit der Sie die Verpressung an den jeweiligen Verbinder und Kabelquerschnitt anpassen können.
2. Die richtige Vorbereitung: Sauberkeit und Präzision
Eine sorgfältige Vorbereitung ist die halbe Miete. Bevor Sie mit dem Crimpen beginnen, sollten Sie das Kabel sauber abisolieren und die Litzen gegebenenfalls verdrillen. Achten Sie darauf, dass die Abisolierung sauber und präzise ist, um Beschädigungen der Litzen zu vermeiden. Verwenden Sie eine Abisolierzange, die für den jeweiligen Kabelquerschnitt geeignet ist. Entfernen Sie die Isolierung vorsichtig, ohne die Litzen zu beschädigen.
Verdrillen Sie die Litzen, um ein Aufspleißen zu verhindern und eine bessere Kontaktfläche zu schaffen. Führen Sie das Kabel anschließend in den Verbinder ein und achten Sie darauf, dass es richtig positioniert ist. Der Verbinder sollte vollständig auf dem abisolierten Kabel sitzen und die Litzen sollten gleichmäßig verteilt sein.
3. Der Crimpvorgang: Druck und Präzision
Beim Crimpen ist es wichtig, den richtigen Druck auszuüben und die Crimpzange korrekt zu positionieren. Setzen Sie die Crimpzange senkrecht zum Verbinder an und üben Sie einen gleichmäßigen Druck aus. Achten Sie darauf, dass der Verbinder vollständig verpresst wird und die Litzen fest umschlossen sind. Überprüfen Sie das Ergebnis nach dem Crimpen sorgfältig.
Der Verbinder sollte fest auf dem Kabel sitzen und sich nicht verdrehen oder verschieben lassen. Die Verpressung sollte gleichmäßig und sauber sein, ohne scharfe Kanten oder Grate. Wenn Sie Zweifel haben, wiederholen Sie den Crimpvorgang mit einem neuen Verbinder. Eine fehlerhafte Crimpverbindung kann zu Kontaktproblemen, Überhitzung oder sogar zu einem Ausfall der Schaltung führen.
4. Die Qualitätskontrolle: Sicherheit geht vor
Nach dem Crimpen ist eine sorgfältige Qualitätskontrolle unerlässlich. Überprüfen Sie die Verbindung auf Festigkeit und Kontakt. Ziehen Sie vorsichtig am Kabel, um sicherzustellen, dass der Verbinder fest sitzt. Messen Sie den Widerstand der Verbindung, um sicherzustellen, dass ein guter Kontakt besteht. Eine niedriger Widerstandswert deutet auf eine gute Verbindung hin, während ein hoher Widerstandswert auf ein Problem hindeutet.
Überprüfen Sie die Verbindung auch visuell auf Beschädigungen oder Fehler. Der Verbinder sollte keine Risse oder Verformungen aufweisen. Die Litzen sollten vollständig von der Verpressung umschlossen sein und nicht hervorstehen. Wenn Sie Zweifel haben, ersetzen Sie den Verbinder und wiederholen Sie den Crimpvorgang. Sicherheit geht immer vor!
Steckverbinder richtig montieren
Die Montage von Steckverbindern ist ein wichtiger Schritt, um eine zuverlässige und sichere Verbindung herzustellen. Hier sind einige Tipps und Tricks für die richtige Montage:
1. Vorbereitung ist alles
Bevor Sie mit der Montage beginnen, stellen Sie sicher, dass Sie alle notwendigen Werkzeuge und Materialien zur Hand haben. Dazu gehören der Steckverbinder, das passende Kabel, eine Abisolierzange, eine Crimpzange (falls erforderlich), ein Schraubendreher (falls erforderlich) und gegebenenfalls eine Montageanleitung. Lesen Sie die Montageanleitung sorgfältig durch, um sicherzustellen, dass Sie alle Schritte korrekt ausführen.
2. Kabel vorbereiten
Schneiden Sie das Kabel auf die gewünschte Länge zu und entfernen Sie die äußere Isolierung vorsichtig mit einer Abisolierzange. Achten Sie darauf, die inneren Adern nicht zu beschädigen. Entfernen Sie dann die Isolierung von den einzelnen Adern, um die blanken Leiter freizulegen. Verdrillen Sie die Litzen, um ein Aufspleißen zu verhindern und eine bessere Kontaktfläche zu schaffen.
3. Kontakte verbinden
Je nach Art des Steckverbinders müssen die Kontakte entweder gecrimpt, geschraubt oder gelötet werden. Beim Crimpen verwenden Sie die passende Crimpzange, um die Kontakte fest mit den Adern zu verbinden. Achten Sie darauf, den richtigen Druck auszuüben und die Crimpzange korrekt zu positionieren. Beim Schrauben ziehen Sie die Schrauben fest an, aber nicht zu fest, um die Kontakte nicht zu beschädigen. Beim Löten verwenden Sie ein Lötkolben und Lötzinn, um die Kontakte mit den Adern zu verbinden. Achten Sie darauf, eine saubere und dauerhafte Lötverbindung herzustellen.
4. Gehäuse montieren
Nachdem die Kontakte verbunden sind, montieren Sie das Gehäuse des Steckverbinders. Achten Sie darauf, die Kontakte richtig zu positionieren und das Gehäuse fest zu verschließen. Bei einigen Steckverbindern müssen Sie möglicherweise Schrauben oder Klammern verwenden, um das Gehäuse zu befestigen.
5. Qualitätskontrolle
Nach der Montage führen Sie eine Qualitätskontrolle durch, um sicherzustellen, dass die Verbindung sicher und zuverlässig ist. Überprüfen Sie die Verbindung auf Festigkeit und Kontakt. Ziehen Sie vorsichtig am Kabel, um sicherzustellen, dass die Kontakte fest sitzen. Messen Sie den Widerstand der Verbindung, um sicherzustellen, dass ein guter Kontakt besteht. Überprüfen Sie die Verbindung auch visuell auf Beschädigungen oder Fehler.
Häufige Fragen (FAQ)
Welche Crimpzange ist die richtige für meine Verbinder?
Die Wahl der richtigen Crimpzange hängt von der Art der Verbinder und dem Kabelquerschnitt ab, den Sie verwenden. Achten Sie darauf, eine Crimpzange zu wählen, die speziell für die von Ihnen verwendeten Verbinder entwickelt wurde. Die technischen Daten der Crimpzange geben Auskunft darüber, für welche Verbinder und Kabelquerschnitte sie geeignet ist. Investieren Sie in eine hochwertige Crimpzange, um optimale Ergebnisse zu erzielen.
Wie kann ich sicherstellen, dass meine Crimpverbindungen sicher sind?
Um sichere Crimpverbindungen zu gewährleisten, ist es wichtig, die richtige Crimpzange und die richtige Technik zu verwenden. Achten Sie darauf, das Kabel sauber abisolieren und die Litzen gegebenenfalls verdrillen. Verwenden Sie die Crimpzange senkrecht zum Verbinder und üben Sie einen gleichmäßigen Druck aus. Überprüfen Sie das Ergebnis nach dem Crimpen sorgfältig und führen Sie eine Qualitätskontrolle durch.
Welche Arten von Steckverbindern gibt es und wofür werden sie verwendet?
Es gibt eine Vielzahl von Steckverbindern, die für unterschiedliche Anwendungen geeignet sind. Einige gängige Arten sind Flachsteckverbinder, Rundsteckverbinder, D-Sub-Steckverbinder und Pfostensteckverbinder. Flachsteckverbinder werden häufig in der Computertechnik und der Automobilindustrie verwendet. Rundsteckverbinder sind ideal für den Einsatz im Freien oder in rauen Umgebungen. D-Sub-Steckverbinder werden für die serielle und parallele Datenübertragung verwendet. Pfostensteckverbinder werden für die flexible Verbindung von Leiterplatten und anderen elektronischen Modulen verwendet.
Wie wähle ich den richtigen Kabelquerschnitt für meine Anwendung?
Die Wahl des richtigen Kabelquerschnitts hängt von der Strombelastbarkeit und der Kabellänge ab. Je höher der Strom und je länger das Kabel, desto größer muss der Kabelquerschnitt sein, um Spannungsabfälle und Überhitzung zu vermeiden. Verwenden Sie Tabellen oder Online-Rechner, um den richtigen Kabelquerschnitt für Ihre Anwendung zu ermitteln.
Wie kann ich wasserdichte Verbindungen herstellen?
Um wasserdichte Verbindungen herzustellen, verwenden Sie wasserdichte Verbinder und Kabelverschraubungen. Achten Sie darauf, die Dichtungen richtig zu positionieren und die Verschraubungen fest anzuziehen. Verwenden Sie gegebenenfalls Dichtmittel oder Klebeband, um die Verbindung zusätzlich abzudichten. Überprüfen Sie die Verbindung nach der Montage sorgfältig auf Dichtheit.
Wie kann ich Korrosion an meinen Verbindungen verhindern?
Um Korrosion an Ihren Verbindungen zu verhindern, verwenden Sie korrosionsbeständige Verbinder und Kabel. Vermeiden Sie den Kontakt mit Feuchtigkeit und aggressiven Chemikalien. Reinigen Sie die Verbindungen regelmäßig mit einem geeigneten Reinigungsmittel und tragen Sie gegebenenfalls eine Schutzschicht auf.
