Entfesseln Sie das volle Potenzial Ihrer Elektronikprojekte mit dem TAIWAN SEMICONDUCTOR Gleichrichter GBU405. Dieses kleine, aber leistungsstarke Bauteil ist der Schlüssel zu einer stabilen und effizienten Stromversorgung Ihrer Schaltungen. Ob Sie ein erfahrener Elektronikexperte oder ein ambitionierter Hobbybastler sind, der GBU405 wird Sie mit seiner Zuverlässigkeit und Performance begeistern.
Robust und zuverlässig: Der TAIWAN SEMICONDUCTOR GBU405

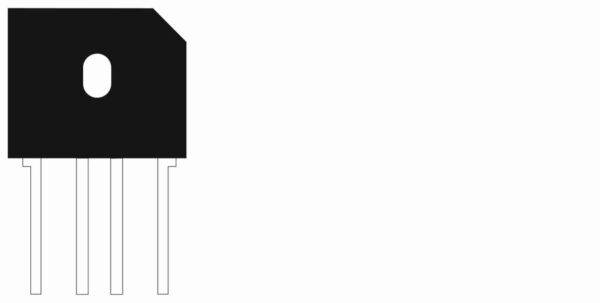

Der TAIWAN SEMICONDUCTOR Gleichrichter GBU405 ist ein Brückengleichrichter, der speziell für Anwendungen entwickelt wurde, die eine hohe Zuverlässigkeit und eine stabile Gleichrichtung benötigen. Mit einem maximalen Durchlassstrom von 4 A und einer Spitzensperrspannung von 600 V bietet dieser Gleichrichter die perfekte Balance zwischen Leistung und Sicherheit. Er ist ideal für eine Vielzahl von Anwendungen, von Netzteilen über Motorsteuerungen bis hin zu industriellen Automatisierungssystemen.
Stellen Sie sich vor, Sie arbeiten an einem wichtigen Projekt, bei dem jede Komponente perfekt funktionieren muss. Mit dem GBU405 können Sie sich entspannt zurücklehnen, da Sie wissen, dass die Stromversorgung Ihrer Schaltung stabil und zuverlässig ist. Keine unerwarteten Ausfälle, keine frustrierenden Fehler – nur pure, ungezügelte Leistung.
Technische Daten im Überblick
| Parameter | Wert |
|---|---|
| Maximaler Durchlassstrom (IF) | 4 A |
| Spitzensperrspannung (VRRM) | 600 V |
| Vorwärtsspannung (VF) | 1.0 V (typisch) |
| Sperrstrom (IR) | 5 µA (typisch) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäuse | GBU |
Diese technischen Daten sind nicht nur Zahlen – sie sind das Versprechen für eine herausragende Performance und eine lange Lebensdauer. Der GBU405 wurde entwickelt, um auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren.
Die Vorteile des TAIWAN SEMICONDUCTOR GBU405
Der TAIWAN SEMICONDUCTOR GBU405 bietet eine Vielzahl von Vorteilen, die ihn zur idealen Wahl für Ihre Gleichrichtungsanforderungen machen:
- Hohe Zuverlässigkeit: Dank der hochwertigen Materialien und der präzisen Fertigungsprozesse können Sie sich auf den GBU405 verlassen.
- Stabile Leistung: Der Gleichrichter liefert auch unter Last eine stabile und konsistente Leistung.
- Einfache Installation: Das GBU-Gehäuse ermöglicht eine einfache und schnelle Montage auf Ihrer Leiterplatte oder in Ihrem Gehäuse.
- Breiter Temperaturbereich: Der GBU405 kann in einem weiten Temperaturbereich eingesetzt werden, was ihn ideal für industrielle Anwendungen macht.
- Kosteneffizient: Der GBU405 bietet ein hervorragendes Preis-Leistungs-Verhältnis.
Denken Sie an die unzähligen Stunden, die Sie bereits in Ihre Projekte investiert haben. Mit dem GBU405 können Sie sicherstellen, dass diese Investition nicht durch minderwertige Komponenten gefährdet wird. Investieren Sie in Qualität, investieren Sie in den GBU405.
Anwendungsbereiche des GBU405
Der TAIWAN SEMICONDUCTOR GBU405 ist vielseitig einsetzbar und eignet sich für eine breite Palette von Anwendungen, darunter:
- Netzteile für elektronische Geräte
- Ladegeräte für Akkus
- Motorsteuerungen
- LED-Beleuchtungssysteme
- Industrielle Automatisierungssysteme
- Wechselrichter
- Schweißgeräte
- USV-Anlagen
Egal, ob Sie ein kleines Netzteil für Ihr Hobbyprojekt bauen oder eine komplexe Motorsteuerung für eine industrielle Anwendung entwickeln, der GBU405 ist die perfekte Wahl. Er bietet die Leistung und Zuverlässigkeit, die Sie benötigen, um Ihre Projekte erfolgreich umzusetzen.
Technische Details im Detail
Um das volle Potenzial des TAIWAN SEMICONDUCTOR GBU405 auszuschöpfen, ist es wichtig, die technischen Details genau zu verstehen:
- Maximaler Durchlassstrom (IF): Der maximale Strom, den der Gleichrichter in Durchlassrichtung ohne Beschädigung aushalten kann. Für den GBU405 beträgt dieser Wert 4 A.
- Spitzensperrspannung (VRRM): Die maximale Spannung, die der Gleichrichter in Sperrrichtung aushalten kann, ohne dass es zu einem Durchbruch kommt. Für den GBU405 beträgt dieser Wert 600 V.
- Vorwärtsspannung (VF): Die Spannung, die über den Gleichrichter abfällt, wenn er in Durchlassrichtung betrieben wird. Für den GBU405 beträgt dieser Wert typischerweise 1.0 V.
- Sperrstrom (IR): Der Strom, der in Sperrrichtung durch den Gleichrichter fließt. Für den GBU405 beträgt dieser Wert typischerweise 5 µA.
- Betriebstemperaturbereich: Der Temperaturbereich, in dem der Gleichrichter sicher und zuverlässig betrieben werden kann. Für den GBU405 beträgt dieser Bereich -55 °C bis +150 °C.
Diese Spezifikationen sind entscheidend für die Auswahl des richtigen Gleichrichters für Ihre Anwendung. Stellen Sie sicher, dass Sie die Anforderungen Ihrer Schaltung sorgfältig prüfen, bevor Sie den GBU405 oder einen anderen Gleichrichter auswählen.
Darüber hinaus ist es wichtig, die Wärmeableitung des GBU405 zu berücksichtigen. Bei höheren Strömen kann der Gleichrichter warm werden. In solchen Fällen ist es ratsam, einen Kühlkörper zu verwenden, um die Wärme abzuleiten und die Lebensdauer des Gleichrichters zu verlängern. Ein guter Kühlkörper sorgt dafür, dass der GBU405 immer im optimalen Temperaturbereich arbeitet und seine Leistung voll entfalten kann.
Ein weiterer wichtiger Aspekt ist die Auswahl der richtigen Sicherung. Eine Sicherung schützt Ihre Schaltung vor Überlastung und Kurzschlüssen. Wählen Sie eine Sicherung, die etwas höher als der maximale Strom ist, den der GBU405 im Normalbetrieb führen soll. Dies verhindert, dass die Sicherung bei normalen Lastspitzen auslöst, schützt aber dennoch Ihre Schaltung im Falle eines Fehlers.
Der GBU405 im Vergleich: Warum dieser Gleichrichter die richtige Wahl ist
Auf dem Markt gibt es eine Vielzahl von Gleichrichtern, aber der TAIWAN SEMICONDUCTOR GBU405 zeichnet sich durch seine einzigartige Kombination aus Leistung, Zuverlässigkeit und Preis aus. Im Vergleich zu anderen Gleichrichtern in seiner Klasse bietet der GBU405:
- Höhere Spitzensperrspannung: Mit 600 V bietet der GBU405 eine größere Sicherheitsmarge als viele andere Gleichrichter mit niedrigeren Spannungsangaben.
- Bessere Wärmeableitung: Das GBU-Gehäuse ermöglicht eine effiziente Wärmeableitung, was die Lebensdauer des Gleichrichters verlängert.
- Robustere Konstruktion: Der GBU405 ist so konstruiert, dass er auch unter anspruchsvollen Bedingungen zuverlässig funktioniert.
- Günstigeren Preis: Trotz seiner hohen Leistung und Zuverlässigkeit ist der GBU405 zu einem wettbewerbsfähigen Preis erhältlich.
Stellen Sie sich vor, Sie haben die Wahl zwischen einem billigen Gleichrichter, der möglicherweise schnell ausfällt, und dem GBU405, der Ihnen jahrelange zuverlässige Leistung bietet. Die Entscheidung ist einfach: Wählen Sie den GBU405 und investieren Sie in die Zukunft Ihrer Projekte.
Die richtige Dimensionierung für Ihre Anwendung
Die Auswahl des richtigen Gleichrichters hängt stark von den spezifischen Anforderungen Ihrer Anwendung ab. Hier sind einige Tipps, die Ihnen bei der Dimensionierung des GBU405 helfen:
- Berechnen Sie den maximalen Strom: Bestimmen Sie den maximalen Strom, den Ihre Schaltung benötigt. Wählen Sie einen Gleichrichter, der diesen Strom sicher führen kann.
- Berücksichtigen Sie die Spitzensperrspannung: Stellen Sie sicher, dass die Spitzensperrspannung des Gleichrichters höher ist als die maximale Spannung, die in Ihrer Schaltung auftreten kann.
- Prüfen Sie den Temperaturbereich: Stellen Sie sicher, dass der Betriebstemperaturbereich des Gleichrichters für Ihre Anwendung geeignet ist.
- Verwenden Sie einen Kühlkörper: Wenn Sie den Gleichrichter bei hohen Strömen betreiben, verwenden Sie einen Kühlkörper, um die Wärme abzuleiten.
Indem Sie diese Tipps befolgen, können Sie sicherstellen, dass Sie den richtigen Gleichrichter für Ihre Anwendung auswählen und die bestmögliche Leistung erzielen. Der GBU405 ist eine ausgezeichnete Wahl für viele Anwendungen, aber es ist wichtig, die spezifischen Anforderungen Ihrer Schaltung zu berücksichtigen, um sicherzustellen, dass er die richtige Wahl ist.
So installieren Sie den GBU405 richtig
Eine korrekte Installation ist entscheidend für die Leistung und Lebensdauer des TAIWAN SEMICONDUCTOR GBU405. Hier sind einige wichtige Schritte, die Sie bei der Installation beachten sollten:
- Überprüfen Sie die Polarität: Der GBU405 hat vier Anschlüsse: zwei für den Wechselstromeingang (AC) und zwei für den Gleichstromausgang (DC). Achten Sie darauf, die Polarität korrekt anzuschließen.
- Verwenden Sie die richtigen Werkzeuge: Verwenden Sie isolierte Werkzeuge, um Kurzschlüsse zu vermeiden.
- Löten Sie sorgfältig: Wenn Sie den GBU405 auf eine Leiterplatte löten, achten Sie darauf, dass die Lötstellen sauber und fest sind. Vermeiden Sie Überhitzung, da dies den Gleichrichter beschädigen kann.
- Verwenden Sie einen Kühlkörper: Wenn Sie den GBU405 bei hohen Strömen betreiben, befestigen Sie einen Kühlkörper, um die Wärme abzuleiten.
- Testen Sie die Schaltung: Nach der Installation überprüfen Sie die Schaltung sorgfältig, um sicherzustellen, dass alles korrekt funktioniert.
Eine sorgfältige Installation ist der Schlüssel zu einer zuverlässigen und langlebigen Stromversorgung. Nehmen Sie sich die Zeit, die Installation richtig durchzuführen, und Sie werden mit einer stabilen und effizienten Schaltung belohnt.
FAQ – Häufig gestellte Fragen zum TAIWAN SEMICONDUCTOR GBU405
Was ist ein Brückengleichrichter und wozu dient er?
Ein Brückengleichrichter ist eine elektronische Schaltung, die Wechselstrom (AC) in Gleichstrom (DC) umwandelt. Er besteht aus vier Dioden, die so angeordnet sind, dass sie den Stromfluss in nur eine Richtung erlauben. Dies ist wichtig, da viele elektronische Geräte Gleichstrom benötigen, um zu funktionieren. Der GBU405 ist ein solcher Brückengleichrichter und wird verwendet, um eine stabile Gleichstromversorgung für elektronische Schaltungen bereitzustellen.
Welche Bedeutung haben die Angaben 4A und 600V beim GBU405?
Die Angabe 4A (Ampere) bezieht sich auf den maximalen Durchlassstrom, den der GBU405 sicher führen kann. Das bedeutet, dass der Gleichrichter für Anwendungen geeignet ist, bei denen der Strom 4 Ampere nicht überschreitet. Die Angabe 600V (Volt) bezieht sich auf die maximale Spitzensperrspannung, die der Gleichrichter aushalten kann, ohne zu beschädigen. Es ist wichtig, sicherzustellen, dass die Spannung in Ihrer Schaltung diesen Wert nicht überschreitet, um Schäden am Gleichrichter zu vermeiden.
Kann ich den GBU405 auch für niedrigere Spannungen verwenden?
Ja, der GBU405 kann auch für niedrigere Spannungen als 600V verwendet werden. Die 600V sind die maximale Spannung, die der Gleichrichter aushalten kann. Solange die Spannung in Ihrer Schaltung unter diesem Wert liegt, ist der GBU405 sicher zu verwenden. Tatsächlich ist es oft besser, einen Gleichrichter mit einer höheren Spannungsangabe zu verwenden, um eine größere Sicherheitsmarge zu haben.
Wie finde ich heraus, ob der GBU405 für meine Anwendung geeignet ist?
Um festzustellen, ob der GBU405 für Ihre Anwendung geeignet ist, sollten Sie folgende Punkte berücksichtigen:
- Strombedarf: Stellen Sie sicher, dass der maximale Strom, den Ihre Schaltung benötigt, unter 4A liegt.
- Spannungsbedarf: Stellen Sie sicher, dass die maximale Spannung in Ihrer Schaltung unter 600V liegt.
- Temperaturbereich: Stellen Sie sicher, dass der Betriebstemperaturbereich des GBU405 (-55 °C bis +150 °C) für Ihre Anwendung geeignet ist.
- Wärmeableitung: Berücksichtigen Sie die Wärmeableitung, insbesondere wenn Sie den Gleichrichter bei hohen Strömen betreiben. Verwenden Sie gegebenenfalls einen Kühlkörper.
Wenn alle diese Punkte erfüllt sind, ist der GBU405 wahrscheinlich eine gute Wahl für Ihre Anwendung.
Was passiert, wenn ich den GBU405 überlaste?
Wenn Sie den GBU405 überlasten, d.h. ihn mit einem Strom über 4A oder einer Spannung über 600V betreiben, kann dies zu Schäden am Gleichrichter führen. Im schlimmsten Fall kann der Gleichrichter durchbrennen und Ihre Schaltung beschädigen. Es ist daher wichtig, die Spezifikationen des GBU405 zu beachten und ihn nicht zu überlasten. Verwenden Sie eine Sicherung, um Ihre Schaltung vor Überlastung zu schützen.
Benötige ich einen Kühlkörper für den GBU405?
Ob Sie einen Kühlkörper für den GBU405 benötigen, hängt von der Stromstärke und der Umgebungstemperatur ab. Bei niedrigen Strömen und normalen Umgebungstemperaturen ist in der Regel kein Kühlkörper erforderlich. Bei höheren Strömen oder hohen Umgebungstemperaturen kann ein Kühlkörper jedoch erforderlich sein, um die Wärme abzuleiten und die Lebensdauer des Gleichrichters zu verlängern. Überprüfen Sie die Temperatur des GBU405 während des Betriebs. Wenn er sich heiß anfühlt, ist es ratsam, einen Kühlkörper zu verwenden.
Wie schließe ich den GBU405 richtig an?
Der GBU405 hat vier Anschlüsse: zwei für den Wechselstromeingang (AC) und zwei für den Gleichstromausgang (DC). Die AC-Anschlüsse sind mit einem „~“ Symbol gekennzeichnet, während die DC-Anschlüsse mit „+“ und „-“ gekennzeichnet sind. Achten Sie darauf, die Polarität korrekt anzuschließen. Der positive (+) Anschluss des GBU405 muss mit dem positiven Anschluss Ihrer Schaltung verbunden werden, und der negative (-) Anschluss muss mit dem negativen Anschluss verbunden werden. Eine falsche Polarität kann zu Schäden am Gleichrichter und an Ihrer Schaltung führen.
Wo finde ich ein Datenblatt für den TAIWAN SEMICONDUCTOR GBU405?
Sie finden ein Datenblatt für den TAIWAN SEMICONDUCTOR GBU405 in der Regel auf der Website des Herstellers (Taiwan Semiconductor) oder auf Websites von Elektronikkomponenten-Distributoren. Das Datenblatt enthält detaillierte Informationen über die technischen Spezifikationen, Abmessungen, Anschlüsse und andere wichtige Details des GBU405. Die Suche im Internet nach „GBU405 Datenblatt“ sollte Ihnen schnell zum gewünschten Ergebnis führen.
