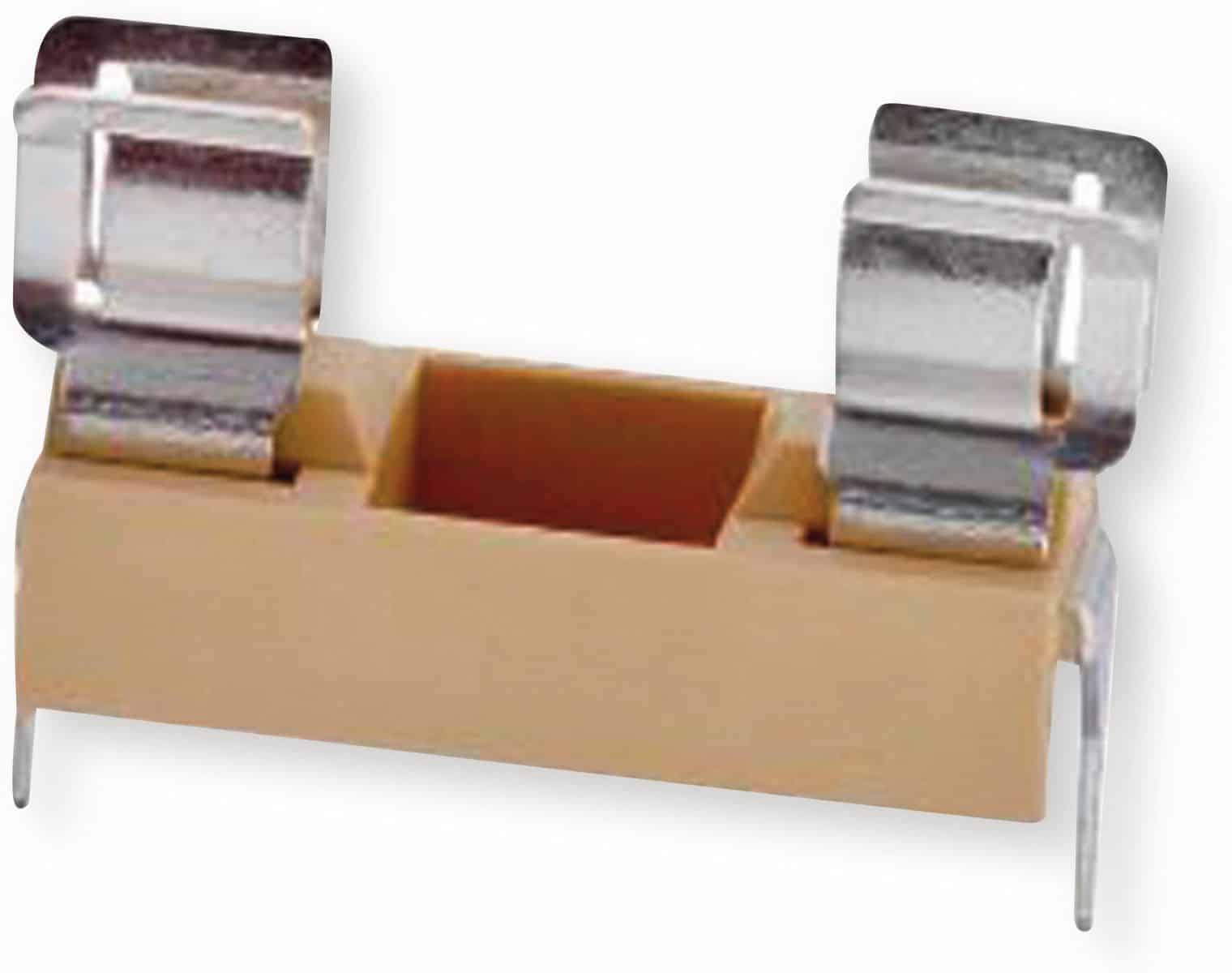

ESKA 503.400 G-Sicherungshalter: Zuverlässiger Schutz für Ihre Elektronik
Sie suchen nach einer robusten und zuverlässigen Lösung zur Integration von 5x20mm Sicherungen in Ihre elektronischen Schaltungen? Der ESKA 503.400 G-Sicherungshalter SHP ist die ideale Wahl für professionelle Anwender und ambitionierte Bastler, die Wert auf höchste Sicherheit und Langlebigkeit legen. Dank seiner bewährten Konstruktion und der präzisen Fertigung schützt er empfindliche Bauteile effektiv vor Überstrom und Überspannung und sorgt für eine sichere Montage direkt auf der Leiterplatte (Printmontage).
Herausragende Merkmale und Vorteile des ESKA 503.400 G-Sicherungshalters
Der ESKA 503.400 G-Sicherungshalter zeichnet sich durch eine Reihe von Vorteilen aus, die ihn zu einer unverzichtbaren Komponente in vielen elektronischen Anwendungen machen. Seine Konstruktion ist auf maximale Zuverlässigkeit und einfache Handhabung ausgelegt:
- Optimale Montage: Die Printmontage-Ausführung ermöglicht eine direkte und stabile Befestigung auf Leiterplatten, was Platz spart und eine sichere elektrische Verbindung gewährleistet.
- Hohe Belastbarkeit: Mit einer Nennspannung von 250V und einem Nennstrom von 6,3A ist dieser Sicherungshalter bestens gerüstet für eine Vielzahl von Anwendungen, von kleinen Netzteilen bis hin zu komplexeren Schaltungen.
- Sicherer Sicherungswechsel: Der offene Aufbau erleichtert das Einsetzen und Entnehmen von 5x20mm Glassicherungen, was Wartungsarbeiten deutlich vereinfacht.
- Robuste Materialien: Gefertigt aus hochwertigen, isolierenden Kunststoffen, bietet der Sicherungshalter eine ausgezeichnete Beständigkeit gegen mechanische Belastungen und Umwelteinflüsse.
- Kompakte Bauform: Die durchdachte Konstruktion minimiert den Platzbedarf auf der Leiterplatte, was besonders in Gehäusen mit begrenztem Raum von Vorteil ist.
- Markenqualität von ESKA: Vertrauen Sie auf die bewährte Qualität und die jahrzehntelange Erfahrung von ESKA im Bereich der Sicherungstechnik.
Technische Spezifikationen im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des ESKA 503.400 G-Sicherungshalters zu geben, haben wir die wichtigsten technischen Daten übersichtlich zusammengefasst:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | ESKA 503.400 G |
| Typ | SHP (offener Sicherungshalter) |
| Sicherungsgröße | 5×20 mm |
| Montageart | Printmontage |
| Nennstrom | 6,3 A |
| Nennspannung | 250 V |
| Kontaktmaterial | Verzinnte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Isolationsmaterial | Hochwertiger Thermoplast mit ausgezeichneten dielektrischen Eigenschaften und hoher Temperaturbeständigkeit. |
| Umgebungstemperatur (Betrieb) | –40 °C bis +85 °C (abhängig von der Auslastung und Belüftung der Anwendung). |
| Schutzart (nur Sicherungshalter) | IP20 (Schutz gegen Fremdkörper und Berührung mit den Fingern) – die tatsächliche Schutzart der integrierten Schaltung hängt vom Gehäuse ab. |
| Anzahl der Pole | 1-polig |
| Zulassungen | Erfüllt relevante internationale Normen für elektrische Komponenten, was eine weltweite Einsatzfähigkeit sicherstellt. |
Einsatzmöglichkeiten: Wo der ESKA 503.400 G-Sicherungshalter glänzt
Der ESKA 503.400 G-Sicherungshalter ist eine universell einsetzbare Komponente, die in einer Vielzahl von elektronischen Geräten und Systemen unverzichtbar ist. Seine Zuverlässigkeit und die einfache Integration machen ihn zur ersten Wahl für:
- Netzteil-Konstruktionen: Ob für Labornetzteile, Industrie-Netzteile oder auch für Netzteile in Konsumerelektronik, der Sicherungshalter bietet einen entscheidenden Schutzmechanismus.
- Klein- und Großserienfertigung: Die Printmontage-Fähigkeit und die Robustheit prädestinieren ihn für den Einsatz in automatisierten Fertigungsprozessen.
- Entwicklungs- und Prototypenbau: Für Ingenieure und Hobbyisten, die maßgeschneiderte Schaltungen entwickeln, bietet dieser Sicherungshalter eine flexible und sichere Lösung zur Absicherung.
- Steuerungs- und Regelungstechnik: In industriellen Steuerungen, SPS-Systemen und anderen Automatisierungskomponenten sorgt er für die benötigte Betriebssicherheit.
- Audio- und Videotechnik: Geräte wie Verstärker, Receiver oder auch professionelle Audio-Interfaces profitieren von der zuverlässigen Absicherung.
- Medizintechnik: Wo höchste Sicherheitsstandards gelten, bietet der ESKA 503.400 G-Sicherungshalter eine vertrauenswürdige Lösung für den Schutz von Geräten.
- Messtechnik: Präzise Messgeräte benötigen eine stabile und sichere Stromversorgung, die durch eine zuverlässige Absicherung gewährleistet wird.
Die Möglichkeit, eine gängige Sicherungsgröße wie 5x20mm zu verwenden, erweitert das Anwendungsspektrum zusätzlich, da diese Sicherungen weit verbreitet und leicht erhältlich sind.
Qualität, auf die Sie zählen können: Material und Verarbeitung
Bei der Entwicklung des ESKA 503.400 G-Sicherungshalters standen Sicherheit und Langlebigkeit an erster Stelle. Das verwendete Gehäusematerial, ein hochtemperaturbeständiger und elektrisch isolierender Thermoplast, schützt nicht nur vor elektrischen Schlägen, sondern widersteht auch thermischer Belastung, die bei Betrieb auftreten kann. Die innenliegenden Kontakte sind aus einer robusten Kupferlegierung gefertigt und für eine optimale Leitfähigkeit und geringe Übergangswiderstände verzinnt. Diese Oberflächenbehandlung verhindert Korrosion und gewährleistet eine dauerhaft sichere elektrische Verbindung über die gesamte Lebensdauer des Produkts. Die präzise Fertigung stellt sicher, dass die Sicherungen festen Halt finden und auch bei Vibrationen oder mechanischen Einwirkungen nicht verrutschen.
Maximale Sicherheit für Ihre Projekte
Der ESKA 503.400 G-Sicherungshalter ist weit mehr als nur eine einfache Halterung. Er ist ein integraler Bestandteil eines umfassenden Sicherheitskonzepts für Ihre elektronischen Geräte. Durch die Integration einer geeigneten Sicherung wird im Falle eines Kurzschlusses oder einer gefährlichen Überlastung der Stromkreis automatisch unterbrochen. Dies verhindert nicht nur die Zerstörung empfindlicher Bauteile, sondern minimiert auch das Risiko von Bränden und anderen Gefahren. Die Nennspannung von 250V ist ausreichend für die meisten Anwendungen im Niederspannungsbereich, während der Nennstrom von 6,3A eine breite Palette von Stromstärken abdeckt. Die Wahl des richtigen Sicherungswertes ist dabei entscheidend – wir empfehlen immer, sich an die Vorgaben des Geräteherstellers zu halten oder im Zweifelsfall eine fachkundige Beratung einzuholen.
FAQ – Häufig gestellte Fragen zu ESKA 503.400 G-Sicherungshalter SHP offen für 5x20mm Printmontage, 6,3A, 250V
Welche Art von Sicherungen kann ich mit dem ESKA 503.400 G-Sicherungshalter verwenden?
Dieser Sicherungshalter ist speziell für die Aufnahme von Glassicherungen im Format 5×20 mm konzipiert. Sie können sowohl träge (T) als auch flinke (F) Sicherungen entsprechend den Anforderungen Ihrer Schaltung verwenden.
Ist der Sicherungshalter für den Einsatz in industriellen Umgebungen geeignet?
Ja, dank seiner robusten Konstruktion und der Verwendung hochwertiger Materialien ist der ESKA 503.400 G-Sicherungshalter für den Einsatz in einer Vielzahl von industriellen Umgebungen gut geeignet, sofern die Umgebungsbedingungen innerhalb der spezifizierten Betriebstemperaturen liegen und keine extremen mechanischen oder chemischen Belastungen auftreten.
Wie wird der Sicherungshalter auf der Leiterplatte befestigt?
Der Sicherungshalter verfügt über Montagefüße, die direkt durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet werden. Dies sorgt für eine mechanisch stabile und elektrische leitfähige Verbindung.
Kann ich mehrere Sicherungshalter nebeneinander auf einer Leiterplatte montieren?
Ja, die Montage mehrerer Sicherungshalter nebeneinander ist grundsätzlich möglich. Achten Sie dabei jedoch auf ausreichenden Abstand, um eine Überhitzung durch wechselseitige Wärmeabstrahlung zu vermeiden und um sicherzustellen, dass die Sicherungen gut zugänglich bleiben.
Was bedeutet die Angabe „offen“ bei diesem Sicherungshaltertyp?
Die Bezeichnung „offen“ bezieht sich auf die Bauart des Sicherungshalters, bei dem die Sicherung frei zugänglich ist und nicht durch eine zusätzliche Abdeckung geschützt wird. Dies erleichtert den Austausch der Sicherung erheblich. Für Anwendungen, die einen höheren Schutz vor Staub oder Feuchtigkeit erfordern, sind eventuell geschlossene Sicherungshalter oder eine zusätzliche Gehäuselösung notwendig.
Welche Rolle spielt die Nennspannung von 250V?
Die Nennspannung von 250V gibt die maximale Spannung an, für die der Sicherungshalter und die darin eingesetzte Sicherung sicher ausgelegt sind. Für die meisten Anwendungen im Niederspannungsbereich (z.B. typische Haushaltsgeräte oder industrielle Steuerungen) ist diese Spannung mehr als ausreichend. Es ist wichtig, dass die Nennspannung des Sicherungshalters der Netzspannung oder der Betriebsspannung der zu schützenden Schaltung entspricht oder diese übersteigt.
Wie kann ich sicherstellen, dass ich die richtige Sicherung für meine Anwendung wähle?
Die Wahl der richtigen Sicherung hängt von den spezifischen Stromanforderungen Ihres Geräts oder Ihrer Schaltung ab. Im Allgemeinen sollte die Nennstromstärke der Sicherung leicht über dem normalen Betriebsstrom des Geräts liegen, aber deutlich unter dem maximal zulässigen Strom, der die Komponenten beschädigen könnte. Konsultieren Sie stets das Datenblatt des zu schützenden Geräts oder suchen Sie fachkundigen Rat, um die optimale Sicherung zu ermitteln.
