Quarze & Oszillatoren: Präzision für Ihre Elektronikprojekte
Entdecken Sie in unserem Sortiment eine breite Palette an hochpräzisen Quarzen und Oszillatoren, die das Herzstück jeder stabilen und zuverlässigen elektronischen Schaltung bilden. Ob für anspruchsvolle industrielle Anwendungen, innovative IoT-Geräte, präzise Zeitmessung in der Messtechnik oder die zuverlässige Taktgebung in Mikrocontrollern – bei NER.de finden Sie die optimale Lösung. Unsere sorgfältig ausgewählte Kollektion richtet sich an Entwickler, Ingenieure und ambitionierte Hobbyisten, die Wert auf höchste Frequenzstabilität, geringen Jitter und maximale Zuverlässigkeit legen. Verlassen Sie sich auf Komponenten, die selbst unter extremen Bedingungen konstant Leistung bringen.
Die Welt der Quarze und Oszillatoren verstehen
Quarze und Oszillatoren sind essenzielle Komponenten in der Elektronik, die für die Generierung stabiler und präziser Frequenzen zuständig sind. Diese Frequenzen dienen als Taktgeber für Prozessoren, zur Synchronisation von Datenströmen oder als Basis für die Zeitmessung. Ein Piezoquarz, dessen Eigenschaft der piezoelektrischen Resonanz genutzt wird, ist das Herzstück vieler Quarzoszillatoren. Diese natürlichen Kristalle schwingen bei einer spezifischen, durch ihre physikalischen Abmessungen und Struktur definierten Frequenz, wenn eine elektrische Spannung angelegt wird. Ähnlich funktionieren Oberflächenwellen-Oszillatoren (SAW), die jedoch auf der Erzeugung von Oberflächenwellen auf einem piezoelektrischen Substrat basieren und oft höhere Frequenzen bei geringerem Platzbedarf ermöglichen.
Integrierte Oszillatoren, wie spannungsgesteuerte Oszillatoren (VCOs) oder kristallgesteuerte Oszillatoren (XCOs), kombinieren oft einen Quarzkristall oder eine andere Oszillatortechnologie mit integrierten Schaltungen. Dies ermöglicht eine höhere Flexibilität, z. B. durch Frequenzsynthese oder variable Frequenzbereiche, und vereinfacht das Schaltungsdesign. Für Anwendungen, bei denen extreme Frequenzgenauigkeit und geringes Phasenrauschen (Jitter) gefordert sind, wie in der Telekommunikation oder in hochpräzisen Messsystemen, sind atomgestützte Oszillatoren oder besonders hochwertige Quarzoszillatoren unverzichtbar.
Worauf Kunden beim Kauf von Quarze & Oszillatoren achten müssen
Die Auswahl des richtigen Quarzes oder Oszillators ist entscheidend für die Leistung und Stabilität Ihrer elektronischen Schaltung. Berücksichtigen Sie folgende Schlüsselfaktoren, um Fehlkäufe zu vermeiden und optimale Ergebnisse zu erzielen:
- Frequenzbereich und -genauigkeit: Die benötigte Betriebsfrequenz ist der primäre Parameter. Achten Sie auf die angegebene Genauigkeit (z.B. ±20 ppm – parts per million) und die Langzeitstabilität über einen bestimmten Temperaturbereich.
- Stabilität über Temperatur: Temperaturschwankungen können die Oszillatorfrequenz beeinflussen. Prüfen Sie das Temperaturkoeffizienten-Datenblatt (TC) und wählen Sie eine Komponente, die den Temperaturanforderungen Ihrer Anwendung gerecht wird (z.B. für automotive oder industrielle Umgebungen).
- Jitter und Phasenrauschen: Insbesondere in Hochfrequenzanwendungen, der digitalen Signalverarbeitung oder der Telekommunikation ist ein geringer Jitter (zufällige Schwankungen der Signallaufzeit) und niedriges Phasenrauschen entscheidend für die Signalintegrität.
- Stromverbrauch: Bei batteriebetriebenen Geräten oder in energiesensiblen Systemen ist der Energiebedarf des Oszillators ein wichtiger Faktor.

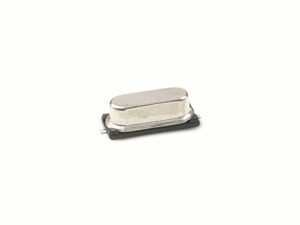

- Bauform und Anschluss: Wählen Sie zwischen durchsteckbaren (THT) und oberflächenmontierbaren (SMD) Bauteilen, je nach Ihrer PCB-Fertigung und dem benötigten Platz. Spezielle Keramikgehäuse oder Metallgehäuse bieten oft besseren Schutz und Abschirmung.
- Versorgungsspannung: Stellen Sie sicher, dass die benötigte Betriebsspannung des Oszillators mit Ihrer Schaltungslogik kompatibel ist.
- Spezielle Features: Benötigen Sie eine Frequenzabstimmmöglichkeit (VCO), eine integrierte Spannungsregelung oder eine spezielle Abschirmung? Achten Sie auf spezifische Produktmerkmale.
- Hersteller und Zertifizierungen: Vertrauen Sie auf etablierte Hersteller wie Kyocera, Epson Toyocom, Abracon oder SiTime, die für ihre Qualität und Zuverlässigkeit bekannt sind. Zertifizierungen wie AEC-Q200 für Automotive-Anwendungen sind ein Indikator für hohe Qualitätsstandards.
- Lebensdauer und Zuverlässigkeit: Prüfen Sie die angegebenen MTBF-Werte (Mean Time Between Failures) und die erwartete Lebensdauer, besonders für kritische Anwendungen.
Arten von Oszillatoren im Überblick
Die Wahl des richtigen Oszillatortyps hängt maßgeblich von den spezifischen Anforderungen Ihrer Anwendung ab. Hier eine Übersicht gängiger Technologien:

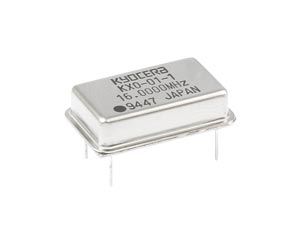

| Oszillatortyp | Princip | Vorteile | Nachteile | Typische Anwendungen |
|---|---|---|---|---|
| Kristalloszillator (XO) | Nutzt die piezoelektrischen Eigenschaften eines Quarzkristalls zur Frequenzerzeugung. | Hohe Frequenzstabilität, kostengünstig, weit verbreitet. | Frequenz ist fest und nicht abstimmbar, empfindlich gegenüber Temperaturschwankungen (je nach Ausführung). | Uhrenschaltungen, Mikrocontroller-Takte, einfache Timer. |
| Temperaturkompensierter Kristalloszillator (TCXO) | Korrektur der Frequenzabweichung eines Quarzkristalls durch eine integrierte Kompensationsschaltung, die auf Temperaturänderungen reagiert. | Verbesserte Frequenzstabilität über einen breiteren Temperaturbereich als reine XOs. | Höherer Stromverbrauch und Preis als XOs, eingeschränkte Abstimmbarkeit. | GPS-Module, Funkkommunikation, Messtechnik. |
| Spannungsgesteuerter Kristalloszillator (VCXO) | Ermöglicht eine leichte Abstimmung der Oszillatorfrequenz durch Anlegen einer variablen Spannung. | Flexibel einstellbare Frequenz, präzise Nachregelung möglich. | Begrenzter Abstimmbereich, kann Jitter erhöhen. | Phasenregelschleifen (PLL), Frequenzaufbereitung, Telekommunikation. |
| Oberflächenwellen-Oszillator (SAW) | Basiert auf der Erzeugung und Detektion von Oberflächenwellen auf einem piezoelektrischen Substrat. | Hohe Frequenzen (bis GHz-Bereich), kompakte Bauform, gute Stabilität. | Teurer als Quarzkristalle, empfindlicher gegenüber mechanischen Belastungen, komplexere Herstellung. | Mobiltelefone, WLAN-Module, Hochfrequenzanwendungen. |
| Integrierter Silizium-Oszillator (MEMS) | Nutzt miniaturisierte mechanische Strukturen (MEMS) auf Siliziumbasis zur Oszillation. | Hohe Integration, geringer Platzbedarf, Robustheit gegenüber Vibrationen, keine externen Kristalle notwendig. | Potenziell geringere Frequenzgenauigkeit oder höhere Jitterwerte als Quarzoszillatoren bei vergleichbarer Klasse. | Mobile Geräte, IoT, Consumer Electronics. |
Qualität und Zuverlässigkeit: Zertifizierungen und Materialien
Die Zuverlässigkeit von Quarze und Oszillatoren wird maßgeblich durch die Qualität der verwendeten Materialien und die Produktionsprozesse bestimmt. Wir führen Produkte von Herstellern, die höchste Standards einhalten. Beispielsweise sind viele unserer Komponenten für den Einsatz in der Automobilindustrie nach AEC-Q200 qualifiziert, was eine außergewöhnliche Widerstandsfähigkeit gegenüber Temperaturschwankungen, Vibrationen und anderen Umwelteinflüssen garantiert.
Die Kernstücke vieler Quarzoszillatoren sind natürliche oder synthetisch gezüchtete Quarzkristalle. Die Reinheit und die präzise Schlifftechnik des Kristalls sind entscheidend für seine Schwingungseigenschaften und Langzeitstabilität. Für Anwendungen mit hohen Anforderungen an die Frequenzreinheit und Stabilität werden oft spezielle Schnitte (z.B. AT-Schnitt, SC-Schnitt) verwendet, die eine geringere Abhängigkeit von Temperatur und mechanischer Beanspruchung aufweisen.
Bei SAW-Oszillatoren kommt es auf die Qualität des piezoelektrischen Substrats (z.B. Quarz, Lithiumniobat) und die Präzision der Metallisierung für die Elektroden an. Moderne Herstellungsverfahren wie die Dünnschichttechnologie und fortschrittliche Lithografie-Techniken ermöglichen die Realisierung extrem kleiner und leistungsfähiger Bauteile.

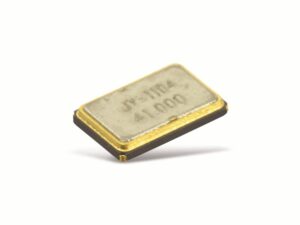

Für viele SMD-Bauteile werden Keramikgehäuse oder spezielle Kunststoffgehäuse mit guter thermischer Leitfähigkeit und Abschirmung eingesetzt, um die Leistung zu optimieren und externe Interferenzen zu minimieren. Die Materialauswahl und die hermetische Versiegelung (falls erforderlich) sind entscheidend für die Lebensdauer und Zuverlässigkeit unter anspruchsvollen Umgebungsbedingungen, wie sie in der Luftfahrt oder der industriellen Automatisierung vorkommen.
Häufige Anwendungsbereiche für Quarze und Oszillatoren
Die Einsatzmöglichkeiten von Quarze und Oszillatoren sind vielfältig und erstrecken sich über nahezu alle Bereiche der modernen Elektronik:
- Telekommunikation: Synchronisation von Basisstationen, Mobiltelefonen und Netzwerkinfrastruktur.
- Computer- und IT-Systeme: Takterzeugung für Prozessoren, Chipsätze, Speicher und Netzwerkinterfaces.
- Automotive: Steuereinheiten, Infotainment-Systeme, Fahrerassistenzsysteme (ADAS) und Batteriemanagementsysteme (BMS).
- Industrielle Automatisierung: Steuerungssysteme, Sensoren, industrielle Netzwerke und Maschinensteuerungen.
- Medizintechnik: Präzise Zeitmessung in medizinischen Geräten, bildgebenden Verfahren und Überwachungssystemen.
- Konsumelektronik: Uhren, Fernseher, Hifi-Anlagen, Smart-Home-Geräte und tragbare Elektronik.
- IoT (Internet of Things): Stromsparende Oszillatoren für Sensorknoten und vernetzte Geräte.
- Messtechnik und Laborgeräte: Hochpräzise Frequenzstandards und Zeitgebersysteme.
FAQ – Häufig gestellte Fragen zu Quarze / Oszillatoren
Was ist der Unterschied zwischen einem Quarz und einem Oszillator?
Ein Quarz ist ein passives Bauteil, ein piezoelektrischer Kristall, der bei Anlegen einer Spannung schwingt. Ein Oszillator ist eine aktive Schaltung, die oft einen Quarzkristall (oder eine andere Oszillatortechnologie wie SAW oder MEMS) enthält und die Schwingung in ein elektrisches Signal mit einer bestimmten Frequenz umwandelt. Einfach ausgedrückt: Der Quarz ist das Herzstück, der Oszillator ist das komplette System, das dieses Herz zum Schlagen bringt und das Signal nutzbar macht.
Welche Genauigkeitsklasse benötige ich für meine Anwendung?
Die benötigte Genauigkeit hängt stark von der Anwendung ab. Für einfache Mikrocontroller-Takte reichen oft Oszillatoren mit einer Genauigkeit von ±50 ppm (parts per million). Für präzise Zeitmessung, Telekommunikation oder Funkübertragung sind Genauigkeiten von ±10 ppm oder sogar besser erforderlich. TCXOs bieten eine deutlich verbesserte Genauigkeit über einen weiten Temperaturbereich.
Was bedeutet „Jitter“ und warum ist er wichtig?
Jitter bezeichnet zufällige Schwankungen in der Periodendauer oder dem Timing von digitalen Signalen. Hoher Jitter kann zu Datenfehlern, schlechter Signalqualität in Hochfrequenzanwendungen oder Ungenauigkeiten in der Zeitmessung führen. Für Anwendungen wie digitale Signalverarbeitung (DSP), schnelle Datenübertragung oder präzise Taktgebung ist ein niedriger Jitterwert essenziell.
Sind alle Quarzoszillatoren für jede Temperaturumgebung geeignet?
Nein, das ist nicht der Fall. Standard-Kristalloszillatoren (XOs) können bei Temperaturschwankungen an Frequenzstabilität verlieren. Für raue Umgebungen mit großen Temperaturschwankungen (z.B. Automotive, Industrie) sind Temperaturkompensierte Kristalloszillatoren (TCXOs) oder spezielle Oszillatoren mit erweitertem Temperaturbereich (z.B. -40°C bis +85°C oder -40°C bis +125°C) erforderlich.
Welchen Vorteil bieten MEMS-Oszillatoren gegenüber Quarz-Oszillatoren?
MEMS-Oszillatoren (basierend auf Mikro-Elektromechanischen Systemen) bieten oft eine höhere Integration, geringeren Platzbedarf und eine bessere mechanische Robustheit gegenüber Vibrationen und Schocks als traditionelle Quarzoszillatoren. Sie können auch schneller hochfahren und sind in der Regel kostengünstiger in der Massenproduktion. Ihre Frequenzgenauigkeit und ihr Jitter können jedoch je nach Implementierung und Anwendung leicht hinter den besten Quarzlösungen zurückbleiben.
Was ist der Unterschied zwischen einemXO und einem Clock Generator?
Ein XO (Crystal Oscillator) erzeugt eine einzelne, feste Frequenz, typischerweise basierend auf einem Quarzkristall. Ein Clock Generator ist eine komplexere integrierte Schaltung, die oft mehrere Taktfrequenzen generieren kann, diese synchronisieren, dividieren oder multiplizieren kann und zusätzliche Funktionen wie Spread Spectrum oder Programmierbarkeit bietet. Während ein XO eine reine Frequenzquelle ist, fungiert ein Clock Generator als zentraler Taktgeber für ganze Systeme.
Bieten Sie auch Oszillatoren mit kundenspezifischer Frequenz an?
Ja, für spezifische Projekte und größere Stückzahlen bieten viele unserer Partnerhersteller die Möglichkeit, Oszillatoren mit exakt definierten und kundenspezifischen Frequenzen zu fertigen. Bitte kontaktieren Sie unseren technischen Support mit Ihren genauen Anforderungen, damit wir die Machbarkeit und die entsprechenden Optionen prüfen können.
