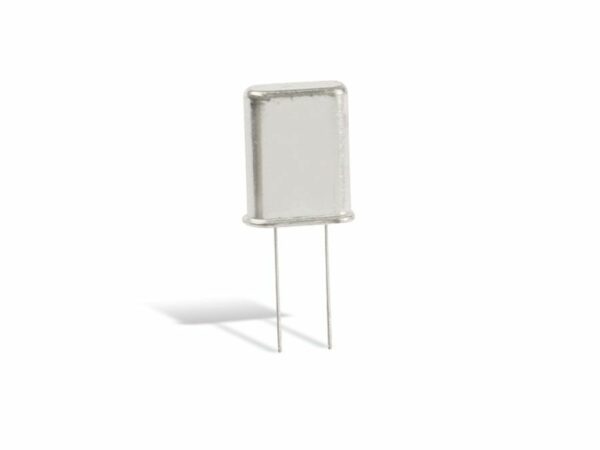

Präzision für Ihre Elektronikprojekte: Quarz 14.7456 MHz
Für anspruchsvolle Elektronikentwickler, Hobbyisten und professionelle Anwender, die auf höchste Taktgenauigkeit angewiesen sind, ist der Quarz mit einer Frequenz von 14.7456 MHz die ideale Wahl. Dieses Bauteil ist das schlagende Herz für präzise Zeitmessung und Synchronisation in einer Vielzahl von digitalen Systemen, von Mikrocontrollern bis hin zu Kommunikationsgeräten.
Die Bedeutung präziser Oszillatoren
In der Welt der Elektronik ist die Taktfrequenz entscheidend. Sie bestimmt die Geschwindigkeit, mit der ein Prozessor Befehle ausführt, oder wie zuverlässig Datenübertragungen erfolgen. Ein instabiler oder ungenauer Takt kann zu Fehlfunktionen, Datenverlust oder Systemabstürzen führen. Quarze, wie der 14.7456 MHz Resonator, bieten eine außergewöhnliche Stabilität und Präzision, die durch ihre physikalischen Eigenschaften – die piezoelektrischen Schwingungen von Quarzkristallen – gewährleistet wird.
Anwendungsbereiche des 14.7456 MHz Quarzes
Die spezifische Frequenz von 14.7456 MHz ist kein Zufall. Sie wurde gewählt, um in vielen gängigen Mikrocontroller-Architekturen und Kommunikationsstandards eine optimale Leistung zu erzielen. Dies macht ihn zu einer universellen und bewährten Komponente für:
- Mikrocontroller-basierte Systeme: Ideal für die Taktung von Mikrocontrollern in Industrieautomatisierung, Messgeräten, Haushaltsgeräten und IoT-Anwendungen, wo eine genaue Steuerung und Timing erforderlich sind.
- Digitale Signalverarbeitung (DSP): Bei der Verarbeitung von Audiosignalen, Videos oder anderen Datenströmen ist eine präzise Taktung unerlässlich für die Integrität und Qualität der Verarbeitung.
- Serielle Kommunikation: Speziell für Baudraten wie 9600 bps, 19200 bps, 38400 bps, 57600 bps und 115200 bps, die oft durch Division der Taktfrequenz generiert werden. Die 14.7456 MHz machen diese Standard-Baudraten mit hoher Genauigkeit erreichbar.
- Uhrenschaltungen und Zeitmessung: Für Projekte, die eine genaue Zeitmessung erfordern, wie z.B. Echtzeitschaltuhren (RTC) oder Timer.
- Frequenzsynthese und PLL-Schaltungen: Als Referenzoszillator in komplexeren Frequenzerzeugungssystemen.
Technische Spezifikationen und Vorteile
Der Quarz 14.7456 MHz zeichnet sich durch seine zuverlässige Leistung und hohe Qualität aus. Hier sind einige Schlüsselspezifikationen, die seine Vorteile unterstreichen:
| Eigenschaft | Beschreibung |
|---|---|
| Frequenz | 14.7456 MHz. Diese Frequenz ermöglicht eine effiziente Ableitung gängiger serieller Baudraten und ist optimal für viele Mikrocontroller-Architekturen. |
| Schwingungsmodus | Grundschwingung (Fundamental Mode). Bietet höchste Stabilität und geringsten Jitter für die gegebenen Spezifikationen. |
| Lastkapazität (CL) | Typischerweise 20 pF (oder wie im Datenblatt spezifiziert). Diese Kapazität ist entscheidend für die korrekte Funktion des Oszillators und wird in Verbindung mit externen Kondensatoren eingestellt. |
| Äquivalente Serienresonanzwiderstand (ESR) | Gering. Ein niedriger ESR ist essenziell für die Stabilität und den geringen Leistungsverbrauch des Oszillators, was für batteriebetriebene Geräte von großer Bedeutung ist. |
| Frequenztoleranz | Typischerweise ±30 ppm (parts per million) bei 25°C. Diese enge Toleranz gewährleistet, dass die erzeugte Taktfrequenz sehr nah am Nennwert liegt. |
| Temperaturstabilität | Hervorragend. Die Frequenzdrift über einen weiten Temperaturbereich ist minimal, was eine konsistente Leistung in unterschiedlichen Umgebungen sicherstellt. |
| Alterungsrate | Sehr gering. Quarze behalten ihre Frequenz über lange Zeiträume stabil bei, was für langlebige und zuverlässige Systeme wichtig ist. |
| Packung | Standard 2-Pin DIP oder SMD-Gehäuse (je nach Variante). Ermöglicht einfache Integration in bestehende Schaltungen. |
Warum ein hochwertiger Quarz entscheidend ist
Sie investieren in Ihre Elektronikprojekte – sei es ein komplexes Entwicklungsboard oder ein kritisches Steuergerät. Die Wahl des richtigen Oszillators ist dabei von fundamentaler Bedeutung. Ein billiger oder minderwertiger Quarz mag auf den ersten Blick Kosten sparen, kann aber langfristig zu erheblichen Problemen führen. Die Frequenzdrift, der höhere Jitter oder die schlechtere Temperaturstabilität eines minderwertigen Bauteils können Ihre gesamte Schaltung instabil machen. Mit unserem Quarz 14.7456 MHz erhalten Sie ein Bauteil, das auf Präzision und Zuverlässigkeit optimiert ist. Dies bedeutet für Sie:
- Reduzierte Entwicklungszeit: Weniger Fehlersuche und Debugging aufgrund von Timing-Problemen.
- Höhere Systemzuverlässigkeit: Ihre Geräte funktionieren konsistent und fehlerfrei, auch unter wechselnden Bedingungen.
- Verbesserte Leistung: Optimale Datenübertragungsraten und präzise Ausführung von Befehlen.
- Langlebigkeit: Die stabile Frequenz und die robusten Materialeigenschaften sorgen für eine lange Lebensdauer Ihrer Anwendung.
FAQ – Häufig gestellte Fragen zu Quarz, 14.7456 MHz
Was ist die Hauptfunktion eines Quarzes in einer elektronischen Schaltung?
Ein Quarz fungiert als präziser Oszillator, der eine stabile und genaue Taktfrequenz erzeugt. Diese Frequenz ist vergleichbar mit einem Metronom für Ihre elektronischen Bauteile, insbesondere für Mikrocontroller und Prozessoren. Sie synchronisiert alle Operationen und stellt sicher, dass sie im richtigen Tempo ablaufen, was für die korrekte Funktion digitaler Systeme unerlässlich ist.
Warum ist die Frequenz von 14.7456 MHz so verbreitet?
Diese spezifische Frequenz ist in der Elektronikentwicklung sehr beliebt, da sie es ermöglicht, durch einfache Division genau die standardmäßigen seriellen Baudraten wie 9600, 19200, 38400, 57600 und 115200 Bits pro Sekunde (bps) mit hoher Präzision zu generieren. Dies ist für die Kommunikation zwischen verschiedenen Geräten und Mikrocontrollern von entscheidender Bedeutung.
Was bedeutet „Lastkapazität (CL)“ und warum ist sie wichtig?
Die Lastkapazität (CL) beschreibt die Gesamtkapazität, die der Quarz „sieht“, um schwingen zu können. Sie wird durch externe Kondensatoren am Quarz bestimmt und muss exakt auf die Spezifikation des Quarzes abgestimmt sein. Eine falsche Lastkapazität kann dazu führen, dass der Quarz nicht schwingt, mit der falschen Frequenz schwingt oder instabil wird.
Wie beeinflusst die Temperatur die Leistung des Quarzes?
Obwohl Quarze für ihre hohe Temperaturstabilität bekannt sind, kann es bei starken Temperaturschwankungen zu leichten Frequenzabweichungen kommen. Die Spezifikation der Temperaturstabilität (z.B. ±30 ppm über einen bestimmten Temperaturbereich) gibt an, wie stark sich die Frequenz in Abhängigkeit von der Temperatur maximal ändern darf. Für die meisten Anwendungen sind diese Schwankungen vernachlässigbar, aber in extrem präzisen Anwendungen müssen diese Effekte berücksichtigt werden.
Welche Art von Gehäuse hat der Quarz üblicherweise?
Der Quarz 14.7456 MHz ist typischerweise in einem klassischen 2-Pin-Gehäuse erhältlich, entweder im Through-Hole (DIP) oder im Surface-Mount (SMD) Format, je nach Anforderung Ihrer Platine. Beide Varianten sind für die einfache Lötbarkeit und Integration in verschiedene Schaltungsdesigns konzipiert.
Sind Quarzkristalle empfindlich gegenüber mechanischer Belastung?
Ja, eine übermäßige mechanische Belastung oder Vibrationen können die Schwingung des Quarzkristalls beeinflussen und potenziell zu Frequenzinstabilitäten oder sogar zum Ausfall führen. Daher ist es wichtig, dass die Bauteile während des Einbaus und im Betrieb vor starken Stößen geschützt sind. Die Gehäuse bieten hierbei bereits einen gewissen Schutz.
Was bedeutet „Äquivalenter Serienresonanzwiderstand (ESR)“?
Der äquivalente Serienresonanzwiderstand (ESR) ist ein Maß für die Verluste innerhalb des Quarzkristalls und der Elektroden. Ein niedriger ESR ist wünschenswert, da er für eine effiziente Schwingung sorgt, den Leistungsverbrauch minimiert und die Stabilität des Oszillators verbessert. Dies ist besonders wichtig in stromsparenden oder batteriebetriebenen Geräten.
