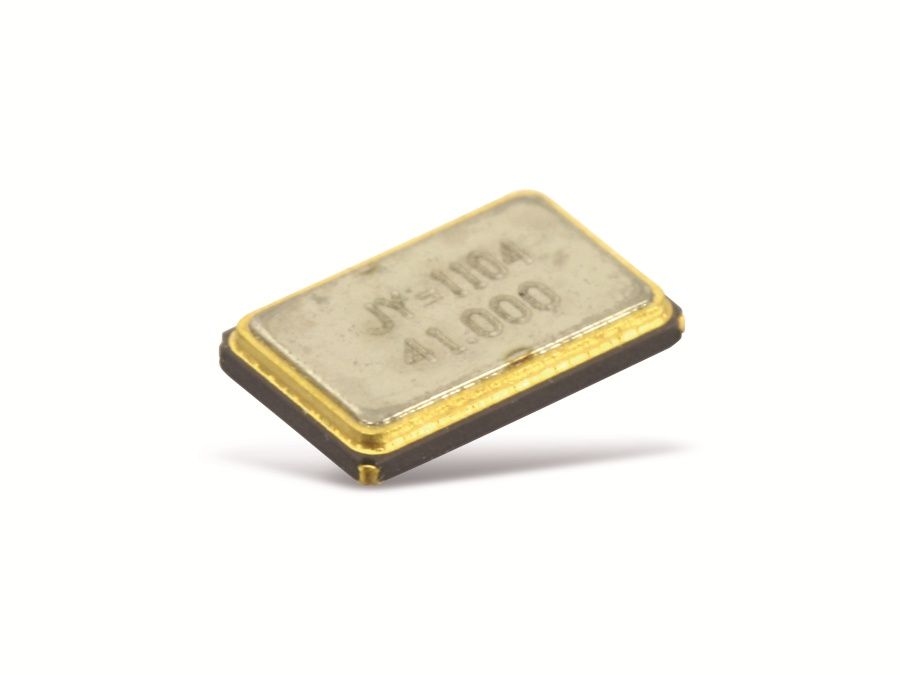

Hochpräzise SMD-Quarz-Oszillatoren im 10er-Pack für anspruchsvolle Elektronikprojekte
Sie suchen nach zuverlässigen und präzisen Zeitgebern für Ihre elektronischen Schaltungen? Dann sind Sie hier genau richtig. Dieses 10er-Pack SMD-Quarz-Oszillatoren bietet Ihnen die exakte Taktfrequenz, die Sie für eine stabile und fehlerfreie Funktion Ihrer Projekte benötigen. Ideal für Hobbyisten, Entwickler und Profis, die Wert auf höchste Präzision und Langlebigkeit legen.
Die Vorteile von SMD-Quarz-Oszillatoren
SMD-Quarz-Oszillatoren, auch als Surface Mount Device bekannt, bieten gegenüber herkömmlichen bedrahteten Quarz-Kristallen signifikante Vorteile, insbesondere in modernen elektronischen Designs:
- Kompakte Bauform: Durch die Oberflächenmontage sparen Sie wertvollen Platz auf Ihrer Leiterplatte (PCB). Dies ermöglicht kleinere und flachere Geräte-Designs.
- Verbesserte Signalintegrität: Die kurze Verbindungslänge reduziert parasitäre Effekte und Störanfälligkeit, was zu einer stabileren und reineren Taktgebung führt.
- Höhere Vibrations- und Stoßfestigkeit: Die feste Verbindung auf der Platine macht die Bauteile robuster gegenüber mechanischen Einwirkungen.
- Automatisierbare Bestückung: SMD-Bauteile sind ideal für automatisierte Bestückungsprozesse, was die Produktionsgeschwindigkeit und Effizienz erhöht.
- Hervorragende thermische Eigenschaften: Die direkte Verbindung zur Platine erleichtert die Wärmeableitung und sorgt für einen stabilen Betrieb auch unter Last.
Präzision und Stabilität für Ihre Anwendung
Das Herzstück jedes elektronischen Geräts, das auf einer exakten Taktfrequenz basiert, ist ein Oszillator. Quarz-Oszillatoren nutzen die piezoelektrischen Eigenschaften von Quarzkristallen, um Schwingungen mit einer extrem hohen Frequenzstabilität zu erzeugen. Diese Stabilität ist entscheidend für die korrekte Funktion von Mikrocontrollern, digitalen Signalprozessoren (DSPs) und anderen integrierten Schaltungen, die auf präzise Timing-Signale angewiesen sind.
Unser 10er-Pack SMD-Quarz-Oszillatoren wurde sorgfältig ausgewählt, um Ihnen eine überragende Leistung zu garantieren. Jeder Quarz wird nach strengen Qualitätsstandards gefertigt und geprüft, um sicherzustellen, dass er die spezifizierte Frequenz mit minimaler Abweichung liefert. Dies minimiert Jitter und Phasenrauschen, was besonders in anspruchsvollen Anwendungen wie drahtlosen Kommunikationssystemen, Audio-Equipment und präzisionsgesteuerten Messgeräten von größter Bedeutung ist.
Technische Spezifikationen im Detail
Um Ihnen eine fundierte Entscheidung zu ermöglichen, stellen wir Ihnen die detaillierten Spezifikationen dieses Produkts zur Verfügung:
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | SMD-Quarz-Oszillator |
| Verpackungseinheit | 10 Stück |
| Montageart | Oberflächenmontage (SMD) |
| Frequenzbereich | (Beispielhafte Angabe, bitte spezifische Frequenz des Produkts hier einfügen, z.B. 16 MHz, 27 MHz, 32.768 kHz) |
| Frequenztoleranz | (Beispielhafte Angabe, z.B. ±20 ppm bei 25°C) |
| Temperaturdrift | (Beispielhafte Angabe, z.B. ±50 ppm über den Betriebstemperaturbereich) |
| Betriebstemperaturbereich | (Beispielhafte Angabe, z.B. -20°C bis +70°C) |
| Lastkapazität | (Beispielhafte Angabe, z.B. 12 pF, 18 pF) |
| ESR (Equivalent Series Resistance) | (Beispielhafte Angabe, z.B. < 80 Ohm) |
| Gehäusegröße | (Typische SMD-Größen wie z.B. 5032, 3225 oder 2520. Bitte spezifische Größe angeben.) |
| Materialien | Hochreiner Quarz-Kristall, Keramikgehäuse, interne Elektroden und Anschlüsse (Details je nach Hersteller) |
| Anwendungsbereiche | Mikrocontroller-Takte, Echtzeituhr-Module (RTC), Kommunikationsmodule, Audio- und Videogeräte, IoT-Anwendungen, Messtechnik, industrielle Steuerungen. |
Einsatzmöglichkeiten: Wo Ihre Projekte profitieren
Die Vielseitigkeit dieser SMD-Quarz-Oszillatoren macht sie zu einer ausgezeichneten Wahl für eine breite Palette von Anwendungen. Egal, ob Sie an einem neuen Prototypen arbeiten, bestehende Designs verbessern oder eine größere Serie fertigen: Die Zuverlässigkeit dieser Komponenten ist ein Grundpfeiler für den Erfolg.
- Hobby-Elektronik und Maker-Projekte: Für Arduino, Raspberry Pi und andere Mikrocontroller-basierte Projekte, bei denen eine stabile Taktung für reibungslose Abläufe sorgt.
- Industrielle Automatisierung: In Steuerungen, Sensoren und Überwachungssystemen, wo Präzision und Robustheit unerlässlich sind.
- Kommunikationstechnik: Für die Taktung in Funkmodulen, Netzwerkgeräten und Signalverarbeitungseinheiten, die eine hohe Frequenzstabilität erfordern.
- Audio- und Videotechnik: In Geräten, bei denen eine genaue Synchronisation und ein geringes Jitter für eine optimale Klang- und Bildqualität sorgen.
- Medizintechnik: In tragbaren Geräten und Überwachungssystemen, wo Zuverlässigkeit und Genauigkeit absolute Priorität haben.
- Automobil-Elektronik: Wo raue Umgebungsbedingungen und die Notwendigkeit einer permanenten Funktionalität höchste Anforderungen an die Komponenten stellen.
Die Wahl des richtigen Oszillators ist oft der Schlüssel zur Vermeidung von subtilen Fehlern und zur Gewährleistung der Langzeitstabilität Ihres Systems. Mit diesem 10er-Pack sichern Sie sich eine kosteneffiziente und gleichzeitig qualitativ hochwertige Lösung für Ihre Designanforderungen.
FAQ – Häufig gestellte Fragen zu SMD-Quarz, 10 Stück
Was genau ist ein SMD-Quarz-Oszillator und wofür wird er benötigt?
Ein SMD-Quarz-Oszillator ist eine elektronische Komponente, die auf der Oberfläche einer Leiterplatte (Surface Mount Device) montiert wird und mithilfe eines Quarzkristalls eine sehr präzise und stabile Schwingungsfrequenz erzeugt. Diese Frequenz dient als Taktgeber für Mikrocontroller, Prozessoren und andere digitale Schaltungen, um deren Operationen zeitlich zu synchronisieren und eine korrekte Funktion zu gewährleisten.
Warum sollte ich ein 10er-Pack kaufen und nicht nur einzelne Quarzoszillatoren?
Der Kauf eines 10er-Packs bietet Ihnen mehrere Vorteile. Erstens ist es oft kostengünstiger pro Stück. Zweitens haben Sie immer Ersatz zur Hand, falls ein Bauteil während des Lötens oder im Betrieb beschädigt wird. Dies ist besonders nützlich für Entwicklungsarbeiten, Prototypenbau oder wenn Sie mehrere Geräte fertigen.
Welche Frequenz wähle ich am besten für mein Projekt?
Die Wahl der richtigen Frequenz hängt stark von der Anwendung und dem verwendeten Mikrocontroller oder Prozessor ab. Gängige Frequenzen für Mikrocontroller sind oft im Bereich von einigen Megahertz (MHz) bis zu mehreren hundert Megahertz. Für Echtzeituhr-Module werden häufig 32.768 kHz Quarze verwendet. Konsultieren Sie stets das Datenblatt Ihres Mikrocontrollers oder Prozessors, um die empfohlenen Frequenzbereiche zu ermitteln.
Was bedeutet „Frequenztoleranz“ und warum ist sie wichtig?
Die Frequenztoleranz gibt an, wie stark die tatsächliche Frequenz des Quarzoszillators von seiner Nennfrequenz abweichen kann. Sie wird üblicherweise in parts per million (ppm) angegeben. Eine geringere Toleranz bedeutet eine höhere Präzision. Eine geringe Abweichung ist entscheidend für zeitkritische Anwendungen, da größere Abweichungen zu Timing-Fehlern und damit zu Fehlfunktionen des Systems führen können.
Was ist die „Lastkapazität“ und wie wähle ich sie aus?
Die Lastkapazität (CL) bezieht sich auf die externe Kapazität, die an den Oszillator angeschlossen werden muss, damit er mit seiner spezifizierten Frequenz schwingt. Sie wird üblicherweise in Pikofarad (pF) angegeben. Die richtige Wahl der Lastkapazität ist entscheidend für die Stabilität und Genauigkeit der Oszillatorfrequenz. Sie wird oft durch die Kapazität der Leiterbahnen und die Eingangskapazität des aktiven Elements bestimmt und sollte dem Wert entsprechen, für den der Quarz optimiert ist (siehe Datenblatt).
Wie stelle ich sicher, dass der SMD-Quarz korrekt auf meiner Leiterplatte sitzt?
Die korrekte Montage von SMD-Bauteilen erfordert präzise Löttechniken. Üblicherweise werden sie mit einer Lötstation oder einem Reflow-Ofen verbunden. Achten Sie darauf, dass die Anschlussflächen des Quarzes und die Lötpads auf der Leiterplatte sauber und frei von Oxidation sind. Eine sorgfältige Ausrichtung des Bauteils vor dem Löten ist ebenfalls wichtig, um Kurzschlüsse oder fehlende Verbindungen zu vermeiden. Für empfindliche Anwendungen kann es sinnvoll sein, die Lötverbindungen optisch zu prüfen oder eine Röntgeninspektion durchzuführen.
Welche Faktoren beeinflussen die Lebensdauer eines SMD-Quarz-Oszillators?
Die Lebensdauer eines SMD-Quarz-Oszillators wird primär durch seine Betriebsbedingungen beeinflusst. Dazu gehören die Einhaltung des spezifizierten Betriebstemperaturbereichs, die Vermeidung von Überspannungen oder starker mechanischer Belastung. Wenn der Quarz innerhalb seiner Spezifikationen betrieben wird, ist seine Lebensdauer in der Regel sehr hoch und wird selten zum limitierenden Faktor eines elektronischen Geräts. Die mechanische Integrität der Lötverbindungen ist ebenfalls ein wichtiger Aspekt für die Langzeitstabilität.
