Willkommen in der faszinierenden Welt der Elektronik, wo jedes Bauteil eine entscheidende Rolle spielt! Entdecken Sie jetzt den Folienkondensator – ein unscheinbares, aber unverzichtbares Element, das in unzähligen elektronischen Schaltungen für Stabilität, Präzision und Effizienz sorgt.

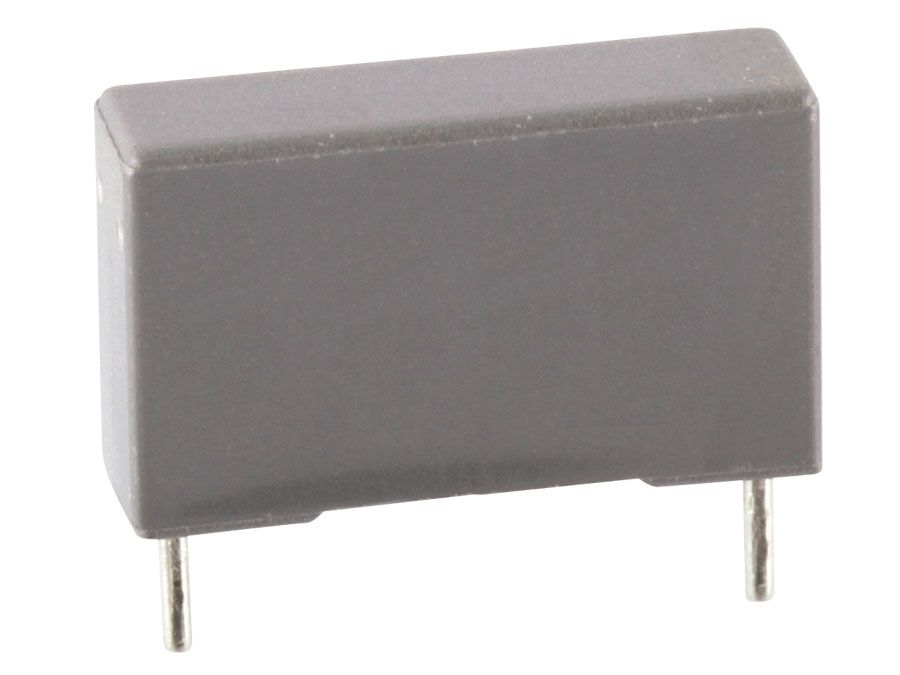

Was ist ein Folienkondensator?
Der Folienkondensator ist ein elektronisches Bauelement, das elektrische Energie in einem elektrischen Feld speichert. Anders als Elektrolytkondensatoren oder Keramikkondensatoren, zeichnen sich Folienkondensatoren durch ihre besondere Bauweise und daraus resultierenden hervorragenden Eigenschaften aus. Sie bestehen im Wesentlichen aus zwei leitfähigen Folien, die durch eine dünne Isolierschicht, das sogenannte Dielektrikum, voneinander getrennt sind. Diese Konstruktion ermöglicht es, hohe Spannungen zu verarbeiten und gleichzeitig eine bemerkenswerte Stabilität und Lebensdauer zu gewährleisten.
Folienkondensatoren finden in einer Vielzahl von Anwendungen Verwendung, von Audioverstärkern und Stromversorgungen bis hin zu komplexen Steuerungssystemen in der Industrie und Medizintechnik. Ihre Fähigkeit, Energie effizient zu speichern und abzugeben, macht sie zu einem unverzichtbaren Bestandteil moderner Elektronik.
Die Magie im Detail: Aufbau und Funktionsweise
Um die Faszination des Folienkondensators wirklich zu verstehen, lohnt es sich, einen Blick auf seinen Aufbau und seine Funktionsweise zu werfen:
Der Aufbau im Detail
Ein typischer Folienkondensator besteht aus folgenden Hauptkomponenten:
- Leitfähige Folien: In der Regel aus Aluminium oder metallisiertem Kunststoff gefertigt, dienen sie als Elektroden, auf denen sich die elektrische Ladung sammelt.
- Dielektrikum (Isolierschicht): Das Herzstück des Kondensators, das die beiden Folien voneinander trennt und die elektrische Feldstärke bestimmt. Je nach Anwendung kommen verschiedene Materialien wie Polypropylen (PP), Polyester (PET), Polystyrol (PS) oder Polyethylen-Naphthalat (PEN) zum Einsatz.
- Anschlüsse: Dienen dazu, den Kondensator in eine Schaltung einzubinden.
- Gehäuse (optional): Schützt die empfindlichen inneren Komponenten vor äußeren Einflüssen wie Feuchtigkeit und mechanischer Beschädigung.
Wie funktioniert ein Folienkondensator?
Die Funktionsweise eines Folienkondensators basiert auf dem Prinzip der elektrischen Ladungsspeicherung. Wird eine Spannung an den Kondensator angelegt, sammeln sich auf der einen Folie positive und auf der anderen Folie negative Ladungen an. Diese Ladungstrennung erzeugt ein elektrisches Feld zwischen den Folien, das die Energie speichert. Die Kapazität des Kondensators, also seine Fähigkeit, Ladung zu speichern, hängt von der Größe der Folien, dem Abstand zwischen ihnen und den Eigenschaften des Dielektrikums ab.
Vereinfacht ausgedrückt, funktioniert der Folienkondensator wie ein kleiner, wiederaufladbarer Akku, der Energie aufnehmen, speichern und bei Bedarf wieder abgeben kann.
Die Vielfalt der Folienkondensatoren: Typen und ihre Eigenschaften
Die Welt der Folienkondensatoren ist vielfältig und bietet für jede Anwendung den passenden Typ. Die Wahl des richtigen Kondensators hängt von den spezifischen Anforderungen der Schaltung ab, insbesondere von der benötigten Kapazität, der Spannungsfestigkeit, der Temperaturstabilität und den Frequenzeigenschaften.
Die wichtigsten Typen im Überblick:
| Typ | Dielektrikum | Eigenschaften | Anwendungen |
|---|---|---|---|
| Polyester (PET) | Polyester | Hohe Kapazität, gute Temperaturstabilität, relativ günstig | Allgemeine Anwendungen, Entkopplung, Filterung |
| Polypropylen (PP) | Polypropylen | Geringe Verluste, hohe Spannungsfestigkeit, gute Frequenzeigenschaften | Audioanwendungen, Leistungselektronik, Hochfrequenzschaltungen |
| Polystyrol (PS) | Polystyrol | Sehr geringe Verluste, hohe Präzision, gute Temperaturstabilität | Präzisionsschaltungen, Filter, Oszillatoren |
| Polyethylen-Naphthalat (PEN) | Polyethylen-Naphthalat | Hohe Temperaturbeständigkeit, gute Spannungsfestigkeit | Anwendungen mit hohen Temperaturen, Automotive |
| Metallpapier (MP) | Papier, metallisiert | Hohe Impulsfestigkeit, robust, selbstheilend | Leistungselektronik, Entstörschaltungen |
Jeder dieser Typen hat seine individuellen Stärken und Schwächen, die bei der Auswahl für eine bestimmte Anwendung berücksichtigt werden müssen. So eignen sich beispielsweise Polypropylen-Kondensatoren hervorragend für Audioanwendungen, während Polyester-Kondensatoren in der allgemeinen Elektronik weit verbreitet sind.
Technische Daten im Detail: Was bedeuten Kapazität, Spannung und Toleranz?
Um den richtigen Folienkondensator für Ihre Anwendung auszuwählen, ist es unerlässlich, die technischen Daten zu verstehen. Diese geben Aufschluss über die Eigenschaften des Kondensators und seine Eignung für bestimmte Schaltungen.
Die wichtigsten Parameter im Überblick:
- Kapazität (C): Die Kapazität wird in Farad (F) gemessen und gibt an, wie viel elektrische Ladung der Kondensator bei einer bestimmten Spannung speichern kann. Je höher die Kapazität, desto mehr Energie kann der Kondensator speichern. Gängige Werte liegen im Bereich von Pikofarad (pF) bis Mikrofarad (µF).
- Spannungsfestigkeit (U): Die Spannungsfestigkeit gibt die maximale Spannung an, die der Kondensator dauerhaft aushalten kann, ohne Schaden zu nehmen. Es ist wichtig, einen Kondensator mit ausreichender Spannungsfestigkeit auszuwählen, um einen Ausfall zu vermeiden.
- Toleranz: Die Toleranz gibt die zulässige Abweichung des tatsächlichen Kapazitätswertes vom Nennwert an. Eine geringe Toleranz ist besonders wichtig in Präzisionsschaltungen, während in weniger kritischen Anwendungen eine höhere Toleranz akzeptabel sein kann.
- Temperaturbereich: Der Temperaturbereich gibt den Bereich an, in dem der Kondensator zuverlässig funktioniert.
- Verlustfaktor (tan δ): Der Verlustfaktor beschreibt die Energieverluste im Kondensator. Ein niedriger Verlustfaktor ist wünschenswert, da er zu einer höheren Effizienz der Schaltung beiträgt.
- Isolationswiderstand (Riso): Der Isolationswiderstand gibt an, wie gut der Kondensator die gespeicherte Ladung hält. Ein hoher Isolationswiderstand ist wichtig, um eine schnelle Entladung zu verhindern.
Die Beachtung dieser Parameter ist entscheidend, um die optimale Performance Ihrer Schaltung zu gewährleisten. Eine sorgfältige Auswahl des Folienkondensators trägt maßgeblich zur Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Geräte bei.
Folienkondensatoren in der Praxis: Anwendungsbeispiele, die begeistern
Folienkondensatoren sind wahre Alleskönner und finden in einer unglaublichen Bandbreite von Anwendungen Verwendung. Ihre Vielseitigkeit und Zuverlässigkeit machen sie zu einem unverzichtbaren Bestandteil moderner Elektronik.
Einige inspirierende Beispiele:
- Audioverstärker: In Audioverstärkern sorgen Folienkondensatoren für eine klare und verzerrungsfreie Klangwiedergabe. Sie werden in Filtern, Koppelkondensatoren und zur Klangformung eingesetzt.
- Stromversorgungen: In Stromversorgungen stabilisieren Folienkondensatoren die Ausgangsspannung und filtern unerwünschte Störungen. Sie tragen dazu bei, dass elektronische Geräte zuverlässig und effizient mit Energie versorgt werden.
- Leistungselektronik: In der Leistungselektronik werden Folienkondensatoren zur Zwischenkreiskondensierung und zur Glättung von Spannungen eingesetzt. Sie spielen eine wichtige Rolle in Wechselrichtern, Frequenzumrichtern und anderen leistungselektronischen Geräten.
- Medizintechnik: In medizinischen Geräten, wie beispielsweise Defibrillatoren, werden Folienkondensatoren zur Speicherung und Abgabe hoher Energiemengen eingesetzt. Ihre Zuverlässigkeit ist hier von entscheidender Bedeutung für die Sicherheit der Patienten.
- Automotive: In der Automobilindustrie werden Folienkondensatoren in Motorsteuergeräten, Airbag-Systemen und anderen sicherheitsrelevanten Anwendungen eingesetzt. Ihre Robustheit und Zuverlässigkeit sind unter den anspruchsvollen Bedingungen im Fahrzeugbetrieb unerlässlich.
- Erneuerbare Energien: In Solarwechselrichtern und Windkraftanlagen werden Folienkondensatoren zur Glättung von Spannungen und zur Optimierung der Energieeffizienz eingesetzt. Sie tragen dazu bei, dass erneuerbare Energien zuverlässig ins Stromnetz eingespeist werden können.
Diese Beispiele verdeutlichen die zentrale Rolle, die Folienkondensatoren in unserer modernen Welt spielen. Sie sind die unsichtbaren Helden, die im Hintergrund wirken und dafür sorgen, dass unsere elektronischen Geräte zuverlässig und effizient funktionieren.
Darauf sollten Sie beim Kauf achten: Tipps und Tricks vom Experten
Die Auswahl des richtigen Folienkondensators kann angesichts der großen Vielfalt an Typen und Herstellern eine Herausforderung darstellen. Hier sind einige wertvolle Tipps, die Ihnen bei der Entscheidung helfen:
- Anwendung: Definieren Sie zunächst den genauen Anwendungsbereich des Kondensators. Welche Kapazität, Spannungsfestigkeit, Temperaturstabilität und Frequenzeigenschaften sind erforderlich?
- Typ: Wählen Sie den passenden Kondensatortyp basierend auf den Anforderungen Ihrer Anwendung. Berücksichtigen Sie die Vor- und Nachteile der verschiedenen Dielektrika.
- Hersteller: Setzen Sie auf renommierte Hersteller, die für ihre Qualität und Zuverlässigkeit bekannt sind.
- Datenblatt: Studieren Sie das Datenblatt des Kondensators sorgfältig. Achten Sie auf alle relevanten Parameter, wie Kapazität, Spannungsfestigkeit, Toleranz, Temperaturbereich und Verlustfaktor.
- Bauform: Wählen Sie die passende Bauform (radial, axial, SMD) basierend auf den Platzverhältnissen und den Anforderungen an die Montage.
- Zertifizierungen: Achten Sie auf Zertifizierungen wie RoHS und REACH, die die Einhaltung von Umweltstandards gewährleisten.
- Preis: Vergleichen Sie die Preise verschiedener Anbieter, aber achten Sie nicht nur auf den Preis. Die Qualität und Zuverlässigkeit des Kondensators sind wichtiger als ein paar Cent Ersparnis.
Mit diesen Tipps sind Sie bestens gerüstet, um den perfekten Folienkondensator für Ihre Projekte zu finden. Investieren Sie in Qualität und Zuverlässigkeit, um langfristig Freude an Ihren elektronischen Schaltungen zu haben.
FAQ – Ihre Fragen zum Folienkondensator beantwortet
Was ist der Unterschied zwischen einem Folienkondensator und einem Elektrolytkondensator?
Folienkondensatoren und Elektrolytkondensatoren unterscheiden sich grundlegend in ihrem Aufbau und ihren Eigenschaften. Elektrolytkondensatoren haben eine höhere Kapazität pro Volumeneinheit, sind aber anfälliger für Alterung und Temperaturschwankungen. Folienkondensatoren zeichnen sich durch eine höhere Lebensdauer, bessere Frequenzeigenschaften und eine geringere Toleranz aus. Elektrolytkondensatoren sind ideal für Anwendungen, die hohe Kapazitäten erfordern, während Folienkondensatoren in Anwendungen bevorzugt werden, die Stabilität und Präzision erfordern.
Wie kann ich die Kapazität eines Folienkondensators messen?
Die Kapazität eines Folienkondensators kann mit einem Multimeter mit Kapazitätsmessfunktion (Kapazitätsmesser) oder einem speziellen LCR-Meter gemessen werden. Stellen Sie sicher, dass der Kondensator vor der Messung entladen ist, um Schäden am Messgerät zu vermeiden. Die Messung sollte in einer Umgebung mit konstanter Temperatur und Luftfeuchtigkeit durchgeführt werden, um genaue Ergebnisse zu erzielen.
Wie lagere ich Folienkondensatoren richtig?
Folienkondensatoren sollten an einem kühlen, trockenen und staubfreien Ort gelagert werden. Vermeiden Sie direkte Sonneneinstrahlung und hohe Temperaturen, da diese die Lebensdauer des Kondensators verkürzen können. Die Lagerung in der Originalverpackung schützt die Kondensatoren vor mechanischen Beschädigungen und Verunreinigungen.
Kann ich einen Folienkondensator durch einen anderen Typ ersetzen?
Es ist möglich, einen Folienkondensator durch einen anderen Typ zu ersetzen, solange die Kapazität, Spannungsfestigkeit, Toleranz und andere relevante Parameter übereinstimmen oder die des Original-Kondensator übertreffen. Beachten Sie jedoch, dass sich die Eigenschaften der verschiedenen Kondensatortypen unterscheiden können, was sich auf die Leistung der Schaltung auswirken kann. Im Zweifelsfall konsultieren Sie einen Experten.
Was bedeutet die Selbstheilungseigenschaft bei Folienkondensatoren?
Die Selbstheilungseigenschaft bedeutet, dass sich kleine Fehler im Dielektrikum des Kondensators selbst beheben können. Bei einem Durchschlag verdampft das metallisierte Material um die Fehlerstelle herum, wodurch die Isolationsfähigkeit wiederhergestellt wird. Diese Eigenschaft erhöht die Zuverlässigkeit und Lebensdauer des Kondensators, insbesondere bei Anwendungen mit hohen Spannungen oder Impulsen.
