IC-Fassungen & Adapterplatinen: Die Brücke zwischen Innovation und Perfektion
Willkommen in unserer Welt der IC-Fassungen und Adapterplatinen – dem unsichtbaren, aber unverzichtbaren Fundament jeder erfolgreichen Elektronikentwicklung. Hier, wo Präzision auf Flexibilität trifft, finden Sie die Werkzeuge, die Ihre Ideen zum Leben erwecken und Ihre Projekte auf das nächste Level heben.
In der dynamischen Welt der Elektronik, in der Miniaturisierung und Komplexität stetig zunehmen, sind IC-Fassungen und Adapterplatinen mehr als nur Zubehör. Sie sind die Architekten Ihrer Schaltkreise, die Ermöglicher Ihrer Innovationen und die Beschützer Ihrer wertvollen integrierten Schaltungen (ICs). Sie bieten nicht nur eine sichere und zuverlässige Verbindung, sondern auch die Freiheit, Ihre Designs zu optimieren, zu testen und anzupassen, ohne die ICs selbst zu gefährden.
Tauchen Sie ein in unser sorgfältig ausgewähltes Sortiment und entdecken Sie die Vielfalt an Lösungen, die wir für Sie bereithalten. Ob Sie ein erfahrener Ingenieur, ein leidenschaftlicher Bastler oder ein neugieriger Student sind – hier finden Sie die perfekte Fassung oder Adapterplatine, um Ihre Visionen zu verwirklichen.
Warum IC-Fassungen und Adapterplatinen unverzichtbar sind
Stellen Sie sich vor, Sie arbeiten an einem komplexen Projekt, bei dem jeder Millimeter zählt und jedes Bauteil von entscheidender Bedeutung ist. Ein einziger Fehler beim Einlöten eines ICs kann nicht nur zu irreversiblen Schäden führen, sondern auch wertvolle Zeit und Ressourcen verschwenden. Hier kommen IC-Fassungen ins Spiel – Ihre zuverlässigen Partner für eine sichere und flexible Verbindung.
IC-Fassungen bieten eine zerstörungsfreie Möglichkeit, ICs in Ihre Schaltung einzusetzen und bei Bedarf wieder zu entfernen. Dies ist besonders wichtig in der Prototypenphase, in der Änderungen und Anpassungen an der Tagesordnung sind. Mit einer IC-Fassung können Sie verschiedene ICs testen, Schaltungsdesigns optimieren und Fehler beheben, ohne die Gefahr, die empfindlichen Bauteile zu beschädigen.
Darüber hinaus schützen IC-Fassungen Ihre ICs vor statischer Entladung, Überhitzung und mechanischer Belastung – Faktoren, die die Lebensdauer und Leistung Ihrer elektronischen Komponenten erheblich beeinträchtigen können. Sie schaffen eine sichere Umgebung, in der Ihre ICs optimal funktionieren und Ihre Projekte zuverlässig arbeiten.
Adapterplatinen gehen noch einen Schritt weiter und ermöglichen es Ihnen, ICs mit unterschiedlichen Gehäusetypen, Pinbelegungen oder Footprints auf einer einzigen Leiterplatte zu verwenden. Dies ist besonders nützlich, wenn Sie Legacy-Komponenten integrieren, neue Technologien evaluieren oder einfach nur Platz sparen möchten. Mit einer Adapterplatine können Sie die Grenzen Ihrer Designs erweitern und Ihre Kreativität voll entfalten.
Unsere Vielfalt an IC-Fassungen
Wir wissen, dass jedes Projekt einzigartig ist und unterschiedliche Anforderungen stellt. Deshalb bieten wir Ihnen eine breite Palette an IC-Fassungen, die für verschiedene IC-Gehäusetypen, Pinanzahlen und Anwendungen geeignet sind. Hier ein Überblick über die gängigsten Typen:

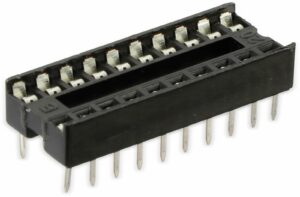

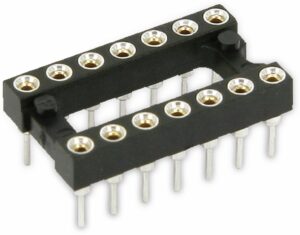

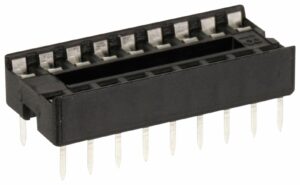

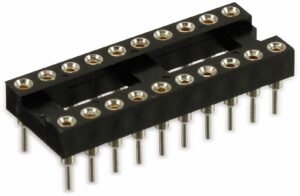

- DIP-Fassungen (Dual In-Line Package): Die Klassiker unter den IC-Fassungen, ideal für traditionelle DIP-ICs. Sie bieten eine robuste und zuverlässige Verbindung für eine Vielzahl von Anwendungen.
- SIP-Fassungen (Single In-Line Package): Für ICs mit einer einzigen Reihe von Pins. Diese Fassungen sparen Platz und erleichtern die Verdrahtung.
- PLCC-Fassungen (Plastic Leaded Chip Carrier): Geeignet für quadratische ICs mit J-förmigen Pins. PLCC-Fassungen bieten eine hohe Kontaktsicherheit und sind ideal für anspruchsvolle Anwendungen.
- SOIC-Fassungen (Small Outline Integrated Circuit): Für kompakte ICs mit geringem Platzbedarf. SOIC-Fassungen sind ideal für moderne elektronische Geräte.
- QFP-Fassungen (Quad Flat Package): Für ICs mit Pins an allen vier Seiten. QFP-Fassungen ermöglichen eine hohe Pinanzahl und sind ideal für komplexe Anwendungen.
- ZIP-Fassungen (Zig-zag In-line Package): Eine spezielle Art von DIP-Fassung, bei der die Pins versetzt angeordnet sind, um den Platzbedarf zu reduzieren.

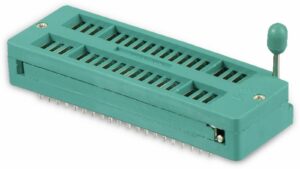

- ZIF-Fassungen (Zero Insertion Force): Diese Fassungen ermöglichen das Einsetzen und Entfernen von ICs ohne Kraftaufwand. Sie sind ideal für häufige Änderungen und Tests.
- Testfassungen: Speziell für Test- und Burn-In-Anwendungen entwickelt, bieten diese Fassungen eine hohe Zuverlässigkeit und Lebensdauer.
Zusätzlich zu diesen Standardtypen bieten wir auch eine Auswahl an Spezialfassungen für spezifische Anwendungen, wie z.B. Fassungen mit Kühlkörpern, Fassungen für Hochfrequenzanwendungen und Fassungen für den Einsatz in rauen Umgebungen. Unser Ziel ist es, Ihnen die perfekte Lösung für Ihr Projekt zu bieten.

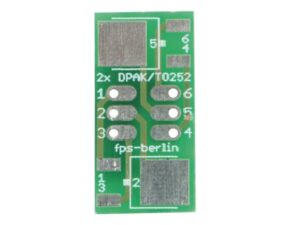

Die Magie der Adapterplatinen
Adapterplatinen sind die Chamäleons der Elektronikwelt. Sie verwandeln ICs mit unterschiedlichen Gehäusen, Pinbelegungen oder Footprints in kompatible Komponenten, die nahtlos in Ihre Schaltung integriert werden können. Stellen Sie sich vor, Sie möchten einen alten IC in einem modernen Design verwenden oder einen neuen IC evaluieren, der nicht mit Ihrem vorhandenen Board kompatibel ist. Mit einer Adapterplatine ist das kein Problem!
Adapterplatinen sind nicht nur praktische Helfer, sondern auch kreative Werkzeuge. Sie ermöglichen es Ihnen, mit verschiedenen ICs zu experimentieren, innovative Schaltungsdesigns zu entwickeln und die Grenzen Ihrer Projekte zu erweitern. Sie sind die Brücke zwischen Vergangenheit und Zukunft, zwischen Tradition und Innovation.
Wir bieten eine breite Palette an Adapterplatinen für verschiedene IC-Gehäusetypen und Anwendungen. Hier einige Beispiele:
- DIP-zu-SOIC-Adapter: Ermöglichen die Verwendung von SOIC-ICs in DIP-Sockeln.
- SOIC-zu-DIP-Adapter: Ermöglichen die Verwendung von DIP-ICs in SOIC-Sockeln.
- QFP-zu-DIP-Adapter: Ermöglichen die Verwendung von QFP-ICs in DIP-Sockeln.
- PLCC-zu-DIP-Adapter: Ermöglichen die Verwendung von PLCC-ICs in DIP-Sockeln.
- SMD-zu-DIP-Adapter: Ermöglichen die Verwendung von SMD-Komponenten in DIP-Sockeln.
- Universelle Adapterplatinen: Bieten eine flexible Möglichkeit, verschiedene ICs zu adaptieren.
Zusätzlich zu diesen Standardtypen bieten wir auch kundenspezifische Adapterplatinen an, die speziell auf Ihre Bedürfnisse zugeschnitten sind. Kontaktieren Sie uns, um mehr über unsere kundenspezifischen Lösungen zu erfahren.
Die Vorteile hochwertiger IC-Fassungen und Adapterplatinen
Die Qualität Ihrer IC-Fassungen und Adapterplatinen hat einen direkten Einfluss auf die Leistung, Zuverlässigkeit und Lebensdauer Ihrer elektronischen Projekte. Billige oder minderwertige Produkte können zu Kontaktproblemen, Signalverlusten, Überhitzung und sogar zu Schäden an Ihren ICs führen. Investieren Sie deshalb in hochwertige Produkte, die Ihren Anforderungen entsprechen und Ihnen langfristig Freude bereiten.
Hier sind einige der Vorteile, die Ihnen hochwertige IC-Fassungen und Adapterplatinen bieten:
- Zuverlässige Verbindung: Hochwertige Kontakte sorgen für eine sichere und stabile Verbindung zwischen IC und Leiterplatte.
- Geringer Kontaktwiderstand: Minimiert Signalverluste und sorgt für eine optimale Leistung Ihrer ICs.
- Hohe Lebensdauer: Robuste Materialien und eine sorgfältige Verarbeitung gewährleisten eine lange Lebensdauer der Fassungen und Adapterplatinen.
- Schutz vor statischer Entladung: Schützt Ihre ICs vor Schäden durch statische Entladung.
- Einfache Handhabung: Durchdachte Designs erleichtern das Einsetzen und Entfernen von ICs.
- Flexibilität: Ermöglichen die Verwendung verschiedener IC-Gehäusetypen und Pinbelegungen.
- Zeitersparnis: Beschleunigen die Prototypenentwicklung und Fehlerbehebung.
- Kosteneffizienz: Schützen Ihre wertvollen ICs vor Beschädigung und sparen Ihnen langfristig Kosten.
Bei der Auswahl unserer IC-Fassungen und Adapterplatinen legen wir größten Wert auf Qualität, Zuverlässigkeit und Benutzerfreundlichkeit. Wir arbeiten nur mit renommierten Herstellern zusammen, die unsere hohen Ansprüche erfüllen und innovative Produkte entwickeln. So können Sie sicher sein, dass Sie bei uns immer die beste Lösung für Ihr Projekt finden.
Die richtige Wahl treffen: Worauf Sie achten sollten
Die Auswahl der richtigen IC-Fassung oder Adapterplatine kann eine Herausforderung sein, insbesondere angesichts der großen Vielfalt an Produkten auf dem Markt. Um Ihnen die Entscheidung zu erleichtern, haben wir eine Liste mit wichtigen Kriterien zusammengestellt, die Sie bei Ihrer Wahl berücksichtigen sollten:
- IC-Gehäusetyp: Stellen Sie sicher, dass die Fassung oder Adapterplatine mit dem Gehäusetyp Ihres ICs kompatibel ist (z.B. DIP, SOIC, QFP, PLCC).
- Pinanzahl: Wählen Sie eine Fassung oder Adapterplatine mit der richtigen Pinanzahl für Ihren IC.
- Pinabstand: Achten Sie auf den Pinabstand des ICs und stellen Sie sicher, dass er mit dem Pinabstand der Fassung oder Adapterplatine übereinstimmt.
- Betriebstemperaturbereich: Stellen Sie sicher, dass die Fassung oder Adapterplatine für den Betriebstemperaturbereich Ihrer Anwendung geeignet ist.
- Kontaktmaterial: Wählen Sie ein Kontaktmaterial, das für Ihre Anwendung geeignet ist (z.B. vergoldet für hohe Zuverlässigkeit, verzinnt für allgemeine Anwendungen).
- Bauform: Berücksichtigen Sie die Bauform der Fassung oder Adapterplatine und stellen Sie sicher, dass sie in Ihr Design passt.
- Zusätzliche Funktionen: Überlegen Sie, ob Sie zusätzliche Funktionen benötigen, wie z.B. Kühlkörper, Testpunkte oder eine Verriegelungsfunktion.
- Hersteller: Wählen Sie einen renommierten Hersteller, der für Qualität und Zuverlässigkeit steht.
- Preis: Vergleichen Sie die Preise verschiedener Produkte und wählen Sie die beste Lösung für Ihr Budget.
Wenn Sie diese Kriterien berücksichtigen, können Sie sicher sein, dass Sie die richtige IC-Fassung oder Adapterplatine für Ihr Projekt auswählen und optimale Ergebnisse erzielen.
Inspiration für Ihre Projekte
IC-Fassungen und Adapterplatinen sind nicht nur Werkzeuge, sondern auch Inspirationsquellen. Sie eröffnen Ihnen neue Möglichkeiten, Ihre Kreativität zu entfalten und innovative Projekte zu realisieren. Hier sind einige Beispiele, wie Sie IC-Fassungen und Adapterplatinen in Ihren Projekten einsetzen können:
- Prototypenentwicklung: Verwenden Sie IC-Fassungen, um verschiedene ICs zu testen und Schaltungsdesigns zu optimieren, ohne die ICs selbst zu beschädigen.
- Legacy-Integration: Verwenden Sie Adapterplatinen, um alte ICs in modernen Designs zu integrieren.
- Evaluierung neuer Technologien: Verwenden Sie Adapterplatinen, um neue ICs zu evaluieren, die nicht mit Ihrem vorhandenen Board kompatibel sind.
- Fehlerbehebung: Verwenden Sie IC-Fassungen, um ICs einfach auszutauschen und Fehler in Ihrer Schaltung zu beheben.
- Modulare Designs: Verwenden Sie IC-Fassungen und Adapterplatinen, um modulare Schaltungen zu erstellen, die leicht angepasst und erweitert werden können.
- Experimentelle Projekte: Verwenden Sie IC-Fassungen und Adapterplatinen, um mit verschiedenen ICs und Schaltungsdesigns zu experimentieren.
- Reparaturen: Verwenden Sie IC-Fassungen, um defekte ICs in elektronischen Geräten auszutauschen.
Lassen Sie sich von diesen Beispielen inspirieren und entdecken Sie die unendlichen Möglichkeiten, die Ihnen IC-Fassungen und Adapterplatinen bieten. Verwandeln Sie Ihre Ideen in Realität und schaffen Sie innovative elektronische Projekte, die die Welt verändern.
FAQ – Häufig gestellte Fragen zu IC-Fassungen und Adapterplatinen
Was ist der Unterschied zwischen einer IC-Fassung und einer Adapterplatine?
IC-Fassungen dienen primär dazu, integrierte Schaltungen (ICs) sicher und zerstörungsfrei auf einer Leiterplatte zu montieren. Sie ermöglichen einen einfachen Austausch der ICs, ohne dass diese direkt verlötet werden müssen. Adapterplatinen hingegen werden verwendet, um ICs mit unterschiedlichen Gehäusetypen oder Pinbelegungen kompatibel zu machen. Sie dienen als Schnittstelle, um beispielsweise einen SMD-Chip auf einer Platine mit DIP-Anschlüssen zu verwenden.
Welche Arten von IC-Fassungen gibt es?
Es gibt verschiedene Arten von IC-Fassungen, die sich hauptsächlich durch den Gehäusetyp des ICs unterscheiden, für den sie konzipiert sind. Zu den gängigsten Typen gehören:
- DIP-Fassungen (Dual In-Line Package)
- SOIC-Fassungen (Small Outline Integrated Circuit)
- PLCC-Fassungen (Plastic Leaded Chip Carrier)
- QFP-Fassungen (Quad Flat Package)
- ZIP-Fassungen (Zig-zag In-line Package)
- ZIF-Fassungen (Zero Insertion Force)
Die Wahl der richtigen Fassung hängt vom Gehäusetyp des ICs und den spezifischen Anforderungen des Projekts ab.
Wie wähle ich die richtige IC-Fassung für meinen IC aus?
Die Auswahl der richtigen IC-Fassung hängt von mehreren Faktoren ab:
- Gehäusetyp: Stellen Sie sicher, dass die Fassung zum Gehäusetyp Ihres ICs passt (z.B. DIP, SOIC, QFP).
- Pinanzahl: Wählen Sie eine Fassung mit der entsprechenden Anzahl an Pins.
- Pinabstand: Achten Sie auf den korrekten Pinabstand (Pitch), der in der Regel in Millimetern angegeben wird.
- Material: Wählen Sie das passende Material für die Kontakte (z.B. vergoldet für hohe Zuverlässigkeit oder verzinnt für allgemeine Anwendungen).
- Anwendung: Berücksichtigen Sie die Umgebungsbedingungen und ob spezielle Anforderungen (z.B. Hitzebeständigkeit) erfüllt werden müssen.
Überprüfen Sie immer die Spezifikationen des ICs und der Fassung, um sicherzustellen, dass sie kompatibel sind.
Wann benötige ich eine Adapterplatine?
Eine Adapterplatine wird benötigt, wenn Sie einen IC mit einem Gehäusetyp verwenden möchten, der nicht direkt mit Ihrer Leiterplatte kompatibel ist. Dies kann der Fall sein, wenn:
- Sie einen SMD-Chip (Surface Mount Device) auf einer Platine mit DIP-Anschlüssen verwenden möchten.
- Sie einen älteren IC mit einer bestimmten Pinbelegung in einem modernen Design verwenden möchten.
- Sie einen IC mit einer unüblichen Gehäuseform haben und eine einfache Möglichkeit suchen, ihn in Ihre Schaltung zu integrieren.
Adapterplatinen ermöglichen es Ihnen, flexibler mit verschiedenen ICs zu arbeiten und Prototypen schneller zu entwickeln.
Was sind ZIF-Fassungen und wann sollte ich sie verwenden?
ZIF-Fassungen (Zero Insertion Force) sind spezielle IC-Fassungen, die das Einsetzen und Entfernen von ICs ohne Kraftaufwand ermöglichen. Sie verfügen über einen Hebel oder Schieber, der die Kontakte öffnet, so dass der IC leicht eingesetzt oder entnommen werden kann, ohne die Pins zu verbiegen oder zu beschädigen. ZIF-Fassungen sind besonders nützlich in folgenden Situationen:
- Bei häufigem Wechsel von ICs, z.B. in Test- oder Entwicklungsumgebungen.
- Bei ICs mit empfindlichen oder feinen Pins, die leicht beschädigt werden können.
- Wenn eine hohe Anzahl von ICs schnell und effizient gewechselt werden muss.
ZIF-Fassungen sind zwar etwas teurer als herkömmliche Fassungen, bieten aber einen erheblichen Vorteil in Bezug auf Benutzerfreundlichkeit und Schutz der ICs.
Kann ich IC-Fassungen und Adapterplatinen wiederverwenden?
Ja, IC-Fassungen und Adapterplatinen können in der Regel wiederverwendet werden, solange sie nicht beschädigt sind. Achten Sie darauf, die Fassungen und Adapterplatinen sorgfältig zu behandeln und die ICs vorsichtig einzusetzen und zu entfernen, um die Kontakte nicht zu verbiegen oder zu beschädigen. Bei ZIF-Fassungen ist es besonders wichtig, den Mechanismus korrekt zu bedienen, um eine lange Lebensdauer zu gewährleisten. Eine regelmäßige Inspektion auf Beschädigungen oder Verschmutzungen ist ratsam, um eine zuverlässige Funktion sicherzustellen.
Wie löte ich eine IC-Fassung oder Adapterplatine richtig auf eine Leiterplatte?
Das Löten einer IC-Fassung oder Adapterplatine auf eine Leiterplatte erfordert Sorgfalt und Präzision, um eine zuverlässige Verbindung zu gewährleisten. Hier sind die grundlegenden Schritte:
- Vorbereitung: Reinigen Sie die Leiterplatte und die Pins der Fassung oder Adapterplatine gründlich. Verwenden Sie Flussmittel, um die Lötstellen zu verbessern.
- Positionierung: Platzieren Sie die Fassung oder Adapterplatine sorgfältig auf der Leiterplatte und fixieren Sie sie gegebenenfalls mit Klebeband, um ein Verrutschen zu verhindern.
- Löten: Erhitzen Sie jeden Pin einzeln mit einem Lötkolben und tragen Sie Lötzinn auf, bis eine glänzende, kegelförmige Lötstelle entsteht. Achten Sie darauf, nicht zu viel Lötzinn zu verwenden, um Kurzschlüsse zu vermeiden.
- Kontrolle: Überprüfen Sie alle Lötstellen auf korrekten Fluss und mögliche Kurzschlüsse. Verwenden Sie eine Lupe, um die Qualität der Lötstellen zu beurteilen.
- Reinigung: Entfernen Sie Flussmittelrückstände mit einem geeigneten Reinigungsmittel und einer Bürste.
Bei SMD-Adapterplatinen ist es ratsam, Heißluft zu verwenden, um eine gleichmäßige Erwärmung zu gewährleisten und Schäden an den Bauteilen zu vermeiden.
Welche Materialien werden für IC-Fassungen und Adapterplatinen verwendet?
IC-Fassungen und Adapterplatinen bestehen in der Regel aus verschiedenen Materialien, die jeweils spezifische Eigenschaften aufweisen:
- Gehäuse: Das Gehäuse besteht oft aus Kunststoff, wie z.B. PBT (Polybutylenterephthalat) oder Nylon, das eine gute Wärme- und Chemikalienbeständigkeit aufweist.
- Kontakte: Die Kontakte bestehen meist aus Kupferlegierungen, wie z.B. Messing oder Berylliumkupfer. Diese Materialien bieten eine gute elektrische Leitfähigkeit und mechanische Festigkeit. Die Kontakte können zusätzlich vergoldet oder verzinnt sein, um die Korrosionsbeständigkeit und Lötbarkeit zu verbessern.
- Leiterplatte (bei Adapterplatinen): Die Leiterplatte besteht in der Regel aus FR-4 (Flame Retardant 4), einem glasfaserverstärkten Epoxidharz, das eine gute Isolierung und mechanische Stabilität bietet.
Die Wahl der Materialien hängt von den Anforderungen der Anwendung ab, z.B. Betriebstemperatur, Feuchtigkeit und chemische Beständigkeit.
Wo finde ich technische Datenblätter für IC-Fassungen und Adapterplatinen?
Technische Datenblätter für IC-Fassungen und Adapterplatinen finden Sie in der Regel auf den Webseiten der Hersteller oder in unserem Online-Shop direkt beim jeweiligen Produkt. Die Datenblätter enthalten wichtige Informationen wie:
- Abmessungen und Gehäusezeichnungen
- Materialspezifikationen
- Elektrische Eigenschaften (z.B. Kontaktwiderstand, Nennstrom)
- Betriebstemperaturbereich
- Pinbelegung (bei Adapterplatinen)
- Montagehinweise
Es ist wichtig, die technischen Datenblätter sorgfältig zu prüfen, um sicherzustellen, dass die Fassung oder Adapterplatine für Ihre Anwendung geeignet ist.
Wie schütze ich meine ICs vor statischer Entladung beim Umgang mit IC-Fassungen und Adapterplatinen?
Statische Entladung (ESD) kann empfindliche ICs beschädigen oder zerstören. Um Ihre ICs beim Umgang mit IC-Fassungen und Adapterplatinen zu schützen, sollten Sie folgende Maßnahmen ergreifen:
- Erdung: Tragen Sie ein Erdungsarmband, um sich selbst zu erden und statische Aufladung abzuleiten.
- ESD-sichere Arbeitsfläche: Arbeiten Sie auf einer ESD-sicheren Arbeitsfläche, die statische Aufladung ableitet.
- ESD-sichere Verpackung: Bewahren Sie ICs in ESD-sicheren Verpackungen auf, bis sie benötigt werden.
- Vermeidung von synthetischen Materialien: Vermeiden Sie das Tragen von Kleidung aus synthetischen Materialien, die statische Aufladung erzeugen können.
- Luftfeuchtigkeit: Eine erhöhte Luftfeuchtigkeit kann die statische Aufladung reduzieren.
Durch die Einhaltung dieser Vorsichtsmaßnahmen können Sie das Risiko von ESD-Schäden minimieren und die Lebensdauer Ihrer ICs verlängern.
