Willkommen in der faszinierenden Welt der Elektronik! Entdecken Sie jetzt den Keramik-Vielschicht-Kondensator, ein kleines Bauteil mit riesiger Wirkung, das in keiner gut sortierten Elektronik-Werkstatt fehlen darf. Dieser Kondensator ist mehr als nur ein Bauelement – er ist der Schlüssel zu stabileren Schaltungen, reibungsloser Funktion und innovativen Projekten.
Der Keramik-Vielschicht-Kondensator: Ein Meisterwerk der Miniaturisierung
In der heutigen Elektronik, in der Miniaturisierung und Leistung Hand in Hand gehen, spielt der Keramik-Vielschicht-Kondensator (MLCC) eine entscheidende Rolle. Er ist ein unauffälliger Held, der in unzähligen Geräten und Anwendungen für Stabilität und Zuverlässigkeit sorgt. Ob in Smartphones, Computern, Haushaltsgeräten oder Industriemaschinen – überall dort, wo elektrische Energie gespeichert und gefiltert werden muss, ist der MLCC unverzichtbar.

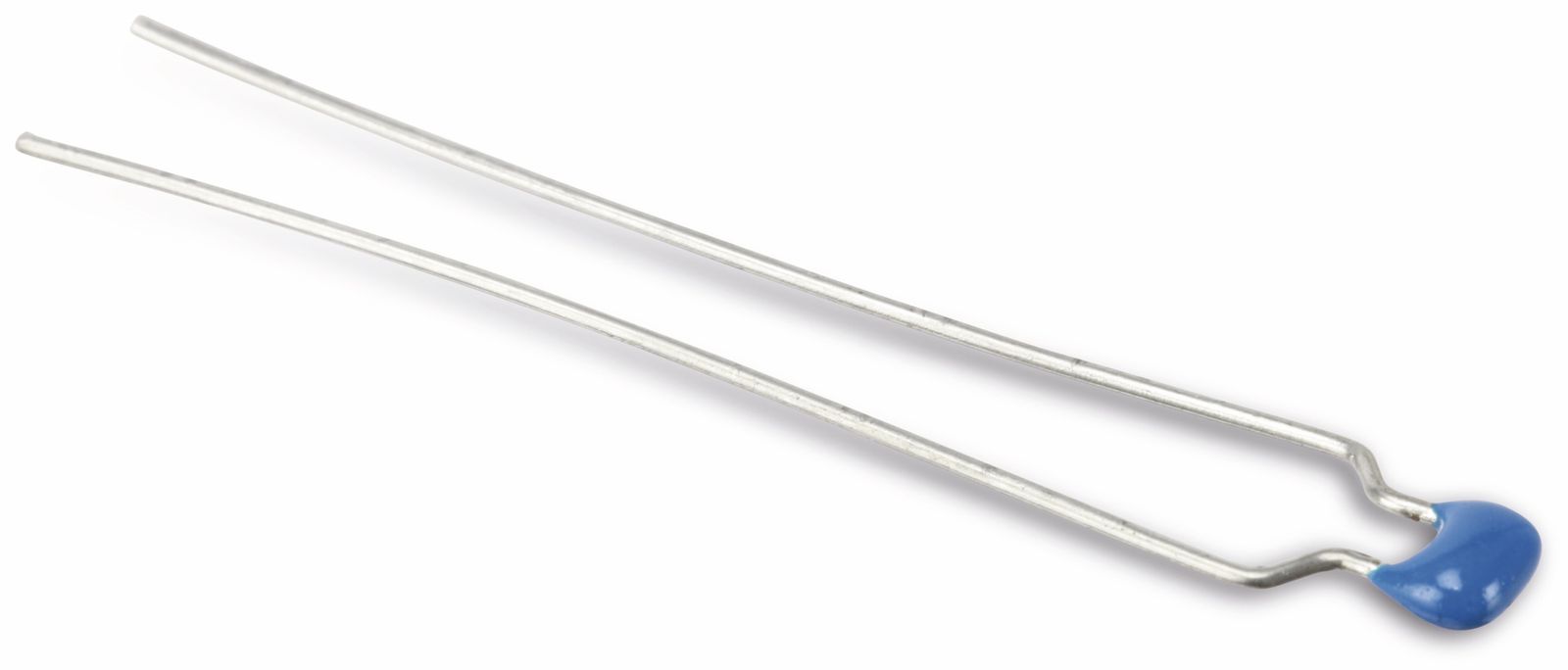

Unser Keramik-Vielschicht-Kondensator mit einer Kapazität von 100 nF, einer Spannungsfestigkeit von 50 V, einem Rastermaß (RM) von 5 mm und einer Toleranz von 10 % ist ein Paradebeispiel für diese Technologie. Er vereint hohe Leistungsfähigkeit mit kompakter Bauweise und ist somit die ideale Wahl für Ihre anspruchsvollen Elektronikprojekte.
Tauchen Sie ein in die Welt dieses kleinen Kraftpakets und entdecken Sie, wie er Ihre Projekte auf ein neues Level heben kann. Lassen Sie sich inspirieren von den vielfältigen Einsatzmöglichkeiten und der beeindruckenden Zuverlässigkeit, die dieser Kondensator bietet.
Technische Daten im Überblick
Bevor wir tiefer in die Materie eintauchen, hier eine übersichtliche Zusammenfassung der wichtigsten technischen Daten:
- Kapazität: 100 nF (Nanofarad)
- Spannungsfestigkeit: 50 V (Volt)
- Rastermaß (RM): 5 mm (Millimeter)
- Toleranz: 10 %
- Bauform: Radial bedrahtet
- Dielektrikum: Keramik
- Temperaturbereich: -55 °C bis +125 °C (typisch)
Diese Spezifikationen machen den Kondensator zu einem vielseitigen Bauteil, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Die Kapazität von 100 nF ist ideal für Entkopplungszwecke, Filteranwendungen und Zeitsteuerungsschaltungen. Die Spannungsfestigkeit von 50 V bietet ausreichend Spielraum für viele gängige Schaltungen. Das Rastermaß von 5 mm erleichtert die Montage auf Leiterplatten und Steckbrettern. Und die Toleranz von 10 % sorgt für eine zuverlässige Funktion auch unter variablen Bedingungen.
Die Magie der Keramik: Das Geheimnis der Leistungsfähigkeit
Was macht den Keramik-Vielschicht-Kondensator so besonders? Das Geheimnis liegt im verwendeten Dielektrikum: Keramik. Keramik ist ein Material mit außergewöhnlichen Eigenschaften, die es für den Einsatz in Kondensatoren prädestinieren.
Keramik zeichnet sich durch eine hohe Dielektrizitätskonstante aus. Diese Eigenschaft ermöglicht es, auf kleinem Raum eine große Menge an elektrischer Energie zu speichern. Im Vergleich zu anderen Dielektrika wie Folie oder Elektrolyt kann Keramik eine deutlich höhere Kapazität pro Volumeneinheit erreichen. Dies ist besonders wichtig in modernen Elektronikgeräten, in denen Platz oft ein entscheidender Faktor ist.
Darüber hinaus ist Keramik ein sehr stabiles und langlebiges Material. Es ist beständig gegenüber hohen Temperaturen, Feuchtigkeit und chemischen Einflüssen. Dies gewährleistet eine zuverlässige Funktion des Kondensators auch unter widrigen Bedingungen. Die hohe Temperaturstabilität der Keramik sorgt dafür, dass sich die Kapazität des Kondensators nur geringfügig mit der Temperatur ändert. Dies ist wichtig für Anwendungen, in denen eine konstante Kapazität erforderlich ist.
Die Vielschichtbauweise des Kondensators verstärkt diese positiven Eigenschaften noch zusätzlich. Durch die Stapelung vieler dünner Keramikschichten wird die effektive Oberfläche des Dielektrikums vergrößert, was zu einer noch höheren Kapazität führt. Diese Bauweise ermöglicht es, Kondensatoren mit sehr kleinen Abmessungen und gleichzeitig hoher Kapazität herzustellen.
Die Vorteile auf einen Blick
- Hohe Kapazität pro Volumeneinheit
- Hohe Spannungsfestigkeit
- Hohe Temperaturstabilität
- Geringe Verluste
- Lange Lebensdauer
- Kompakte Bauweise
Diese Vorteile machen den Keramik-Vielschicht-Kondensator zur idealen Wahl für eine Vielzahl von Anwendungen in der Elektronik.
Anwendungsbereiche: Wo der Keramik-Vielschicht-Kondensator glänzt
Der Keramik-Vielschicht-Kondensator ist ein wahres Multitalent und findet in unzähligen Anwendungen Verwendung. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zu einem unverzichtbaren Bauteil für Elektronikentwickler und Hobbybastler gleichermaßen.
Entkopplung: Saubere Spannung für stabile Schaltungen
Eine der häufigsten Anwendungen für Keramik-Vielschicht-Kondensatoren ist die Entkopplung. Dabei werden die Kondensatoren in der Nähe von integrierten Schaltungen (ICs) platziert, um Spannungsspitzen und Rauschen zu unterdrücken. Dies sorgt für eine saubere und stabile Spannungsversorgung der ICs und verhindert Fehlfunktionen. Stellen Sie sich vor, Ihr Mikrocontroller ist wie ein Rennwagen, der nur mit dem besten Treibstoff Höchstleistungen erbringen kann. Der Entkopplungskondensator ist in diesem Fall der hochwertige Treibstoff, der für einen reibungslosen und effizienten Betrieb sorgt.
Filterung: Rauschen eliminieren für klare Signale
Keramik-Vielschicht-Kondensatoren werden auch häufig in Filteranwendungen eingesetzt. Sie können verwendet werden, um unerwünschte Frequenzen aus einem Signal zu entfernen oder um bestimmte Frequenzen zu verstärken. Dies ist besonders wichtig in Audio- und Videoschaltungen, in denen ein klares und unverfälschtes Signal erforderlich ist. Stellen Sie sich vor, Sie möchten ein Musikstück ohne störendes Rauschen genießen. Der Filterkondensator ist wie ein hochmoderner Equalizer, der unerwünschte Frequenzen herausfiltert und Ihnen ein kristallklares Klangerlebnis bietet.
Zeitsteuerung: Präzise Abläufe für zuverlässige Funktionen
In Zeitsteuerungsschaltungen werden Keramik-Vielschicht-Kondensatoren verwendet, um präzise Zeitintervalle zu erzeugen. Sie werden in Kombination mit Widerständen eingesetzt, um RC-Glieder zu bilden, die in Oszillatoren, Timern und anderen zeitgesteuerten Schaltungen eingesetzt werden. Stellen Sie sich vor, Sie möchten eine präzise Steuerung für eine Maschine entwickeln. Der Zeitsteuerungskondensator ist wie ein hochpräzises Uhrwerk, das für einen zuverlässigen und synchronisierten Ablauf sorgt.
Weitere Anwendungen
- Spannungsteiler
- Schwingkreise
- Energiespeicher
- DC-Blocking
- Signal-Kopplung
Die Einsatzmöglichkeiten sind nahezu unbegrenzt. Mit dem Keramik-Vielschicht-Kondensator können Sie Ihre kreativen Ideen verwirklichen und innovative Elektronikprojekte entwickeln.
Technische Details im Detail: Ein tieferer Einblick
Für alle, die es genauer wissen möchten, hier noch einige detailliertere Informationen zu den technischen Aspekten des Keramik-Vielschicht-Kondensators:
Kapazität und Toleranz
Die Kapazität eines Kondensators wird in Farad (F) gemessen. Ein Farad ist eine sehr große Einheit, daher werden in der Elektronik häufig kleinere Einheiten wie Mikrofarad (µF), Nanofarad (nF) und Pikofarad (pF) verwendet. Unser Kondensator hat eine Kapazität von 100 nF, was 0,1 µF oder 100.000 pF entspricht.
Die Toleranz gibt an, wie stark die tatsächliche Kapazität des Kondensators von der Nennkapazität abweichen darf. Unser Kondensator hat eine Toleranz von 10 %. Das bedeutet, dass die tatsächliche Kapazität zwischen 90 nF und 110 nF liegen kann. Diese Toleranz ist für viele Anwendungen ausreichend und stellt sicher, dass der Kondensator seine Funktion zuverlässig erfüllt.
Spannungsfestigkeit
Die Spannungsfestigkeit gibt an, welcher maximalen Spannung der Kondensator standhalten kann, ohne beschädigt zu werden. Unser Kondensator hat eine Spannungsfestigkeit von 50 V. Es ist wichtig, die Spannungsfestigkeit des Kondensators nicht zu überschreiten, da dies zu einem Kurzschluss und zur Zerstörung des Kondensators führen kann. In der Regel sollte die Betriebsspannung der Schaltung deutlich unter der Spannungsfestigkeit des Kondensators liegen, um einen sicheren Betrieb zu gewährleisten.
Rastermaß
Das Rastermaß (RM) gibt den Abstand zwischen den Anschlussbeinchen des Kondensators an. Unser Kondensator hat ein Rastermaß von 5 mm. Dies entspricht dem Standardrastermaß für bedrahtete Bauelemente und erleichtert die Montage auf Leiterplatten und Steckbrettern. Achten Sie beim Kauf von Kondensatoren auf das passende Rastermaß, um eine einfache und problemlose Montage zu gewährleisten.
Temperaturkoeffizient
Der Temperaturkoeffizient gibt an, wie sich die Kapazität des Kondensators mit der Temperatur ändert. Keramik-Kondensatoren haben in der Regel einen relativ geringen Temperaturkoeffizienten, was bedeutet, dass sich die Kapazität nur geringfügig mit der Temperatur ändert. Dies ist wichtig für Anwendungen, in denen eine konstante Kapazität erforderlich ist. Es gibt verschiedene Klassen von Keramik-Kondensatoren mit unterschiedlichen Temperaturkoeffizienten. Die Wahl der richtigen Klasse hängt von den spezifischen Anforderungen der Anwendung ab.
ESR und ESL
ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) sind unerwünschte Eigenschaften von Kondensatoren, die in bestimmten Anwendungen eine Rolle spielen können. ESR ist der ohmsche Widerstand des Kondensators und ESL ist die induktive Impedanz des Kondensators. Beide Werte sollten möglichst gering sein, um eine optimale Leistung des Kondensators zu gewährleisten. Keramik-Vielschicht-Kondensatoren haben in der Regel sehr niedrige ESR- und ESL-Werte, was sie zu einer guten Wahl für Hochfrequenzanwendungen macht.
Der Keramik-Vielschicht-Kondensator in der Praxis: Tipps und Tricks
Damit Sie das Beste aus Ihrem Keramik-Vielschicht-Kondensator herausholen können, hier noch einige praktische Tipps und Tricks:
Richtige Auswahl des Kondensators
Achten Sie bei der Auswahl des Kondensators auf die passenden Spezifikationen für Ihre Anwendung. Berücksichtigen Sie die Kapazität, die Spannungsfestigkeit, das Rastermaß, die Toleranz und den Temperaturbereich. Wählen Sie einen Kondensator, der Ihren Anforderungen entspricht und eine zuverlässige Funktion gewährleistet.
Korrekte Montage
Achten Sie bei der Montage des Kondensators auf die richtige Polung (falls vorhanden) und auf eine sichere Befestigung. Vermeiden Sie es, die Anschlussbeinchen zu stark zu biegen oder zu belasten, da dies zu Beschädigungen führen kann. Verwenden Sie geeignete Werkzeuge und Techniken, um eine professionelle und dauerhafte Verbindung herzustellen.
Schutz vor Überspannung
Schützen Sie den Kondensator vor Überspannung, indem Sie geeignete Schutzmaßnahmen in Ihrer Schaltung vorsehen. Verwenden Sie beispielsweise Überspannungsschutzdioden oder Varistoren, um Spannungsspitzen abzufangen und den Kondensator vor Beschädigungen zu schützen.
Lagerung
Lagern Sie die Kondensatoren an einem trockenen und kühlen Ort, um ihre Lebensdauer zu verlängern. Vermeiden Sie extreme Temperaturen, Feuchtigkeit und direkte Sonneneinstrahlung. Lagern Sie die Kondensatoren in ihrer Originalverpackung oder in antistatischen Behältern, um sie vor Beschädigungen zu schützen.
Mit diesen Tipps und Tricks können Sie den Keramik-Vielschicht-Kondensator optimal nutzen und Ihre Elektronikprojekte erfolgreich umsetzen.
FAQ: Häufig gestellte Fragen zum Keramik-Vielschicht-Kondensator
Was bedeutet die Kapazität von 100 nF?
Die Kapazität von 100 nF (Nanofarad) gibt an, wie viel elektrische Ladung der Kondensator speichern kann. Ein Nanofarad ist eine sehr kleine Einheit der Kapazität, und 100 nF entsprechen 0,1 Mikrofarad oder 100.000 Pikofarad. Diese Kapazität ist ideal für viele Entkopplungs- und Filteranwendungen.
Wofür steht die Spannungsfestigkeit von 50 V?
Die Spannungsfestigkeit von 50 V gibt an, welche maximale Spannung der Kondensator aushalten kann, ohne beschädigt zu werden. Es ist wichtig, die Spannungsfestigkeit des Kondensators nicht zu überschreiten, da dies zu einem Kurzschluss und zur Zerstörung des Kondensators führen kann. Verwenden Sie den Kondensator nur in Schaltungen, in denen die Spannung deutlich unter 50 V liegt.
Was bedeutet das Rastermaß von 5 mm?
Das Rastermaß (RM) von 5 mm gibt den Abstand zwischen den Anschlussbeinchen des Kondensators an. Dieses Rastermaß ist ein Standardwert für bedrahtete Bauelemente und erleichtert die Montage auf Leiterplatten und Steckbrettern. Stellen Sie sicher, dass das Rastermaß des Kondensators zu Ihren Montageanforderungen passt.
Was bedeutet die Toleranz von 10 %?
Die Toleranz von 10 % gibt an, wie stark die tatsächliche Kapazität des Kondensators von der Nennkapazität abweichen darf. In diesem Fall kann die tatsächliche Kapazität des Kondensators zwischen 90 nF und 110 nF liegen. Diese Toleranz ist für viele Anwendungen akzeptabel und stellt sicher, dass der Kondensator seine Funktion zuverlässig erfüllt.
Kann ich diesen Kondensator in einer 12-V-Schaltung verwenden?
Ja, dieser Kondensator kann problemlos in einer 12-V-Schaltung verwendet werden, da seine Spannungsfestigkeit von 50 V deutlich über der Betriebsspannung liegt. Achten Sie jedoch darauf, dass die restlichen Parameter des Kondensators (Kapazität, Toleranz, usw.) für Ihre Anwendung geeignet sind.
Wie lagere ich den Kondensator richtig?
Lagern Sie den Kondensator an einem trockenen und kühlen Ort, um seine Lebensdauer zu verlängern. Vermeiden Sie extreme Temperaturen, Feuchtigkeit und direkte Sonneneinstrahlung. Lagern Sie den Kondensator idealerweise in seiner Originalverpackung oder in antistatischen Behältern, um ihn vor Beschädigungen zu schützen.
Kann ich diesen Kondensator zum Entkoppeln verwenden?
Ja, dieser Kondensator mit seiner Kapazität von 100 nF ist sehr gut für Entkopplungszwecke geeignet. Platzieren Sie den Kondensator in der Nähe der zu entkoppelnden integrierten Schaltung, um Spannungsspitzen und Rauschen zu unterdrücken und eine stabile Spannungsversorgung zu gewährleisten.
