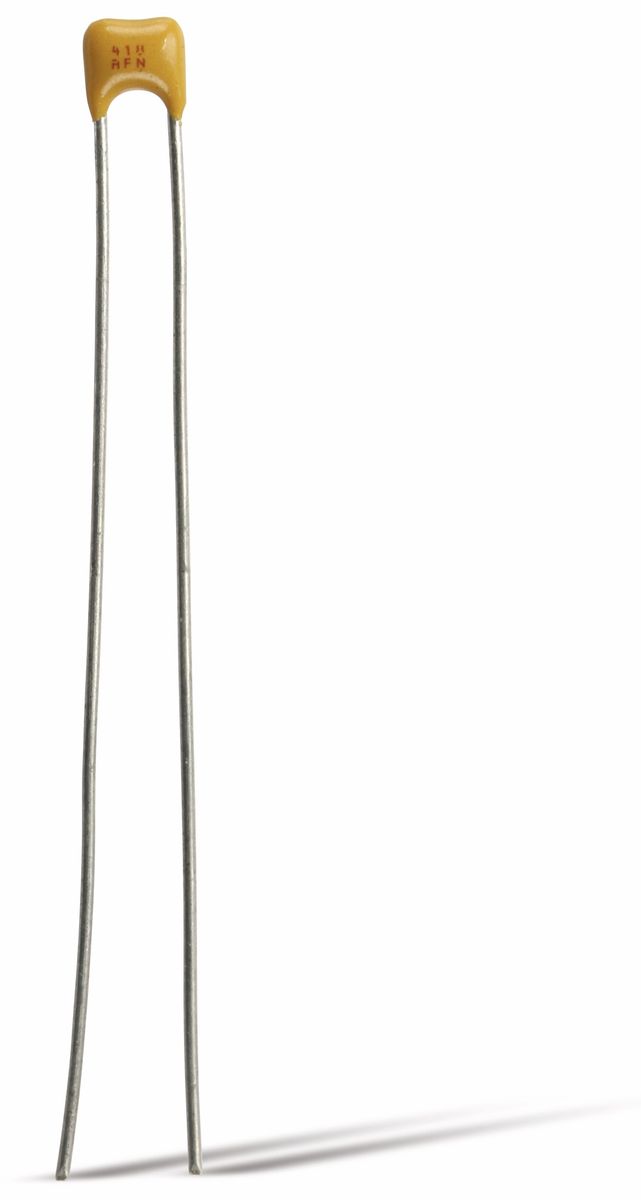

Der Keramik-Vielschicht-Kondensator: Präzision für Ihre Schaltung
Sie suchen nach einem zuverlässigen und leistungsfähigen Bauteil für Ihre elektronischen Schaltungen? Dann ist dieser Keramik-Vielschicht-Kondensator mit einer Kapazität von 3,3 Nanofarad (nF) und einer Spannungsfestigkeit von 100 Volt (V) die ideale Wahl. Er eignet sich hervorragend für eine breite Palette von Anwendungen, von der Signalentkopplung und Glättung bis hin zur Frequenzfilterung in modernen elektronischen Geräten.
Warum Keramik-Vielschicht-Kondensatoren?
Keramik-Vielschicht-Kondensatoren (MLCCs – Multi-Layer Ceramic Capacitors) stellen die erste Wahl für viele Entwickler und Hobbyisten dar, wenn es um kompakte und zuverlässige Kondensatoren geht. Ihre Konstruktion aus abwechselnden Schichten von Keramikdielektrikum und leitfähigen Elektroden ermöglicht eine hohe Kapazität auf kleinstem Raum. Dies ist besonders vorteilhaft, wenn das Platzangebot in Ihrer Schaltung begrenzt ist.
Herausragende Eigenschaften für Ihre Projekte
- Kompakte Bauform: Dank der Vielschicht-Technologie bietet dieser Kondensator eine hohe Kapazität in einem sehr geringen Volumen, was ihn perfekt für platzkritische Anwendungen macht.
- Hohe Zuverlässigkeit: Keramische Kondensatoren sind für ihre Langlebigkeit und Beständigkeit gegenüber Temperaturschwankungen und mechanischer Belastung bekannt.
- Präzise Kapazität: Mit einer Toleranz von 10 % liefert dieser Kondensator eine präzise Kapazität von 3,3 nF, die für viele Schaltungsdesigns unerlässlich ist.
- Großer Spannungsbereich: Die Spannungsfestigkeit von 100 V ermöglicht den Einsatz in einer Vielzahl von Stromversorgungen und Signalkreisen, ohne Kompromisse bei der Sicherheit eingehen zu müssen.
- Vielseitige Anwendung: Geeignet für Entkopplung, Glättung, Filterung und viele weitere Schaltungsfunktionen in einer breiten Palette von elektronischen Geräten.
Technische Details im Überblick
Um Ihnen die bestmögliche Entscheidungsgrundlage zu bieten, haben wir die wichtigsten technischen Spezifikationen dieses Keramik-Vielschicht-Kondensators für Sie zusammengefasst:
| Merkmal | Beschreibung |
|---|---|
| Kondensatortyp | Keramik-Vielschicht-Kondensator (MLCC) |
| Kapazität | 3,3 nF (Nanofarad) |
| Toleranz | ± 10 % |
| Nennspannung | 100 V (Volt) |
| Rastermaß (RM) | 2,5 mm |
| Dielektrikum | Hochwertiges Keramikmaterial, optimiert für Stabilität und geringe Verluste. Das genaue Material (z.B. X7R, Y5V) bestimmt die Temperaturcharakteristik und die Langzeitstabilität. Für viele allgemeine Anwendungen ist ein X7R-Dielektrikum eine ausgezeichnete Wahl, das eine gute Balance zwischen Kapazitätsstabilität über einen breiten Temperaturbereich und Preis bietet. Dieses spezifische Modell ist für seine zuverlässige Performance in einer Vielzahl von Umgebungen konzipiert. |
| Bauform | Radial bedrahtet. Die Anschlussdrähte sind im Abstand von 2,5 mm zueinander angeordnet, was eine einfache Bestückung auf Lochrastersystemen und Leiterplatten ermöglicht. Diese Bauform ist weit verbreitet und kompatibel mit vielen automatisierten Bestückungsanlagen. |
| Anwendungsbereiche | Ideal für allgemeine Anwendungen wie DC-Entkopplung, Signalfilterung, Taktgeneratoren, Audio-Schaltungen und als Energiespeicher in Niederspannungsanwendungen. Die 100 V-Spannungsfestigkeit macht ihn auch für den Einsatz in Netzteilen mit moderaten Spannungen geeignet. Seine geringen parasitären Effekte (ESR und ESL) bei höheren Frequenzen sind ein weiterer Pluspunkt für schnelle Schaltungen. |
Die Vorteile der Vielschicht-Bauweise
Die Vielschicht-Konstruktion ist das Herzstück dieser Kondensatoren und ermöglicht eine beeindruckende Leistungsdichte. Stellen Sie sich vor, wie feine Keramikschichten und leitende Elektroden im Wechsel übereinander gestapelt werden. Diese „Sandwich“-Bauweise maximiert die Oberfläche der Elektroden innerhalb eines minimalen Volumens. Das Ergebnis ist eine hohe Kapazität, die für viele elektronische Schaltungen unerlässlich ist, um beispielsweise Spannungsspitzen abzufangen oder Signale zu glätten. Die Auswahl des Keramikmaterials ist hierbei entscheidend für die Eigenschaften des Kondensators, wie seine Stabilität bei unterschiedlichen Temperaturen und seine Lebensdauer. Für anspruchsvolle Anwendungen, bei denen präzise Leistung über einen weiten Temperaturbereich gefordert ist, sind Materialien wie X7R oder besser die bevorzugte Wahl. Diese sorgen dafür, dass die Kapazität des Kondensators auch unter wechselnden Umgebungsbedingungen stabil bleibt.
Präzision und Zuverlässigkeit für Ihre Schaltungen
Mit einer Kapazität von 3,3 nF und einer Spannungsfestigkeit von 100 V ist dieser Keramik-Vielschicht-Kondensator ein robustes und vielseitiges Bauteil. Die 10 %ige Toleranz ist für viele gängige Schaltungsdesigns absolut ausreichend und bietet ein hervorragendes Preis-Leistungs-Verhältnis. Das Rastermaß von 2,5 mm erleichtert die Integration in bestehende Schaltungen und auf Leiterplatten. Ob Sie ein erfahrener Entwickler sind, der auf bewährte Komponenten setzt, oder ein Hobbyist, der mit Begeisterung an neuen Projekten arbeitet – dieses Bauteil wird Ihre Erwartungen erfüllen.
Einsatzgebiete im Detail
Die Einsatzmöglichkeiten dieses Kondensators sind vielfältig. In der digitalen Signalverarbeitung finden sie häufig Anwendung als Entkopplungskondensatoren. Diese werden direkt an den Stromversorgungspins von integrierten Schaltungen (ICs) platziert, um kurzzeitige Stromschwankungen auszugleichen und so eine stabile Betriebsspannung zu gewährleisten. Dies verhindert Fehler und Störungen in der Schaltung. In analogen Schaltungen, wie Audioverstärkern oder Filtern, werden sie zur Signalentkopplung oder zur Frequenzselektion eingesetzt. Sie können beispielsweise unerwünschte Frequenzen blockieren oder bestimmte Frequenzbereiche durchlassen, um das gewünschte Signal zu isolieren. Auch in Energiesparschaltungen oder als Teil von Schwingkreisen spielt der Keramik-Vielschicht-Kondensator eine wichtige Rolle. Die 100 V-Nennspannung eröffnet zudem die Möglichkeit, ihn in Netzteilen für die Glättung von Zwischenspannungen zu verwenden, wo eine gewisse Reserve bei der Spannungsfestigkeit für zusätzliche Sicherheit sorgt.
Nachhaltigkeit und Langlebigkeit
Wir bei NER.de legen Wert auf Qualität und Langlebigkeit unserer Produkte. Keramische Kondensatoren sind bekannt für ihre lange Lebensdauer. Bei korrekter Anwendung und Einhaltung der Spezifikationen können Sie sich auf eine zuverlässige Funktion über viele Jahre hinweg verlassen. Dies trägt nicht nur zur Stabilität Ihrer Geräte bei, sondern auch zur Reduzierung von Elektroschrott, da weniger Ersatzteile benötigt werden.
FAQ – Häufig gestellte Fragen zu Keramik-Vielschicht-Kondensator, 3,3 nF, 100 V, RM 2,5, 10 %
Was bedeutet die Angabe „3,3 nF“?
Die Angabe „3,3 nF“ steht für die Kapazität des Kondensators. „nF“ ist die Abkürzung für Nanofarad, einer Einheit für elektrische Kapazität. 3,3 Nanofarad bedeuten, dass der Kondensator eine Ladung von 3,3 Milliardstel Farad speichern kann. Dies ist ein wichtiger Wert für die Funktion in Ihrer elektronischen Schaltung.
Was bedeutet „100 V“ bei diesem Kondensator?
Die Angabe „100 V“ bezeichnet die maximale Spannungsfestigkeit des Kondensators. Das bedeutet, dass Sie den Kondensator sicher in Schaltungen einsetzen können, in denen die Spannung bis zu 100 Volt Gleichspannung (DC) oder Wechselspannung (AC) beträgt. Das Überschreiten dieser Spannung kann zur Beschädigung des Kondensators führen.
Was bedeutet das „RM 2,5“?
„RM 2,5“ bezieht sich auf das Rastermaß (RM) des Kondensators. Es gibt den Abstand der Anschlussdrähte zueinander in Millimetern an. In diesem Fall beträgt das Rastermaß 2,5 mm. Dies ist wichtig für die physische Montage des Kondensators auf einer Leiterplatte, da es sicherstellt, dass die Anschlüsse mit den entsprechenden Bohrungen oder Lötpads übereinstimmen.
Wie wirkt sich die Toleranz von 10 % aus?
Die Toleranz von 10 % gibt an, wie stark die tatsächliche Kapazität des Kondensators von seinem Nennwert (3,3 nF) abweichen darf. Das bedeutet, die tatsächliche Kapazität kann zwischen 2,97 nF und 3,63 nF liegen (3,3 nF ± 10 %). Für viele Anwendungen ist diese Toleranz absolut ausreichend. Wenn extrem präzise Kapazitätswerte erforderlich sind, sollten Kondensatoren mit einer geringeren Toleranz (z.B. 5 % oder 1 %) gewählt werden.
In welchen Schaltungen werden Keramik-Vielschicht-Kondensatoren typischerweise eingesetzt?
Keramik-Vielschicht-Kondensatoren werden in einer Vielzahl von elektronischen Schaltungen eingesetzt. Typische Anwendungen sind die Entkopplung von Stromversorgungsleitungen (um Spannungsspitzen zu glätten), die Signalfilterung (um unerwünschte Frequenzen zu entfernen oder zu verstärken), als Teil von Oszillatoren und in vielen analogen und digitalen Signalverarbeitungsschaltungen.
Worauf muss ich beim Einlöten des Kondensators achten?
Beim Einlöten sollten Sie darauf achten, die Polarität des Kondensators zu berücksichtigen, falls er eine solche hätte (bei Keramikkondensatoren ist dies in der Regel nicht der Fall, sie sind nicht polarisiert). Achten Sie auf die richtige Löttemperatur und -zeit, um das Bauteil nicht zu überhitzen. Stellen Sie sicher, dass die Anschlussdrähte korrekt durch die Leiterplatte geführt und fest verlötet sind, um eine gute elektrische Verbindung zu gewährleisten. Das Rastermaß von 2,5 mm ist dabei maßgeblich für die korrekte Positionierung.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Keramik-Vielschicht-Kondensatoren, insbesondere solche mit einem Dielektrikum wie X7R oder besser, bieten in der Regel gute Eigenschaften für Hochfrequenzanwendungen. Sie weisen geringe parasitäre Induktivitäten (ESL) und ohmsche Verluste (ESR) auf, was sie für die Filterung und Entkopplung von schnellen digitalen Signalen oder in HF-Schaltungen geeignet macht. Die genaue Eignung hängt jedoch von der spezifischen Anwendung und den Frequenzbereichen ab.
