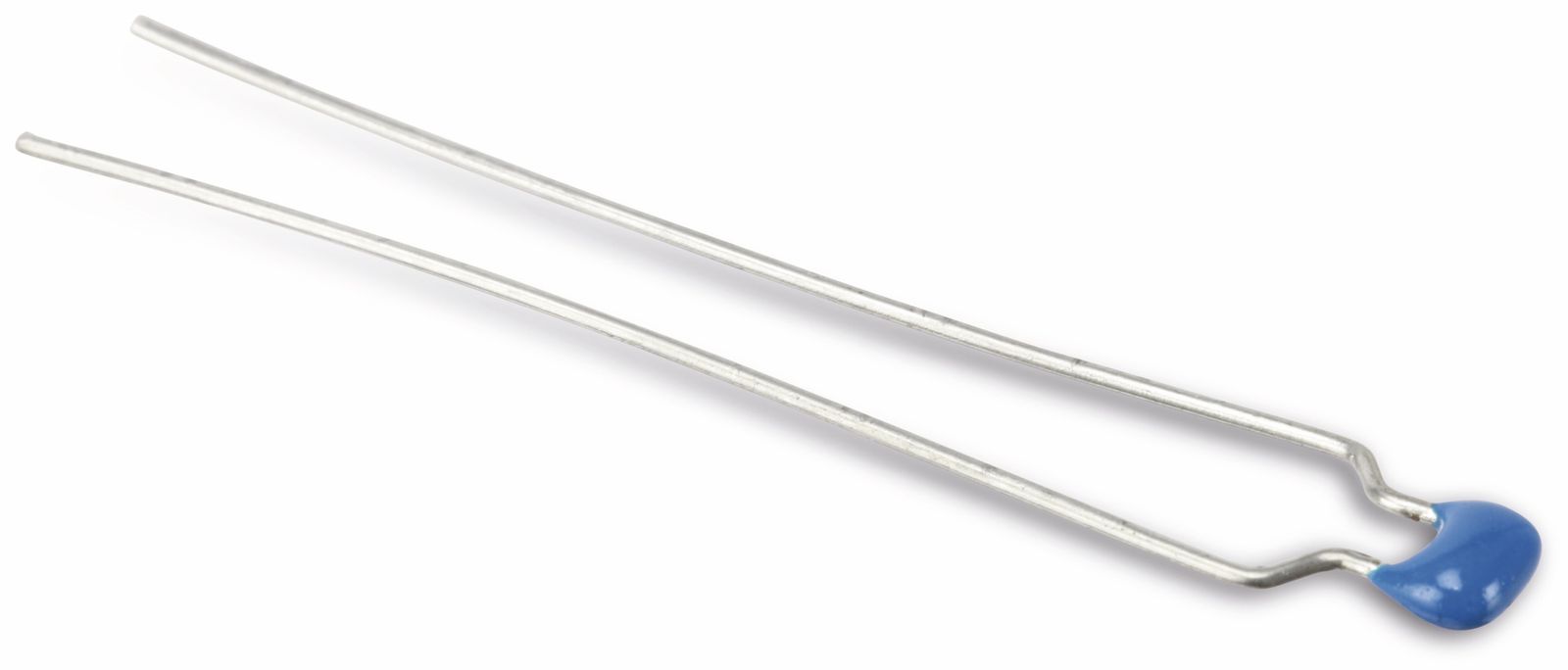

Ihr zuverlässiger Partner für präzise Elektronik: Keramik-Vielschicht-Kondensator, 4,7 nF, 100 V, RM 5, 10 %
Sie suchen nach einem hochwertigen Bauteil, das Ihre Schaltungen stabilisiert und für eine zuverlässige Signalverarbeitung sorgt? Dann ist dieser Keramik-Vielschicht-Kondensator mit einer Kapazität von 4,7 Nanofarad, einer Spannungsfestigkeit von 100 Volt und einem Rastermaß von 5 mm genau die richtige Wahl für Sie. Er eignet sich ideal für anspruchsvolle Projekte in den Bereichen Hobby-Elektronik, Prototypenentwicklung, industrielle Anwendungen und Reparaturen, wo Präzision und Langlebigkeit gefragt sind.
Warum dieser Keramik-Vielschicht-Kondensator die optimale Lösung für Ihre Anwendung ist
In der Welt der Elektronik sind Kondensatoren unverzichtbare Komponenten, die zur Energiespeicherung, Signalfilterung und zur Glättung von Spannungen dienen. Dieser spezifische Keramik-Vielschicht-Kondensator zeichnet sich durch seine herausragenden Eigenschaften aus, die ihn zu einem Favoriten für eine breite Palette von Anwendungen machen. Seine kompakte Bauweise vereint hohe Leistung mit einer robusten Konstruktion, die auch unter anspruchsvollen Bedingungen Bestand hat. Die präzise gefertigte Keramikdielektrikum sorgt für eine exzellente Stabilität über einen weiten Temperaturbereich und minimiert unerwünschte parasitäre Effekte. Dies ist entscheidend, wenn Sie auf eine akkurate und wiederholbare Leistung Ihrer Schaltungen angewiesen sind.
Vorteile, die überzeugen
- Hohe Zuverlässigkeit: Dank der hochwertigen Keramikdielektrikum und der soliden Verarbeitung bietet dieser Kondensator eine außergewöhnliche Langzeitstabilität und Beständigkeit gegen Alterung.
- Präzise Kapazität: Mit einer Toleranz von 10 % liefert die 4,7 nF Kapazität eine verlässliche Performance für Ihre Filter- und Entkopplungsaufgaben.
- Breite Anwendbarkeit: Die Spannungsfestigkeit von 100 V ermöglicht den Einsatz in einer Vielzahl von Schaltungen, von Niederspannungsanwendungen bis hin zu moderaten Hochspannungsprojekten.
- Kompakte Bauform: Das Rastermaß von 5 mm und die geringen Abmessungen ermöglichen eine platzsparende Integration in Leiterplattenlayouts, auch bei dichter Bestückung.
- Hervorragende Frequenzcharakteristik: Keramik-Vielschicht-Kondensatoren sind bekannt für ihre geringe Serientoleranz (ESR) und hohe Güte (Q-Faktor) bei höheren Frequenzen, was sie ideal für Signalverarbeitung und Hochfrequenzanwendungen macht.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für die gebotene Qualität und Performance.
Technische Spezifikationen und Merkmale im Detail
Die Wahl des richtigen Kondensators ist entscheidend für die Leistung und Stabilität Ihrer elektronischen Schaltungen. Dieser Keramik-Vielschicht-Kondensator wurde entwickelt, um höchsten Ansprüchen gerecht zu werden. Seine Konstruktion auf Basis von keramischen Schichten, die durch eine präzise aufgebrachte Metallisierung getrennt sind, ermöglicht eine hohe Energiedichte auf kleinster Fläche. Die Kombination aus Kapazität, Spannungsfestigkeit und Toleranz macht ihn zu einem universell einsetzbaren Bauteil, das in vielen Designs seine Stärken ausspielt.
| Kategorie | Merkmal |
|---|---|
| Material & Aufbau | Dielektrikum: Hochwertiges Keramikmaterial (typischerweise X7R oder Y5V Klasse, abhängig von der genauen Ausführung – für diese Spezifikation ist eine hohe Stabilität entscheidend) Aufbau: Vielschicht-Keramik (MLCC – Multi-Layer Ceramic Capacitor) Elektroden: Präzise aufgetragene Metallschichten für optimale Leitfähigkeit und geringe Verluste. |
| Elektrische Eigenschaften | Kapazität: 4,7 nF (Nanofarad) Spannungsfestigkeit: 100 V (Gleichspannung, DC) Toleranz: 10 % (Bedeutet, die tatsächliche Kapazität liegt innerhalb von +/- 10% des Nennwertes) Temperaturkoeffizient: Abhängig vom Keramikmaterial (oftmals X7R oder vergleichbar, was eine gute Stabilität über einen breiten Temperaturbereich gewährleistet) |
| Physikalische Eigenschaften & Montage | Rastermaß (RM): 5 mm (Abstand zwischen den Anschlussdrähten/Pins, wichtig für die Bestückung auf Leiterplatten) Bauform: Axial oder Radial (typischerweise radial für dieses Rastermaß) Gehäuse: Standard-Elektronikbauteil-Gehäuse, robust und unempfindlich gegenüber Umwelteinflüssen. |
| Einsatzbereiche & Leistung | Typische Anwendungen: Entkopplung, Filterung, Glättung, Timing-Schaltungen, Hochfrequenzanwendungen, Signalverarbeitung, Pufferung. Betriebstemperatur: Typischerweise von -55 °C bis +125 °C (oder ähnlich, je nach Keramiktyp), was eine zuverlässige Funktion in diversen Umgebungen sicherstellt. Lebensdauer: Sehr hohe Lebensdauer bei Einhaltung der Nennspannung und Umgebungstemperatur. |
Anwendungsbeispiele und Einsatzgebiete für Ihre Projekte
Die Vielseitigkeit dieses Keramik-Vielschicht-Kondensators macht ihn zu einem Standardbauteil in unzähligen elektronischen Geräten und Systemen. Ob Sie an einem komplexen Audioverstärker arbeiten, eine zuverlässige Stromversorgung für Ihren Raspberry Pi entwerfen, ein störungsfreies Funksignal für ein IoT-Gerät erzeugen oder einfach nur ein defektes Bauteil in einem Haushaltsgerät ersetzen möchten – dieser Kondensator ist oft die richtige Wahl. Seine Fähigkeit, hochfrequente Störungen zu absorbieren, ist besonders wertvoll in digitalen Schaltungen, wo sie die Signalintegrität verbessern können. In analogen Schaltungen trägt er zur Präzision der Signalformen bei und sorgt für eine stabile Spannungsversorgung, was für die Klangqualität bei Audioanwendungen oder die Genauigkeit von Messgeräten unerlässlich ist. Auch in der industriellen Automatisierung, wo Robustheit und Langlebigkeit oberste Priorität haben, findet dieser Kondensator seinen festen Platz.
FAQ – Häufig gestellte Fragen zu Keramik-Vielschicht-Kondensator, 4,7 nF, 100 V, RM 5, 10 %
Was bedeutet die Angabe „4,7 nF“?
Die Angabe „4,7 nF“ steht für 4,7 Nanofarad. Nanofarad ist eine Einheit für die elektrische Kapazität. Ein Farad (F) ist die Einheit der Kapazität. Ein Nanofarad entspricht einem Milliardstel Farad (10-9 F). Diese Kapazität gibt an, wie viel elektrische Ladung der Kondensator bei einer bestimmten Spannung speichern kann.
Was bedeutet die Spannungsfestigkeit von 100 V?
Die Angabe „100 V“ bezeichnet die maximale Gleichspannung (DC), die der Kondensator sicher aushalten kann, ohne Schaden zu nehmen oder seine Eigenschaften zu verlieren. Es ist wichtig, dass die Spannung, die in Ihrer Schaltung anliegt, unterhalb dieses Wertes liegt, um eine zuverlässige Funktion und Langlebigkeit des Bauteils zu gewährleisten. Überschreiten der Nennspannung kann zu einem Kurzschluss oder zur Zerstörung des Kondensators führen.
Was ist das Rastermaß (RM) 5 mm?
Das Rastermaß von 5 mm bezieht sich auf den Abstand zwischen den Anschlusspins oder -drähten des Kondensators. Dieses Maß ist entscheidend für die Montage auf einer Leiterplatte (Platine), da es die Befestigungspunkte auf der Platine bestimmt. Ein Rastermaß von 5 mm ist ein gängiger Standard für viele elektronische Bauteile und ermöglicht eine einfache Integration in vorhandene Designs oder bei der Entwicklung neuer.
Was bedeutet die Toleranz von 10 %?
Eine Toleranz von 10 % bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 10 % von seinem Nennwert (4,7 nF) abweichen kann. Das heißt, die tatsächliche Kapazität kann zwischen 4,23 nF (4,7 nF – 10 %) und 5,17 nF (4,7 nF + 10 %) liegen. Für viele Anwendungen ist diese Toleranz ausreichend. In Schaltungen, die eine sehr präzise Kapazität erfordern, wie z.B. in Oszillatoren oder präzisen Filtern, können Kondensatoren mit geringerer Toleranz (z.B. 5 % oder 1 %) notwendig sein.
Welche Art von Keramik wird typischerweise für diesen Kondensator verwendet?
Für Kondensatoren mit diesen Spezifikationen wird häufig Keramik der Klasse X7R oder Y5V verwendet. X7R-Keramik bietet eine gute Temperaturstabilität, d.h. die Kapazität ändert sich nur geringfügig über einen weiten Temperaturbereich (typischerweise -55 °C bis +125 °C). Y5V-Keramik bietet eine höhere Kapazität auf kleinerem Raum, hat aber eine stärkere Abhängigkeit der Kapazität von der Temperatur und der angelegten Spannung. Die genaue Klasse hängt vom Hersteller und der spezifischen Produktvariante ab, aber für Anwendungen, bei denen Stabilität gefragt ist, ist X7R oft die bevorzugte Wahl.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Ja, Keramik-Vielschicht-Kondensatoren sind generell sehr gut für Hochfrequenzanwendungen geeignet. Sie weisen eine geringe parasitäre Serientoleranz (ESR) und Induktivität (ESL) auf, was bedeutet, dass sie auch bei hohen Frequenzen effizient arbeiten und unerwünschte Signalverluste minimieren. Dies macht sie ideal für Entkopplungsaufgaben an digitalen ICs, in HF-Filtern oder in Oszillatorschaltungen.
Wo wird dieser Kondensator typischerweise eingesetzt?
Dieser Kondensator wird typischerweise in einer Vielzahl von elektronischen Schaltungen eingesetzt, darunter:
- Entkopplung von integrierten Schaltungen (ICs): Um Spannungsspitzen und Rauschen auf der Stromversorgung zu glätten.
- Filterung: Zur Entfernung unerwünschter Frequenzen aus einem Signal.
- Glättung von Spannungen: In Netzteilen zur Reduzierung von Welligkeit.
- Signalübertragung: In Koppelkondensatoren zur Übertragung von AC-Signalen zwischen Schaltungsteilen.
- Timing-Schaltungen: In Kombination mit Widerständen zur Erzeugung von Zeitverzögerungen.
- Reparatur und Prototypenbau: Als Ersatzteil oder universelles Bauteil für Entwicklungsprojekte.
Seine 4,7 nF Kapazität und 100 V Spannungsfestigkeit machen ihn zu einer gängigen Wahl für viele allgemeine Elektronikaufgaben.
