Keramikkondensatoren – Kleine Bauteile, große Wirkung
Willkommen in unserer Kategorie für Keramikkondensatoren, den unbesungenen Helden der Elektronik! Diese kleinen, aber feinen Bauteile sind aus modernen Schaltungen nicht wegzudenken und spielen eine entscheidende Rolle in einer Vielzahl von Anwendungen. Ob in Ihrem Smartphone, Ihrem Computer oder in komplexen Industrieanlagen – Keramikkondensatoren sorgen zuverlässig für die Speicherung und Abgabe elektrischer Energie.
Tauchen Sie mit uns ein in die faszinierende Welt der Keramikkondensatoren und entdecken Sie die Vielfalt an Bauformen, Eigenschaften und Einsatzmöglichkeiten. Wir bieten Ihnen eine umfassende Auswahl an hochwertigen Keramikkondensatoren für jeden Bedarf – von Standardanwendungen bis hin zu spezialisierten High-End-Lösungen. Lassen Sie sich von unserer Expertise inspirieren und finden Sie die perfekten Kondensatoren für Ihre Projekte!
Was sind Keramikkondensatoren und was macht sie so besonders?
Ein Kondensator ist im Grunde ein elektrischer Energiespeicher. Er besteht aus zwei leitfähigen Elektroden, die durch ein isolierendes Material, das Dielektrikum, voneinander getrennt sind. Keramikkondensatoren verwenden, wie der Name schon sagt, Keramik als Dielektrikum. Dieses Material verleiht ihnen einige bemerkenswerte Eigenschaften, die sie von anderen Kondensatortypen unterscheiden.
Die Besonderheit von Keramikkondensatoren liegt in ihrer Fähigkeit, hohe Frequenzen zu verarbeiten und dabei relativ stabil zu bleiben. Sie sind bekannt für ihre geringe Baugröße, ihre Robustheit und ihre lange Lebensdauer. Darüber hinaus sind sie unempfindlich gegenüber Temperaturschwankungen und Spannungsspitzen, was sie zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen macht.
Im Vergleich zu anderen Kondensatortypen bieten Keramikkondensatoren eine ausgezeichnete Kombination aus Leistung, Größe und Preis. Dies macht sie zu einer idealen Lösung für eine breite Palette von Anwendungen, von einfachen Entkopplungsschaltungen bis hin zu komplexen Filteranwendungen in der Hochfrequenztechnik.
Die verschiedenen Typen von Keramikkondensatoren: Eine Übersicht
Die Welt der Keramikkondensatoren ist vielfältig und bietet für jede Anwendung den passenden Typ. Die Unterscheidung erfolgt hauptsächlich anhand des verwendeten Keramikmaterials, das die elektrischen Eigenschaften des Kondensators maßgeblich beeinflusst. Hier sind die gängigsten Typen:
Klasse 1 Keramikkondensatoren (NP0/C0G)
Diese Kondensatoren zeichnen sich durch ihre hohe Stabilität und geringe Verluste aus. Sie sind ideal für Anwendungen, bei denen es auf Präzision und Zuverlässigkeit ankommt, wie z.B. in Oszillatoren, Filtern und Timing-Schaltungen. Ihre Kapazität ändert sich kaum mit der Temperatur, der Spannung oder der Frequenz.
NP0 (Negative-Positive-Zero) und C0G (Capacitance 0 Gradient) sind Bezeichnungen für Keramiken mit einem sehr kleinen Temperaturkoeffizienten der Kapazität. Das bedeutet, dass die Kapazität über einen weiten Temperaturbereich nahezu konstant bleibt. Dies macht sie zu einer ausgezeichneten Wahl für Anwendungen, die eine hohe Genauigkeit erfordern.
Eigenschaften:
- Hohe Stabilität
- Geringe Verluste
- Geringer Temperaturkoeffizient
- Hohe Präzision
- Ideal für hochfrequente Anwendungen
Anwendungen:
- Oszillatoren
- Filter
- Timing-Schaltungen
- Hochfrequenzschaltungen
- Sensoren
Klasse 2 Keramikkondensatoren (X7R, X5R, Y5V)
Klasse 2 Keramikkondensatoren bieten eine höhere Kapazität pro Volumen als Klasse 1 Kondensatoren, jedoch mit einer geringeren Stabilität. Sie sind ideal für Anwendungen, bei denen es auf eine hohe Kapazität in einem kleinen Gehäuse ankommt, wie z.B. in Entkopplungsschaltungen, Pufferspeichern und Energiespeichern.
Die Bezeichnungen X7R, X5R und Y5V geben Aufschluss über den Temperaturbereich und die Kapazitätsänderung des Kondensators. X7R beispielsweise bedeutet, dass der Kondensator im Temperaturbereich von -55°C bis +125°C eine Kapazitätsänderung von maximal ±15% aufweist. Y5V hingegen weist eine deutlich größere Kapazitätsänderung auf und ist daher weniger stabil.
Eigenschaften:
- Hohe Kapazität pro Volumen
- Geringere Stabilität als Klasse 1
- Temperaturabhängige Kapazität
- Spannungsabhängige Kapazität
- Ideal für Entkopplungsanwendungen
Anwendungen:
- Entkopplungsschaltungen
- Pufferspeicher
- Energiespeicher
- Glättungskondensatoren
- Allgemeine Anwendungen
Klasse 3 Keramikkondensatoren (Z5U)
Klasse 3 Keramikkondensatoren bieten die höchste Kapazität pro Volumen, jedoch mit der geringsten Stabilität. Sie sind ideal für Anwendungen, bei denen es auf eine maximale Kapazität in einem minimalen Raum ankommt, wie z.B. in einfachen Entkopplungsschaltungen und Energiespeichern. Allerdings sind sie sehr temperaturempfindlich und weisen eine hohe Spannungsabhängigkeit auf.
Z5U Kondensatoren haben einen großen Temperaturkoeffizienten und eine hohe Kapazitätsänderung über den Temperaturbereich. Sie sind daher für Anwendungen geeignet, bei denen die Stabilität der Kapazität keine große Rolle spielt.
Eigenschaften:
- Sehr hohe Kapazität pro Volumen
- Sehr geringe Stabilität
- Hohe Temperaturabhängigkeit
- Hohe Spannungsabhängigkeit
- Nur für einfache Anwendungen geeignet
Anwendungen:
- Einfache Entkopplungsschaltungen
- Energiespeicher (in einfachen Anwendungen)
- Wo Stabilität keine Rolle spielt
Bauformen von Keramikkondensatoren: SMD, bedrahtet und mehr
Neben den verschiedenen Keramiktypen gibt es auch unterschiedliche Bauformen von Keramikkondensatoren, die für verschiedene Montagearten und Anwendungen optimiert sind. Die gängigsten Bauformen sind:
SMD Keramikkondensatoren (Surface Mount Device)
SMD Keramikkondensatoren sind die am weitesten verbreitete Bauform. Sie werden direkt auf die Oberfläche der Leiterplatte gelötet und sind ideal für die automatisierte Bestückung. Sie sind in einer Vielzahl von Größen und Kapazitäten erhältlich und bieten eine hohe Packungsdichte.
SMD Kondensatoren sind in verschiedenen Gehäusegrößen erhältlich, die durch standardisierte Codes wie 0603, 0805, 1206 usw. gekennzeichnet werden. Diese Codes geben die Abmessungen des Kondensators in Zoll an (z.B. 0603 bedeutet 0,06 Zoll x 0,03 Zoll). Die Wahl der richtigen Gehäusegröße hängt von der benötigten Kapazität, der Spannungsfestigkeit und den Platzverhältnissen auf der Leiterplatte ab.
Vorteile:
- Kleine Baugröße
- Automatisierte Bestückung
- Hohe Packungsdichte
- Breite Verfügbarkeit
Nachteile:
- Schwieriger zu handlöten
- Empfindlicher gegenüber mechanischer Belastung

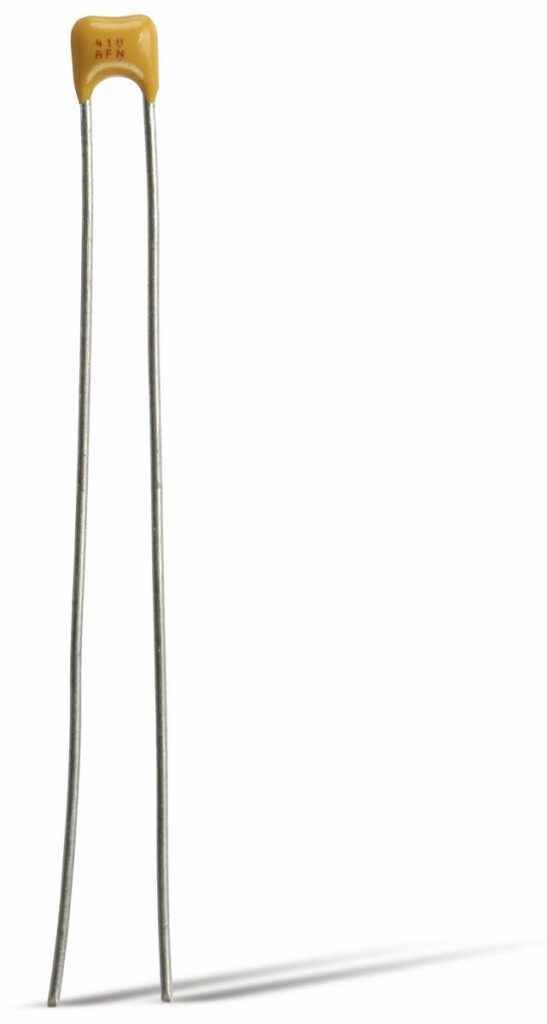

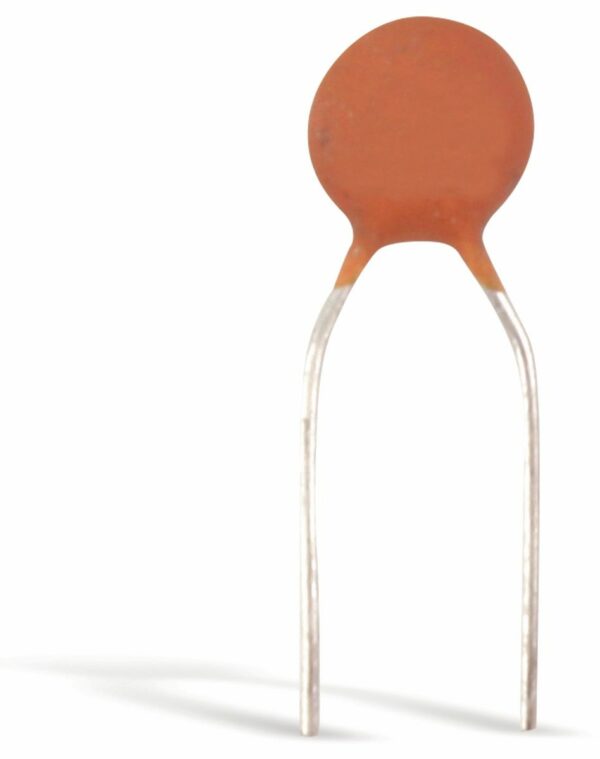

Bedrahtete Keramikkondensatoren
Bedrahtete Keramikkondensatoren haben Anschlussdrähte, die durch Löcher in der Leiterplatte gesteckt und auf der Rückseite verlötet werden. Sie sind robuster als SMD-Kondensatoren und einfacher von Hand zu löten. Sie werden häufig in Prototypen, Hobbyprojekten und Anwendungen eingesetzt, bei denen eine hohe mechanische Stabilität erforderlich ist.
Es gibt verschiedene Arten von bedrahteten Keramikkondensatoren, wie z.B. radiale und axiale Bauformen. Radiale Kondensatoren haben beide Anschlussdrähte an der gleichen Seite des Gehäuses, während axiale Kondensatoren die Anschlussdrähte an gegenüberliegenden Seiten haben.
Vorteile:
- Einfach zu handlöten
- Robust
- Weniger empfindlich gegenüber mechanischer Belastung
Nachteile:
- Größere Baugröße
- Nicht für die automatisierte Bestückung geeignet
Keramik-Leistungskondensatoren
Keramik-Leistungskondensatoren sind speziell für Anwendungen mit hohen Spannungen und Strömen ausgelegt. Sie werden häufig in Leistungselektronik, Hochfrequenzverstärkern und Induktionsheizungen eingesetzt. Sie zeichnen sich durch ihre hohe Spannungsfestigkeit, ihre geringen Verluste und ihre hohe Zuverlässigkeit aus.
Diese Kondensatoren sind in der Regel größer und teurer als Standard-Keramikkondensatoren, aber sie bieten die erforderliche Leistung und Zuverlässigkeit für anspruchsvolle Anwendungen.
Vorteile:
- Hohe Spannungsfestigkeit
- Hohe Strombelastbarkeit
- Geringe Verluste
- Hohe Zuverlässigkeit
Nachteile:
- Größere Baugröße
- Höherer Preis
Wichtige Parameter bei der Auswahl von Keramikkondensatoren
Die Auswahl des richtigen Keramikkondensators für Ihre Anwendung ist entscheidend für die Leistung und Zuverlässigkeit Ihrer Schaltung. Bei der Auswahl sollten Sie folgende Parameter berücksichtigen:
Kapazität
Die Kapazität ist das wichtigste Kriterium bei der Auswahl eines Kondensators. Sie gibt an, wie viel elektrische Ladung der Kondensator speichern kann. Die Kapazität wird in Farad (F) gemessen, wobei in der Praxis meist kleinere Einheiten wie Mikrofarad (µF), Nanofarad (nF) und Pikofarad (pF) verwendet werden.
Die benötigte Kapazität hängt von der jeweiligen Anwendung ab. Für Entkopplungsschaltungen werden in der Regel kleinere Kapazitäten im Bereich von einigen Nanofarad bis zu einigen Mikrofarad verwendet, während für Energiespeicher größere Kapazitäten im Bereich von mehreren Mikrofarad bis zu einigen Millifarad erforderlich sein können.
Spannungsfestigkeit
Die Spannungsfestigkeit gibt an, welche maximale Spannung der Kondensator aushalten kann, ohne beschädigt zu werden. Es ist wichtig, einen Kondensator mit einer Spannungsfestigkeit zu wählen, die höher ist als die maximale Spannung, die in der Schaltung auftreten kann. Andernfalls kann der Kondensator beschädigt werden oder sogar ausfallen.
Die Spannungsfestigkeit wird in Volt (V) angegeben. Es ist ratsam, einen Sicherheitsfaktor zu berücksichtigen und einen Kondensator mit einer Spannungsfestigkeit zu wählen, die mindestens 20% höher ist als die maximale Spannung in der Schaltung.
Temperaturkoeffizient
Der Temperaturkoeffizient gibt an, wie sich die Kapazität des Kondensators mit der Temperatur ändert. Ein kleiner Temperaturkoeffizient bedeutet, dass die Kapazität über einen weiten Temperaturbereich relativ konstant bleibt. Dies ist besonders wichtig für Anwendungen, bei denen eine hohe Genauigkeit und Stabilität erforderlich ist.
Der Temperaturkoeffizient wird in ppm/°C (parts per million pro Grad Celsius) angegeben. Klasse 1 Keramikkondensatoren (NP0/C0G) haben einen sehr kleinen Temperaturkoeffizienten, während Klasse 2 und Klasse 3 Kondensatoren einen deutlich größeren Temperaturkoeffizienten aufweisen.
ESR (Equivalent Series Resistance)
Der ESR ist der äquivalente Serienwiderstand des Kondensators. Er gibt an, wie viel Energie im Kondensator in Wärme umgewandelt wird. Ein kleiner ESR ist wünschenswert, da er zu geringeren Verlusten und einer höheren Effizienz führt.
Der ESR wird in Ohm (Ω) angegeben. Keramikkondensatoren haben in der Regel einen sehr kleinen ESR, was sie zu einer guten Wahl für hochfrequente Anwendungen macht.
ESL (Equivalent Series Inductance)
Der ESL ist die äquivalente Serieninduktivität des Kondensators. Er gibt an, wie sich der Kondensator bei hohen Frequenzen verhält. Ein kleiner ESL ist wünschenswert, da er zu einer besseren Hochfrequenzleistung führt.
Der ESL wird in Henry (H) angegeben. SMD Keramikkondensatoren haben in der Regel einen kleineren ESL als bedrahtete Kondensatoren, was sie zu einer besseren Wahl für hochfrequente Anwendungen macht.
Toleranz
Die Toleranz gibt an, wie stark die tatsächliche Kapazität des Kondensators von der Nennkapazität abweichen kann. Eine kleine Toleranz bedeutet, dass der Kondensator eine genauere Kapazität hat. Dies ist besonders wichtig für Anwendungen, bei denen eine hohe Genauigkeit erforderlich ist.
Die Toleranz wird in Prozent (%) angegeben. Keramikkondensatoren sind in verschiedenen Toleranzklassen erhältlich, wie z.B. ±1%, ±5% und ±10%.
Keramikkondensatoren in der Praxis: Anwendungsbeispiele
Keramikkondensatoren sind unglaublich vielseitig und finden in einer Vielzahl von Anwendungen Verwendung. Hier sind einige Beispiele:
Entkopplung
Entkopplungskondensatoren werden verwendet, um Spannungsspitzen und Rauschen in Stromversorgungsleitungen zu reduzieren. Sie werden in der Nähe von integrierten Schaltungen (ICs) platziert, um sicherzustellen, dass die ICs eine stabile und saubere Stromversorgung erhalten. Dies verbessert die Leistung und Zuverlässigkeit der Schaltung.
In der Regel werden Klasse 2 Keramikkondensatoren (X7R, X5R) für Entkopplungsanwendungen verwendet, da sie eine hohe Kapazität pro Volumen bieten.
Filterung
Keramikkondensatoren werden in Filtern verwendet, um bestimmte Frequenzen zu blockieren oder durchzulassen. Sie werden häufig in Audioverstärkern, Funkempfängern und anderen elektronischen Geräten eingesetzt, um unerwünschtes Rauschen und Interferenzen zu reduzieren.
Für Filteranwendungen werden in der Regel Klasse 1 Keramikkondensatoren (NP0/C0G) verwendet, da sie eine hohe Stabilität und geringe Verluste aufweisen.
Timing-Schaltungen
Keramikkondensatoren werden in Timing-Schaltungen verwendet, um präzise Zeitintervalle zu erzeugen. Sie werden häufig in Oszillatoren, Timern und anderen elektronischen Geräten eingesetzt, die eine genaue Zeitsteuerung erfordern.
Für Timing-Schaltungen werden in der Regel Klasse 1 Keramikkondensatoren (NP0/C0G) verwendet, da sie eine hohe Stabilität und geringe Temperaturabhängigkeit aufweisen.
Energiespeicherung
Keramikkondensatoren können auch zur Energiespeicherung verwendet werden, insbesondere in kleinen elektronischen Geräten wie Uhren und Sensoren. Sie können elektrische Energie speichern und bei Bedarf wieder abgeben, um die Schaltung mit Strom zu versorgen.
Für Energiespeicheranwendungen werden in der Regel Klasse 2 Keramikkondensatoren (X7R, X5R) verwendet, da sie eine hohe Kapazität pro Volumen bieten.
Hochfrequenzanwendungen
Keramikkondensatoren sind ideal für Hochfrequenzanwendungen, da sie einen geringen ESR und ESL aufweisen. Sie werden häufig in Funkfrequenzverstärkern, Mikrowellenschaltungen und anderen Hochfrequenzgeräten eingesetzt.
Für Hochfrequenzanwendungen werden in der Regel spezielle Hochfrequenz-Keramikkondensatoren verwendet, die für eine optimale Leistung bei hohen Frequenzen ausgelegt sind.
FAQ – Häufig gestellte Fragen zu Keramikkondensatoren
Was ist der Unterschied zwischen Klasse 1 und Klasse 2 Keramikkondensatoren?
Klasse 1 Keramikkondensatoren (NP0/C0G) zeichnen sich durch ihre hohe Stabilität und geringen Verluste aus. Ihre Kapazität ändert sich kaum mit der Temperatur, der Spannung oder der Frequenz. Sie sind ideal für Anwendungen, bei denen es auf Präzision und Zuverlässigkeit ankommt, wie z.B. in Oszillatoren, Filtern und Timing-Schaltungen.
Klasse 2 Keramikkondensatoren (X7R, X5R, Y5V) bieten eine höhere Kapazität pro Volumen als Klasse 1 Kondensatoren, jedoch mit einer geringeren Stabilität. Ihre Kapazität ändert sich stärker mit der Temperatur, der Spannung und der Frequenz. Sie sind ideal für Anwendungen, bei denen es auf eine hohe Kapazität in einem kleinen Gehäuse ankommt, wie z.B. in Entkopplungsschaltungen, Pufferspeichern und Energiespeichern.
Wie wähle ich den richtigen Keramikkondensator für meine Anwendung aus?
Die Wahl des richtigen Keramikkondensators hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Berücksichtigen Sie folgende Parameter:
- Kapazität: Welche Kapazität benötigen Sie für Ihre Anwendung?
- Spannungsfestigkeit: Welche maximale Spannung wird in der Schaltung auftreten?
- Temperaturkoeffizient: Wie wichtig ist die Stabilität der Kapazität über den Temperaturbereich?
- ESR und ESL: Wie wichtig ist die Leistung bei hohen Frequenzen?
- Bauform: Benötigen Sie SMD- oder bedrahtete Kondensatoren?
Wenn Sie sich unsicher sind, welcher Kondensator der richtige für Ihre Anwendung ist, können Sie sich gerne an unseren Kundenservice wenden. Wir beraten Sie gerne und helfen Ihnen bei der Auswahl des passenden Produkts.
Was bedeutet die Bezeichnung X7R bei Keramikkondensatoren?
Die Bezeichnung X7R gibt Aufschluss über den Temperaturbereich und die Kapazitätsänderung des Kondensators. X7R bedeutet, dass der Kondensator im Temperaturbereich von -55°C bis +125°C eine Kapazitätsänderung von maximal ±15% aufweist.
Die erste Ziffer (X) gibt die untere Temperaturgrenze an (-55°C), die zweite Ziffer (7) gibt die obere Temperaturgrenze an (+125°C) und der Buchstabe (R) gibt die maximale Kapazitätsänderung an (±15%).
Kann ich Keramikkondensatoren parallel schalten, um die Kapazität zu erhöhen?
Ja, Sie können Keramikkondensatoren parallel schalten, um die Kapazität zu erhöhen. Die Gesamtkapazität der Parallelschaltung ist die Summe der Einzelkapazitäten. Beachten Sie jedoch, dass sich auch die Toleranzen der Einzelkondensatoren addieren können, was zu einer größeren Toleranz der Gesamtkapazität führen kann.
Kann ich Keramikkondensatoren in Reihe schalten, um die Spannungsfestigkeit zu erhöhen?
Ja, Sie können Keramikkondensatoren in Reihe schalten, um die Spannungsfestigkeit zu erhöhen. Die Gesamtspannungsfestigkeit der Reihenschaltung ist die Summe der Einzelspannungsfestigkeiten. Beachten Sie jedoch, dass die Kapazität der Reihenschaltung geringer ist als die kleinste Einzelkapazität. Außerdem ist es wichtig, dass die Kondensatoren in der Reihenschaltung über Ausgleichswiderstände verfügen, um eine gleichmäßige Spannungsverteilung sicherzustellen.
Sind Keramikkondensatoren polarisiert?
Nein, Keramikkondensatoren sind in der Regel nicht polarisiert. Das bedeutet, dass sie in beide Richtungen in die Schaltung eingebaut werden können. Es gibt jedoch einige spezielle Keramikkondensatoren, die polarisiert sind. Diese sind entsprechend gekennzeichnet und müssen in der richtigen Polarität eingebaut werden.
Wie lagere ich Keramikkondensatoren richtig?
Keramikkondensatoren sollten trocken und kühl gelagert werden, um ihre Lebensdauer zu verlängern. Vermeiden Sie direkte Sonneneinstrahlung und hohe Temperaturen. Die ideale Lagertemperatur liegt zwischen 15°C und 25°C bei einer relativen Luftfeuchtigkeit von unter 70%.
SMD Keramikkondensatoren sollten in ihrer Originalverpackung gelagert werden, um sie vor Staub und Feuchtigkeit zu schützen. Bedrahtete Keramikkondensatoren können in antistatischen Beuteln oder Boxen gelagert werden.
